Fluke 8060A  1984 год, США⁠⁠

Любимый экспонат коллекции. Удивительный техноартефакт эпохи. Отличная сохранность, полная работоспособность, богатая комплектация.

Размещается вот в такой минималистичной сумке, кожзам за сорок лет ни капли не потерял в качестве. Сумка просторная и удобная.

Прибор снабжен удобным, очень гибким и подвижным соединительным кабелем в силиконовой (!) изоляции длиной примерно 1,4 метра.

Примечательная деталь, у щупов сменные вывинчивающиеся наконечники. Зачем так сделано мне не понятно.

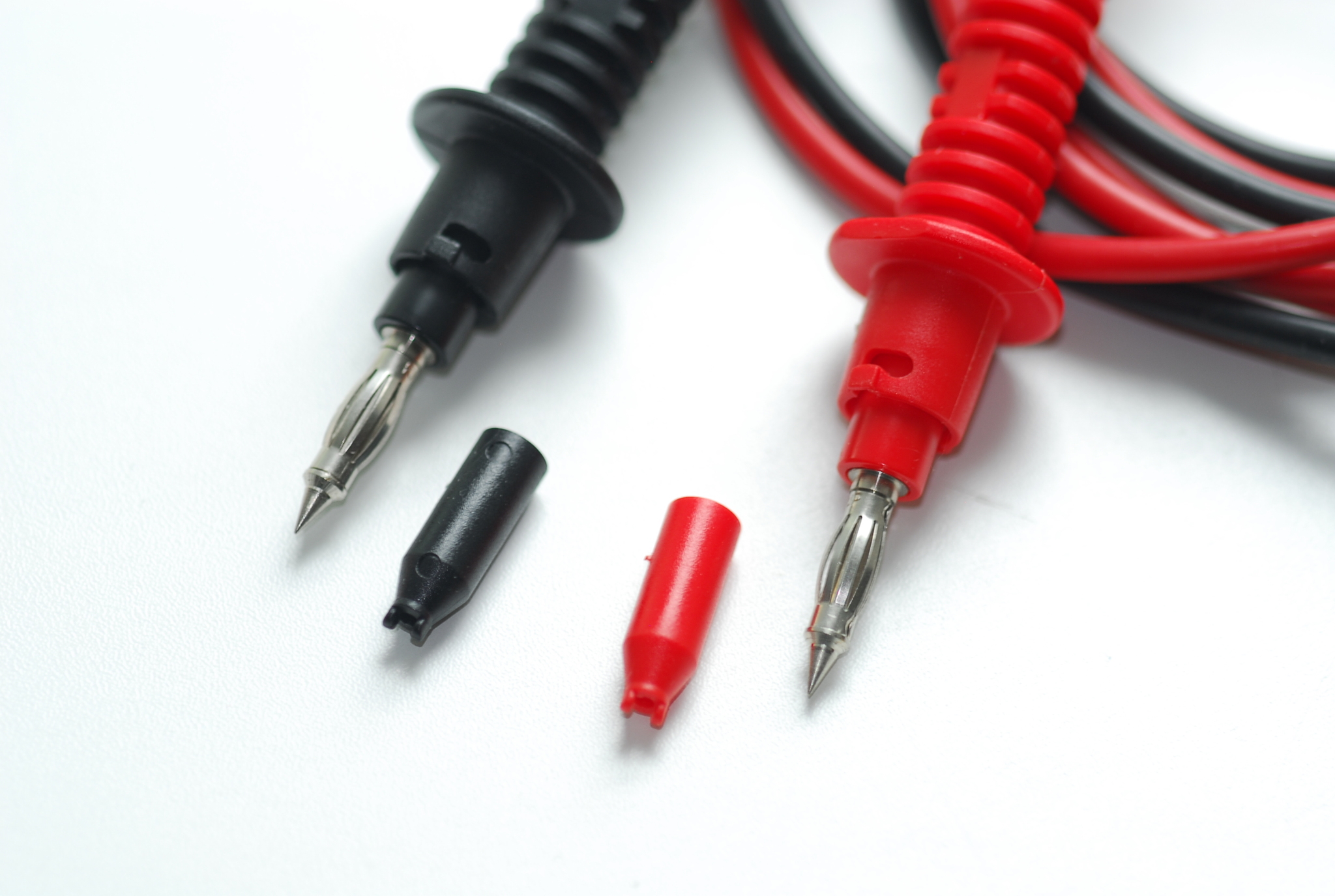

Сменные наконечники снабжены колпачками и контактной пружиной под гнездо типа "банан". Очень острые, как иголки, отлично прокалывают оксидную плёнку.

Очень удобные гибкие цанговые щупы позволяющие залезть вглубь схемы, удобно зацепиться за измеряемую точку и не замкнуть ничего по пути.

Вот так. Кстати, у кого какие идеи для чего нужна эта плата?

Коннекторы крокодилы, сделаны качественно, щечки сходятся идеально.

Справа виден разъём внешнего питания.

Необычная конструкция переключения пределов измерения. Сначала кажется неинтуитивной, но со временем привыкаешь.

Слева находится механический выключатель питания. Небольшой минус прибора это слабоконтрастный дисплей. Он и при взгляде точно перпендикулярно он такой же вяленький. Подсветки нет.

Под дисплеем расположены кнопки функций. Левая включает частотомер, вторая измерение в децибелах, третья включает режим прозвонки. Однократное нажатие — беззвучный режим (вверху дисплея загорается черный прямоугольник), двукратное нажатие — подключается еще и пищалка. Задержки срабатывания прозвонки почти нет, но всё же она ощущается.

Кнопка REL включает режим относительного измерения. Например, можно закоротить щупы, нажать кнопку и прибор будет считать за нулевую отметку, учитывая сопротивление проводников щупов.

Эта функция аналогична "обнулению" показаний весов, когда вычитается масса тары, тут суть точно такая же.

Справа от кнопок пределов видно изображение диода, это режим измерение падения напряжения на гетеропереходах диодов, транзисторов.

Выше режим включения измерения проводимости в наносименсах. Проводимость — физическая величина обратная сопротивлению. Этот режим позволяет измерять утечки в конденсаторах, качество изоляции и т.п.

Переключатели режимов измерения и терминалы прибора. Пластик пожелтел от времени.

Приметная деталь, коннекторы "бананы" имеют пластиковый кончик, облегчающий соединение.
Прибор и аксессуары сделаны очень качественно, со вниманием к деталям.

Внизу имеется откидная подставка, крышка отсека батареи "крона" и резиновые ножки. Вот их не пощадило время и они превратились во что-то похожее на сырую, липкую резину.

Инструкции в комплекте не было, но она легко находится в интернете. Это 135 страничный внушительный мануал с описанием всех характеристик прибора, методик измерения, устройством схемотехники:

Т.к. моя квалификация в сфере электроники любительского уровня, я не возьмусь за описание технических подробностей прибора, ограничусь лишь некоторыми данными.

Измерение сопротивления от 200 Ом до 300 Мегаом.

Постоянное напряжение от 200 милливольт, до 1000 вольт (Есть защита от импульсов-иголок 1500 вольт и постоянки в 300 вольт).

Измерение частоты до 200 Килогерц

Имеется высокоимпедансный режим измерения на пределах 200 милливольт и 2 вольт с входным сопротивлением 10 гигаом!  (Десять тысяч мегаом). Можно косвенно измерять наноамперные токи.

Работа от одной батарейки 170 часов.

Полные характеристики можно посмотреть вот тут.


Спасибо за внимание! Рад поделиться с вами фотографиями. Будут еще стрелочные советские приборы, не переключайтесь.
