Автоматический Ввод Резерва (АВР)
Столкнулся с изменением проекта на одном частном доме и решил об этом поведать .
Вводной щит частного дома расположили на улице, сбоку от дома, через стенку от гаража. Чтобы и место в гараже не занимать и не отвлекать хозяев "обслуживанием" случись что. В щите предполагался "ручной АВР" через рубильник-переключатель от ИЭК

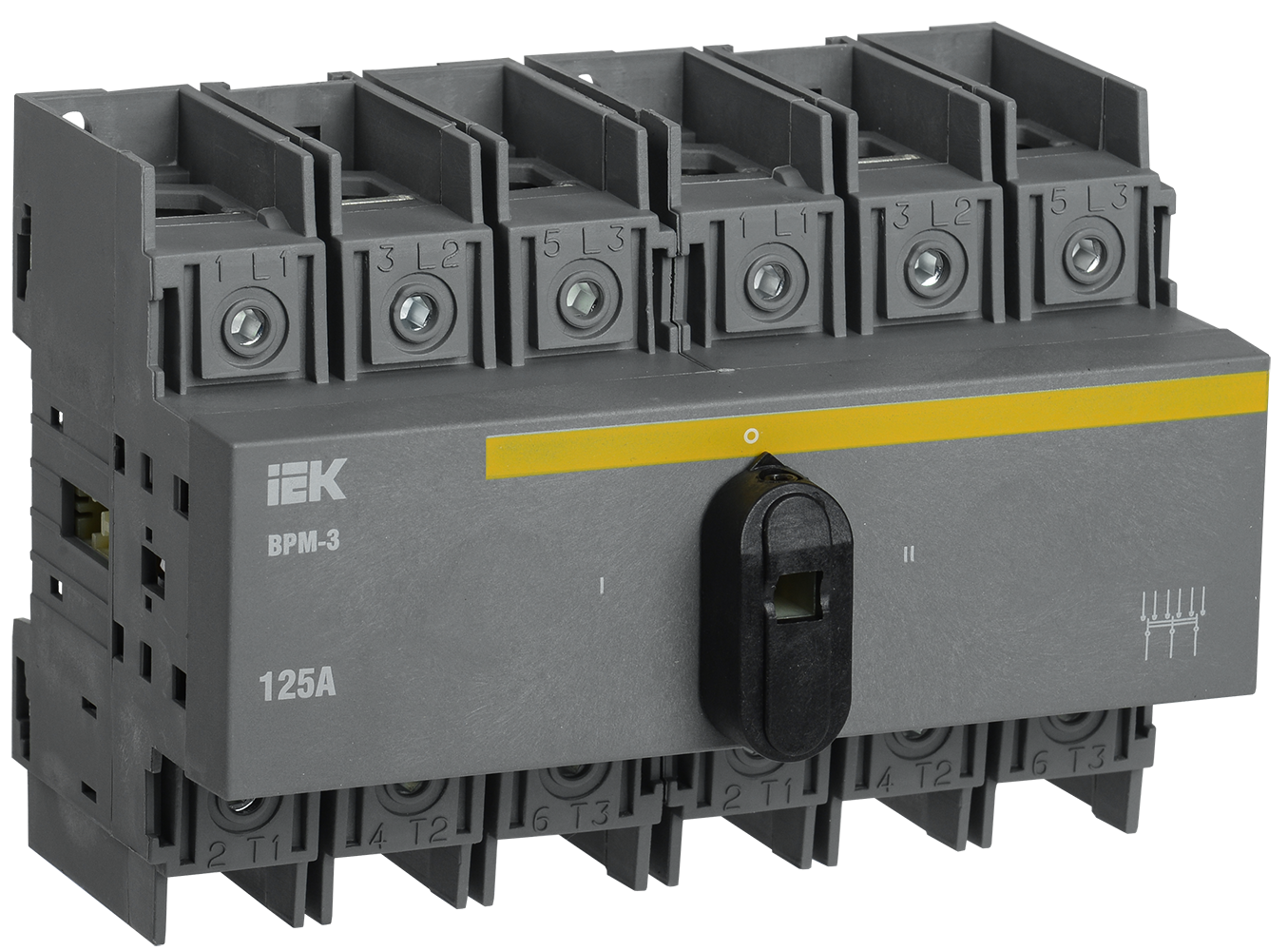

Рубильник-переключатель модульный ВРМ-3 3P 125А (1-0-1) ИЭК
Выводилась розетка для подключения привозного трехфазного генератора на случай отключений с уведомлением от энергоснабжающей организации. От заказчика была информация что отключений особо нет, а если и бывают, то об этом в посёлке заранее уведомляют.
НО вдруг "откуда не возьмись" появился технадзор знакомые которого тоже живут в этом посёлке и информация стала совсем иной. И это когда щит уже почти собран и смонтирован на объекте. Его данные: отключение бывают по несколько раз в день, качество электроэнергии хромает, нужно обязательно автоматический ввод резерва и стабилизаторы обязательно. Генератор будет на 9кВт (220В), стоять он будет в котельной бани чтобы не замёрзло топливо. Отверстия под вытяжку и приточку для генератора сделают вентиляционщики.
В итоге выходили из ситуации так:
Прикупили простенький АВР:
Устройство автоматического ввода резерва АВР 63А NXZB-63H/4C D63
Переделали схему под генератор на 220В вместо 380Вольтового. Добавили контакторы в вводном щите и нижестоящих на отключение неважных групп в момент работы от генератора. Поставили обогреватель в щит т.к. автоматический ввод от ЧИНТа работает при температуре до -5С.
вот такой вводной щит получился
Из за чего пост то решил написать. Сейчас мы, т.к. щит все таки на улице, хоть и утеплён. Решили не испытывать удачу в игре "возникнет конденсат в щите или нет" из за обогревателя. Решили АВР занести в гараж, который находится за стенкой вводного шкафа, а обогреватель вообще убрать. В итоге останется такой же холодный шкаф как и был изначально, блочок АВР в шкафичке внутри гаража. Вся автоматика и электрика рассчитаны на морозы. ПС: если кто посоветует морозостойкий АВР буду признателен.
Конденсат выпадает на холодном предмете, на который попадает тёплый влажный воздух.
Например, летом бутылка пива в холодильнике стои́т себе спокойно без конденсата, а если её достать - довольно быстро им покрывается. Или вот технику/электронику если зимой купить, нести по улице долго и в жильё натопленное занести - минимум два часа включать нельзя, ей надо прогреться до комнатной температуры и отдать назад сконденсировавшуюся влагу.
Надеюсь, механизм образования конденсата яснее стал?
То есть, наличие обогревателя в этом шкафу никак не повлияет на появление там конденсата, точнее - даже снизит его образование, когда на морозе дверцу шкафа откроет не сильно трезвый, но выдыхающий много тёплого па́ра гуманоид - подогретый до -5 °С АВР получит меньше этого па́ра, так как его заберёт на себя всё остальное окружение.
Так что нечего на ходу менять проект: делай всё по чертежу, и не будет неприятного разговора со следователем.
