Amstrad PC1640 - дедушка снова в строю. Часть 1-я⁠⁠

Доброго времени суток всем присутствующим.

Пришла пора сдержать обещание, и таки запилить пост об одном из моих раритетов. Пост снова будут из N частей по техническим причинам, за что приношу свои извинения. Так же в конце поста небольшая просьба к землякам.

Вот он - типичный представитель племени ПК конца 80-х. Знакомьтесь: Amstrad PC1640DD

Краткие характеристики выглядят так:

Название: PC 1640

Производитель: Amstrad

Тип: Профессиональный компьютер (в упор не понимаю, чем он профессиональный)

Страна: United Kingdom

Год: 1986

Процессор: Intel 8086

Тактовая частота: 8 mHz

ОЗУ: 640 KB (угу, тех самых, которых хватит всем. Но это неточно)

Видео-ОЗУ: 256 KB

ПЗУ: 64 KB

Текстовые режимы:  40 x 25 / 80 x 25

Графические режимы: Все режимы EGA (максимум : 640 x 350)

Режимы Ч\Б Hercules (максимум 720 by 350)

Цвета: 16 из палитры в 64

Звук: Бипер

Порты ввода-вывода: Четыре 8-bit ISA слота (один зарезервирован для  HD контроллера, и без разборки недоступен), Centronics, RS232c, порт мышки (проприетарная скотина)

Носители: один или два 5.25'' дисковода, 20 или 30 MB HDD

ОС: MS DOS 3.2

Блок питания: PSU встроенный (еще как встроенный)

Периферия: большинство IBM/PC карт.

Всё вполне стандартно (кроме нескольких проприетарных моментов) для того времени и поколения XT в целом.

Производство Корея.

Сверху гнездо для 4 батареек типа АА: питание часов (редкая фича в ХТ - как правило, отдельной картой были) и крышка для доступа в отсек с ISA-слотами. Повторюсь: 3 доступны, четвертый - только после разборки.

Собственно, открытый отсек. Контроллер, видимо, менялся.

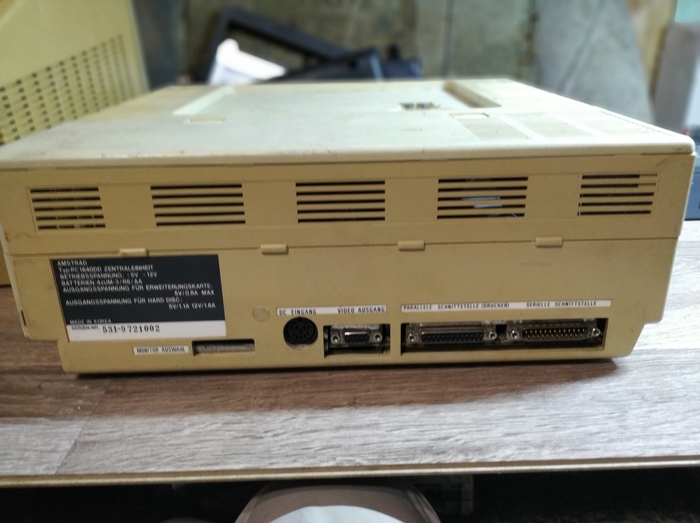

Разъёмы питания, видеовыход, парралельный и последовательные порты. Прошу прощения за качество фото - А2 чудит((.

Разъёмы клавиатуры и мыши (той самой, проприетарной) и регулятор громкости ПиСи-Спикера! Я люблю амстрад! Клавиатура, кстати, тоже проприетарная.

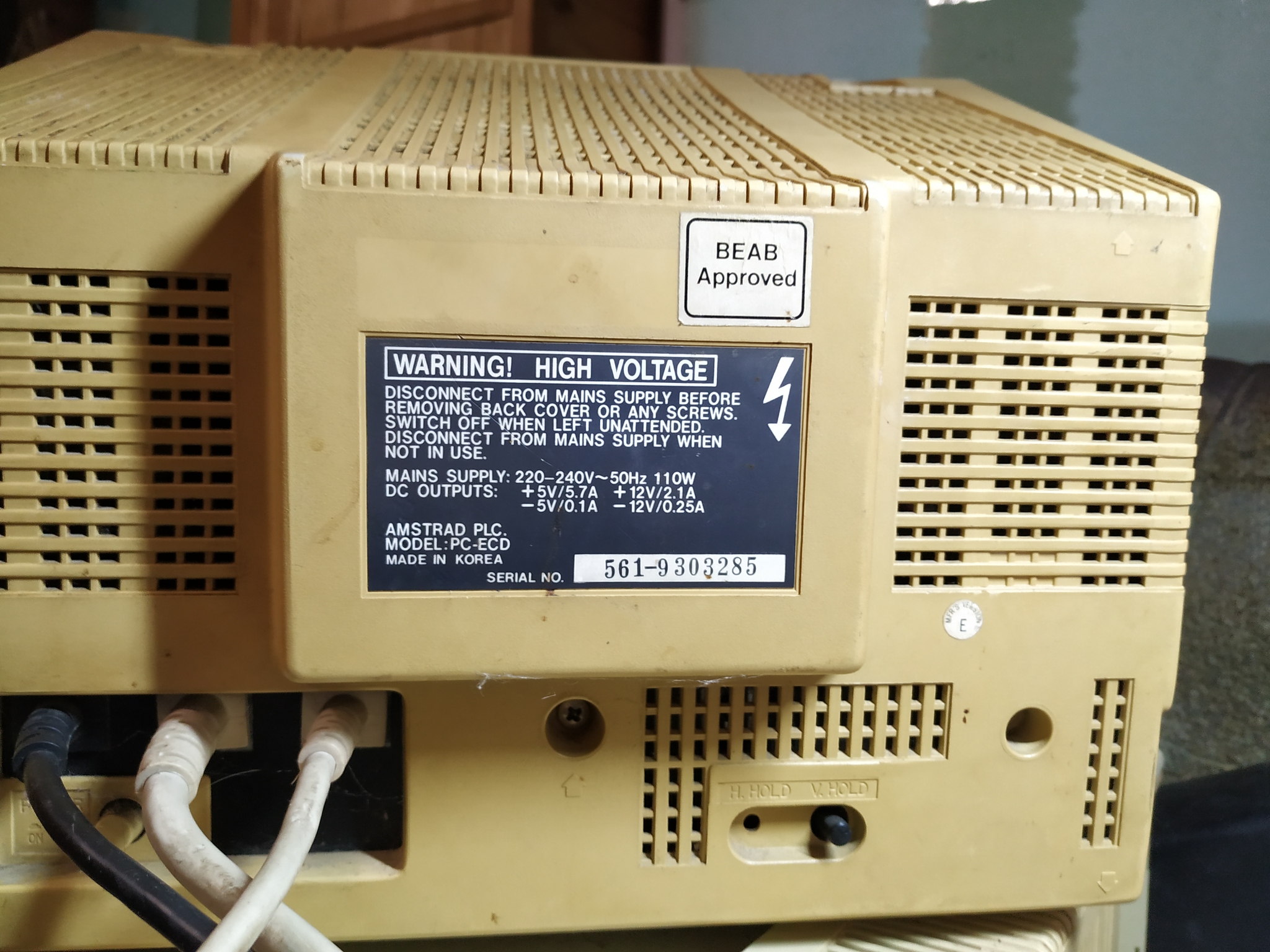

Вид сзади на монитор. Тоже Корея.

Его разьёмы. Питание и видео.

Снял крышку. Хорошо видно корзины с флоппиком и жёстким дисков. Корзина флоппика просверлена нашими умельцами для лучшего охлаждения, видимо.

Разбирается всё предельно просто, достаточно одной отвертки. Но нужна длинная - местами тяжело подлезть, особенно между корзинами.

Особо внимательные могут заметить отсутствие блока питания. он есть. В мониторе. Вот-так-то. Или юзаем штатный монитор, или колхозим нештатный БП.

Снял корзины. Видим материнку в металлической оболочке))). Видимо, так надо.

Процессор фирмы Siemens и, что нечасто выстречалось, сопроцессор 8087 от Интела

Материнка высокой степени интеграции - флоппи-контроллер, видяха, и часы на борту.

Питание на флоппи и жесткий диск

Оперативка. Особо повеселил гордый американский флаг.

Все основные БИС - фирменные.

Не побоюсь этого слова, ЖЁСТКИЙ диск. Жёстче, наверное, только первый от IBM))) Пятидюймового размера, весом с кирпич. Seagate ST-251. Интерфейс - MFM. Жив. НА верхней крышке - табличка с ЗАВОДСКИМИ BAD-секторами.

На этом первая част окончена, по причине того, что в пост картинки больше не лезут.

Завтра будет продолжение, так что просьбы, правки, предложения принимаются в комментариях.

А теперь просьба к землякам: для логического завершения эпопеи нужно записать пару-тройку файлов на 5-дюймовку 360Кб. Выручайте, а?((( У меня флоп такой подключить некуда(((
