Доброго времени суток всем присутствующим.

Пришла пора сдержать обещание, и таки запилить пост об одном из моих раритетов. Пост снова будут из N частей по техническим причинам, за что приношу свои извинения. Так же в конце поста небольшая просьба к землякам.

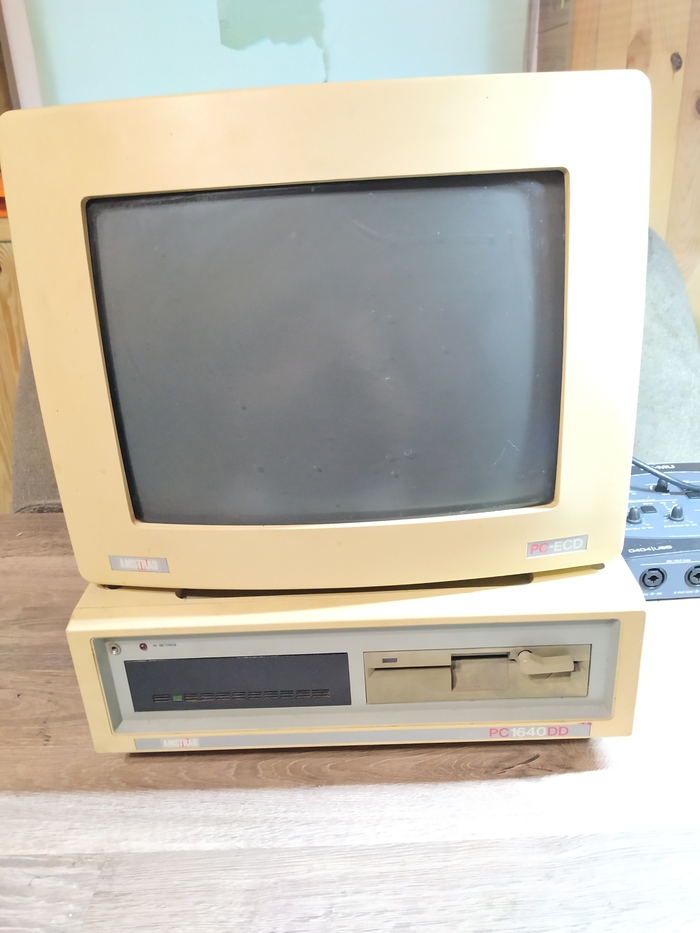

Вот он - типичный представитель племени ПК конца 80-х. Знакомьтесь: Amstrad PC1640DD

Краткие характеристики выглядят так:

Название: PC 1640

Производитель: Amstrad

Тип: Профессиональный компьютер (в упор не понимаю, чем он профессиональный)

Страна: United Kingdom

Год: 1986

Процессор: Intel 8086

Тактовая частота: 8 mHz

ОЗУ: 640 KB (угу, тех самых, которых хватит всем. Но это неточно)

Видео-ОЗУ: 256 KB

ПЗУ: 64 KB

Текстовые режимы:  40 x 25 / 80 x 25

Графические режимы: Все режимы EGA (максимум : 640 x 350)

Режимы Ч\Б Hercules (максимум 720 by 350)

Цвета: 16 из палитры в 64

Звук: Бипер

Порты ввода-вывода: Четыре 8-bit ISA слота (один зарезервирован для  HD контроллера, и без разборки недоступен), Centronics, RS232c, порт мышки (проприетарная скотина)

Носители: один или два 5.25'' дисковода, 20 или 30 MB HDD

ОС: MS DOS 3.2

Блок питания: PSU встроенный (еще как встроенный)

Периферия: большинство IBM/PC карт.

Всё вполне стандартно (кроме нескольких проприетарных моментов) для того времени и поколения XT в целом.

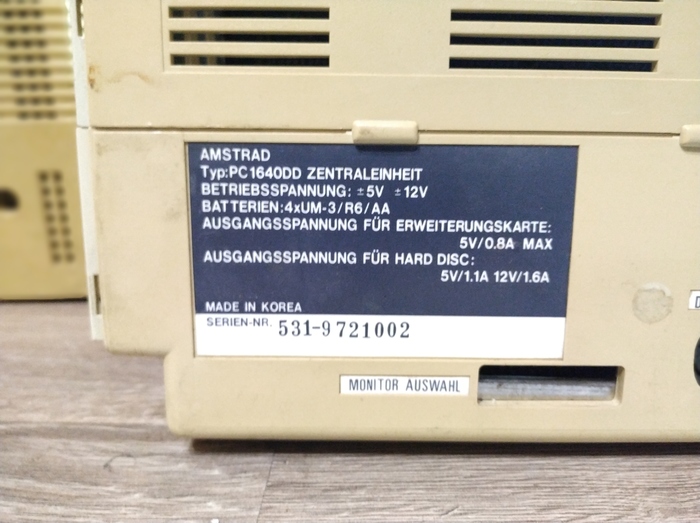

Производство Корея.

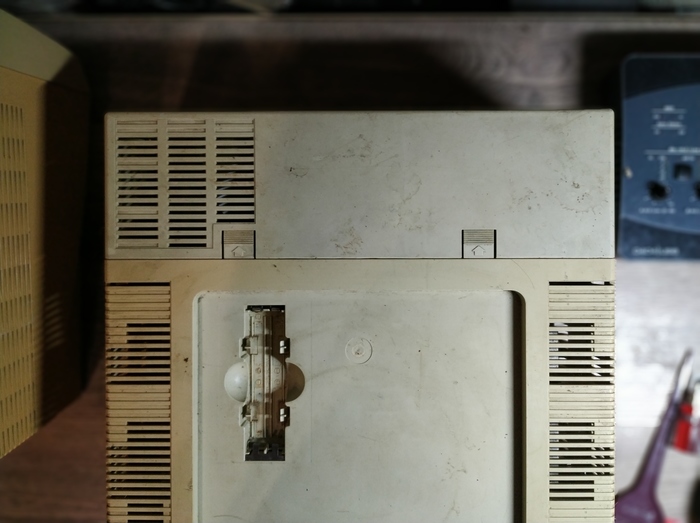

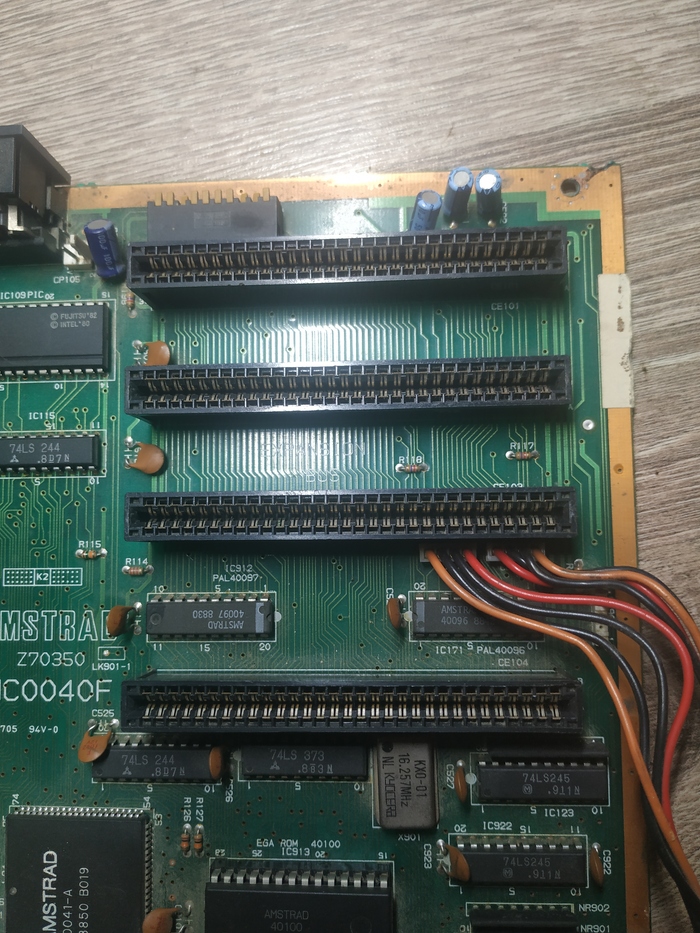

Сверху гнездо для 4 батареек типа АА: питание часов (редкая фича в ХТ - как правило, отдельной картой были) и крышка для доступа в отсек с ISA-слотами. Повторюсь: 3 доступны, четвертый - только после разборки.

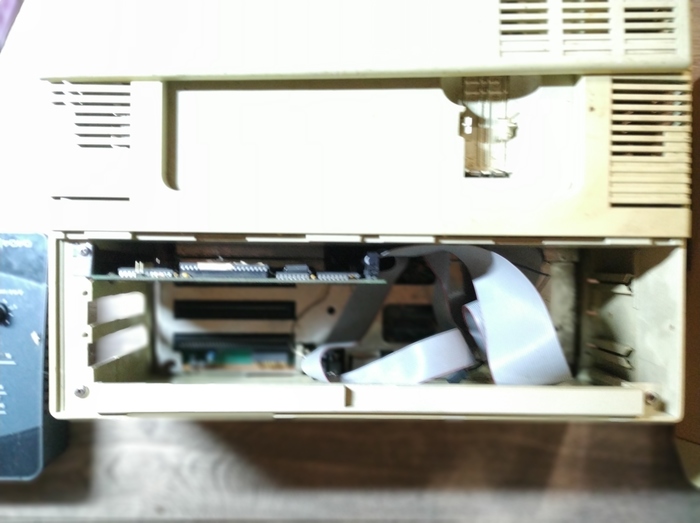

Собственно, открытый отсек. Контроллер, видимо, менялся.

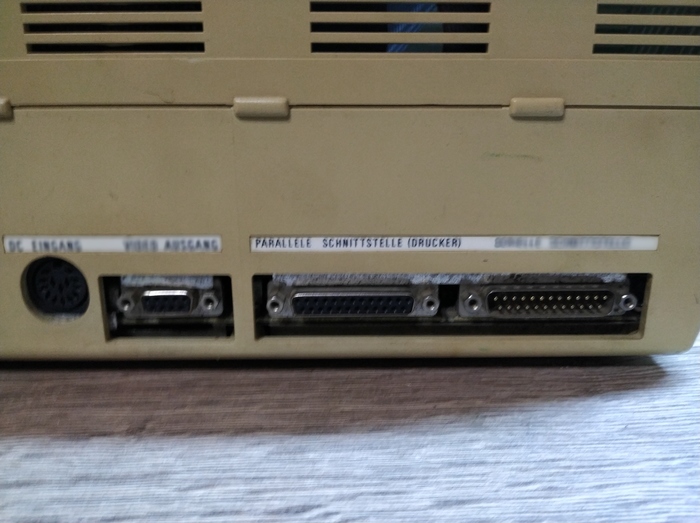

Разъёмы питания, видеовыход, парралельный и последовательные порты. Прошу прощения за качество фото - А2 чудит((.

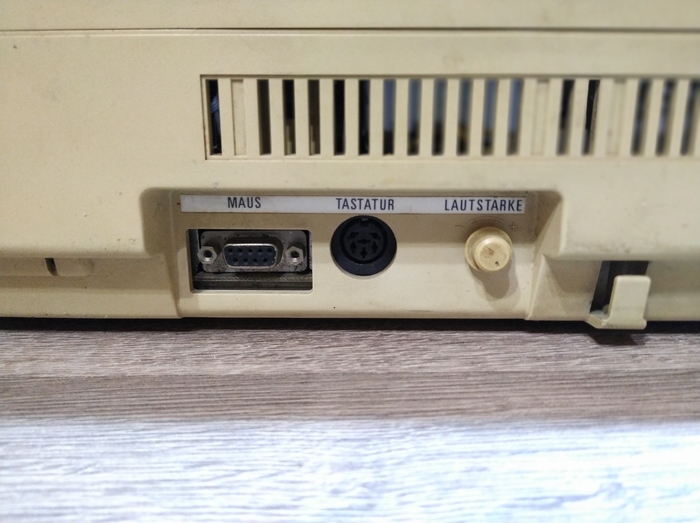

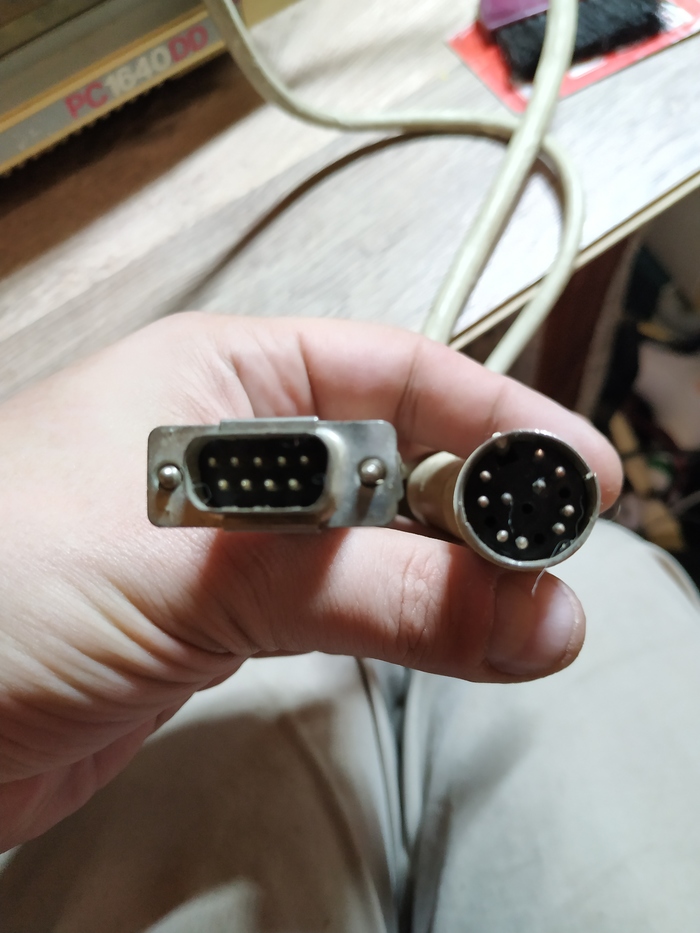

Разъёмы клавиатуры и мыши (той самой, проприетарной) и регулятор громкости ПиСи-Спикера! Я люблю амстрад! Клавиатура, кстати, тоже проприетарная.

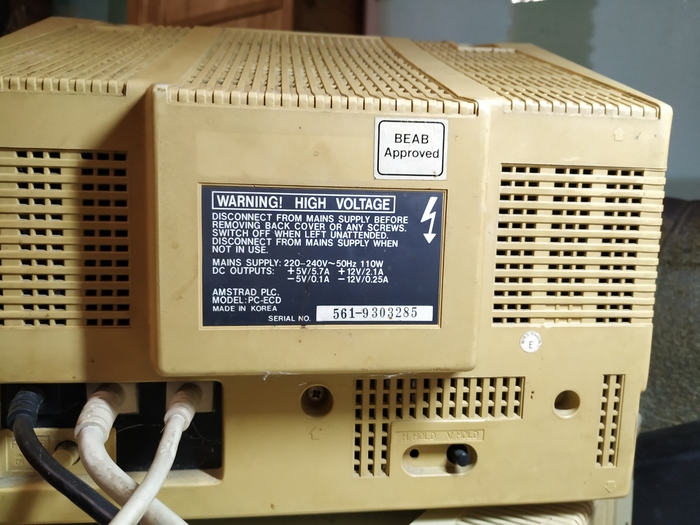

Вид сзади на монитор. Тоже Корея.

Его разьёмы. Питание и видео.

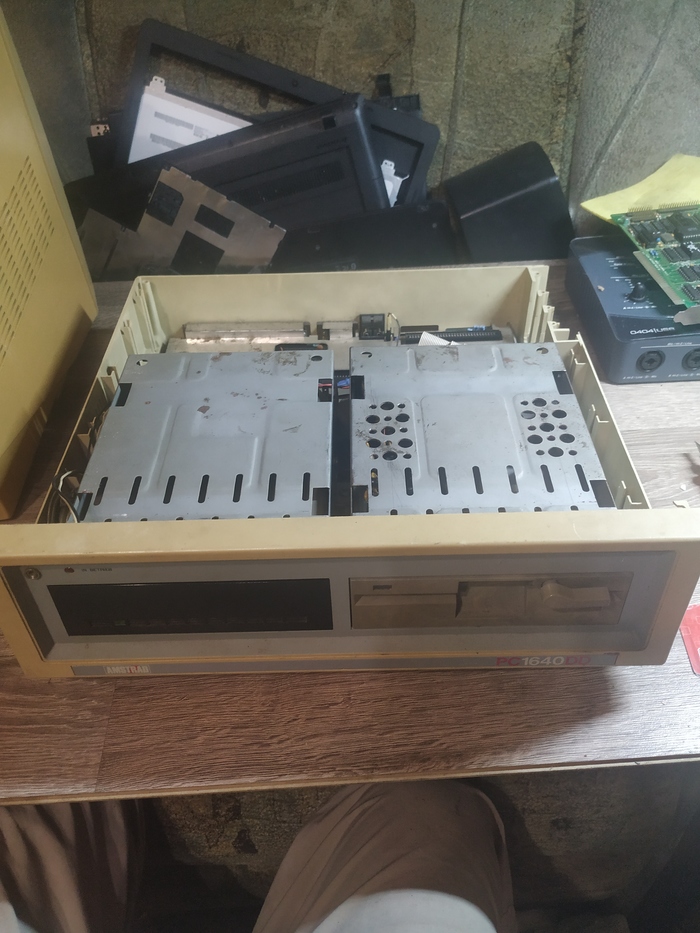

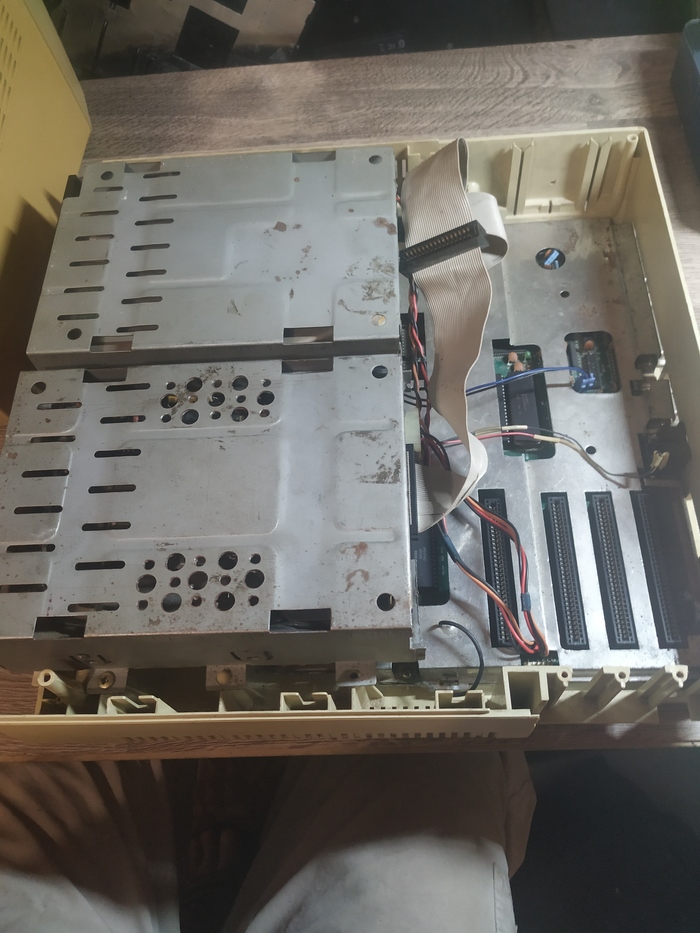

Снял крышку. Хорошо видно корзины с флоппиком и жёстким дисков. Корзина флоппика просверлена нашими умельцами для лучшего охлаждения, видимо.

Разбирается всё предельно просто, достаточно одной отвертки. Но нужна длинная - местами тяжело подлезть, особенно между корзинами.

Особо внимательные могут заметить отсутствие блока питания. он есть. В мониторе. Вот-так-то. Или юзаем штатный монитор, или колхозим нештатный БП.

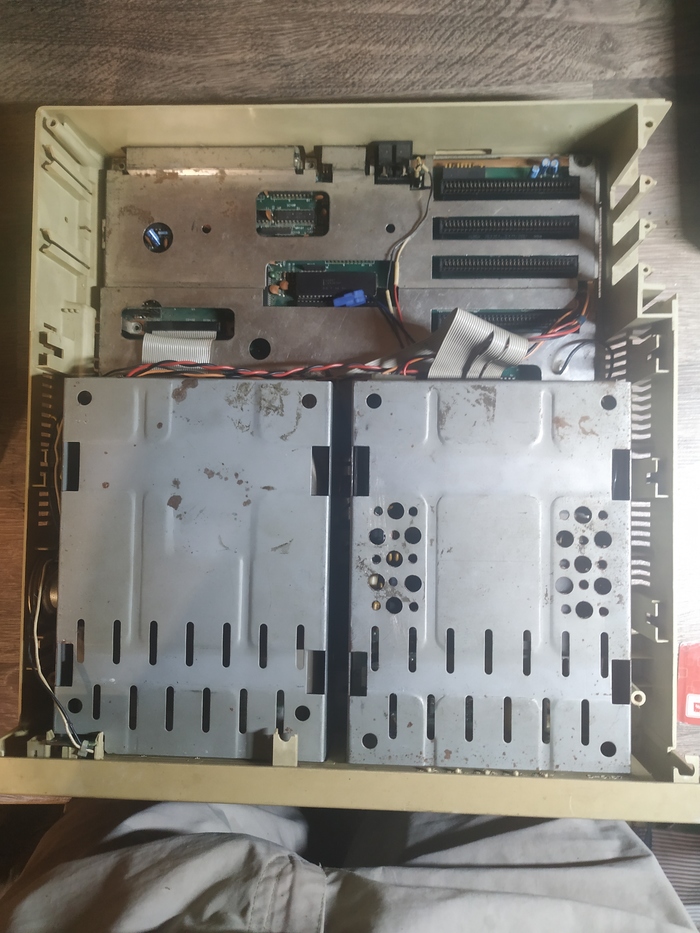

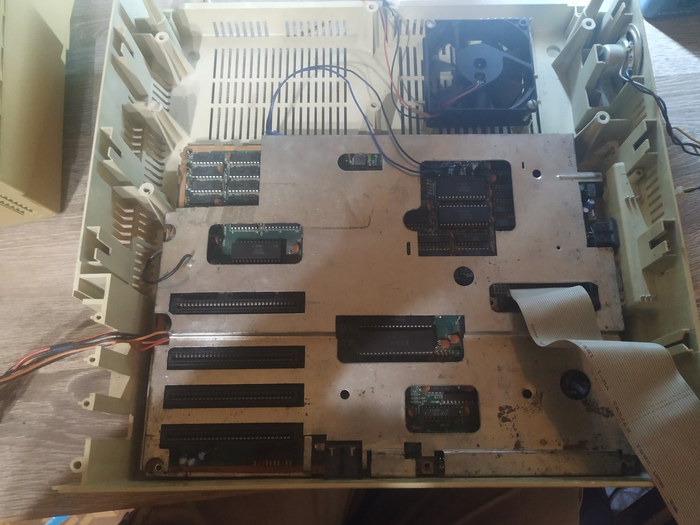

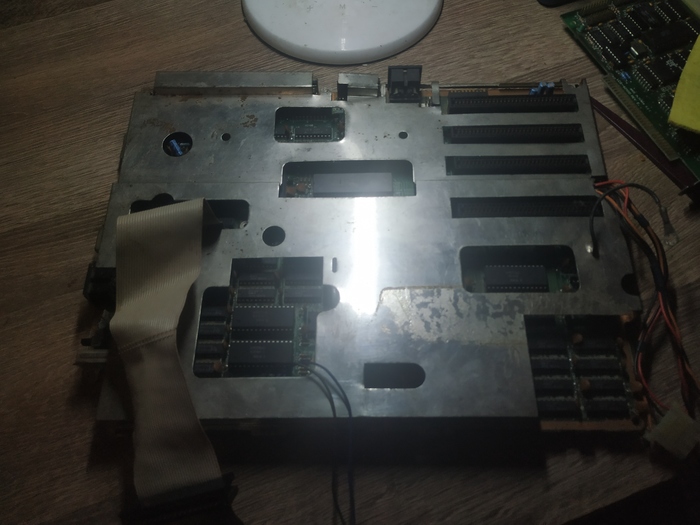

Снял корзины. Видим материнку в металлической оболочке))). Видимо, так надо.

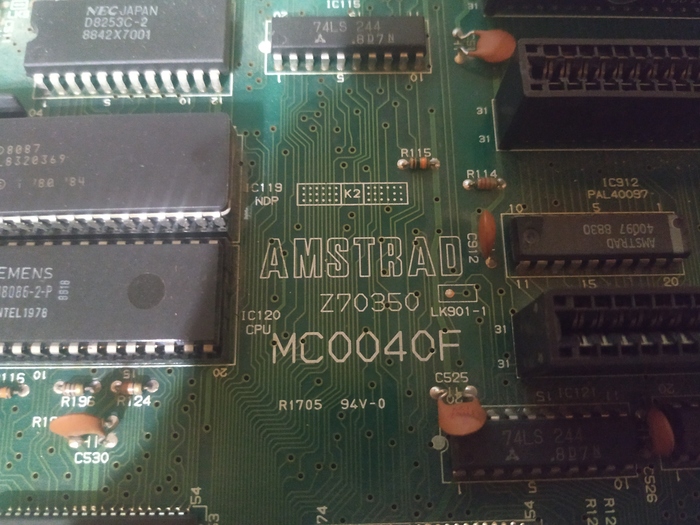

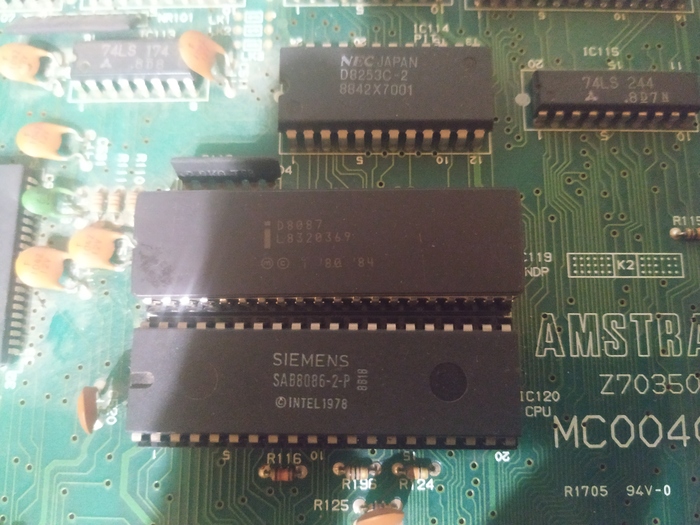

Процессор фирмы Siemens и, что нечасто выстречалось, сопроцессор 8087 от Интела

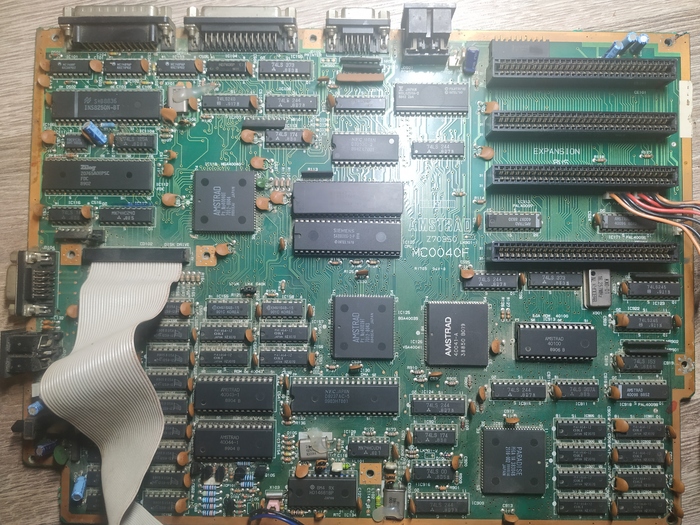

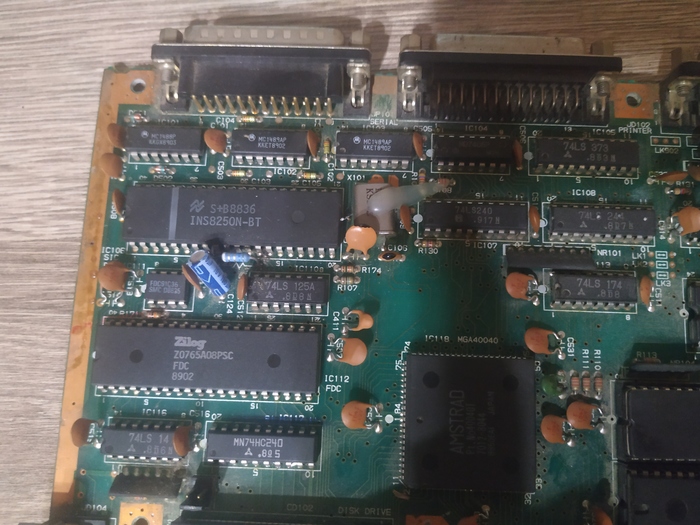

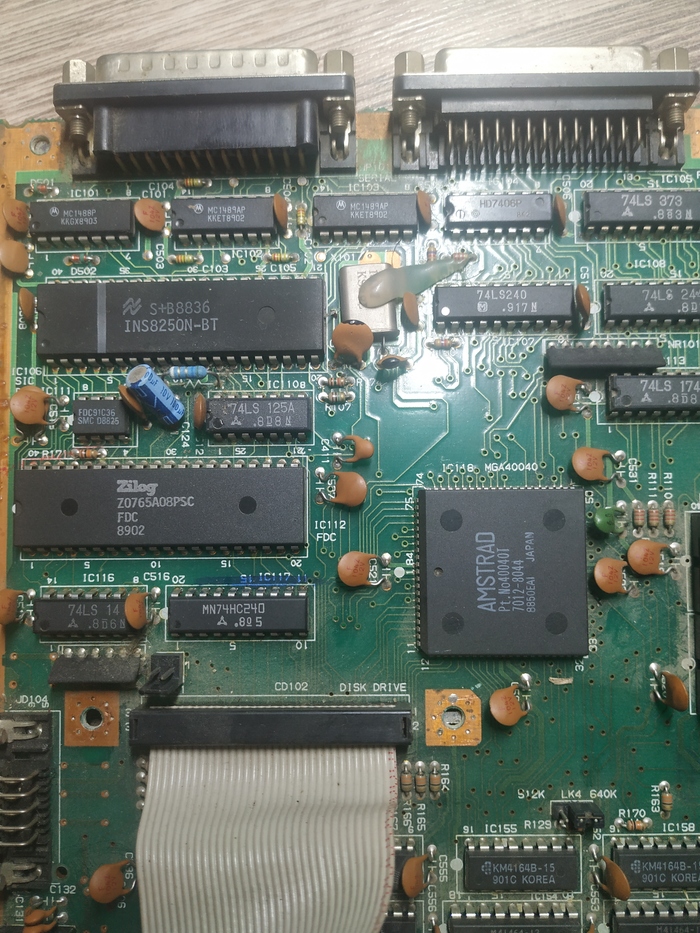

Материнка высокой степени интеграции - флоппи-контроллер, видяха, и часы на борту.

Питание на флоппи и жесткий диск

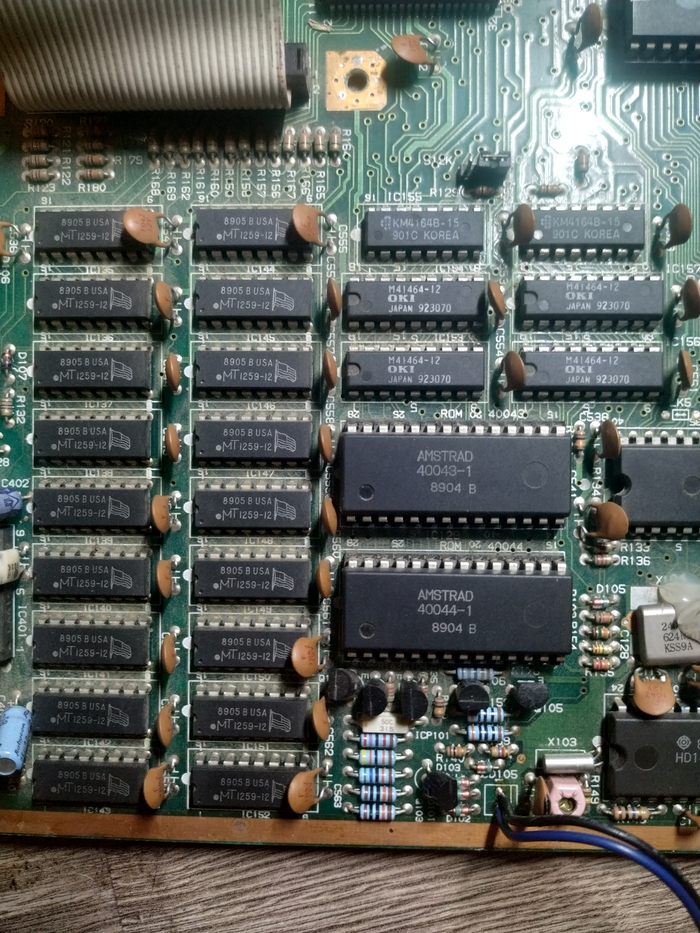

Оперативка. Особо повеселил гордый американский флаг.

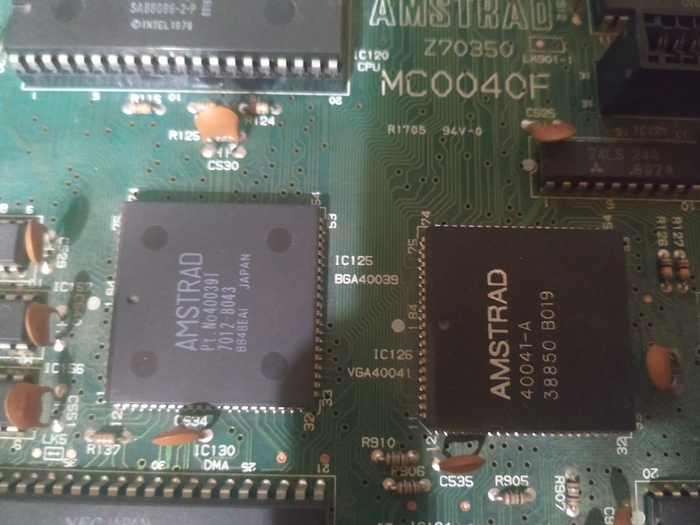

Все основные БИС - фирменные.

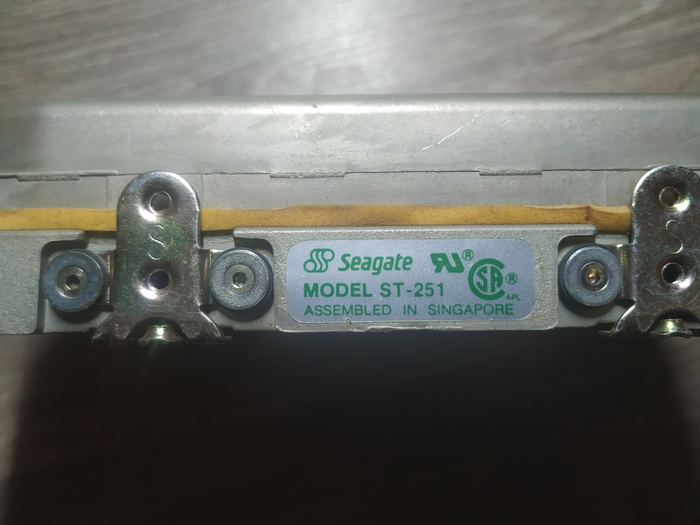

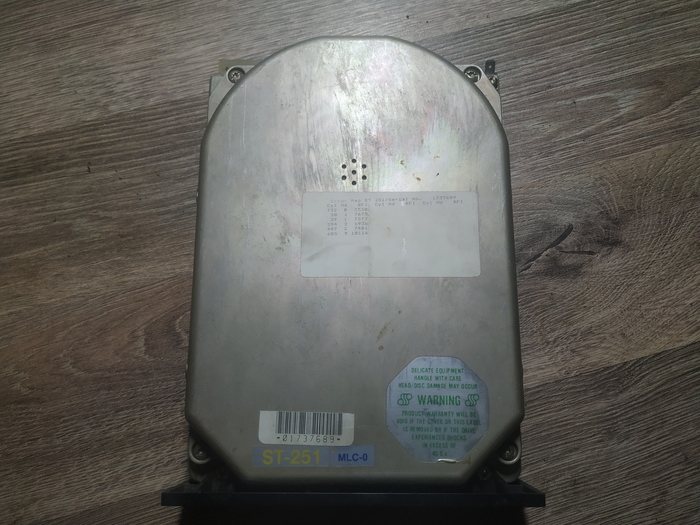

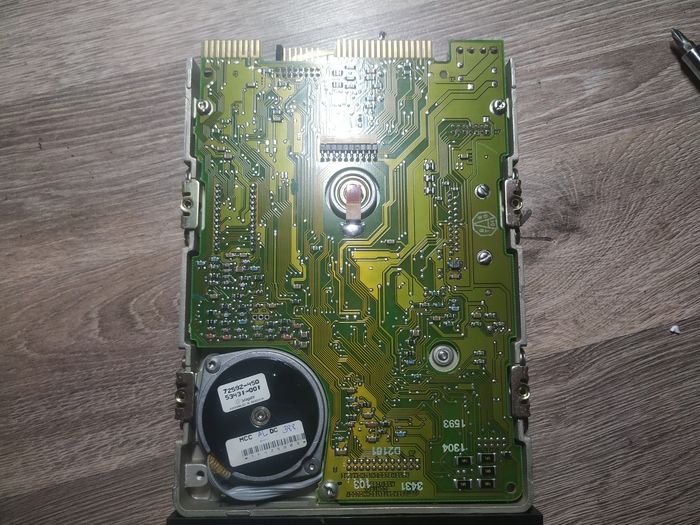

Не побоюсь этого слова, ЖЁСТКИЙ диск. Жёстче, наверное, только первый от IBM))) Пятидюймового размера, весом с кирпич. Seagate ST-251. Интерфейс - MFM. Жив. НА верхней крышке - табличка с ЗАВОДСКИМИ BAD-секторами.

На этом первая част окончена, по причине того, что в пост картинки больше не лезут.

Завтра будет продолжение, так что просьбы, правки, предложения принимаются в комментариях.

А теперь просьба к землякам: для логического завершения эпопеи нужно записать пару-тройку файлов на 5-дюймовку 360Кб. Выручайте, а?((( У меня флоп такой подключить некуда(((

Доброго времени суток, пикабушники, любители ретро-IT, и им сочувствующие.

Обзоры своих залежей антиквариата я решил начать с не самой распространённой вещи в наших широтах - специализированного компьютерного магнитофона Philips D6450 Automatic Data Recorder.

Да, на просторах нашей необъятной родины использовались магнитофоны для хранения данных совместно с бытовыми ПК, но, как правило, это были обычные бытовые "кассетники". Редко у кого встречался Commodore 1530 Datasette для одноимённого компьютера, А уж описываемый образец и подавно: компьютеры MSX, для которых компания Philips создала данный магнитофон - не самые популярные у нас (по крайней мере, мне их попадалось крайне мало "вживую").

Но перейдём от лирики к практике. Магнитофон представляет собой настольное устройство, С комбинированным питанием - батарейки, или блок питания постоянного тока 9В. Органы управления стандартны и привычны любому, кто пользовал кассетники, да и не только кассетники, за исключением некоторых, о которых чуть позже.

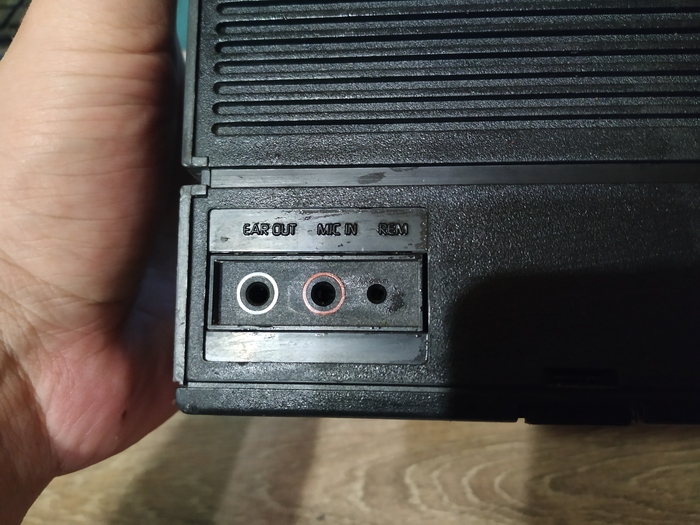

На задней панели расположены разъёмы 3.5 Jack для подключения ПК, и разъём "REM" - управление магнитофоном от ПК.

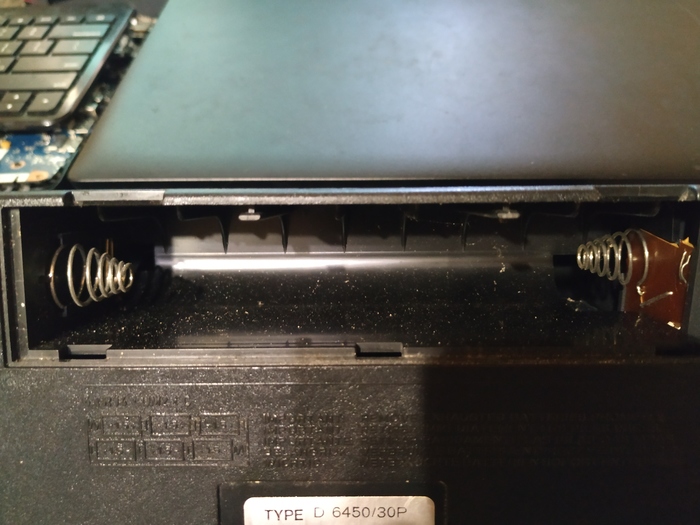

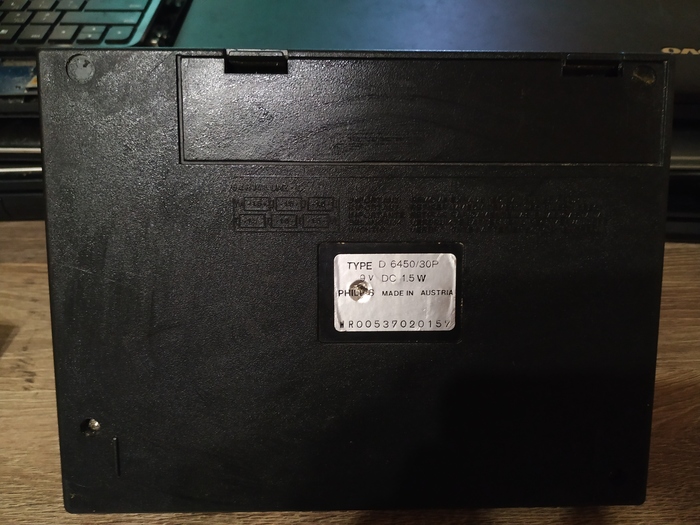

На следующих фото видим них корпуса, с наклейкой производителя и отсек для 6 батарей Type "D"

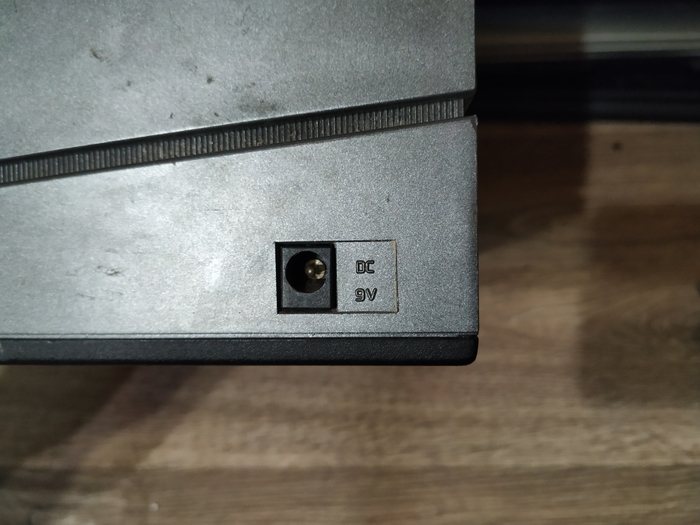

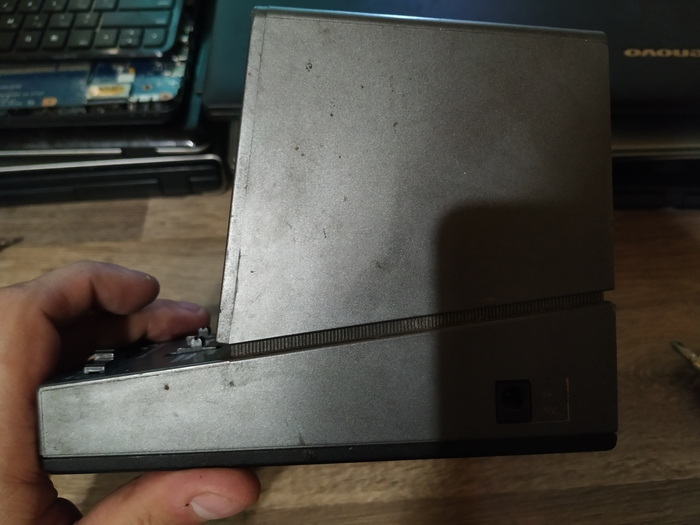

На правой стороне размещён разъём питания DC 9V, плюс снаружи.

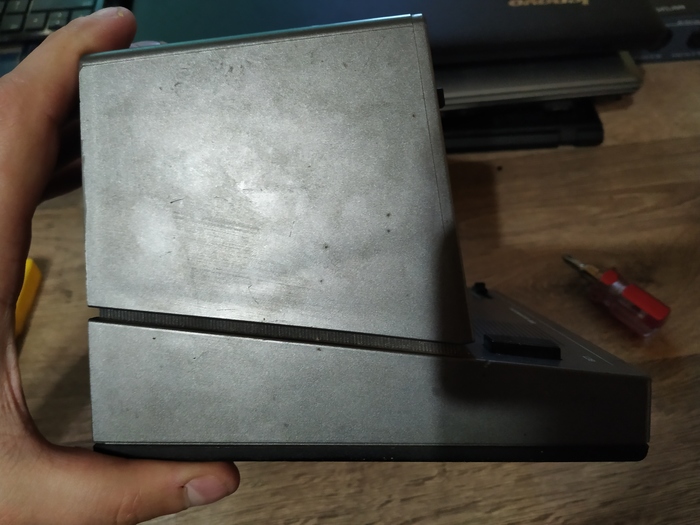

Левая торона пуста.

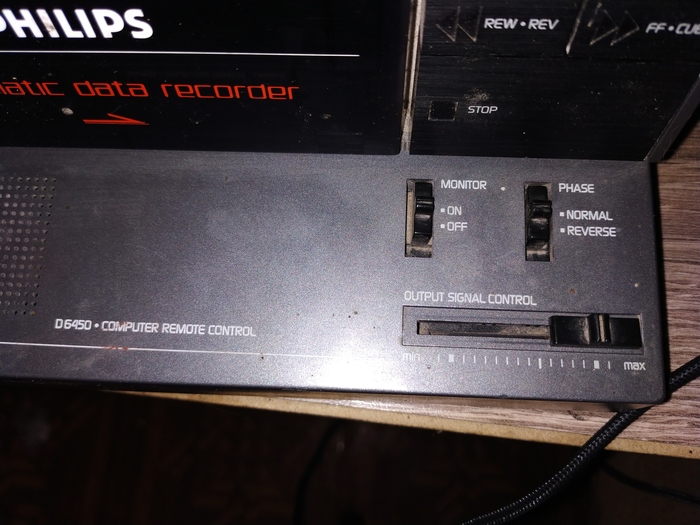

Органы управления, за исключением стандартных кнопок включают в себя выключатель встроенного динамика (а нам на спектрумах его колхозить приходилось, чтобы не спалится среди ночи от пилот-тона), и переключатель фазы сигнала.

Вскроем аппарат:

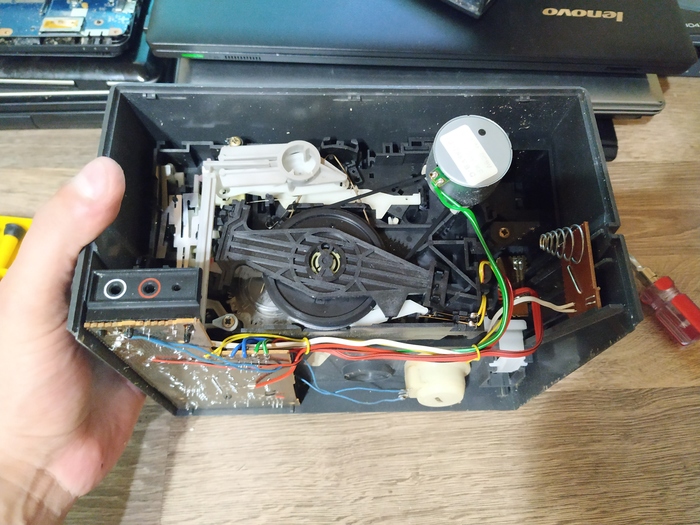

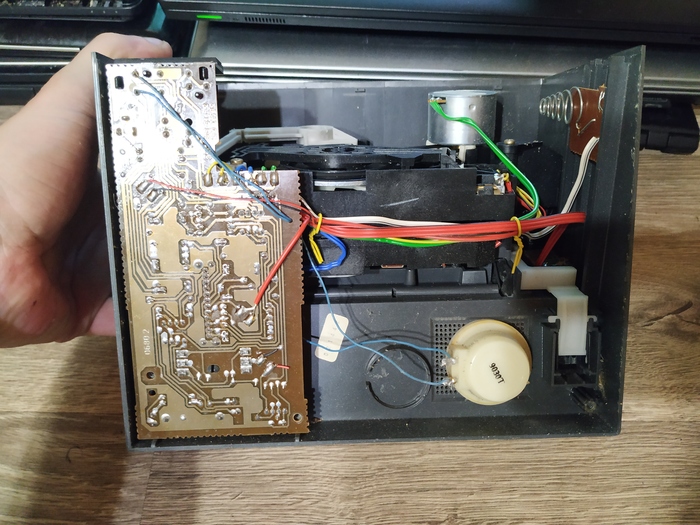

Внутри ничего лишнего, но лентопротяжка меня поразила - напомнила по конструктиву видаки.

НА следующей фотографии видим контрольный динамик (качество, думаю, соответствующее) и плату.

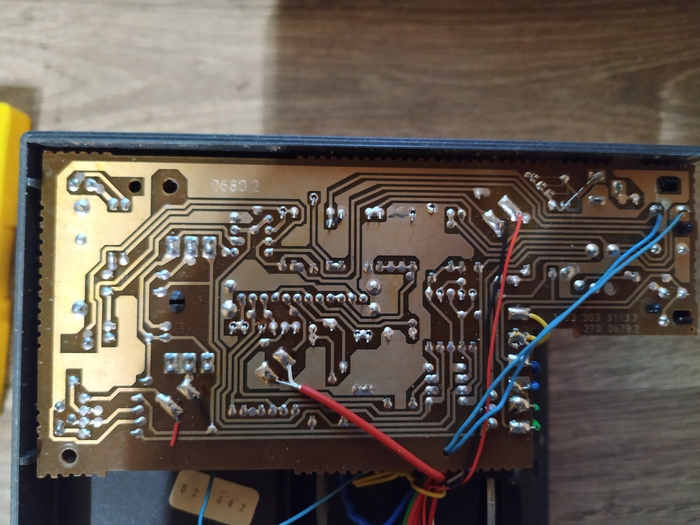

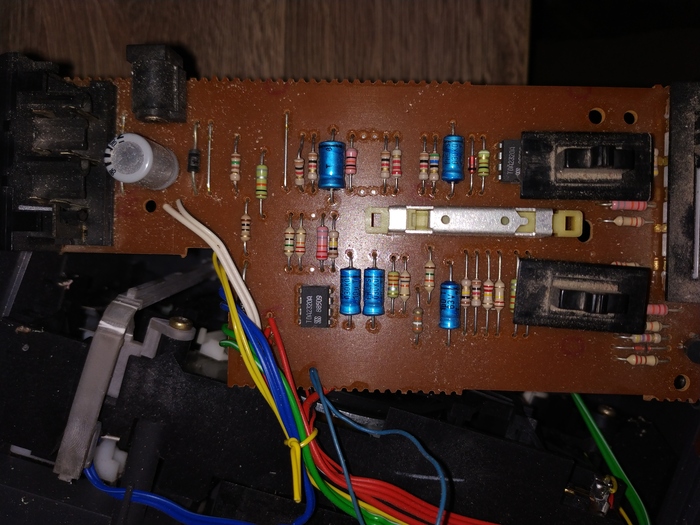

Которая, должен заметить, практически пуста. Ну, оно и к лучшему - схемотехника заточена под данные.

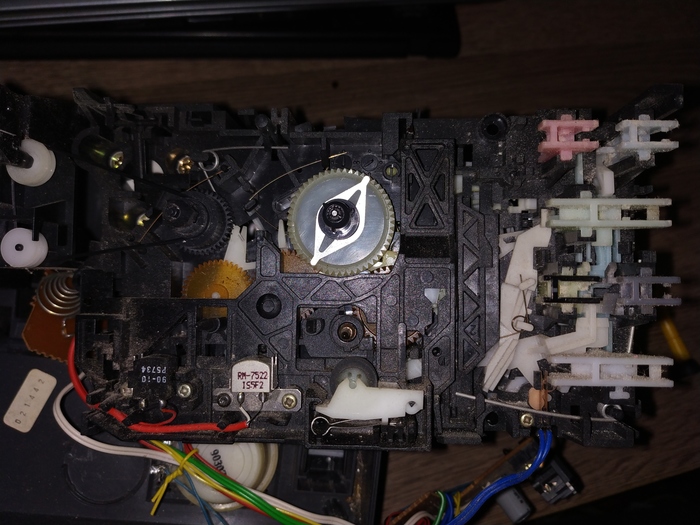

Снимаем лентопротяжку. Красотка, неправда ли?

На этом вынужден прерваться до следующей серии, так как в наличии не обнаружено кассет. От слова совсем. В ближайшие дни я обязательно куплю пару штук, и проведу подробное тестирование аппарата, со снятием АЧХ (с приемлемой для любительских целей точностью), и прочими тестами. А так же попробую записать файл с компьютера.

АЧХ буду снимать этим:

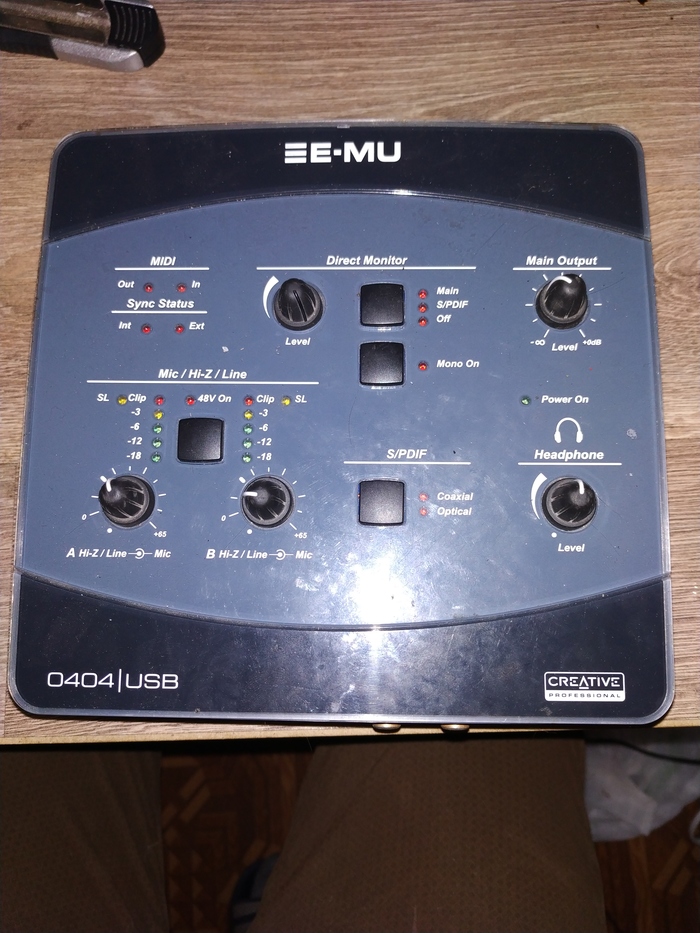

Сразу отвечу на вопрос, для чего мне этот девайс: в наличии ждут реанимации Спектрум и БК-шка (выкушены КМ-ки), и есть ещё один проект, о котором я пока умолчу.

Засим прощаюсь, если есть вопросы - постараюсь ответить в комментариях.

Для тех, кому интересны технические подробности, выложил на ГуглоДиск User- и Service- мануалы:

https://drive.google.com/open?id=1IFLgpZ4VWjNS07A75lsZAx3ldk...

Снималось на Xiaomi A2. Реально первое фото в галерее, да она ещё и попозировать решила.
