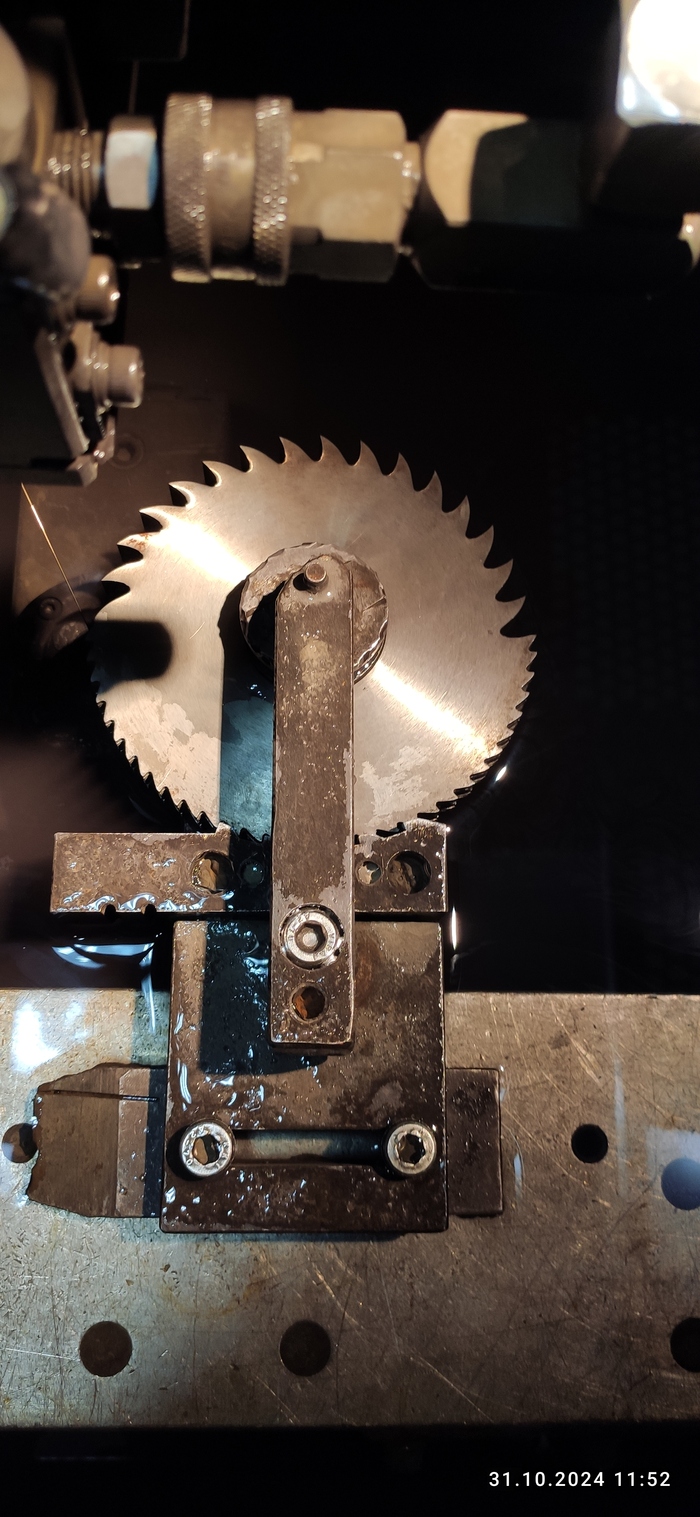

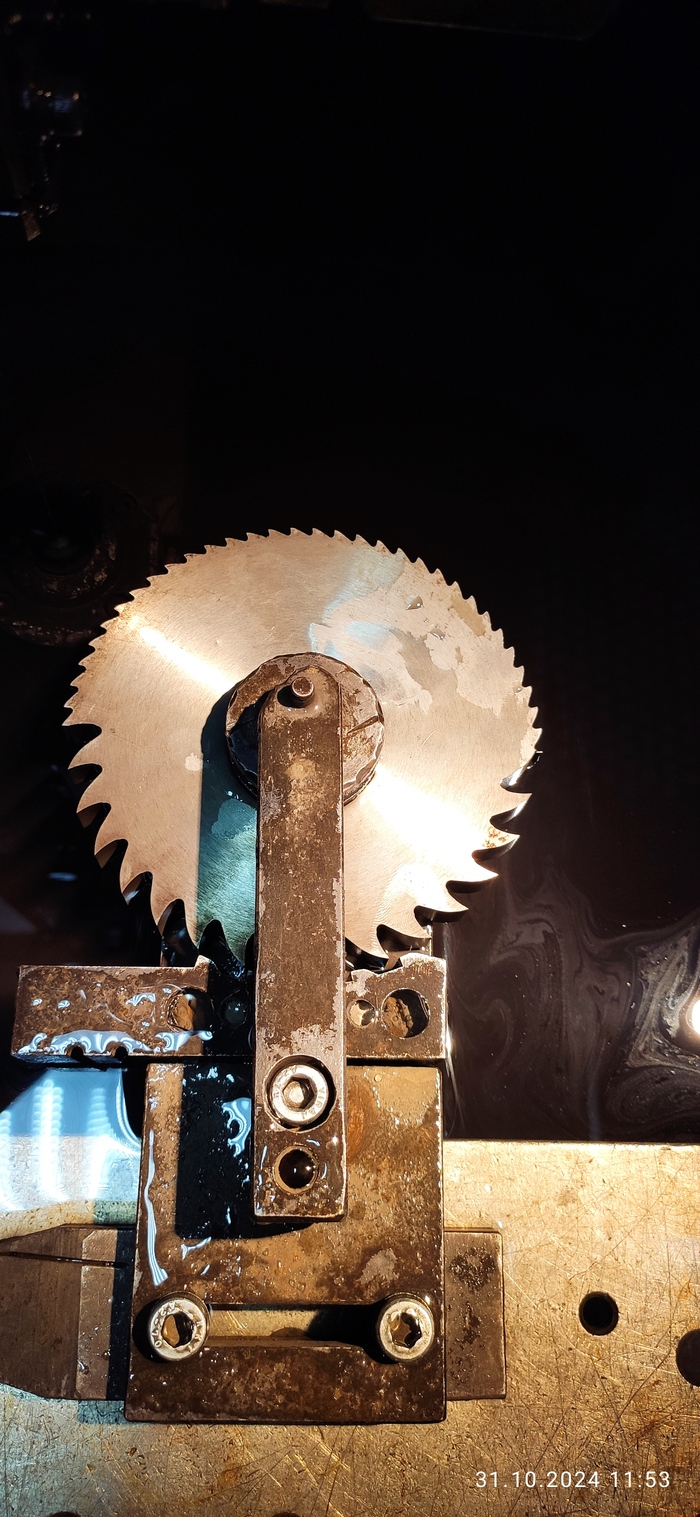

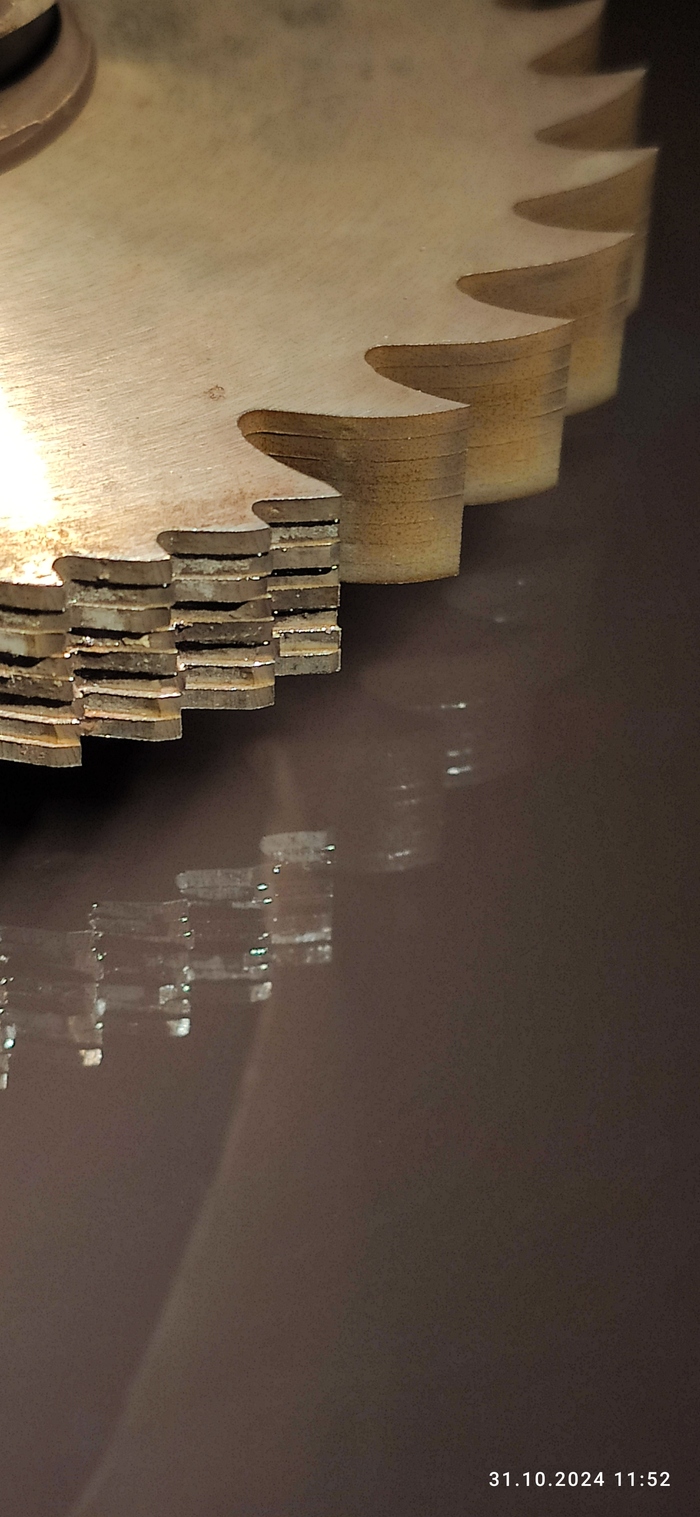

Серия «Работа на EDM станках.»

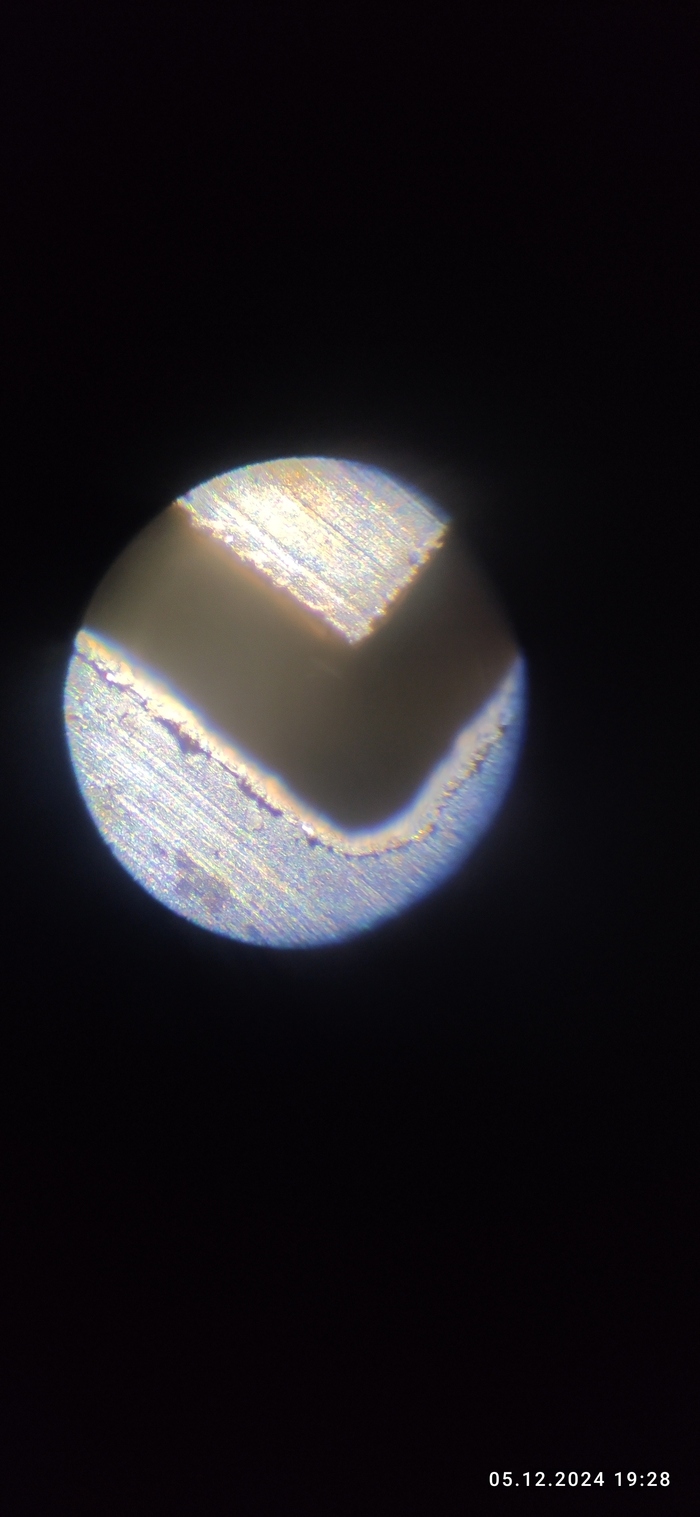

Обход угла системой коррекции. Для получения более прямого угла. Первый(черновой) рез.

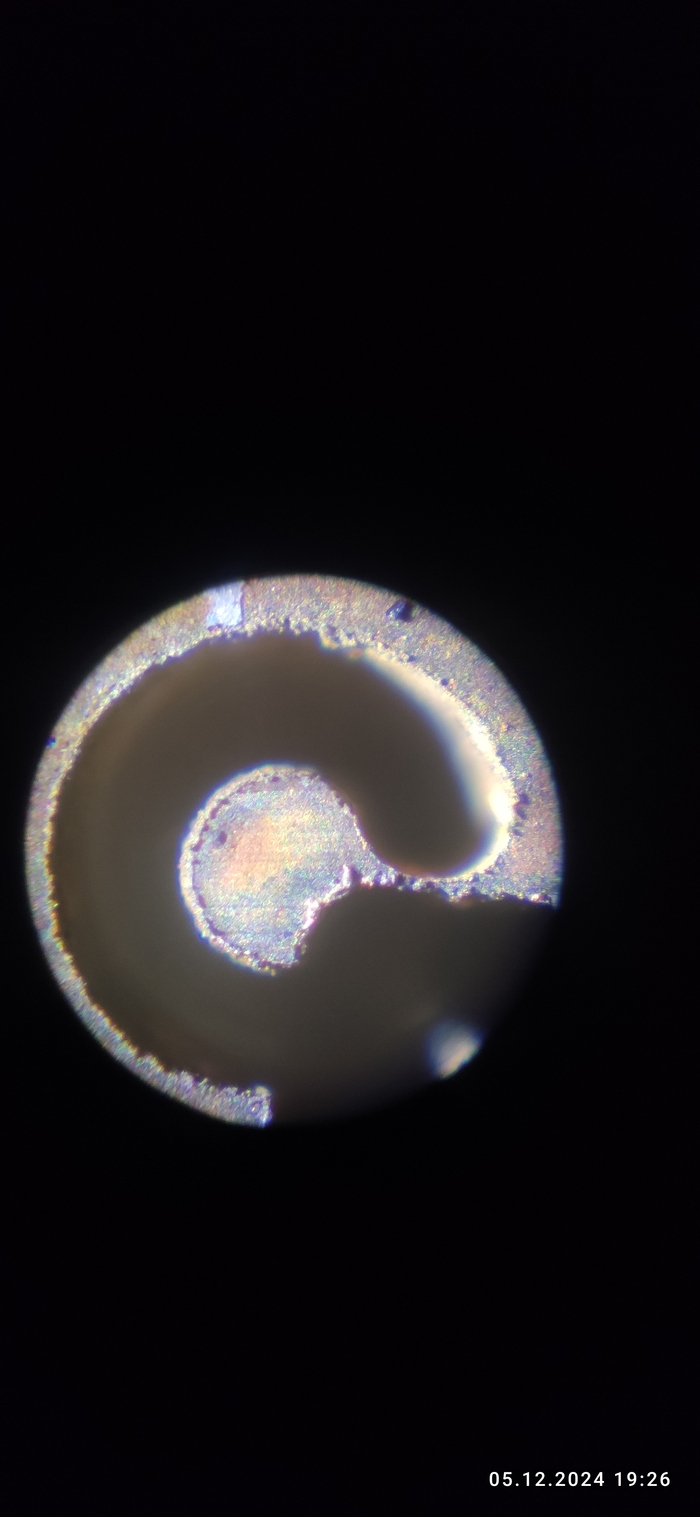

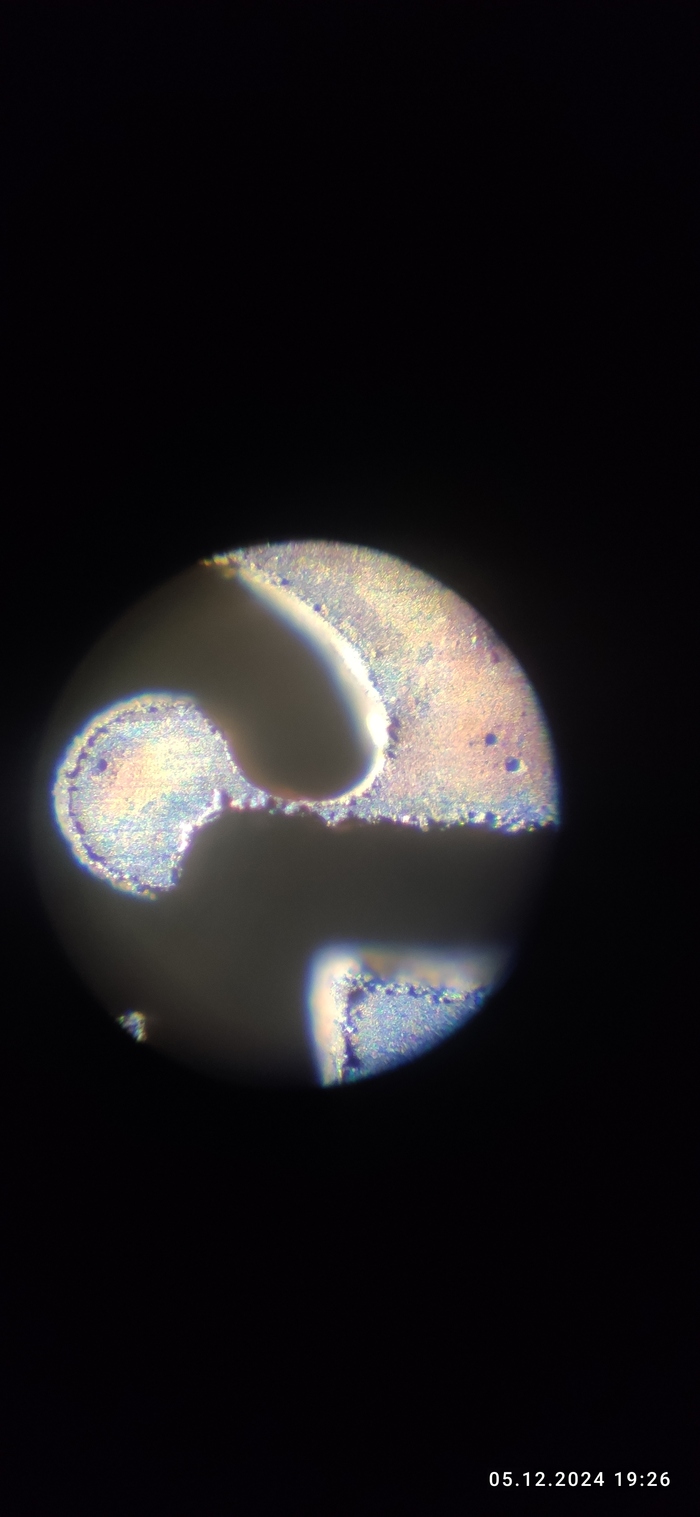

Общий вид места высвобождения в углу шаблона для лучшего сопряжения. Толщина линии реза порядка 0,28 мм (толщина проволки 0.25мм)

Отредактированное изображение, фильтры для лучшего отображения.

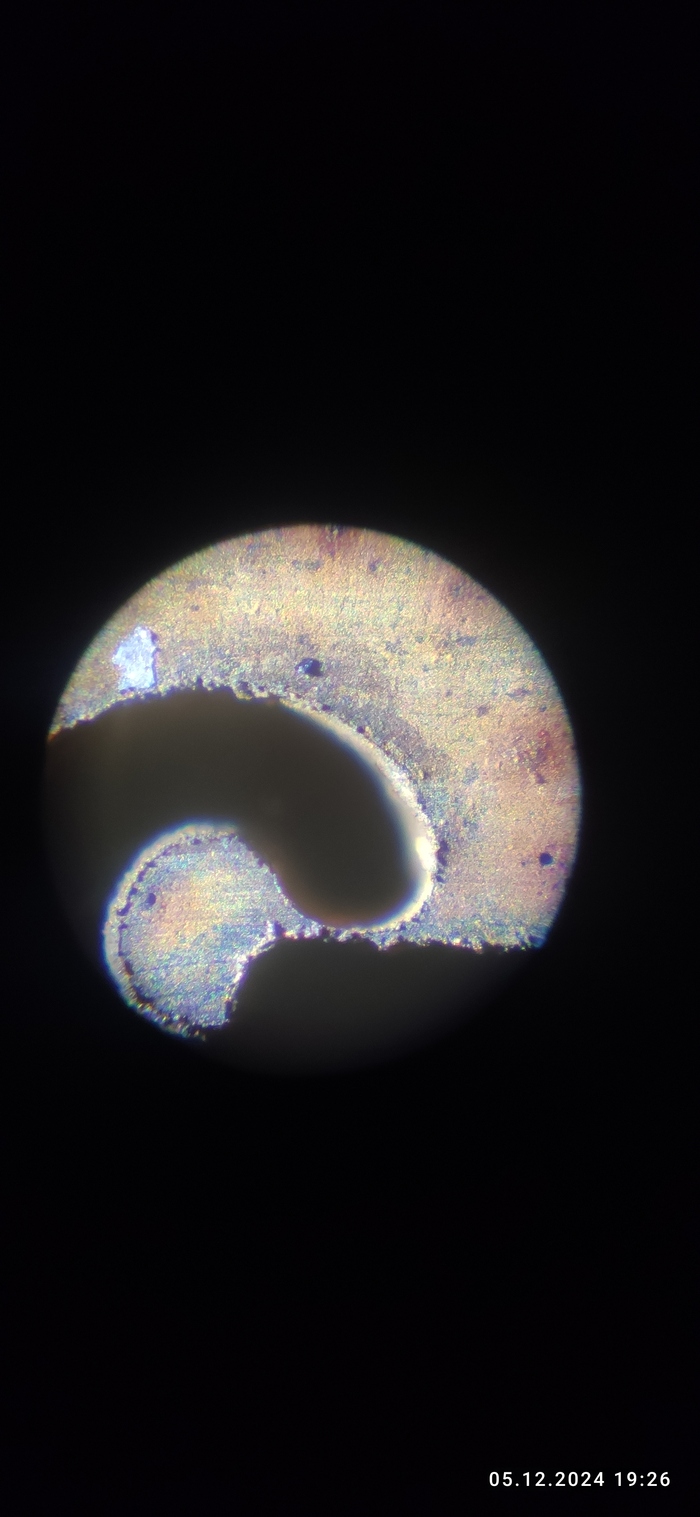

Хорошо видна грубая поверхность реза с оплавленным краем и каплями расплава. В идеале этого центрального элемента на ножке не должно быть, он вибрирует под действием струи прокачки и зачастую выдаёт ошибку короткого замыкания.

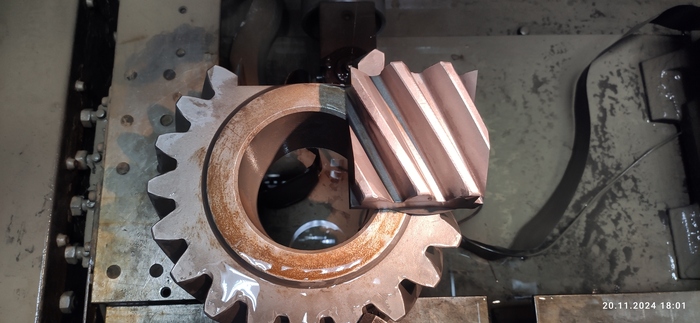

Из вырезанного куска в лабораторию пойдет кусок из середины высотой 25 мм.

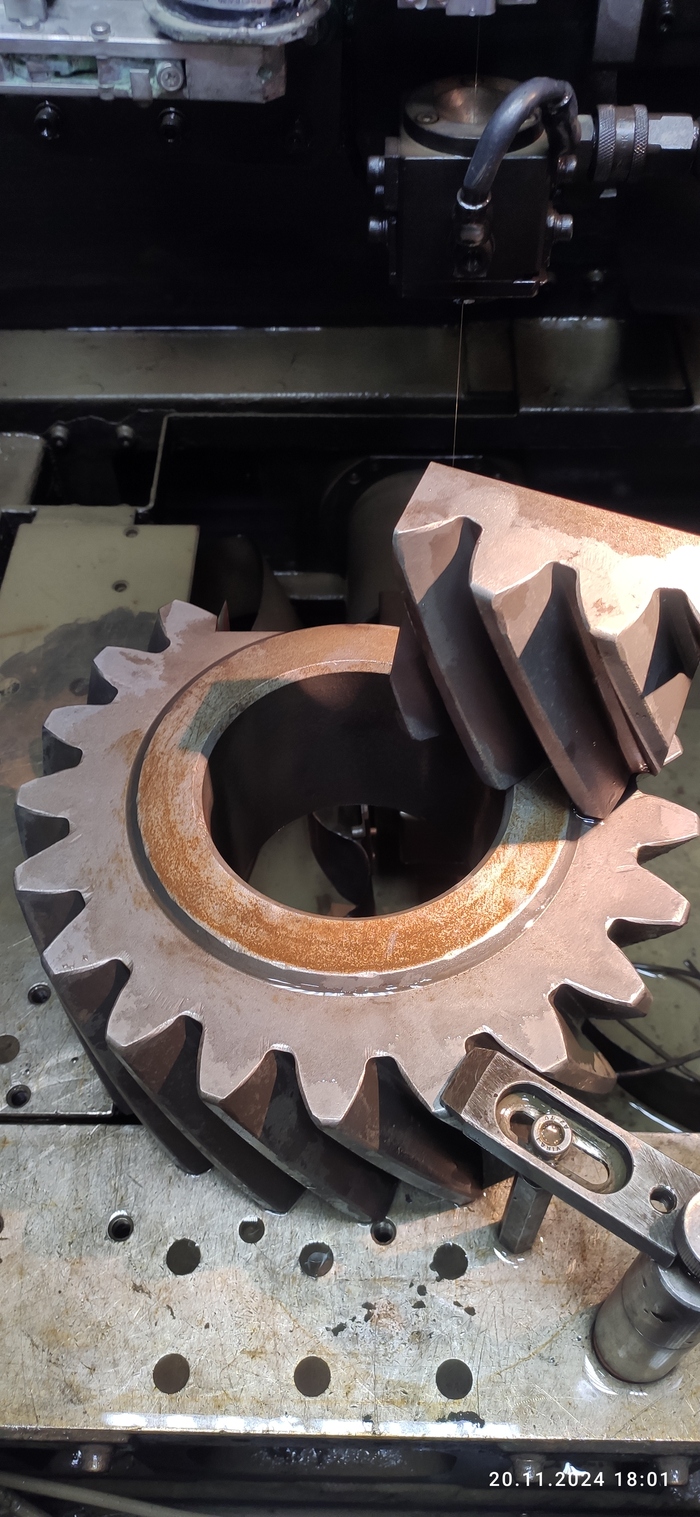

Высота образца 100 мм.

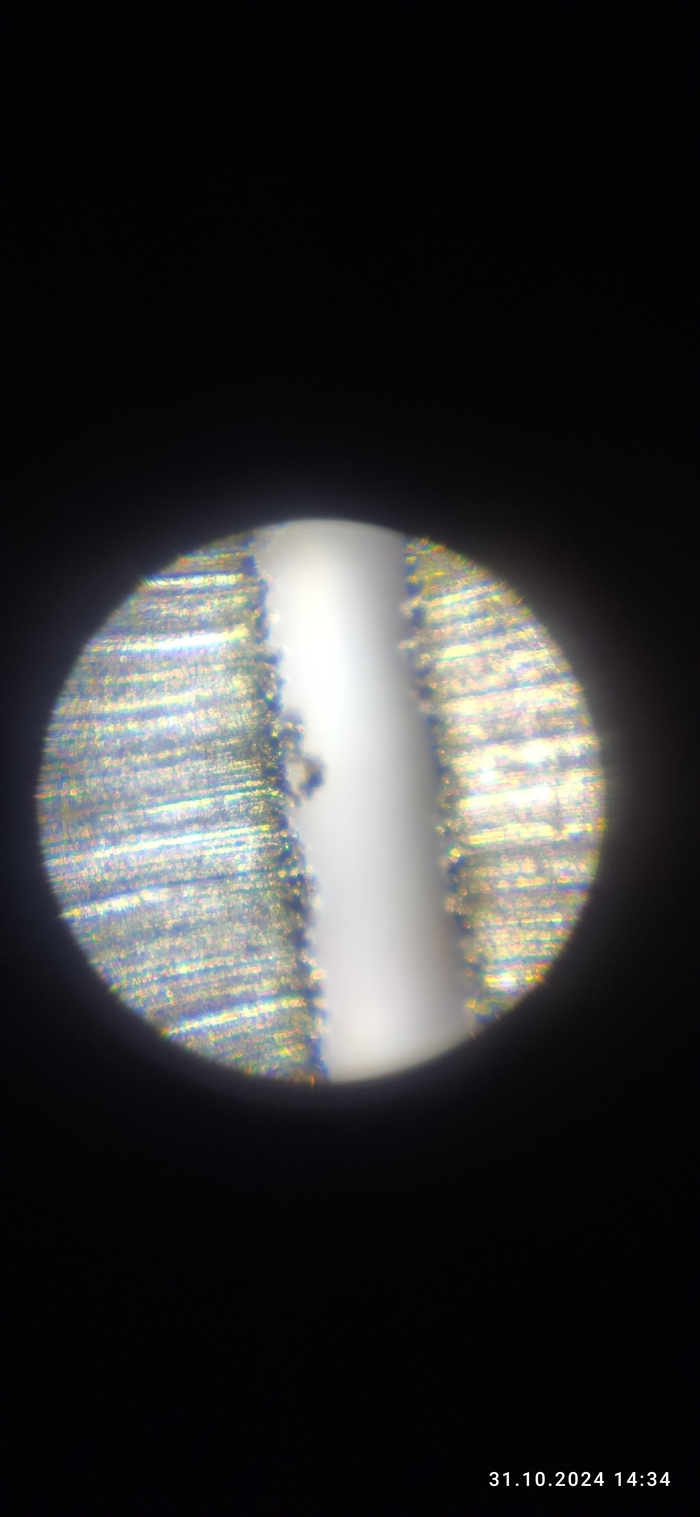

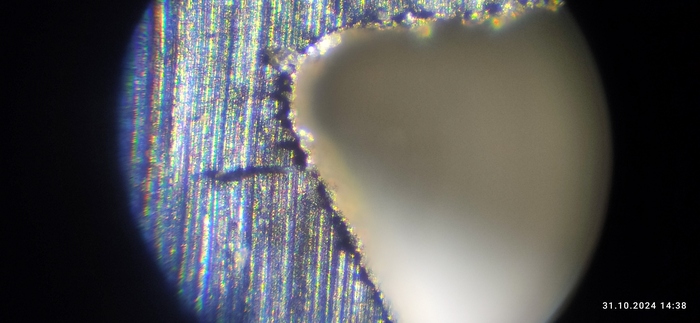

Так выглядит рез проволки под небольшим увеличением.

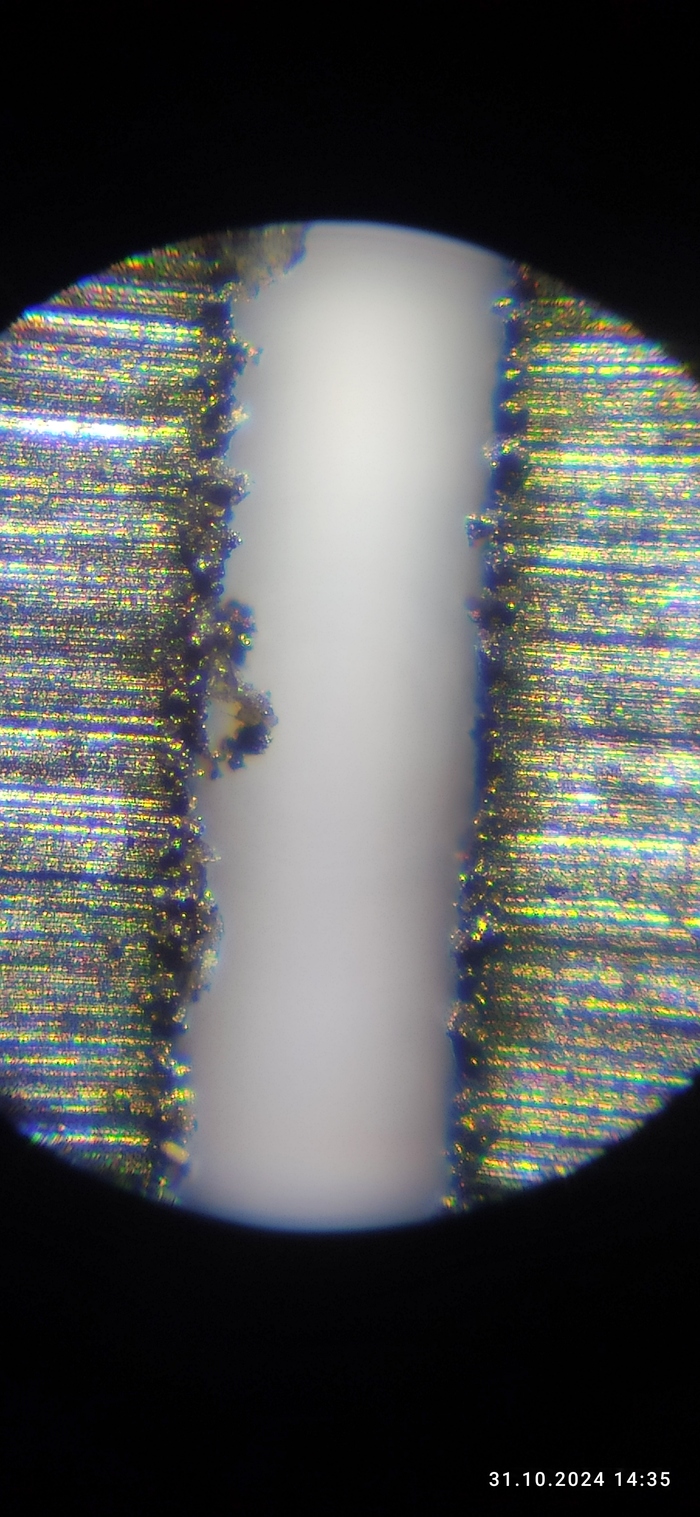

Ширина реза примерно 0.28 - 0.3 мм, сама проволка 0.25мм.

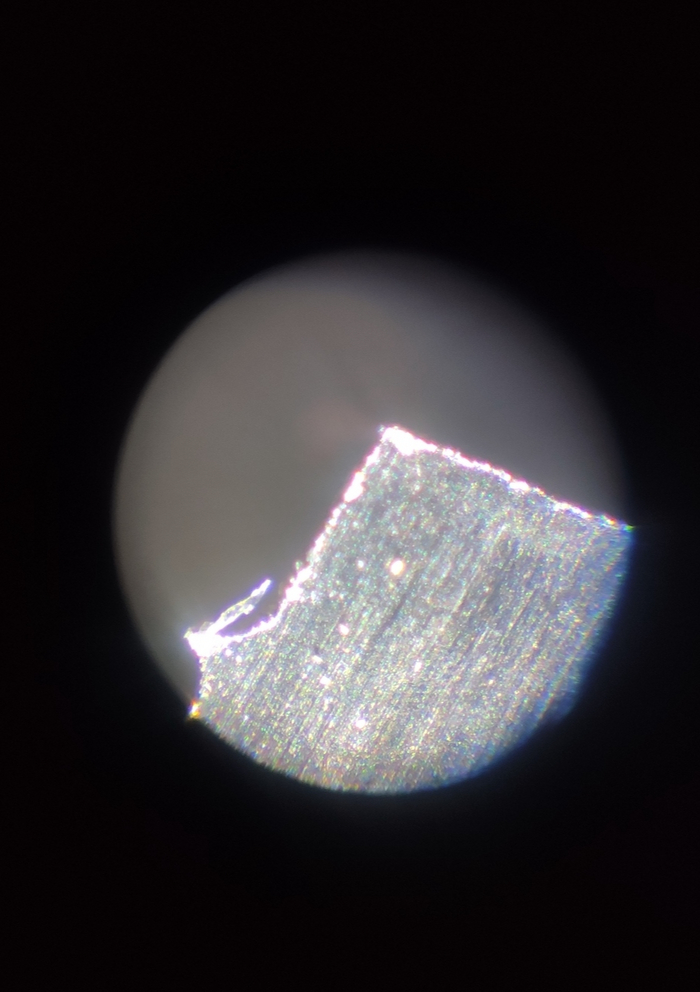

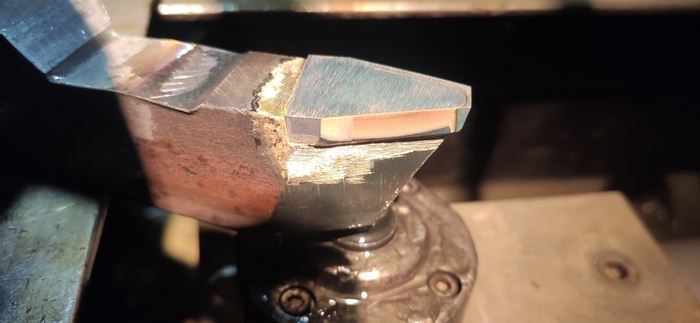

Место остановки реза, заход с правой стороны, 2 прохода. Конус место обрыва детали из заготовки.

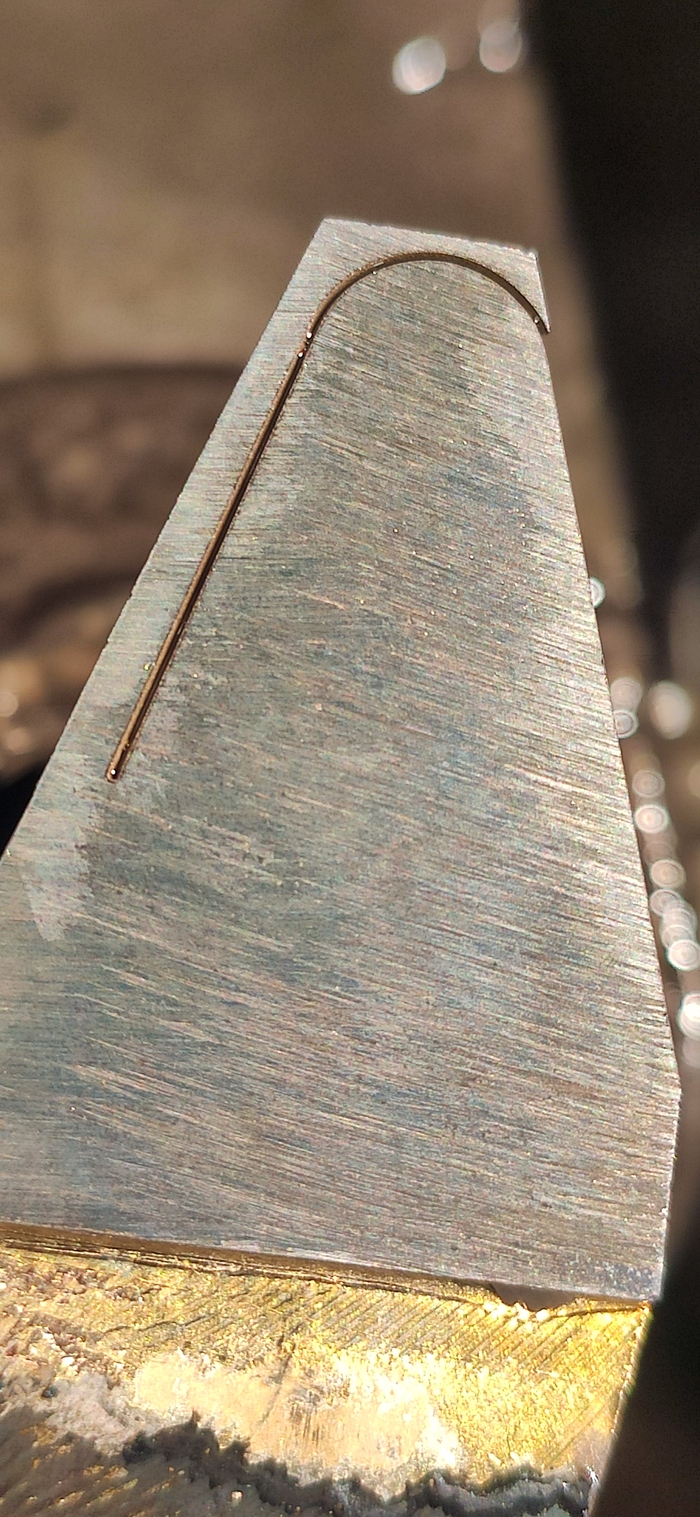

Радиусный резец.
