Серия «Лазер»

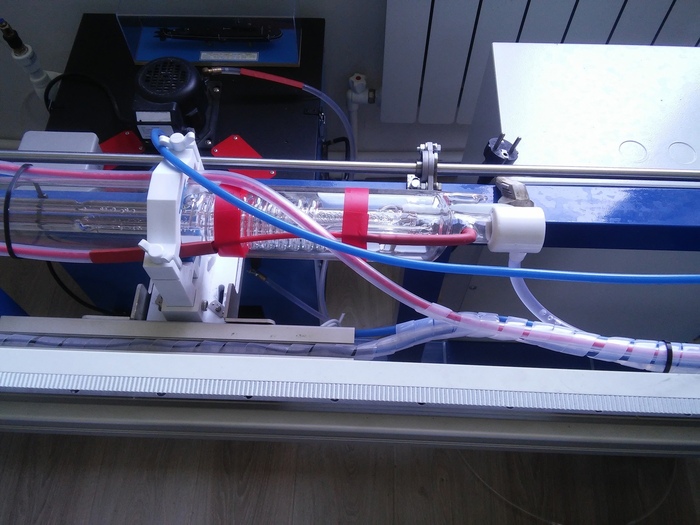

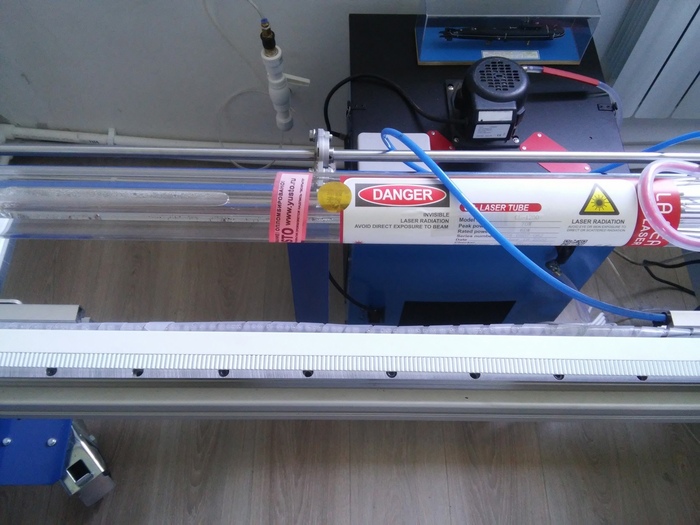

Продолжение СО2-лазер (лазер на углекислом газе).

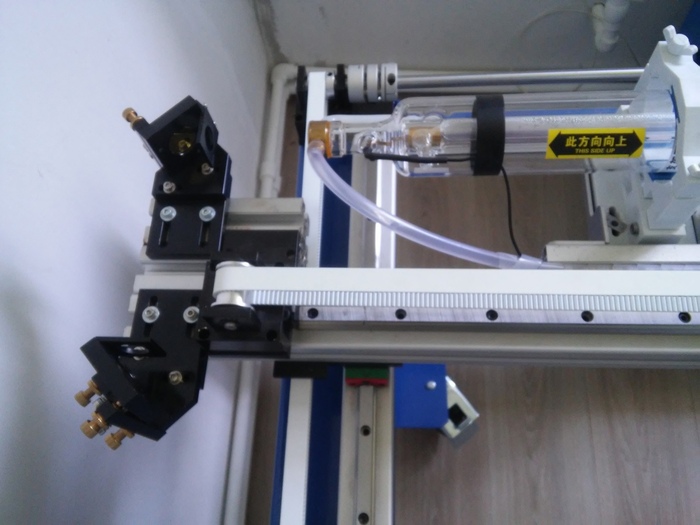

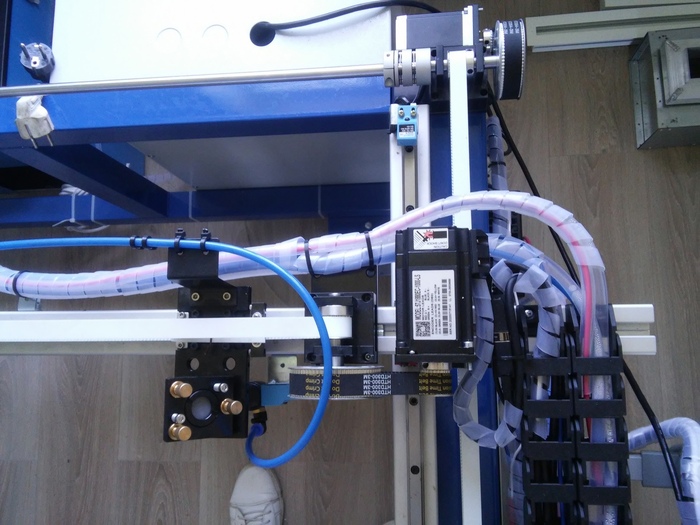

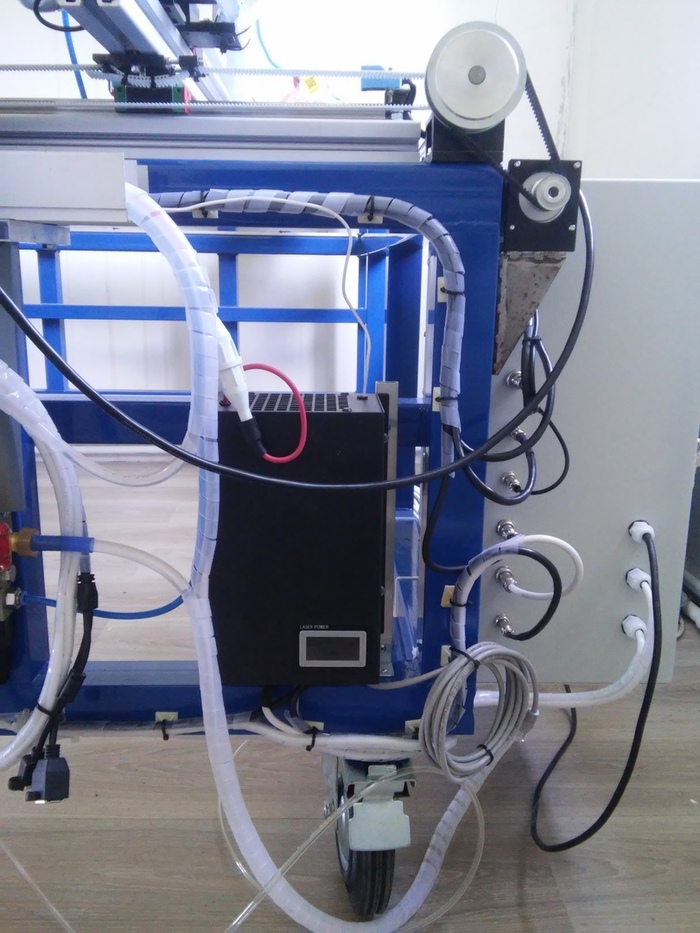

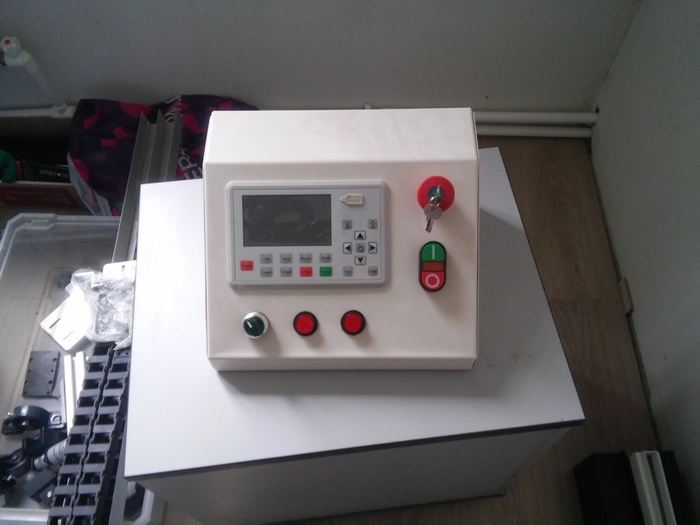

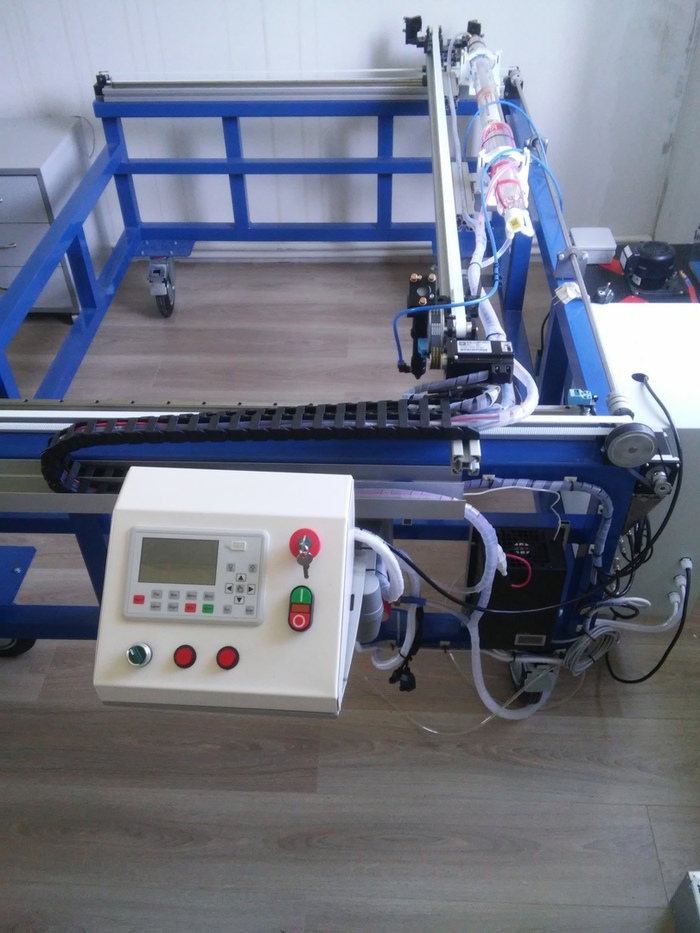

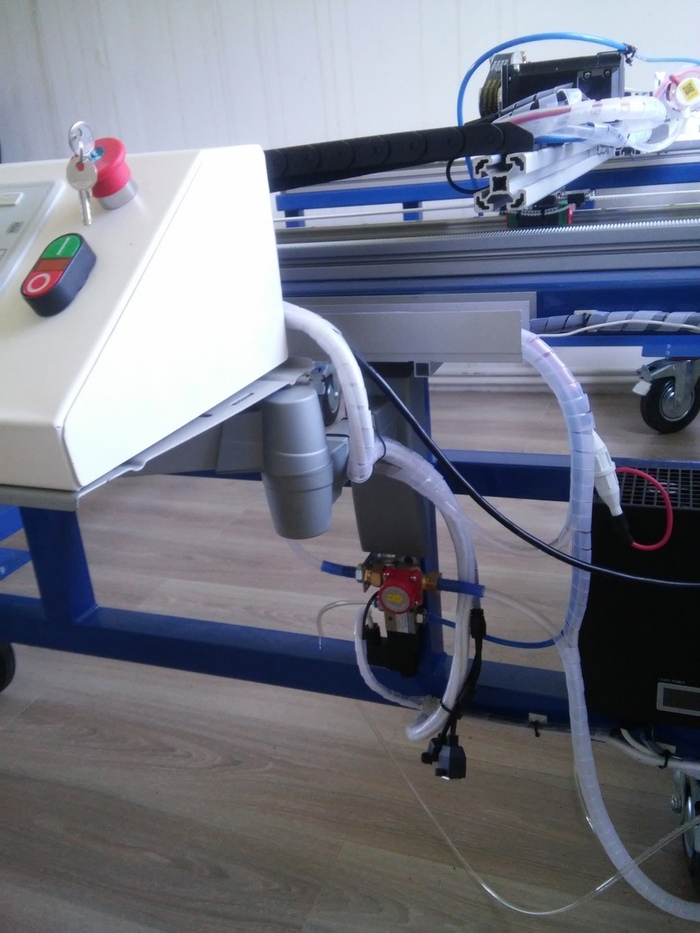

Немного подсобрал. Все работает, но настроится толком не получается, потому как нет стола. Вместо него использовал всякие табуретки, вот поэтому не получилось). Сборка и настройка оказалась совершенно не хитрой. Я думаю что каждый желающий мождет собрать себе вот такого друга, если только захочет. Статей и виде не мало.

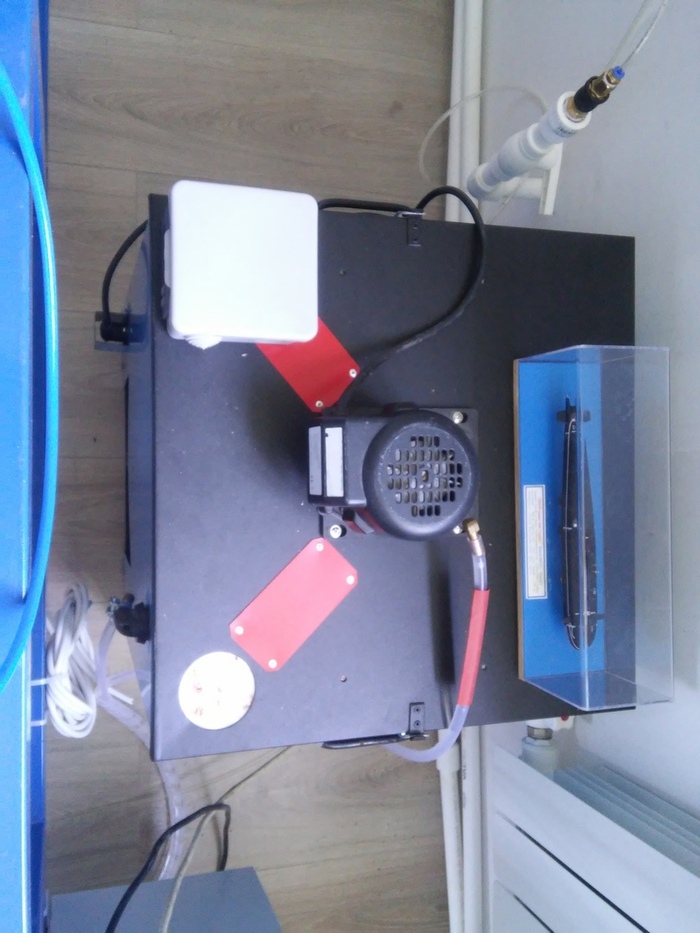

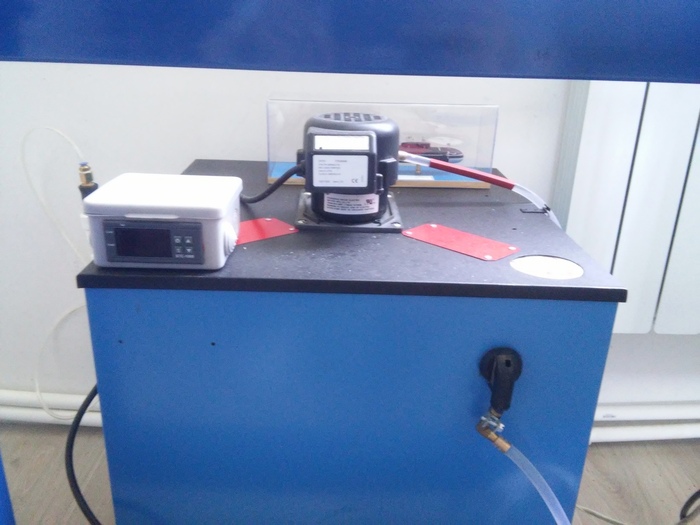

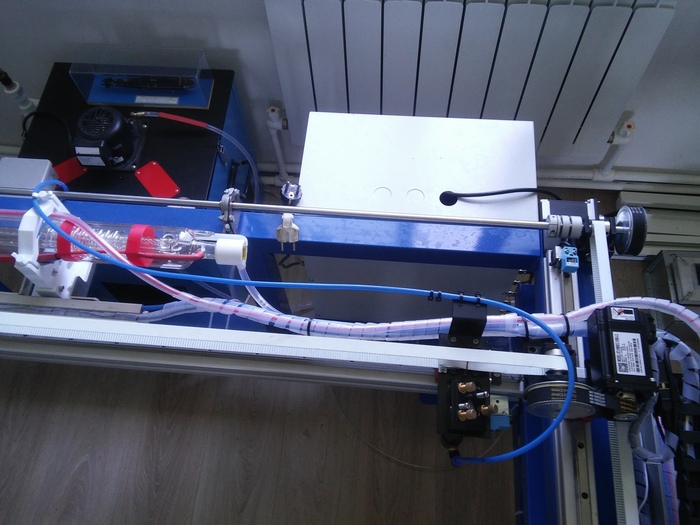

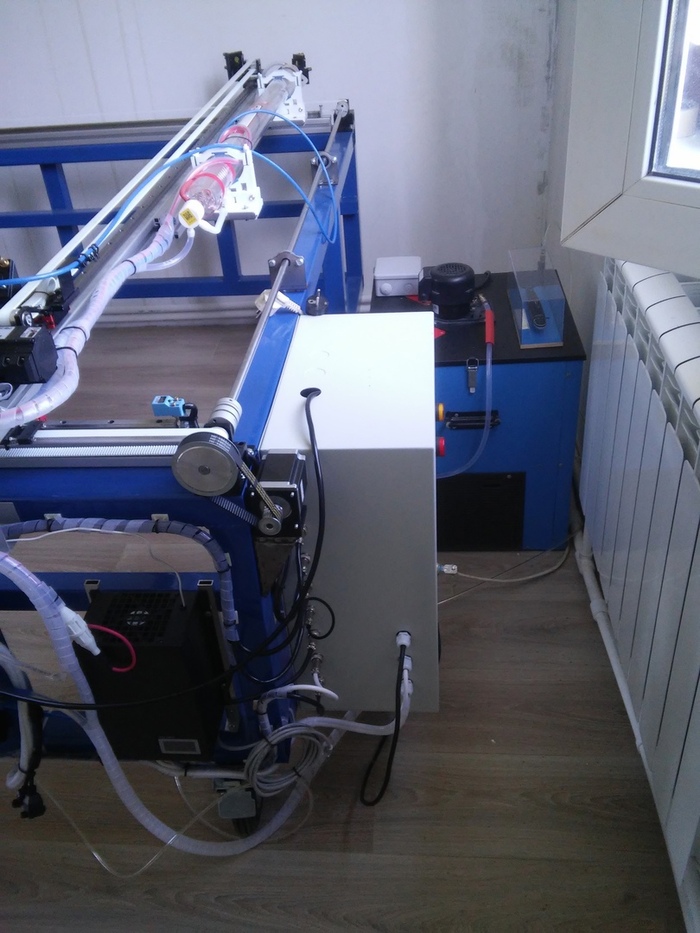

вот такой холодильник (чилер), переделанный из пивного охладителя.

В нем дистиллированная вода для озлаждения трубы (лазера).

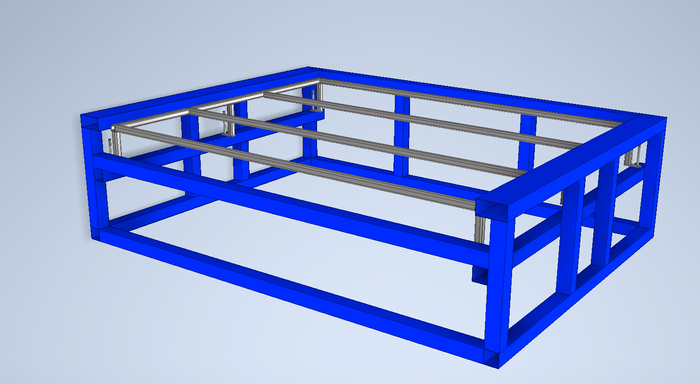

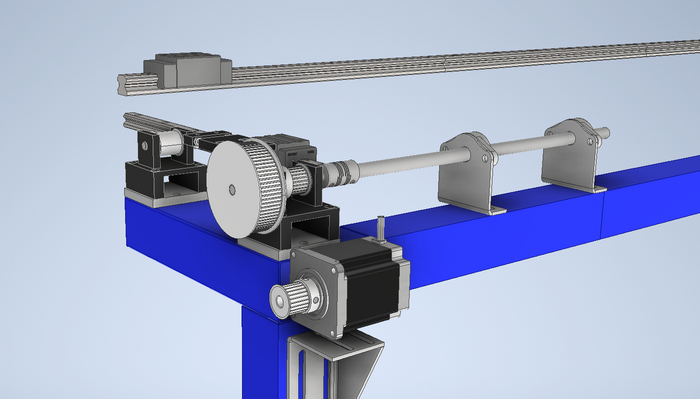

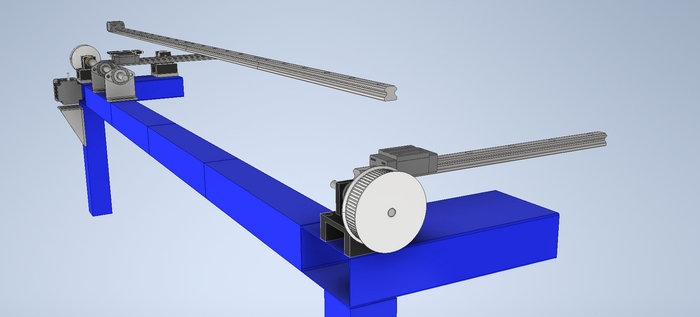

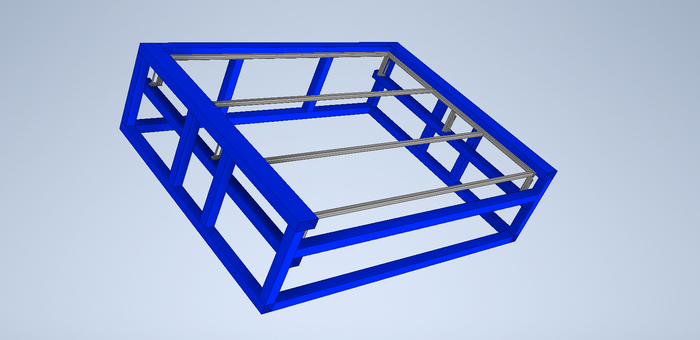

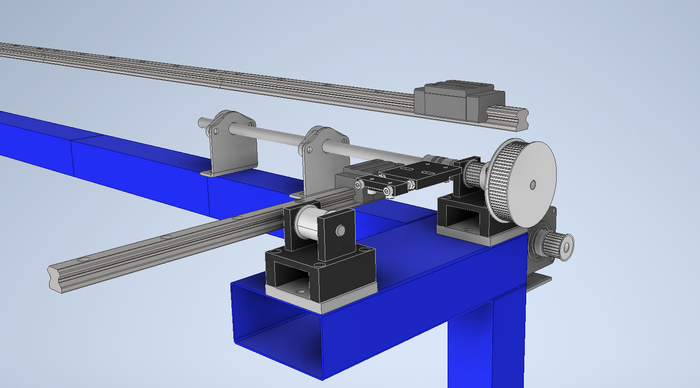

немного файло из проекта

вытяжка и готовый стол будет в следующей серии.

Этот пост не инструкция, просто иногда фоткаю на телефон, может быть кому-то интересно)

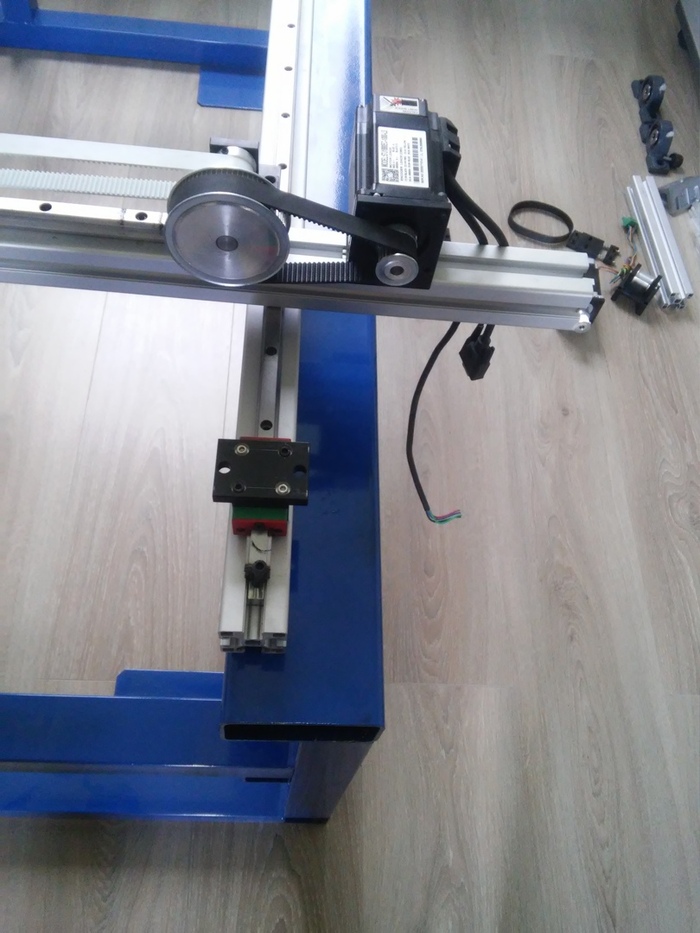

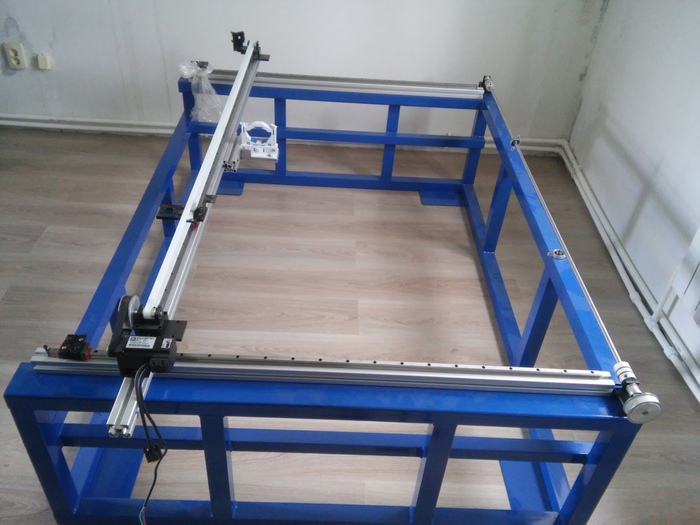

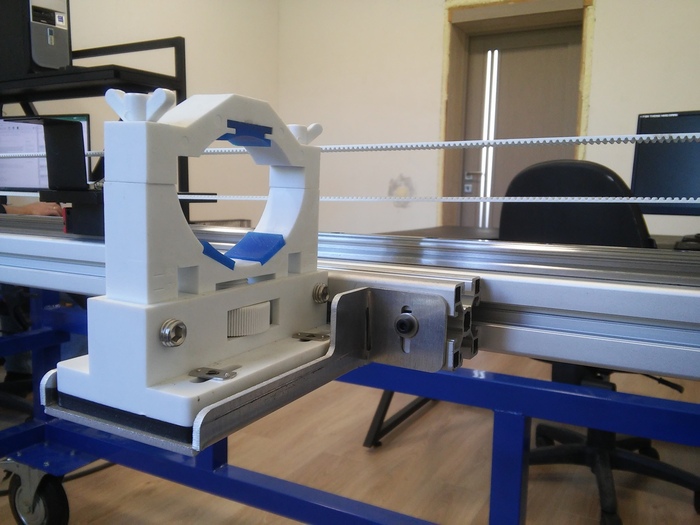

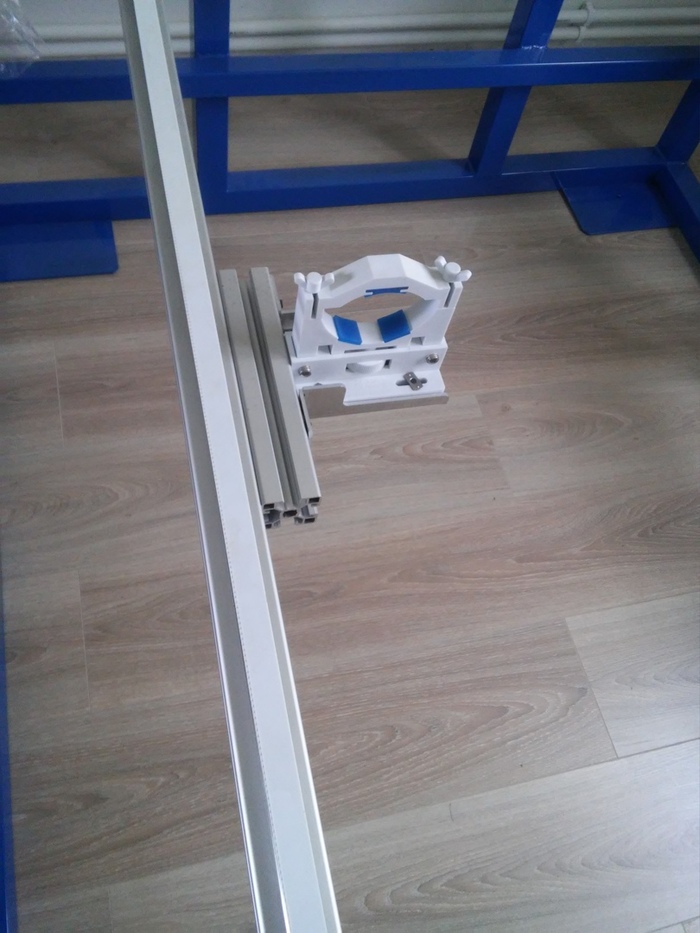

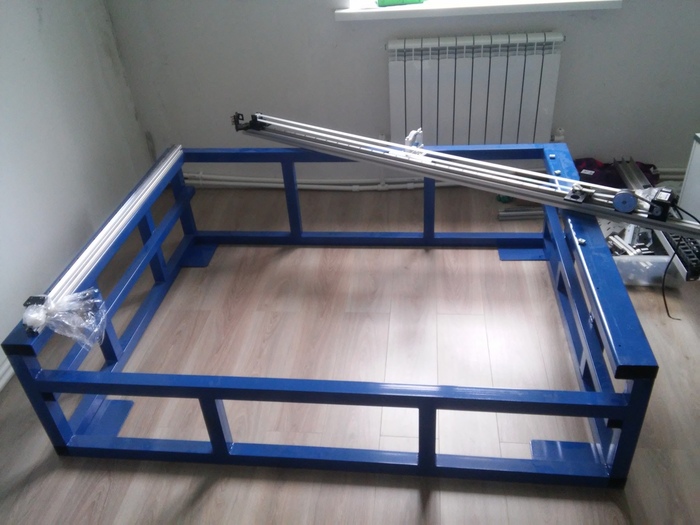

Этот "проект" мне достался в виде запчастей в коробках + рама. Вот что было сделано в первый день. Конструкция самая обычная. Ничего нового тут нет. Комментаторы возможно разделятся на две группы: "Колба должна быть неподвижна !!!" и "Колба на портале это правильный вариант!"

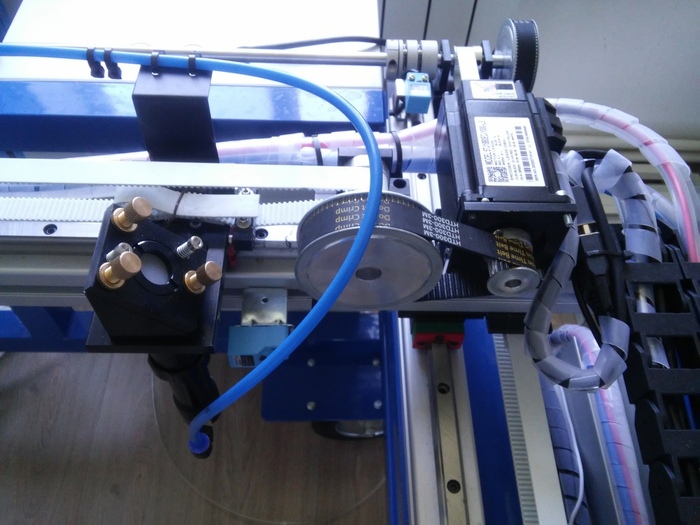

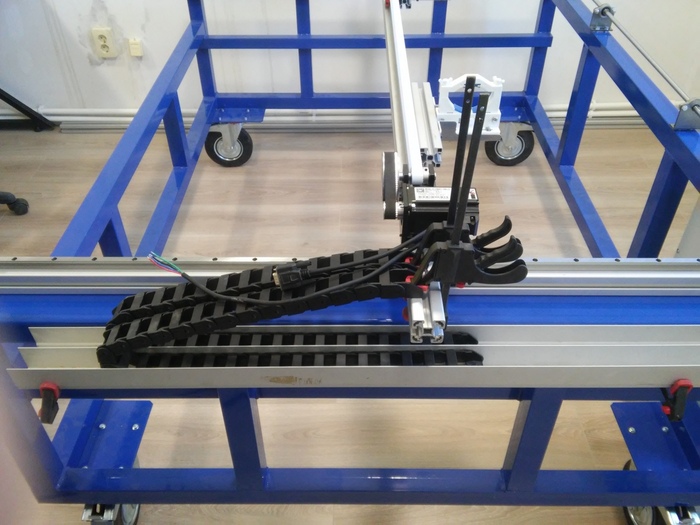

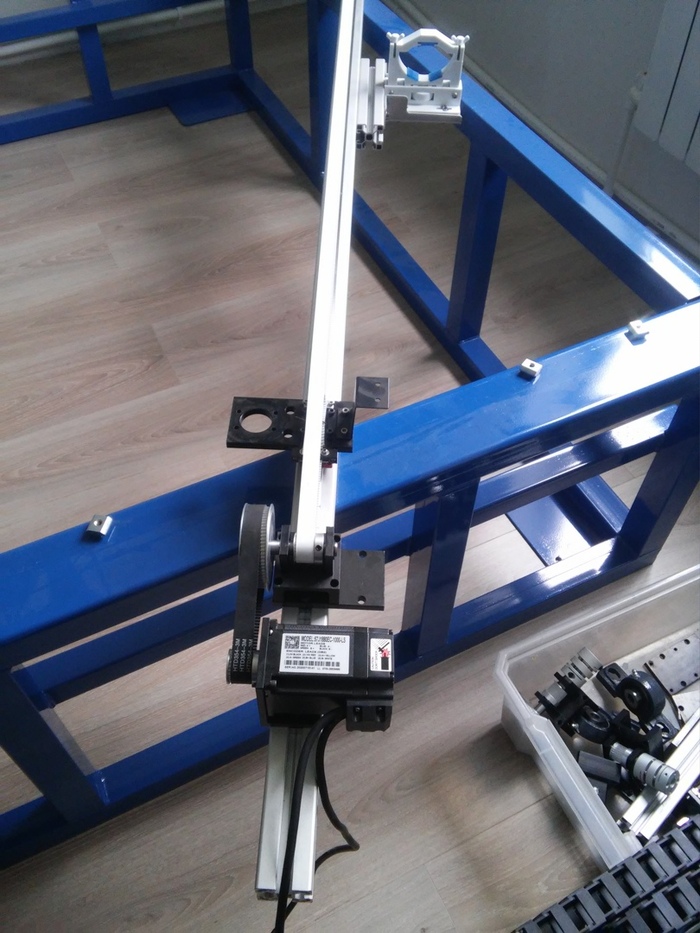

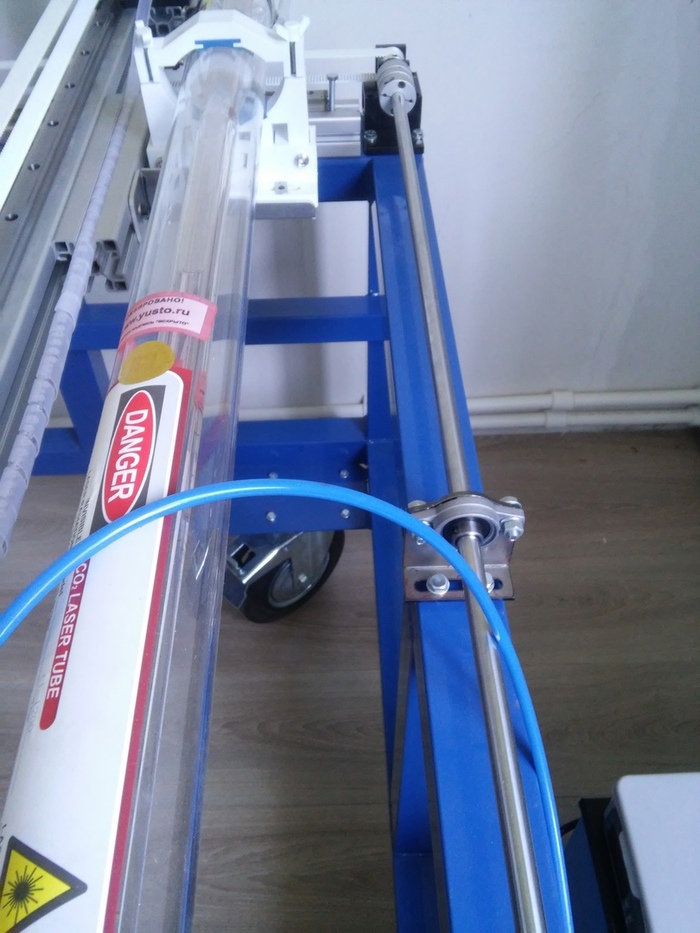

В этом варианте колба будет на подвижном портале.

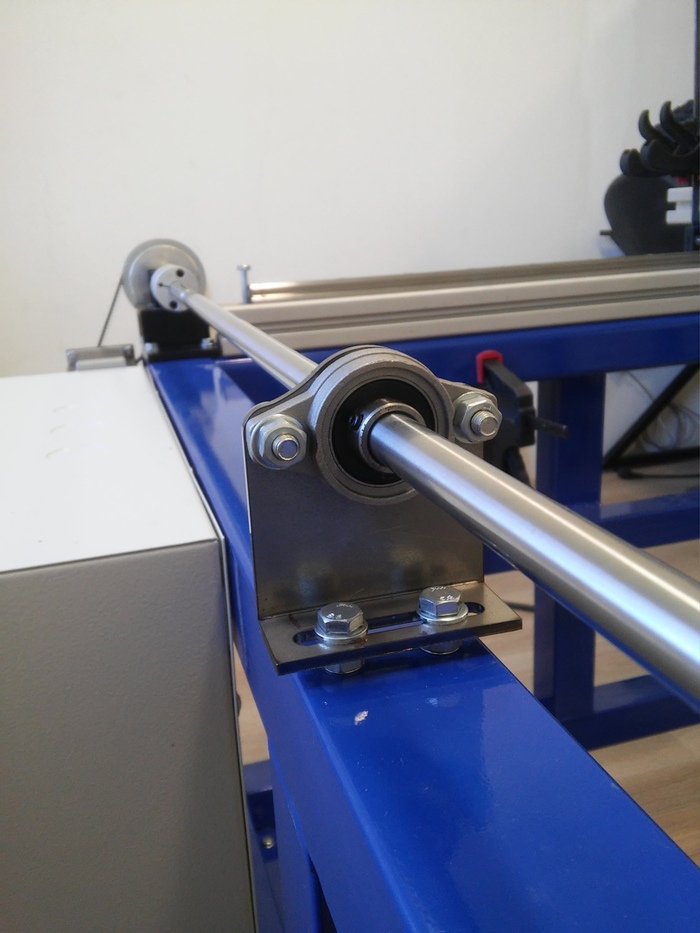

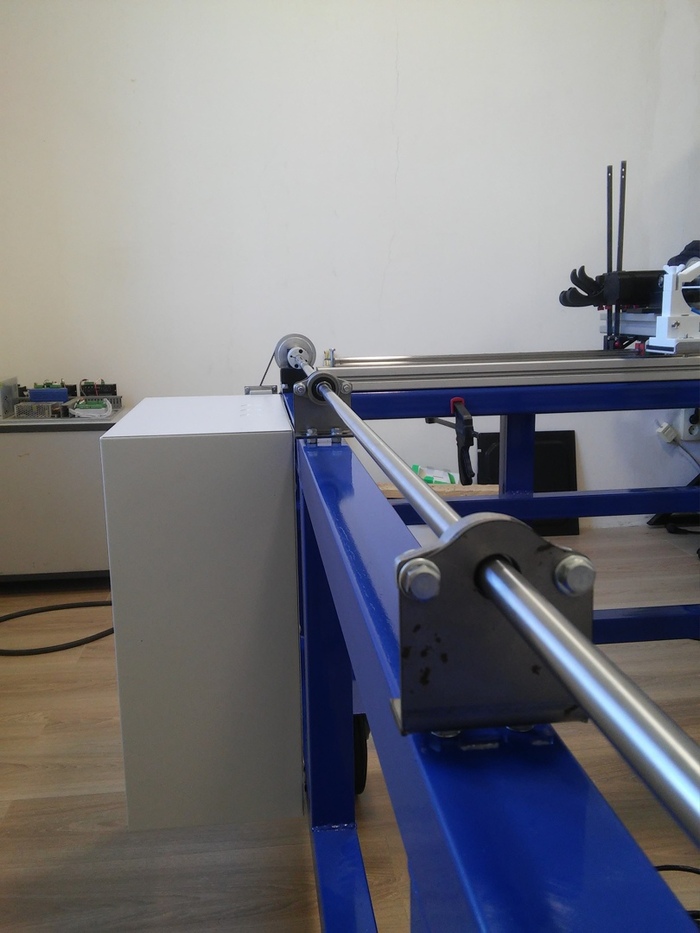

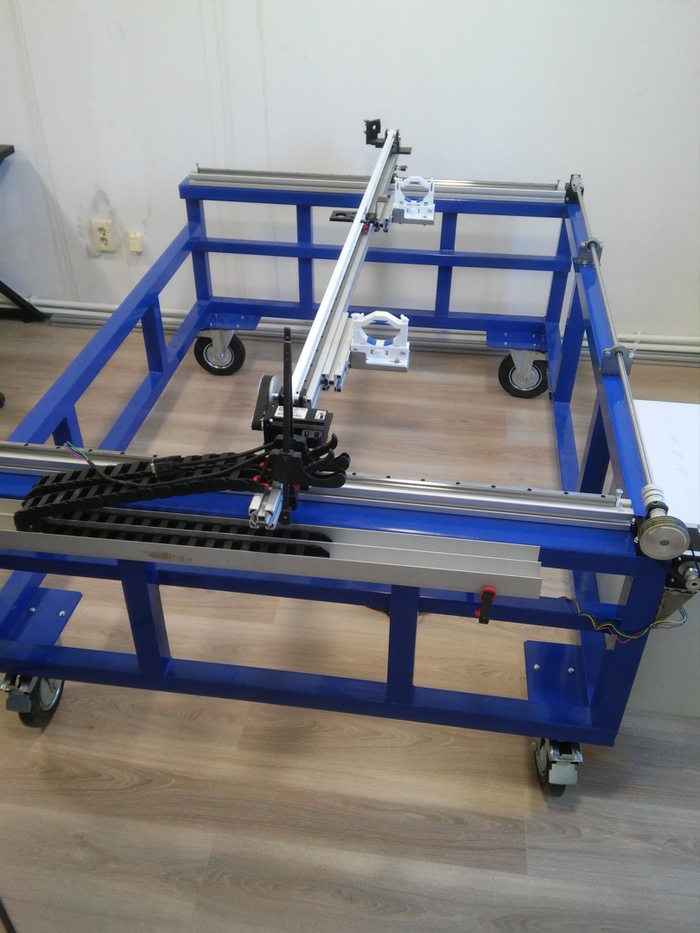

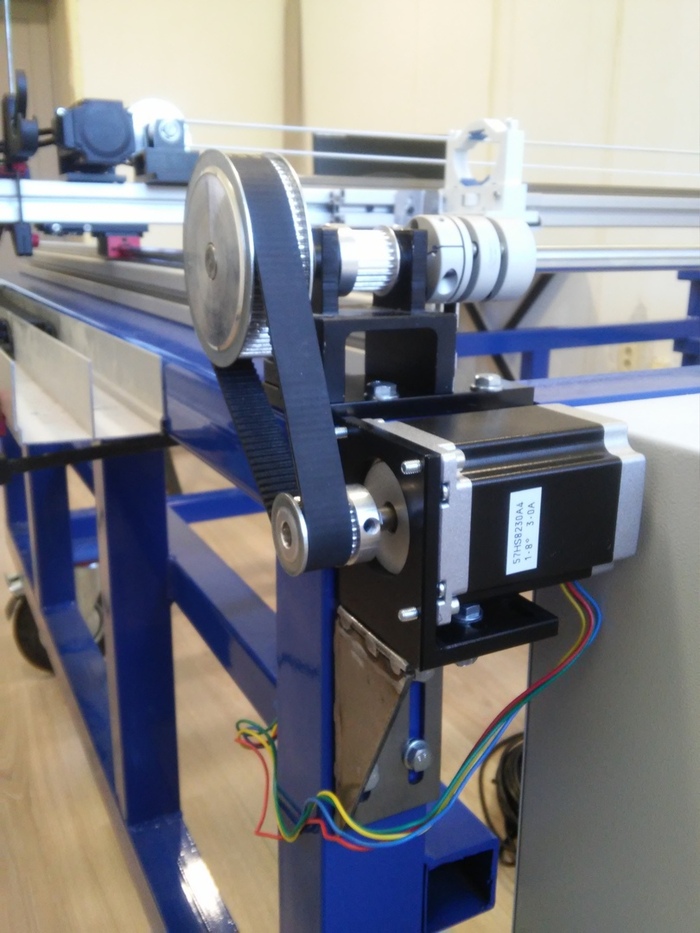

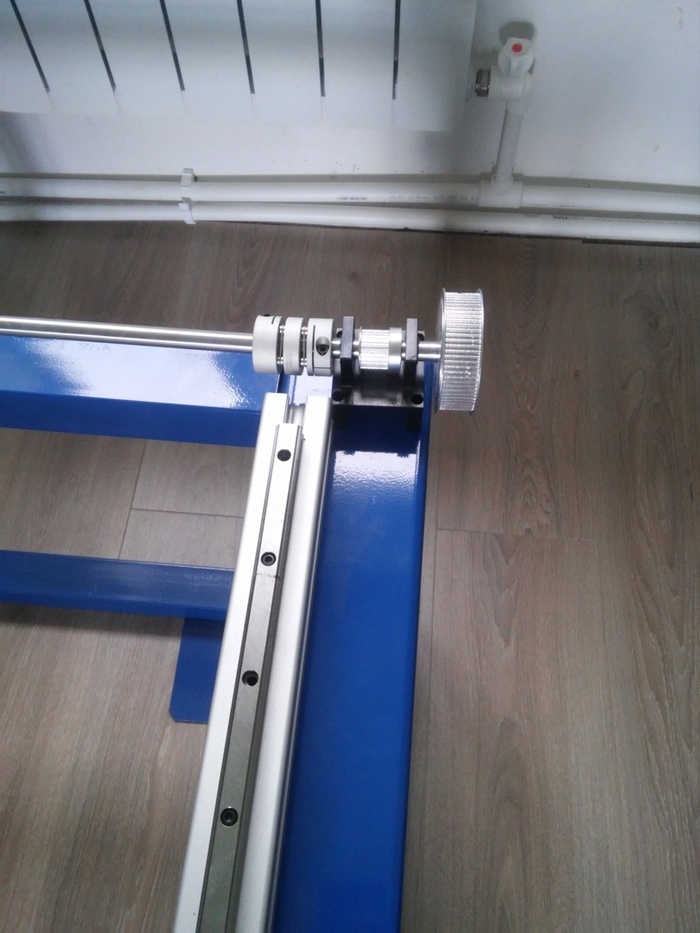

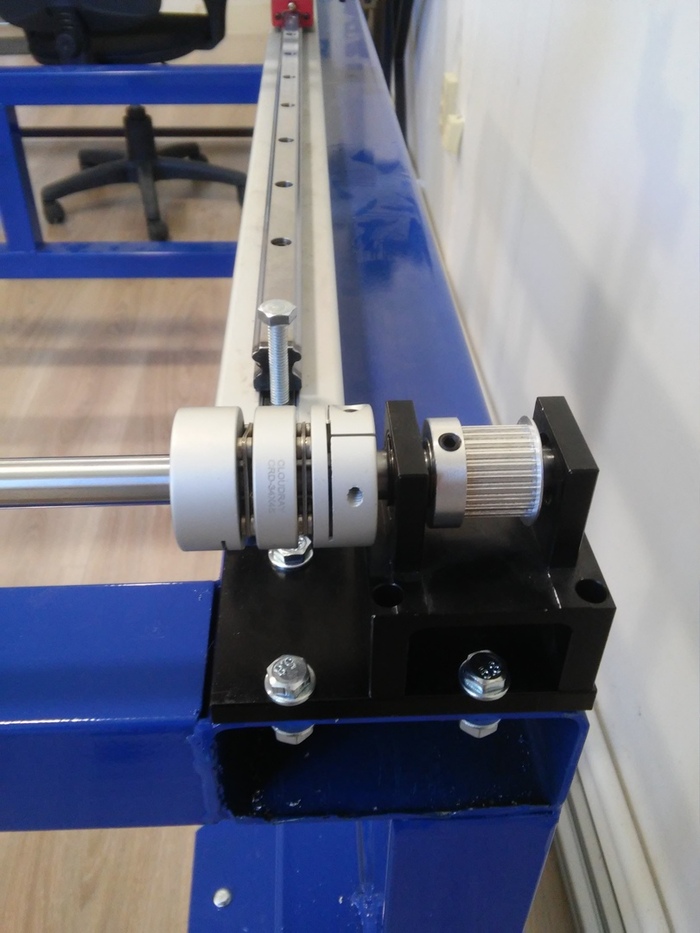

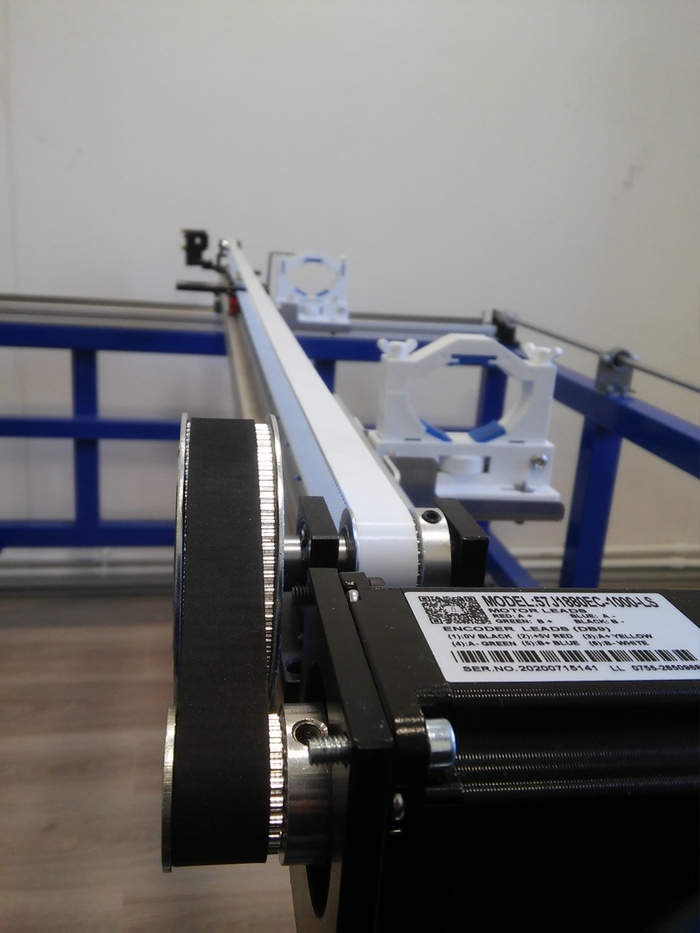

Следущие картинки - это второй день. Купил винтики, колесики. Отверстий насверлил. Вал для синхронизации поставил на дополнительные два подшипника (что бы не провисал).
