Всем привет! Работаю на ЗАВе, сортую, очищаю зерно, подробнее в предыдущем посте(ссыль вставлять не умею, сорри).  Сегодня забрался для ТО на самую высокую точку в нашей деревне

Подшипники смазать, ремень подтянуть, голубей-засранцев разогнать. Это верхняя точка нории-загрузчика бункеров ОБВ

Сразу под крышей

По трубам (зернопровод) зерно поступает в т.н. "банки"

4 емкости на 40 кубов каждая используются как временное хранилище на случай, когда нет свободной техники, либо людей и вывозить отсортованное зерно на склад своевременно не получается.

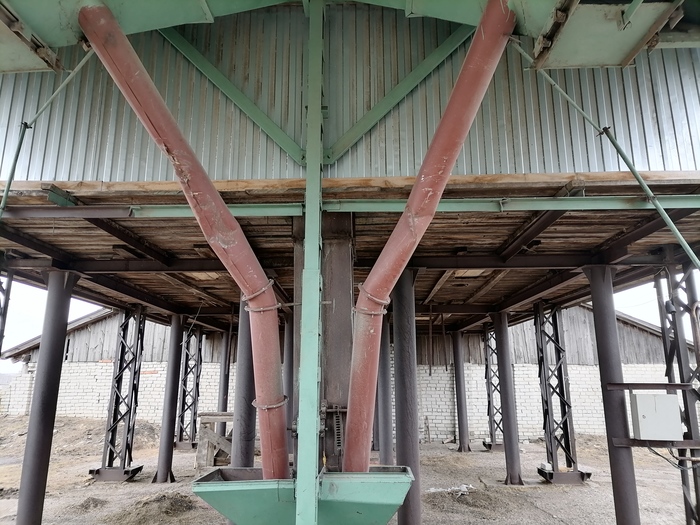

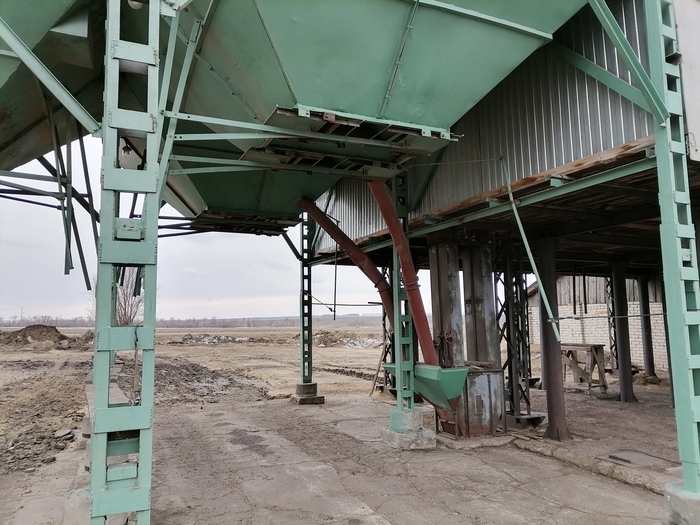

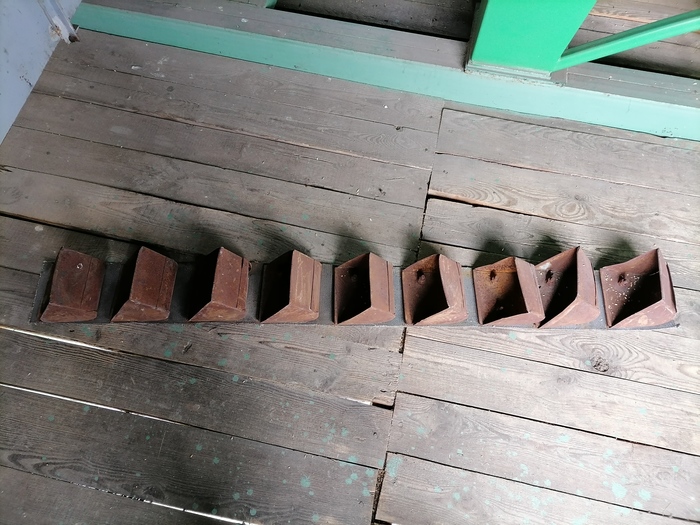

После сортировки на ЗАВе зерно 1-го сорта поступает в бункеры (зеленое "вымя" вверху фото) откуда у него два пути: 1) на грузовик ( заслонки открываются с помощью рычагов) и 2) по красным трубам (зернопровод) в норию и далее в банки. Нория - подъёмный механизм, состоящий из двух барабанов (сверху и снизу) на фото выше - нижняя часть, на первом фото - верхняя, между барабанами натянута резиновая лента со множеством ковшей, вот кусочек

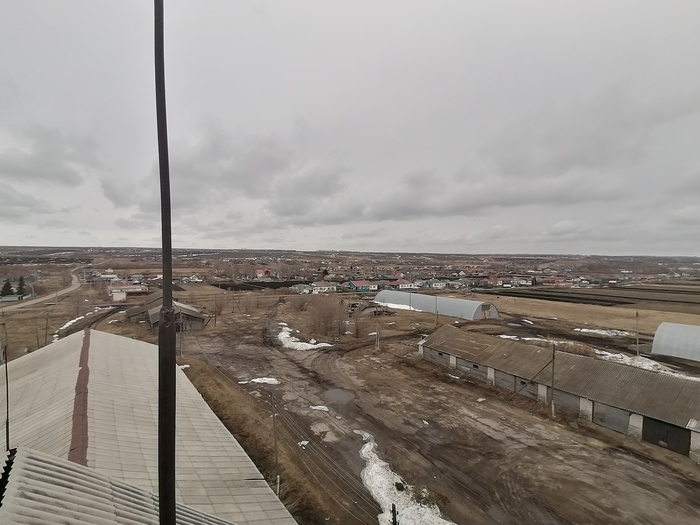

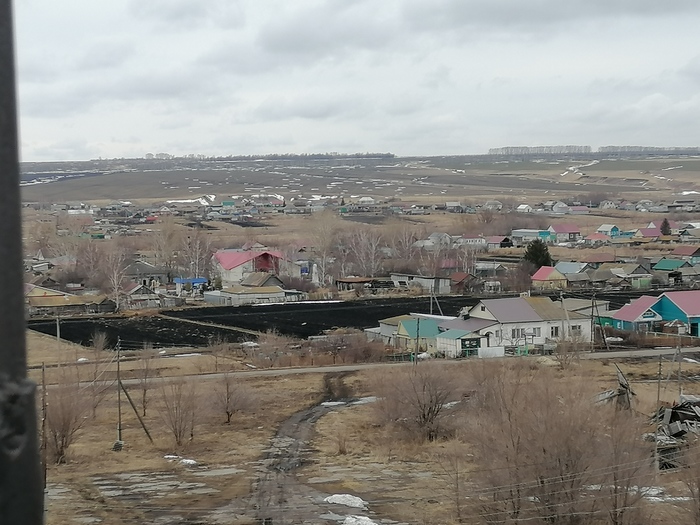

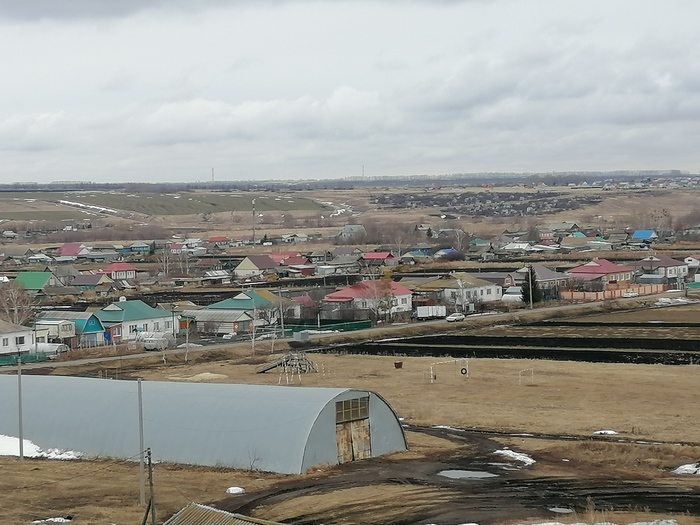

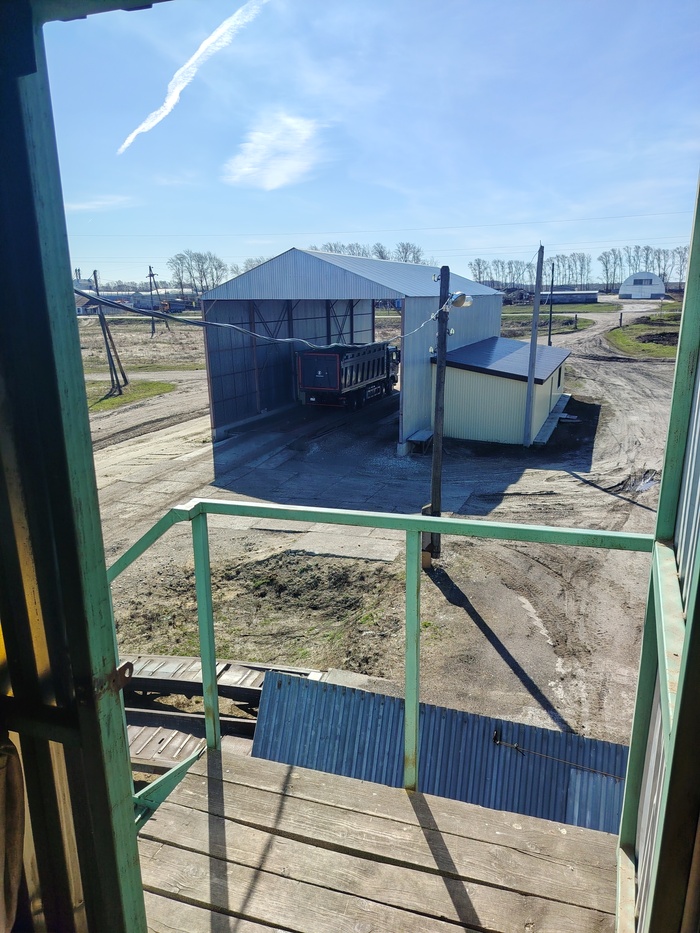

Двигатель на первом фото вращая барабан поднимает ковши с зерном куда следует. Собственно пост начал писать ради пары фото деревни с высоты примерно 20м над поверхностью шарика, ведь посмотреть  на город с высоты несложно в эру небоскрёбов, а на деревню либо коптер, либо мой ЗАВ

Лиге детективов желаю успехов в поиске места по фото

Всем привет! Наверняка многие из вас, проезжая мимо сел и деревень видели похожие постройки

Это зерноочистительный комплекс (ЗАВ), сейчас аграрии выходят из зимней спячки и я вернулся на свой ЗАВ-50, расскажу что и как там внутри.

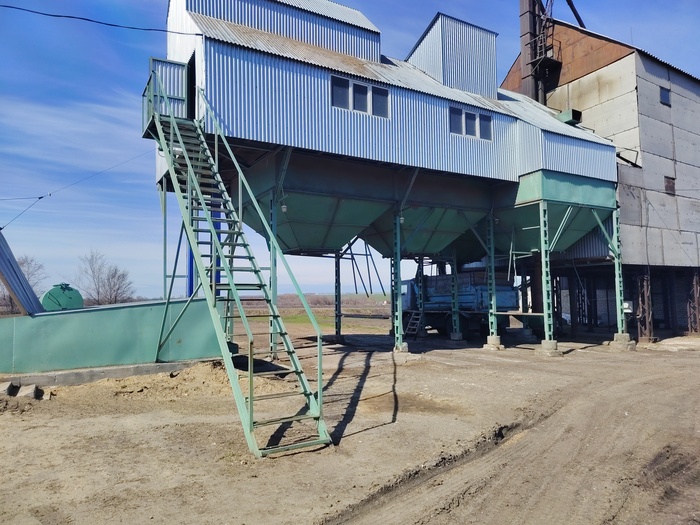

Выглядит мой подопечный вот так

Под ЗАВом 4 бункера (крайний справа двойной) предназначенные для 4 фракций - 2 вида отходов и 2 сорта зерна.

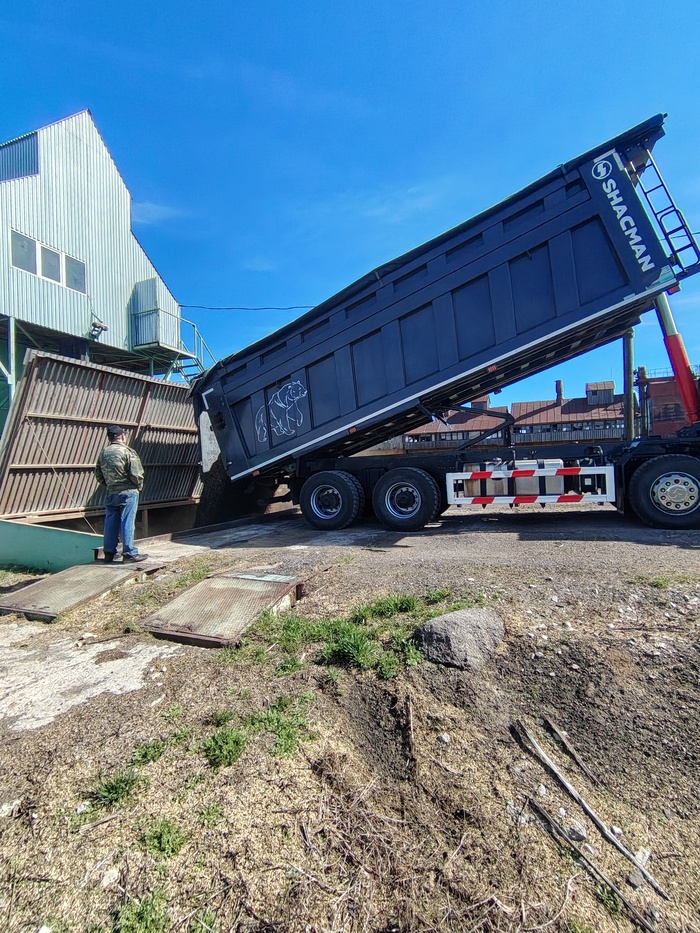

Загрузочная яма

5 метров глубины и около 80 кубов объёма, в неё засыпают зерно предназначенное для очистки.

Вид сверху

Загрузочная нория

Подъёмный механизм, состоящий из двух барабанов (сверху и снизу) и натянутой между ними резиновой ленты со множеством ковшей, барабаны крутятся, лента крутится, зерно в ковшах поднимается наверх.

И попадает в МПО

Машина предварительной очистки зерна не калибрует, да и очищает не очень, внутри мелкоячеистая сетка, типа рабицы, отбивает камни, солому и прочий крупный мусор. Затем зерно попадает в промежуточную норию, которая поднимает его в ОЗФ

Очиститель зерна фракционный - наша звезда! Сверху мощный вентилятор, ниже два вибролотка состоящие из комплекса решет с отверстиями разной формы и размера (под каждую культуру свои) эти вибролотки, просеивая зерно сквозь решета, делят его на 4 фракции: кукольный отход (мусор размером мельче зерна), овсюжный отход ( крупнее зерна) и, собственно зерно 1го и 2го сорта. Видео работы ОЗФ

Для подготовки семян дополнительно используется САД

Сепаратор аэродинамический калибрует зерно не по размеру, как ОЗФ, а по весу отбирая из зерна 1го сорта самое тяжёлое. Принцип работы, если грубо: зерно падает сверху, сбоку дует сильный поток воздуха, чем легче зерно тем дальше отлетает, попадая в соответствующие ячейки (на фото в центре)

Пульт управления

ОБВ

Отдел бункеров вентилируемый - колхозное наследие - четыре 40ка кубовых "банки" раньше продувались горячим воздухом подсушивая зерно, но нам достался уже с демонтированным оборудованием, поэтому используется как временное хранилище.

Ну и напоследок мои соседи - ЗАВы советской постройки, всё ещё в деле! Принадлежат другому хозяйству, стоят напротив

Вроде все, спасибо за внимание.

Сорри за качество, телефон говно, да и я не Ван Гог
