Всем привет! Наверняка многие из вас, проезжая мимо сел и деревень видели похожие постройки

Про работу Сельское хозяйство, Работа, Видео, Длиннопост, Фотография

Это зерноочистительный комплекс (ЗАВ), сейчас аграрии выходят из зимней спячки и я вернулся на свой ЗАВ-50, расскажу что и как там внутри.

Выглядит мой подопечный вот так

Под ЗАВом 4 бункера (крайний справа двойной) предназначенные для 4 фракций - 2 вида отходов и 2 сорта зерна.

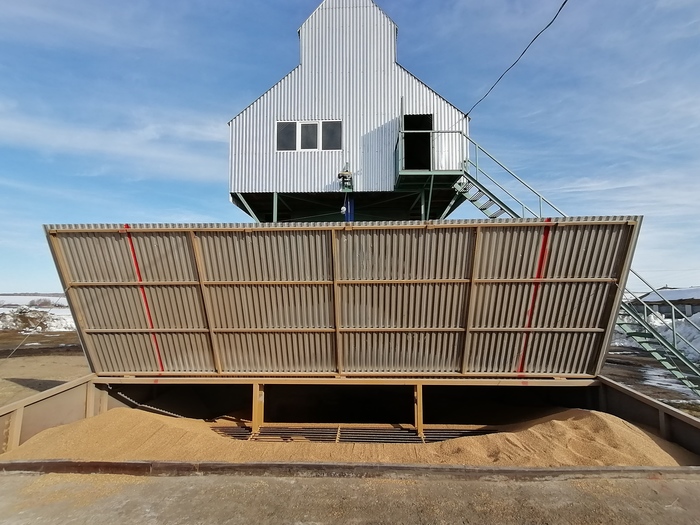

Загрузочная яма

5 метров глубины и около 80 кубов объёма, в неё засыпают зерно предназначенное для очистки.

Вид сверху

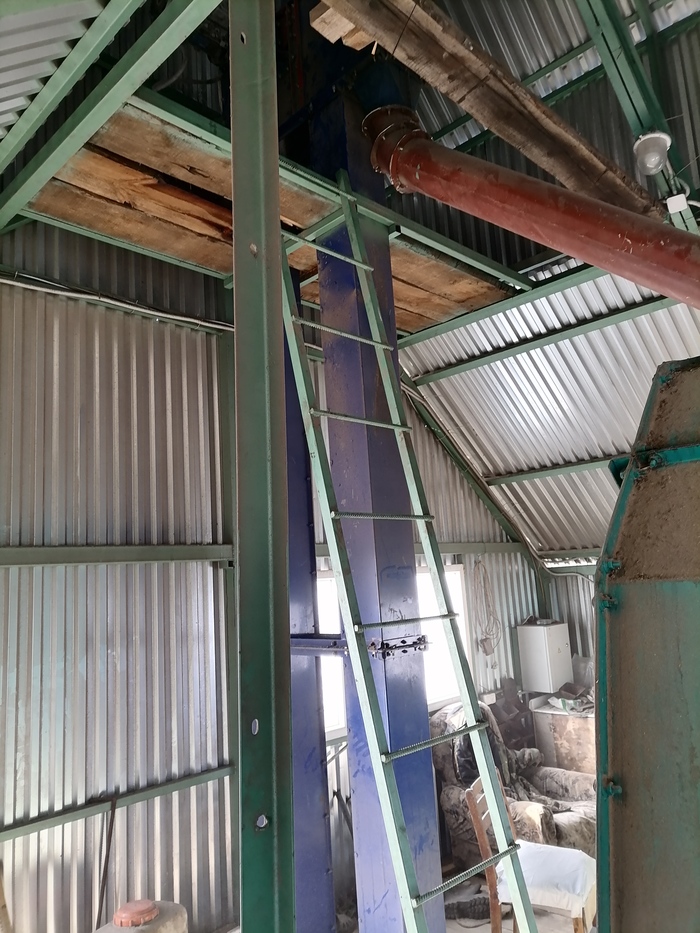

Загрузочная нория

Подъёмный механизм, состоящий из двух барабанов (сверху и снизу) и натянутой между ними резиновой ленты со множеством ковшей, барабаны крутятся, лента крутится, зерно в ковшах поднимается наверх.

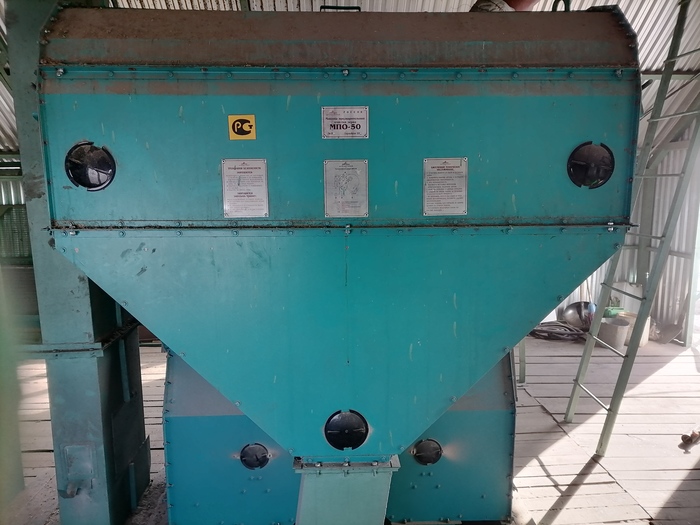

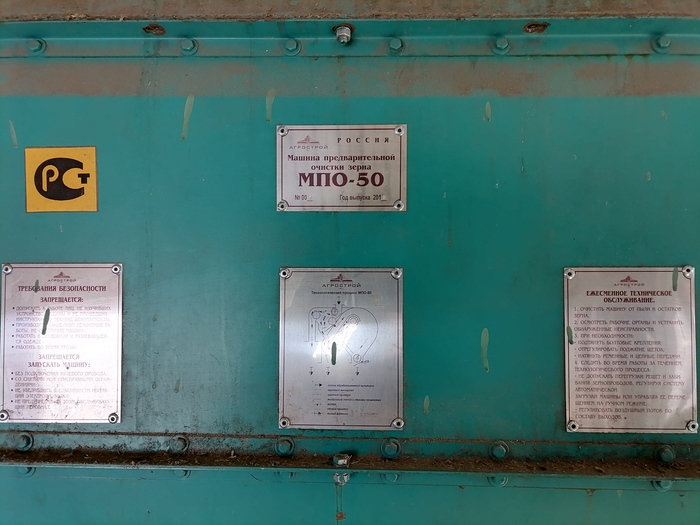

И попадает в МПО

Машина предварительной очистки зерна не калибрует, да и очищает не очень, внутри мелкоячеистая сетка, типа рабицы, отбивает камни, солому и прочий крупный мусор. Затем зерно попадает в промежуточную норию, которая поднимает его в ОЗФ

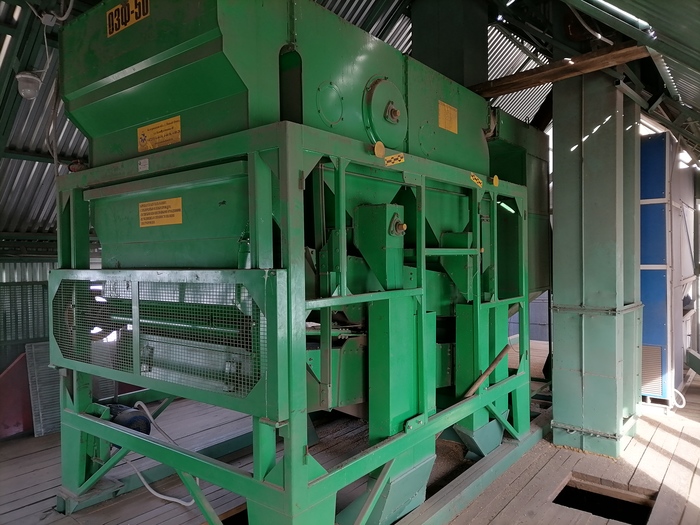

Очиститель зерна фракционный - наша звезда! Сверху мощный вентилятор, ниже два вибролотка состоящие из комплекса решет с отверстиями разной формы и размера (под каждую культуру свои) эти вибролотки, просеивая зерно сквозь решета, делят его на 4 фракции: кукольный отход (мусор размером мельче зерна), овсюжный отход ( крупнее зерна) и, собственно зерно 1го и 2го сорта. Видео работы ОЗФ

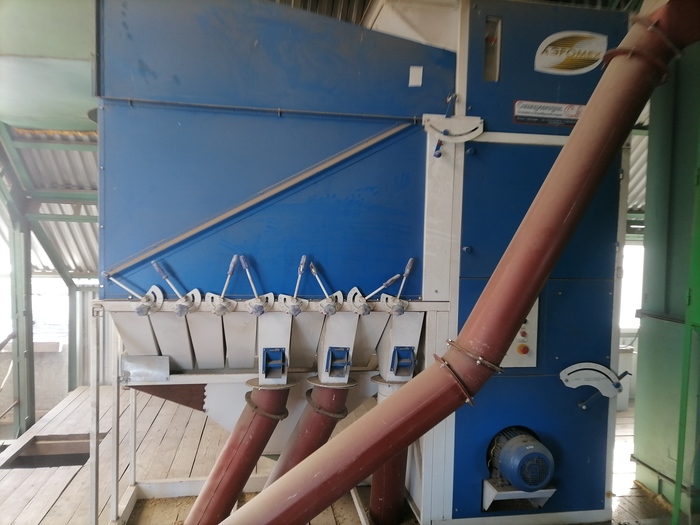

Для подготовки семян дополнительно используется САД

Сепаратор аэродинамический калибрует зерно не по размеру, как ОЗФ, а по весу отбирая из зерна 1го сорта самое тяжёлое. Принцип работы, если грубо: зерно падает сверху, сбоку дует сильный поток воздуха, чем легче зерно тем дальше отлетает, попадая в соответствующие ячейки (на фото в центре)

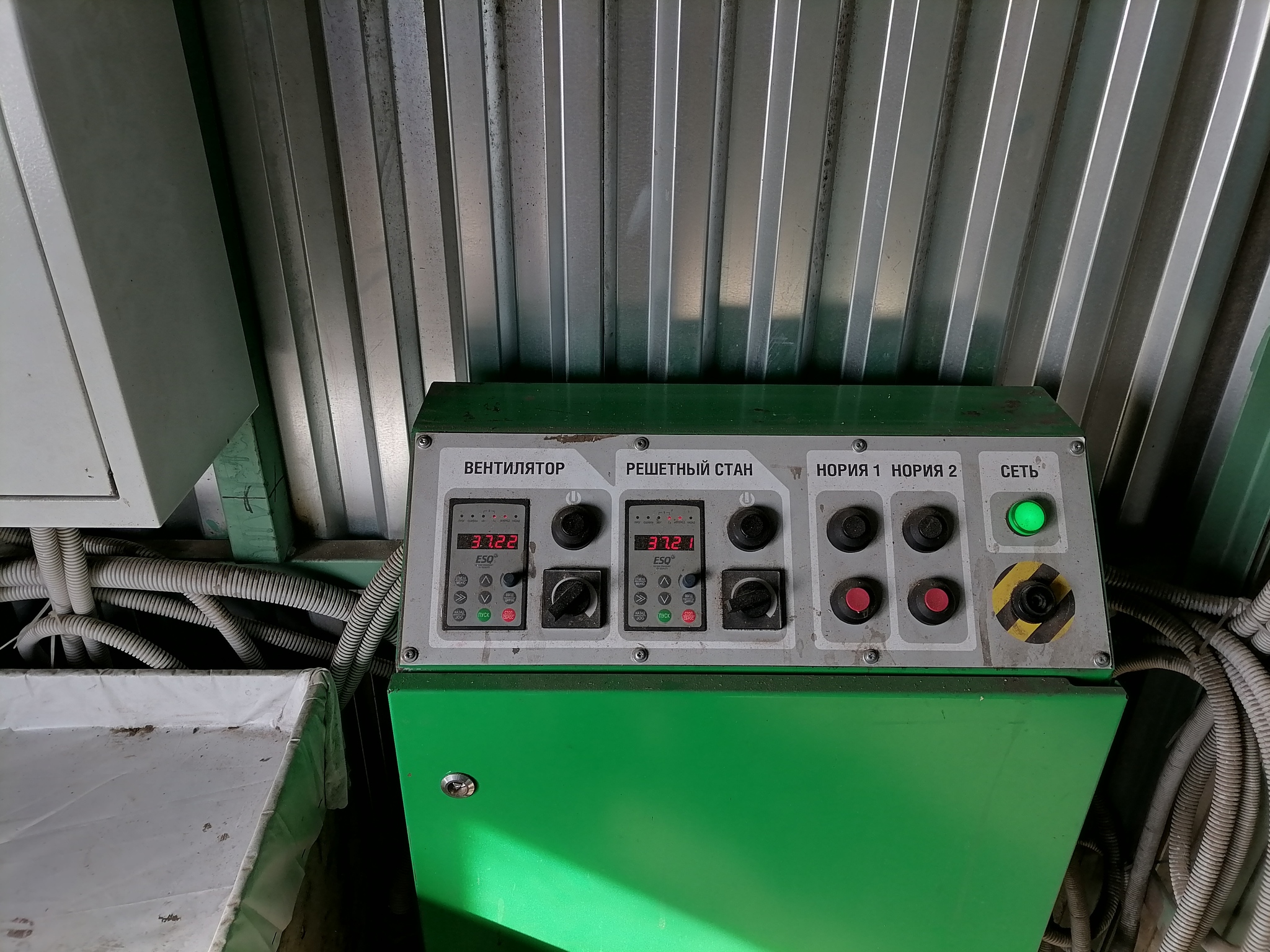

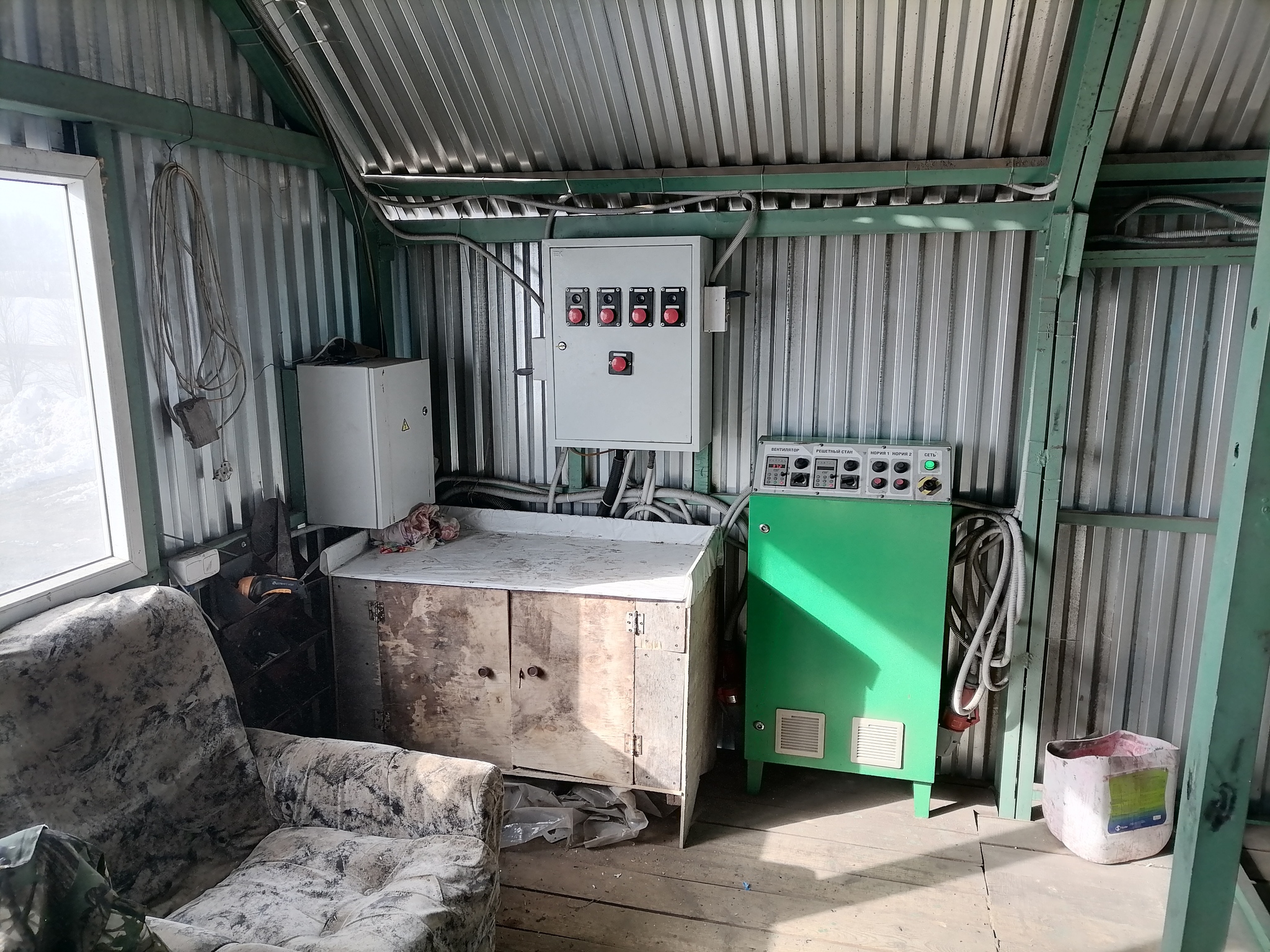

Пульт управления

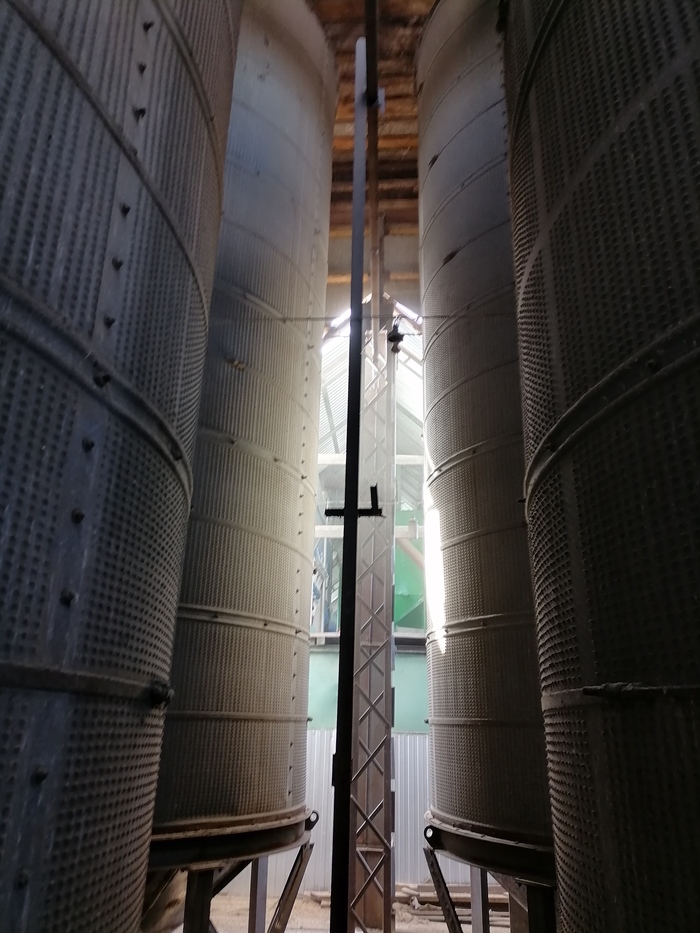

ОБВ

Отдел бункеров вентилируемый - колхозное наследие - четыре 40ка кубовых "банки" раньше продувались горячим воздухом подсушивая зерно, но нам достался уже с демонтированным оборудованием, поэтому используется как временное хранилище.

Ну и напоследок мои соседи - ЗАВы советской постройки, всё ещё в деле! Принадлежат другому хозяйству, стоят напротив

Вроде все, спасибо за внимание.
