Как я выращивал кристаллы из медного купороса
В комментариях под постом @Hammerling я обещал выложить свой процесс выращивания кристалла.
Обещал? - Выкладываю!
Комментарий для минусов прилагается.
ВНИМАНИЕ! ВСЕ ОПИСАННЫЕ ДЕЙСТВИЯ ВЫПОЛНЕНЫ С СОБЛЮДЕНИЕМ ТЕХНИКИ БЕЗОПАСНОСТИ!
ПРЕДИСЛОВИЕ
6 лет назад (именно тогда я учился в 8 классе), для успешной сдачи экзаменов необходимо было написать некое подобие исследовательской работы. В те времена, я немного увлекался химией и именно по этой причине была выбрана тема по выращиванию кристаллов.
ЭТАП НУЛЕВОЙ (подготовка)
Перед тем, как начать выращивать кристаллы, нам необходимо раздобыть: несколько банок, кастрюлю, деревянные(или пластиковые) шпажки, тонкие(но прочные) нитки.
ЭТАП ПЕРВЫЙ (выращивание кристалла- затравки)
1) 200г порошка медного купороса необходимо растворить в 400 мл кипятка (растворять постепенно, добавляя порошок малыми порциями);
Для лучшего эффекта, можно растворить на "водяной бане"(именно для этого нам и нужна кастрюля);
2) Получившийся раствор профильтровываем через ткань(если есть возможность, используем фильтровальную бумагу) и разливаем порциями по 100 мл в 4 банки, ёмкостью 250 мл, которые ставим в разные места (банки необходимо накрыть салфетками);
* Нижняя полка холодильника, t= 5°C (далее Х);
* Батарея центрального отопления, t=27°С (далее Б);
* Подоконник t=18°С, при открытом окне опускается до 5°C (далее П);
* Шкаф с глухими дверцами, t 20°C (далее Ш).
Спустя 5 дней, наблюдаем следующие результаты:
* Х: на дне банки образовалось множество кристаллов - призм правильной формы тёмно синего цвета, с ровными гранями и хорошей прозрачностью (размеры от 8x7 до 10х8 мм);
* Б: на дне банки образовалось плотная осадочная масса светло голубого цвета с бледными включениями, кристаллы мутные неправильной формы(размеры от 0,5 до 2 мм);
* П: на дне банки образовались кристаллы неправильной и правильной формы, тёмно синие, прозрачные (размеры от 2 до 3 мм);
* Ш: на дне банки образовались кристаллы неправильной и правильной формы, тёмно синие, прозрачные (размеры от 5 до 7 мм);
ЭТАП ВТОРОЙ (выращивание монокристалла)
Повторяем действия, описанные в п. 1 первого этапа, далее осторожно подвешиваем на нитях в центре раствора кристаллы- затравки и ставим их в те же самые места.
Спустя неделю, наблюдаем следующее:
* Х: кристалл- призма 30 х 20 мм;
* Б: кристалл неправильной формы 10 х 8 мм;
* П: кристалл- призма 28 х 16 мм;
* Ш: кристалл- призма 25 х 15 мм.

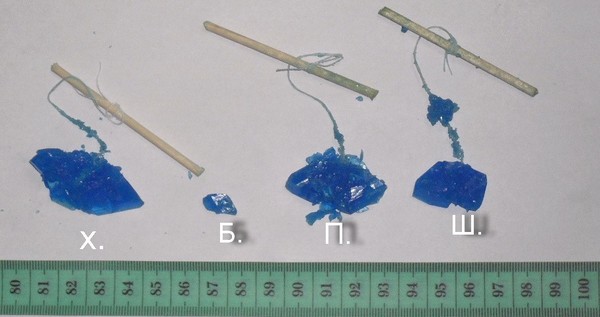

ЭТАП ТРЕТИЙ (выводы)
Кристалл, выращенный в холодильнике:
Самый крупный, наиболее прозрачный, с чёткими гранями и малым количеством кристаллов- паразитов на поверхности;
Кристалл на батарее не изменился в размерах, но его форма стала неправильной, края неровными. Кристалл зарос «паразитами», которые нарушили его рост.
Кристалл, росший на подоконнике - с надтреснутыми краями, сниженной прозрачностью, и с подчёркнутыми зонами роста – всё это объясняется скачкообразным ростом из- за перепада t, при понижении которой рост усиливался.
Кристалл, выращенный в шкафу получился меньше, чем в холодильнике, но остальные их характеристики совпадают;
Таким образом, наиболее благоприятным условием для роста монокристалла в рамках данного эксперимента является стабильная низкая температура (5°C), а наиболее неблагоприятным - высокая (27°C).
К сожаления, фотография очищенного от кристаллов- паразитов и лакированного кристалла была утеряна, как и сам кристалл. Получился он примерно таким, как выглядит на фотографии выше, но без наростов.
P.S. Кристаллы- паразиты - небольшие кристаллические наросты на монокристалле.
ЗАКЛЮЧЕНИЕ
Прошло уже 6 лет, и нет, я не пошел на химфак.
