Когда устал от пятен на посуде, и постоянно выходящей из строя сантехники, первым на ум приходит установка фильтров. Однако колбы для них не самые надёжные и судя по отзывам часто лопаются, потому требуется дополнительно ставить редукторы давления (будут уменьшать давление воды на входе до 3.5 атмосфер). Однако, они могут не справиться с гидроударами, потому в схему включены гасители гидроударов. Как бонус, будет компенсироваться рост давления при повышении температуры холодной воды до комнатной.

Так же, нужны обратные клапана, чтобы не заставлять фильтровать одну и ту же воду дважды, при полном отключении воды. И если, например, отключат только холодную воду, то при открытии однорычажного смесителя горячая вода пойдёт в линию с холодной, что негативно скажется на фильтрах холодной воды (диапазон рабочих температур обычно до 40 °С).

Ну и как вишенка на торте: предфильтры, которые будут фильтровать грубые частицы, типа песка. Они промываемые, а значит их не нужно менять. Требуется периодически открывать кран, который смоет с них грязь в канализацию. В моём случае, в них встроен манометр, и это позволит контролировать как степень их загрязнения, так и работоспособность редукторов давления.

Имейте ввиду, что продаже имеются редукторы, с встроенными обратными клапанами, фильтрами и даже манометрами, в различных комбинациях. Так что предложенную схему можно сделать ещё компактнее.

Проект, занимает пространство 80см в ширину, 25см в глубину и высоту 1 метр. Используются фильтр-колбы формата 10" Big Blue (так же маркируются как 10BB). Фильтры для них можно менять раз в пару месяцев, а не раз в 2 недели, в отличии от 10" Slim Line (10SL).

На случай если колба всё-таки лопнет (не исключён и заводской брак), предусмотрен байпас.

Как Вы видите, на горячую воду всего 2 колбы под фильтры. Это потому, что я не нашёл в продаже фильтры на горячую воду, кроме фильтра грубой очистки и арагона. На холодную выбор больше. И какой ставить второй фильтр - зависит от качества воды. Лучше сделать анализ и выбрать по результатам.

В системе много элементов, потому, ради безопасности, будет встроена система защиты от протечек, и один из датчиков будет находиться на дне сантехнического шкафа.

Чтобы сориентаровать по цене: 10К система защиты от протечек, 1.5К редуктор давления, 1.5К корпус фильтра , 750 предфильтр, фильтры: 4К Арагон, 250 полипропилен на 5мкм

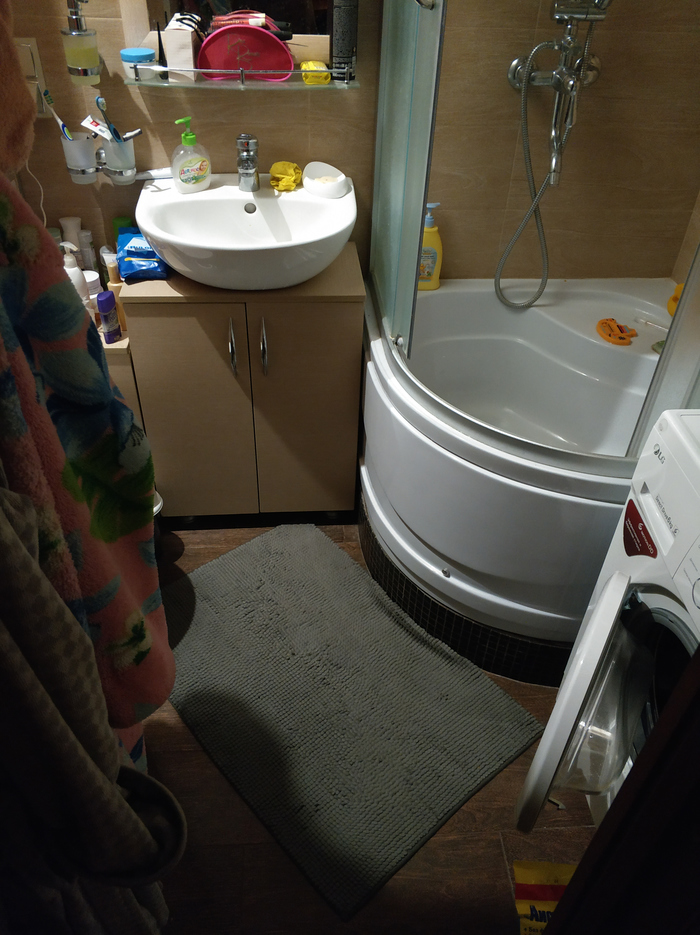

Живя в однушке стараешься использовать каждый сантиметр площади. Вот, что вышло из совмещенного санузла, площадью 3 кв.м.

Угол скошен застройщиком по проекту. Там мини-гардеробная у входа в квартиру. Ванная на самом деле с глубоким поддоном, но модель не так просто найти, так что воображение... Леопардовым цветом отметил короба, которыми были зашиты стояки. Маленький - гипсокартоном и плиткой, большой - мебелью на заказ. Светло коричневые - шкафы на заказ, и все они забиты. Над стиралкой представьте полку, на которой ящик для грязного белья и порошки/кондиционеры.

Всё получилось очень удобно. Но можно было и лучше. Подтверждаю, не доверяйте мастерам на все руки.

Например, вода идёт по трубам одинакового размера. И если включить горячую воду в раковине, то того, кто в душе - окатит холодной водой. Как этого избежать? В моём предыдущем посте прекрасно ответил @Parafraz

Если полипропилен - делайте магистраль толстую с отводами (например, отводы 20 магистраль 32), если сшитый полиэтилен - у него фитинги дорогие - проще сделать коллекторную.

Посмотрим с другой стороны

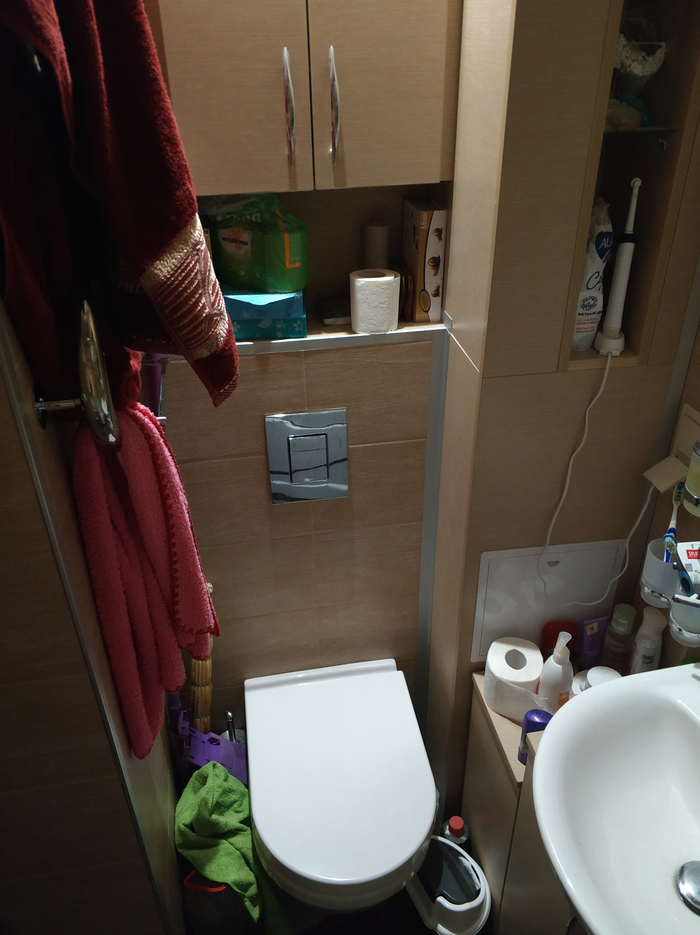

Удобно ли сидеть на унитазе? Да. Даже высокий рост не помеха (190см). Едва заметно касаюсь раковины плечём в минуты расслабления. А вот мыть руки, пока кто-то использует унитаз - удобнее в душе. Верхний край которого, кстати, на высоте 67см. Что очень много. Но так убедил сделать говномастер, из-за того, что сток канализации был высоко от пола. И, потому, он сделал подиум. Сейчас, конечно, понимаю, что надо было перебирать стояк. И что 67см - слишком большая высота для беременной жены.

Напротив стиралки крючки для халатов и полотенец. Поначалу было непривычно, сейчас нормально. Не мешают.

Советую ставить в раковину однорычажный смеситель (поначалу был двухвентильный и это было жутко неудобно). Его можно открыть даже локтем, не пачкая грязными руками.

Душевой уголок размером 90 на 90 см. Максимум, что удалось засунуть. И на грани удобства. Всё таки бьёшься порой об стенки локтями. Ещё одно проблемное место - душевая стойка. Не стоило её размещать ровно посередине. лучше бы сместил влево. Тоже бьюсь. И так как открытая рукоятка смесителя выпирает на 20см, её очень легко задеть.

Можете оценить объём душа с другого ракурса.

Полотенце на плане - на самом деле полотенцесушитель. И совершенно не мешает, как могло бы показаться.

Да, всё захламлено. Это суровый быт. Все ящики тоже полностью заставлены. Тот, что над унитазом можно было бы сделать и поглубже. Это не помешало бы.

В качестве дежурного освещения стоит 1 точечный светильник прямо над унитазом. Кстати на фото выше, только он и светит. Как оказалось даже самого слабого (кажется 3 Вт) - много. Стоило поискать послабее. Бьёт по глазам после темноты.

Вам кажется, что слишком сильно все напихано? А теперь представьте, что нет балкона и бельё сушится в ванной вот так:

Вот тут уже рост играет злую шутку и иногда приходится наклоняться при входе, или перевешивать бельё, которое по мнению жены совершенно не мешает.

То чего не хватает: гигиенический душ, фильтры для воды, обратные клапана, редукторы давления. Поэтому сразу их предусматриваю в Проекте сан узла для новой квартиры. И наконец-то будет балкон. Нечего белью делать в ванной, только если ситуация не безвыходная.

Основная идея - уместить ванную, стиралку и фильтры для воды в совместном сан узле квартиры с центральным водоснабжением. С упором на эргономику.

Всё весьма условно, особо не придирайтесь.

Габариты комнаты 1915х2265. Ванна 1600х1000. Стиралка шириной 60см, глубиной 45см + 5см на подключение. Раковина 60 см на тумбе шириной 70см. Справа от неё (на полу в углу) ящик для грязного белья. Будет сделан уже по факту и на заказ.

Слева от унитаза гигиенический душ со смесителем, справа ёршик. Они на расстоянии от стены, т.к. планируется зашить плиткой инсталляцию, почти вплотную к ванной.

Над унитазом шкаф для фильтров шириной 80см. Глубиной 25см. Высота будет подобрана после монтажа оборудования.

Фильтры нужно будет менять примерно раз в 2-3 месяца. Предфильтр на 200мкм - промывной, с манометром. Второй фильтр на холодную воду ещё не знаю какой ставить. Эта вода будет напрямую подаваться, в том числе, к ультразвуковому увлажнителю в детской комнате.

О итоговой цене стараюсь не думать. Пока что: 21К ванна, 3К карниз для шторок, 8К встроенные смеситель и переключатель потоков, 9К инсталяция, 10К система защиты от протечек, 1.5К редуктор давления, 1.5К корпус фильтра , 750 предфильтр

Многое ещё не куплено, пока только основные узлы, которые нужны для монтажа водоснабжения и канализации.

На этом содержательная часть закончена, ниже ещё пара ракурсов и наброски водоснабжения и канализации. Пост без рейтинга, т.к. не знаю к кому можно обратиться и довериться с вопросами и потому прошу помощи у сведущих (особенно в проектировании систем водоснабжения и канализация) людей. Готов заплатить за потраченное время. Фонд в 1000 рублей будет раздёлен по итогам суток среди лучших ответов/советов. Итак, вопросы:

1. В какой точке лучше добавить резервную линию к потребителям воды, на случай, если, например, лопнет фильтр-колба? Пока планируется подключение после редукторов давления.

2. Стоит ли добавить манометры и/или редукторы на выходе к потребителям? По идее, падение напора вполне заметно на глаз.

3. Как лучше подключить полотенцесушитель для данного случая? Хотелось бы боковое подключение, но сантехник настаивает на нижнем, ввиду сложности подключения. Полотенцесушитель поддерживает любое.

4. Стоит ли в данном случае подключать потребители по коллекторной схеме?

5. Какой фильтр предложите в качестве второго для холодной воды? На кухне планируется обратный осмос.

6. Стоит ли для кухни установить отдельную систему защиты от протечек? Планируется ещё и посудомойка.

7. Стоит ли ставить полифосфатные фильтры для стиральной/посудомоечной машины

8. Чем шумоизолировать канализацию? На текущей квартире у меня она обёрнута автомобильной шумкой. Полагаю, что это колхоз-вариант. Тем не менее она неплохо справляется с задачей, учитывая, что дополнительно закрыта ДСП.

9. Стоит ли делать звукоизоляцию потолка (планируется натяжной)? Пола (плитка)? В остальных комнатах планируется звукоизоляция потолка (плитами из стекловолокна) и возможно подложка под ламинат.

Любые комментарии приветствуются. Ибо опыт в проектировании крайне поверхностный.

Набросок канализации. Уклон планируется 0,03. Хотя сантехник говорил о 0,02 для ванной и 0,015 для кухни. Насколько понимаю все горизонтальные повороты стоит делать частями с углом поворота 45 градусов. Вопрос 10: Стоит ли делать такой же уклон в местах присоединения вертикали к горизонтали (например чёрная точка на картинке ниже)? И при присоединении к стояку (на кухне он отдельный).

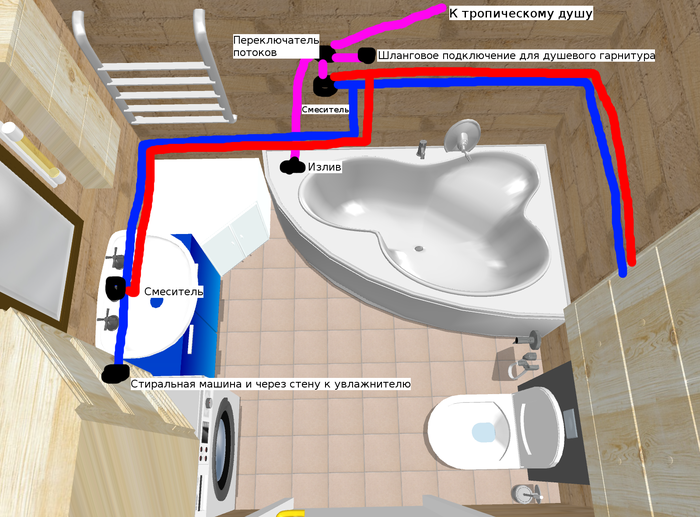

Набросок водоснабжения. Планируется теплоизолировать трубы с горячей водой и после смесителя.

Ещё пара ракурсов

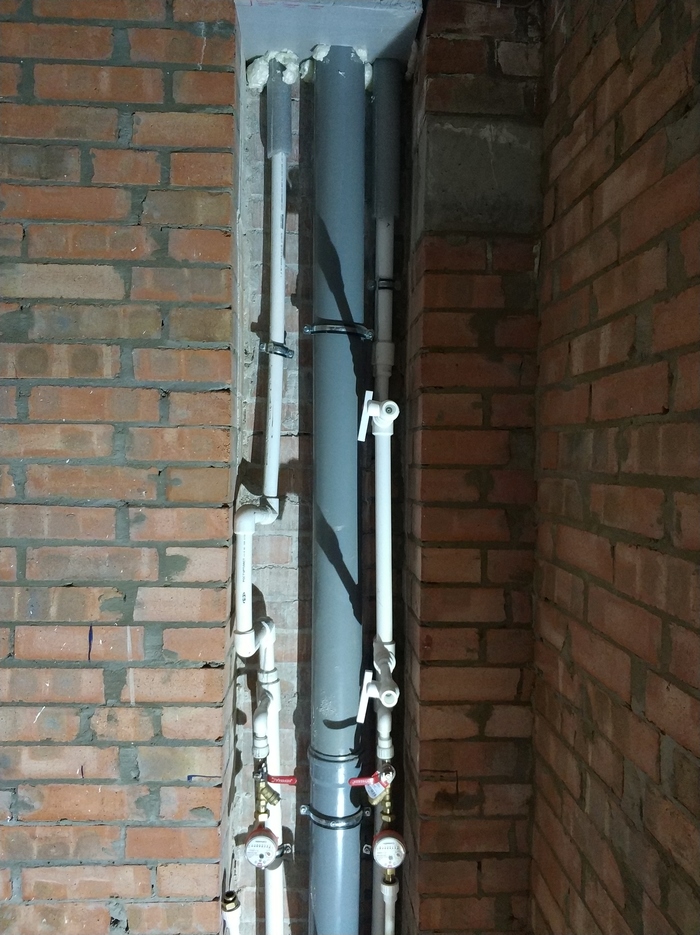

Фото стояка, как достался от застройщика. Слив не попал в кадр, он на уровне пола.

Экстра-вопрос №11 для тех, кто дочитал до конца: Планирую поставить во всех комнатах системы приточной вентиляции, соответственно вопрос в том, как грамотно организовать вентиляцию в ванной? Стоит ли дополнительно вывести вентиляционный канал в коридор (показан красным)? И стоит ли делать отверстия в несущей стене (2,5 кирпича) или лучше провести через окно (придётся менять окна)?
