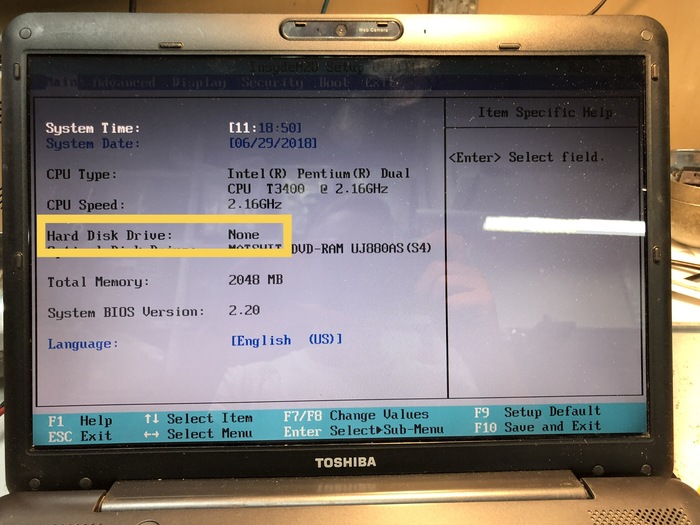

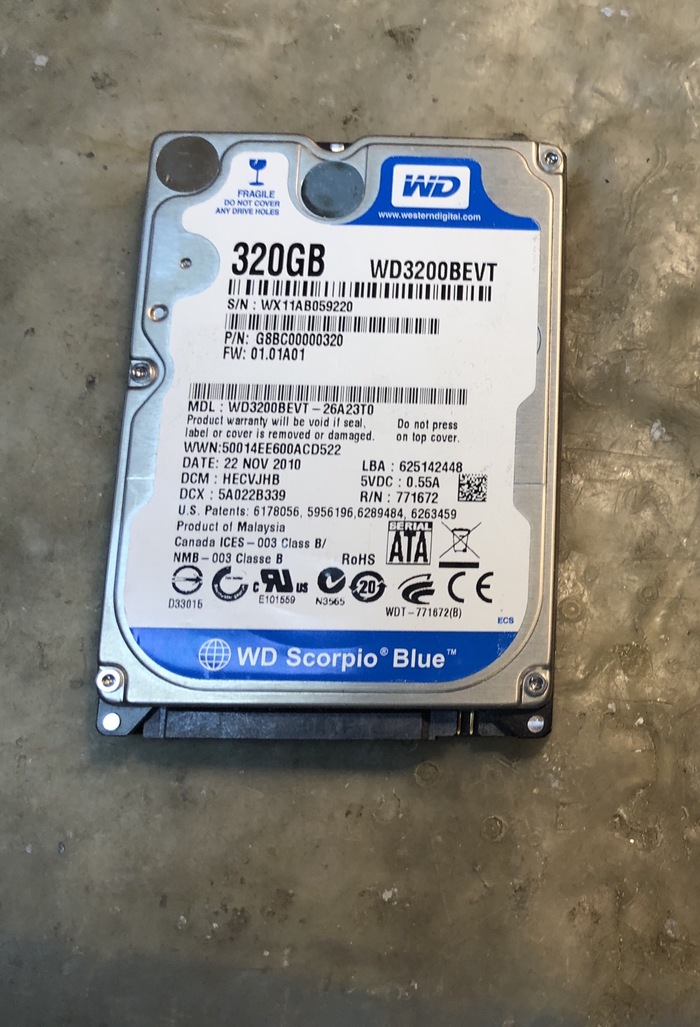

Всем привет.  Обычно я занимаюсь ремонтом ноутбуков, но тут возникла острая необходимость реанимировать жесткий диск без признаков жизни - неопределяется системой.

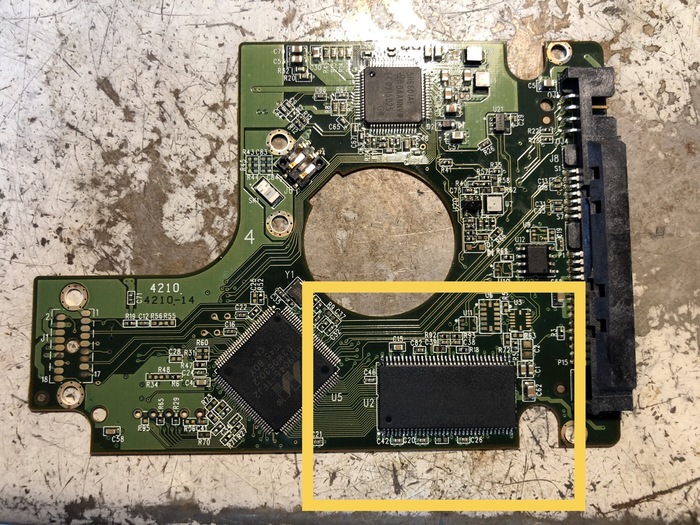

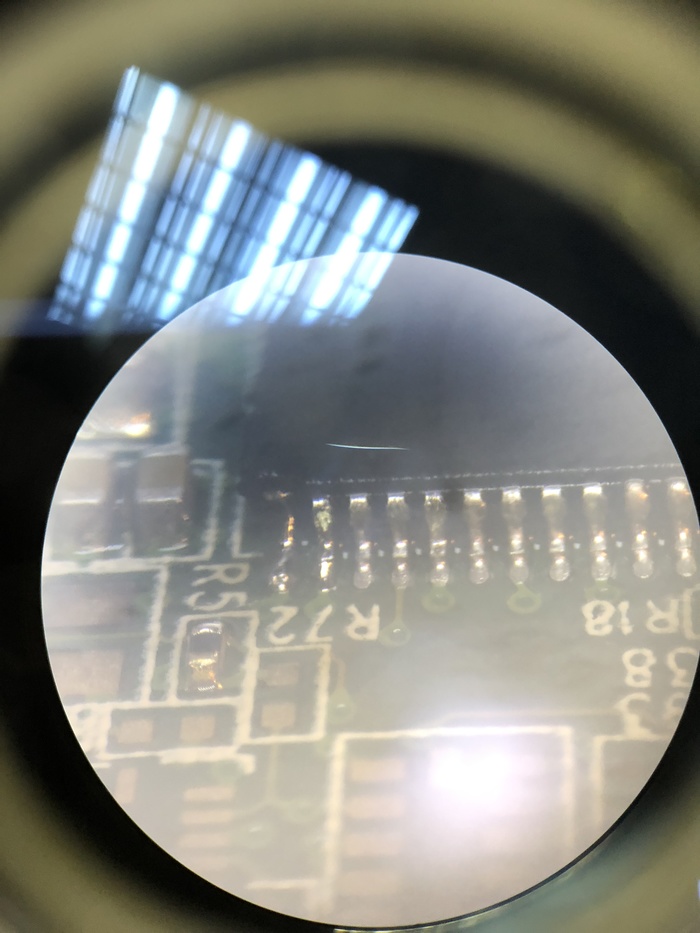

После вскрытия и внимательного осмотра компонентов заметил деформацию ножек микросхемы памяти.

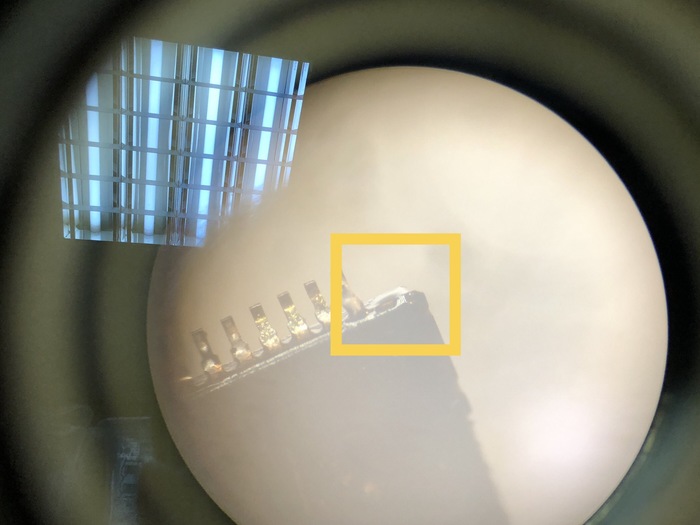

При отпайке микросхемы у неё отвалилось 2 ножки и несколько дорожек с печатной платы.

Вторая ножка отвадилась также с другой стороны микросхемы

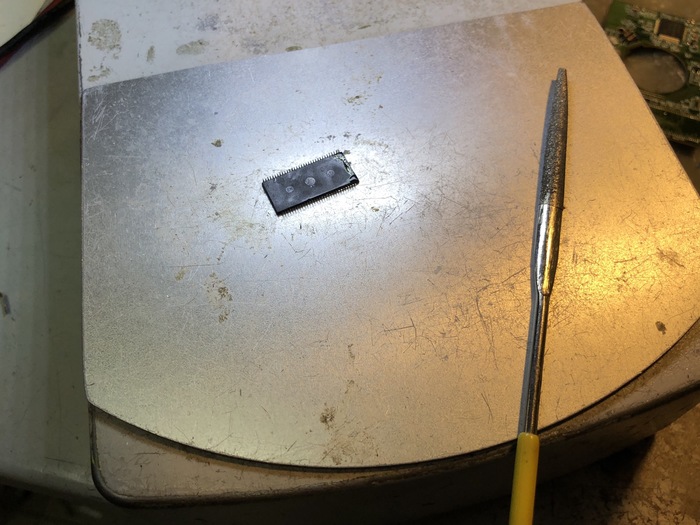

Что бы подпаятся к отвалившейся ножке, с помощью надфиля пришлось стачить часть корпуса микросхемы.

Так как по совершенной случайности под рукой оказалась плата от точно такого же диска без чипа памяти, решено было не восстанавливать ножки на старой плате, а поставить память на донора и поменять микросхему ПЗУ дисков.

Не роняйте ваши ноутбуки.

А всем москвичам, если вдруг уроните или ещё какая беда случится, можно написать мне dmddr@mail.ru и я вам постараюсь помочь.

Всем привет. Во времена кризиса, очень популярны стали бюджетные модели ноутбуков построенные на однокристальной системе. На плате один процессор, которые выполняет большинство функций.

Производитель пытаясь максимально сэкономить, не устанавливает копеечную антистатическую защиту(ESD), без которой процессоры очень часто выходят из строя и ко мне в сервис такие ноутбуки попадают стопками ))

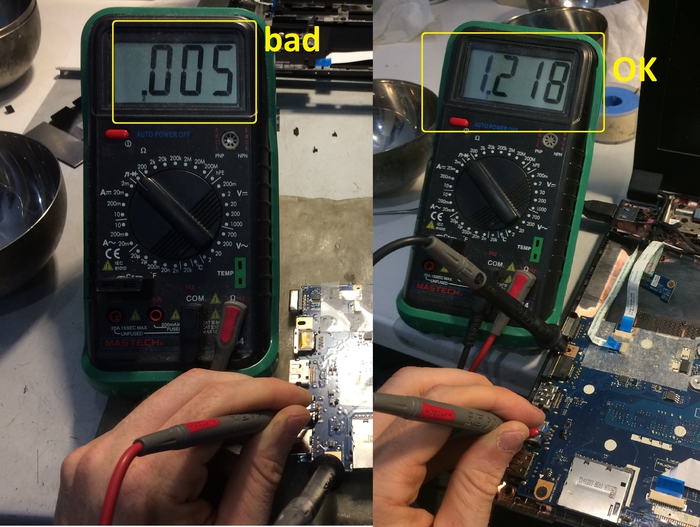

В большинстве случаев процессор пробивается статикой через USB порты по шине данных. И если вдруг у вас перестал включаться или пропало изображение на ноутбуке с однокристальной системой, можно самостоятельно провести диагностику, прозвонив мультиметром (режим прозвонки) шину данных на USB порте(2 центральных пина). В большинстве случаев при неисправном процессоре сопротивление будет не больше 100 ом.

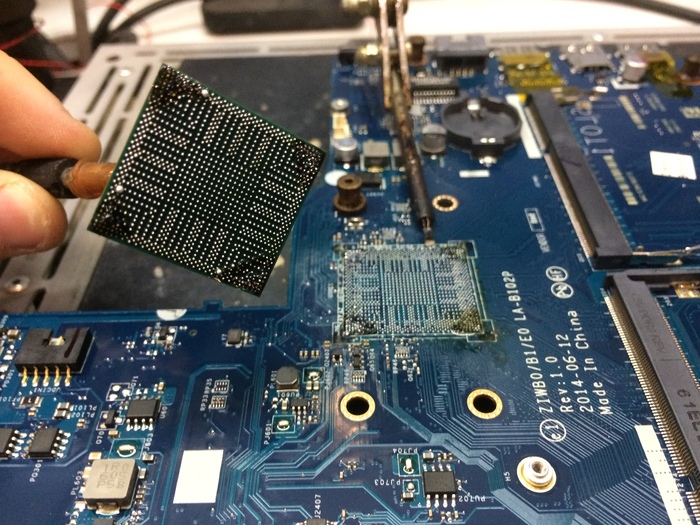

Восстановить такой ноутбук будет возможно только заменой процессора.

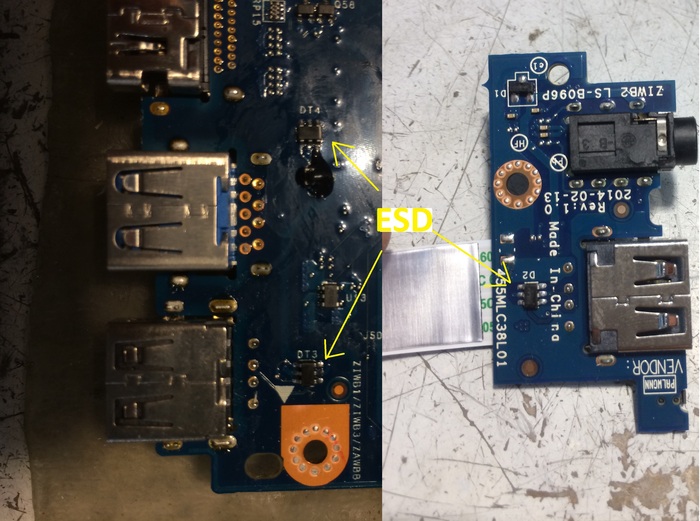

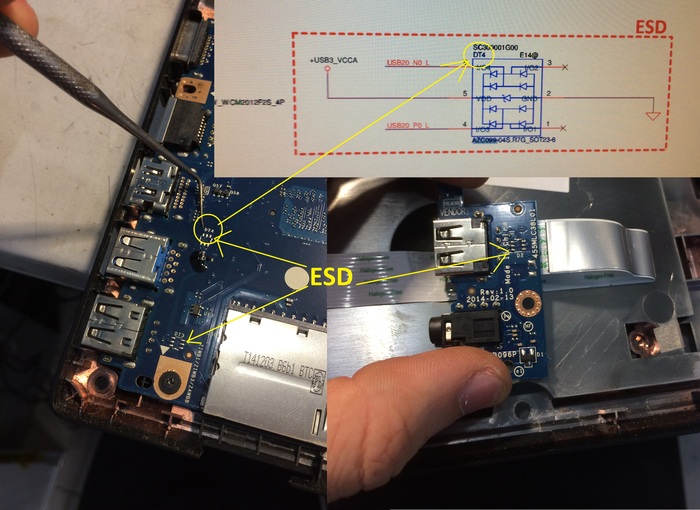

И для дальнейшей надежной работы потребуется установить SMD компоненты для ESD защиты. (Для них место под пайку даже есть, экономия или коммерческий ход, что бы ноутбуки долго не служили)

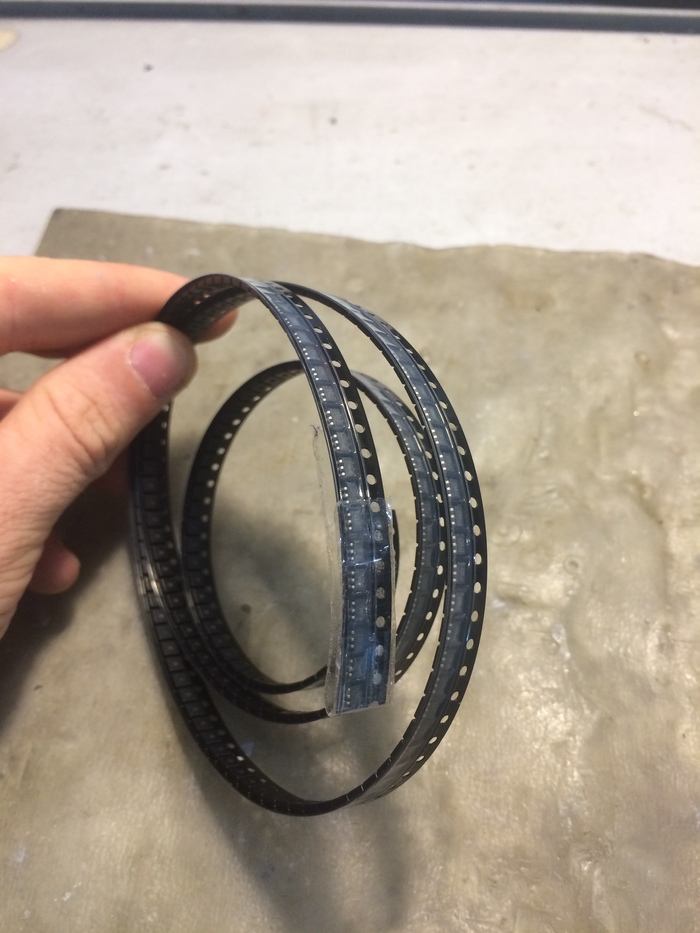

Для этого заказал парочку ))

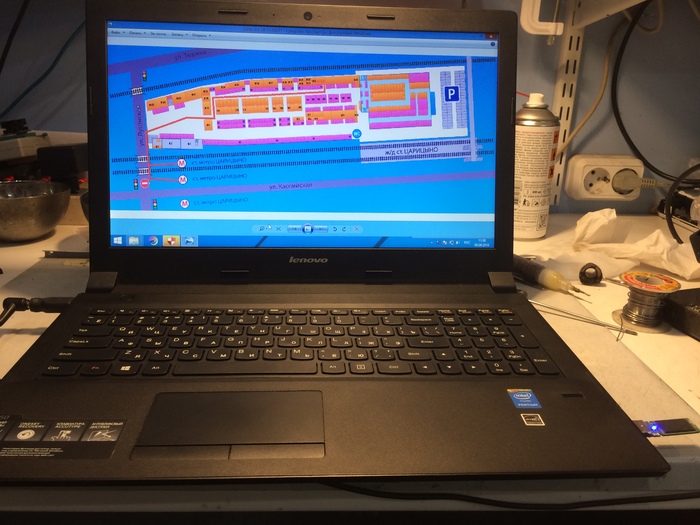

После, замены процессора и установки ESD компонентов, дальнейшее попадание ноутбука в сервис маловероятно, если конечно корпус не развалиться)) (на пластике тоже сэкономили)

По всем вопросам можно на dmddr@mail.ru

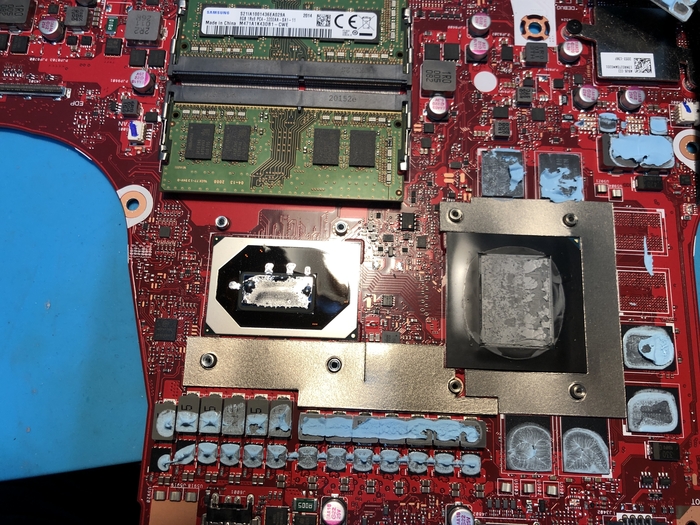

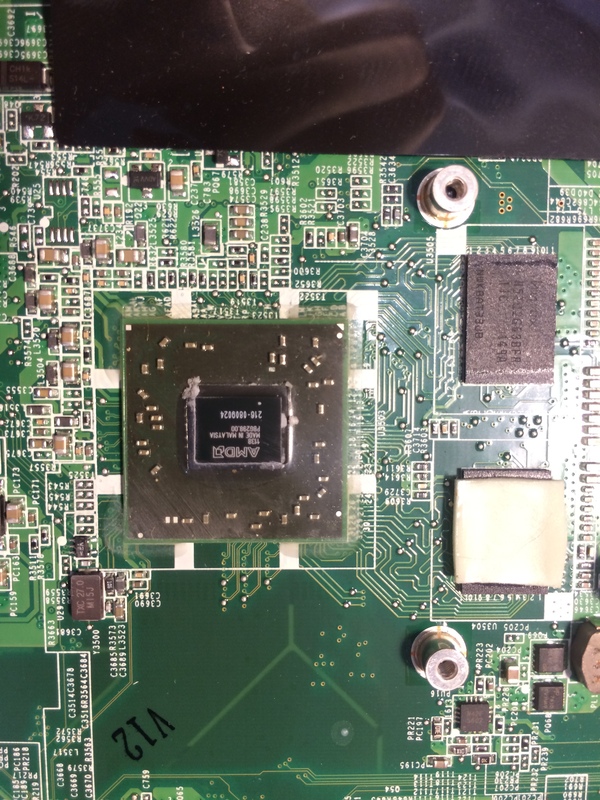

Заводская наклейка на видеочипе, частично наклеена на кристалл, ни о каком плотном прилигании охлаждения говорить не приходится... случай не первый :)
