Привет, Комрады!

Ну что, случилось! Китайцы выпустили электронную плату четырехразрядных часов для советских газо-разрядных индикаторов (ГРИ) ИН-12.

Я считаю это прорывом. Во-первых отсутствуют секунды, которые нахрен не нужны. (ИХМО). Т.е. нужно не 6 ламп, а только 4: соответственно стоимость ламп падает на 30%.

Во-вторых ИН-12 пока много и они не востребованы (как ИН-14), и цена на них около 100 рублей (против 400р за ИН-14). Пока!

Сама же плата на известном сайте стоит меньше 2000р. (без самих ламп).

Конечно, версия для ИН-12 много проще, чем для QS-30, скажем. Но, имеет основные функции: отображение времени, подсветка, ночной режим по желанию (при котором индикаторы не горят с 22-00 до 7-00). Семь цветов подсветки, которые можно отключить или поставить режим смены цвета каждый день. Сохранение хода при отключении питания. А управляется всего двумя кнопками.

Но мой пост по сути про корпус для этих часов. Как старые теплые лампы осовременить функционально и вернуть их в их родную среду 60-х – 70-х годов…

А заодно и нам понастальгировать: делали же раньше! )))

Итак, полазив по интернету, наткнулся на понравившиеся самодельные часы. Мне понравился дизайн этих часов: линии корпуса – два пересекающихся эллипса. Решил взять такой дизайн за основу. Автора лично не знаю, но часы выглядят классно! А сам дизайн корпуса я так понимаю, что придумал Пикабушник PeroonN.

Технологию изготовления корпуса я немного упростил. У меня плата крепится на переднюю панель через деревянные шипы.

Несколько часов за Иллюстратором, и выкройка для лазерной резки фанеры готова.

Ну а дальше дело техники.

Осталось сделать корпус.

Склеиваем боковинки.

Со стороны передней панели приклеиваем верхнюю гибкую панель. Заднюю панель не клеим! Используем ее только как опору.

Затем нижнюю.Нижнюю также не приклеиваем к задней панели. Затем вклеиваем шипы для крепления платы часов и задней панели.

Получаем довольно жесткий корпус с открывающейся задней стенкой.

Морилка, акриловый лак.

На задней панели гнездо для питания и две управляющие кнопки.

ВНИМАНИЕ! Питание 5 вольт.  Подойдет любой блок питания для смартфона.

Да, и китайские товарищи, ждем плату под декатрон! Чтобы точки по кругу бегали вместо секунд. )))

Ну и наконец - самое сложное: решить нужен ли кантик и рамки индикаторов! (Они есть на выкройке) )))

Для меня это было самым мучительным. Через 2 недели мучений все-таки кантик приклеил...

Ну и о планах. В планах сделать такой корпус. Выкройка уже есть.

Ну и традиционно ссылки:

Ссылки на предыдущие посты - текстовые часы Text O’Clock здесь и здесь.

Пост о Часах на вакуумных газоразрядных лампах ИН-14 здесь.

С вопросами, которые запрещены правилами сайта в комментариях, можете обращаться на почту alex965@mail.ru, дабы не получать минусы от модераторов и им сочувствующих. )))

Да, есть. Да, могу...

Привет, Единомышленники!

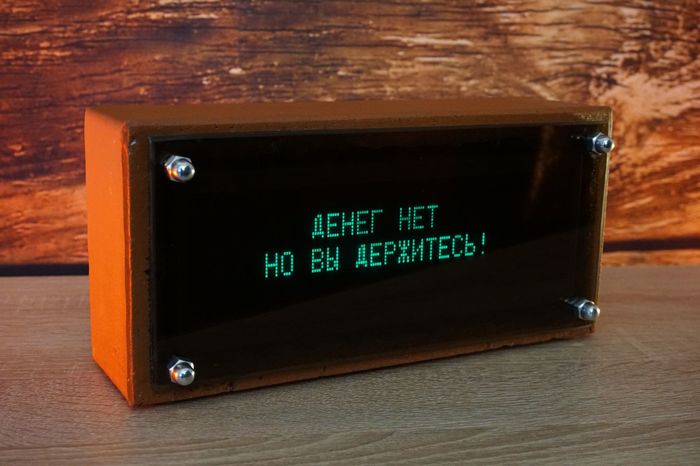

Сделал намедни на заказ Текстовые часы. Особо разгуляться моей фантазии не было возможности, ибо заказчик попросил сделать ему «точно такие же», как были в одном из моих предыдущих постов (ссылка на него будет в конце).

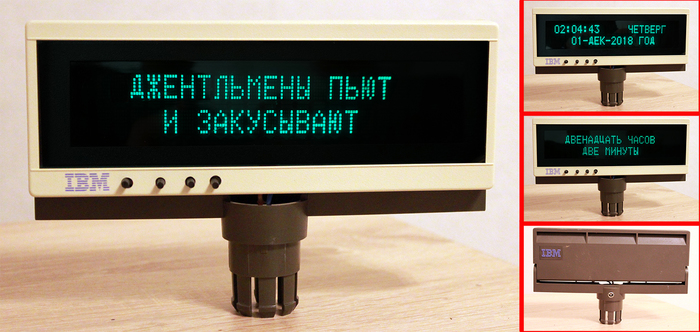

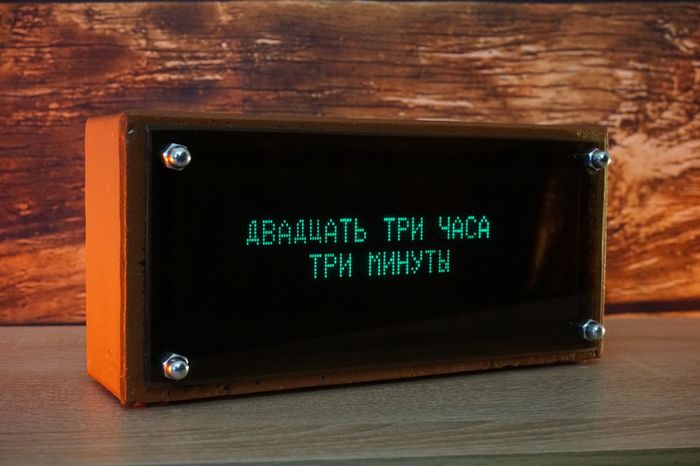

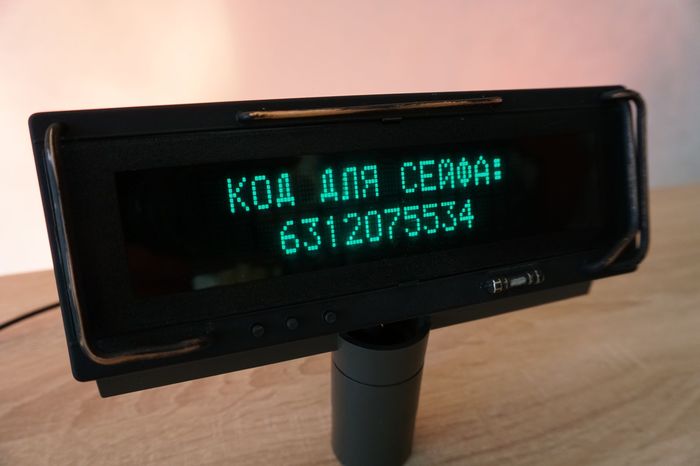

Часы сделаны из конструктора часов Text O’Clock на базе VFD индикатора и микроконтроллера. Конструкторы эти мы также сами паяем (а вернее спаиваем).

Единственное, хотелось использовать облицовочный кирпич не очень стандартный. Я и нашел такой в одном из строительных супермаркетов.

Также не стал устанавливать темно-зеленый фильтр в рамке, хотя заказчику этот фильтр дал, потому что если часы будут стоять в спальне, то свет от них достаточно яркий: своего рода ночник получается.

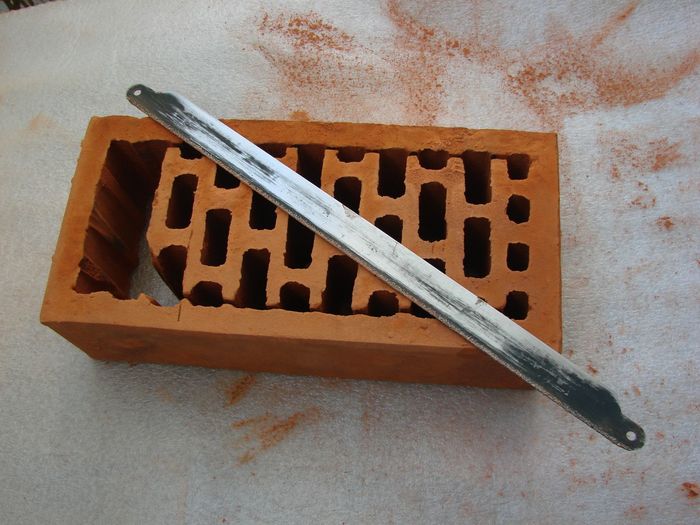

Резку кирпича, а вернее вырезку внутренней части я показывать не буду, тем более она есть в моих предыдущих постах.

Кирпич покрывается морилкой для придания ему эффекта старины и лофтовости (по-моему это я такое слово изобрел, так что при его употреблении ссылки на мои работы обязательна))). Затем акриловым лаком. Внутрь прикрепляется родной корпус VFD индикатора от кассового аппарата, куда и монтируется электронная начинка (всего три платы).

На задней панели выводится кнопка выбора режимов (а их, напомню, три: цифровой текстовый и режим оригинальных фраз) и три кнопки установки времени и даты; а также разъем питания.

Ну и, конечно, не забываем про войлочные пятки.

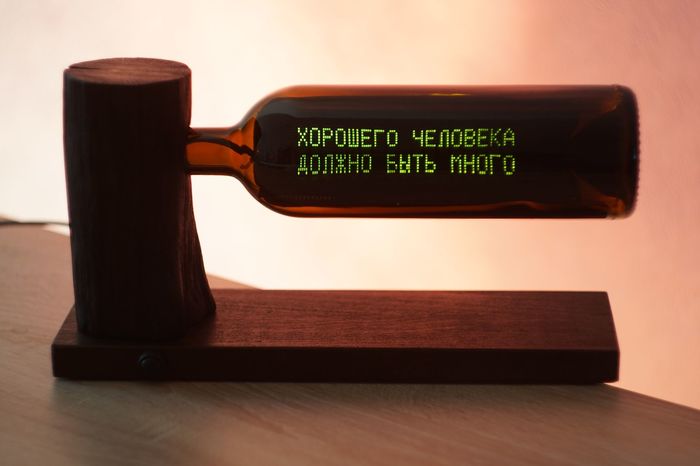

В качестве планов на будущее одна из идей часов Text O’Clock «Бутылка в кирпиче» по аналогии сосиски в тесте. )))

Ну и ссылки:

Ссылки на предыдущие текстовые часы Text O’Clock здесь и здесь.

Пост о Часах на вакуумных газоразрядных лампах ИН-14 здесь.

С вопросами, которые запрещены правилами сайта в комментариях, можете обращаться на почту alex965@mail.ru, дабы не получать минусы от модераторов и им сочувствующих. )))

Привет, Творцы!

Здесь я хочу рассказать продолжение моей истории, по изготовлению Schwibbogenа. Уже второго.

Ссылка на первый будет в конце этого поста. Там же рассказ, а что это такое.

Здесь я только скажу, что это традиционный немецкий Рождественский светильник на окно.

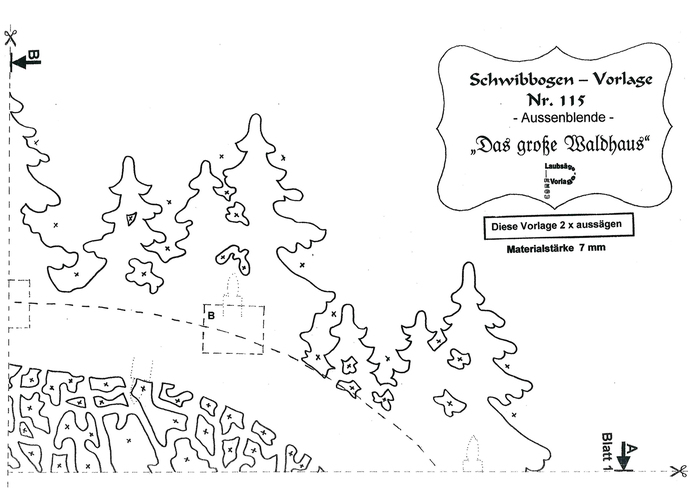

Итак, захотелось мне красоты! Ну а красота стоит денег. На ebay нашел и заказал у немцев чертежи традиционного Schwibbogen.

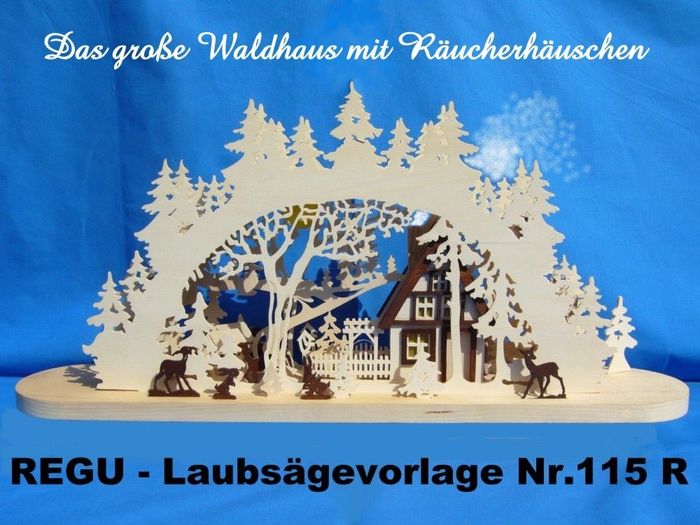

Выбор достаточно большой. Я выбрал 5-ти слойный Schwibbogen, не считая отдельных фигурок. Долго его искал в интернете не халяву, но так и не нашел.)))

Чтобы не связываться с нашей почтой, выслал заказ знакомым в Германии, попросил их отсканировать и прислать мне. Оказалось, что правильно сделал: через 3 дня чертежи были уже у меня.

Но эти чертежи для выпиливания лобзиком на листах А4. Переводятся они при помощи копирки. Мне же нужны были непрерываемые контуры.

Теперь предстояло поработать в Фотошопе и Иллюстраторе, чтобы подготовить файлы для станка лазерной резки.

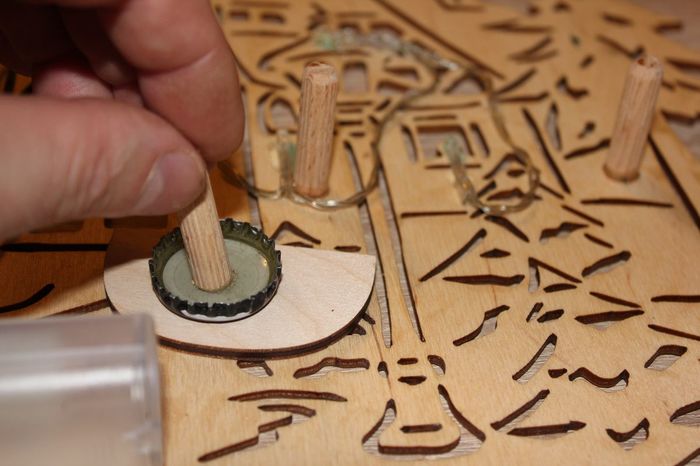

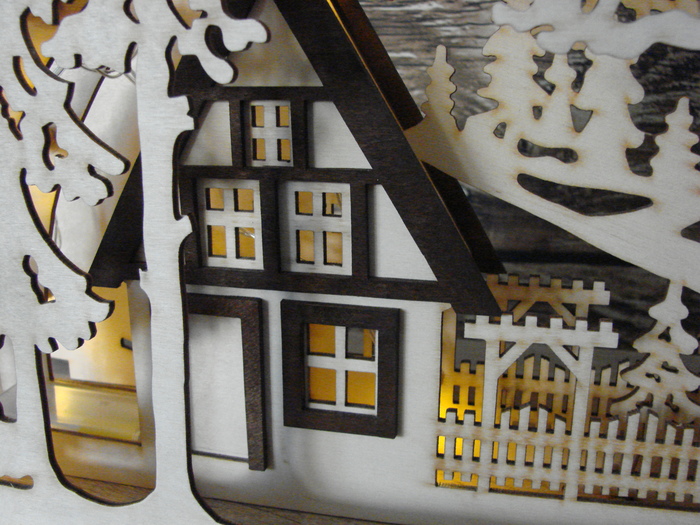

После вырезки из 3мм фанеры, я решил отойти от традиционной конструкции на толстом основании. В предыдущем посте о Schwibbogen я опробовал крепление слоев на мебельных шипах при помощи эпоксидной смолы. Технология мне понравилась: светильник получается легким и ажурным. Правда, и хрупким. Конструкцию можно укрепить, пройдясь второй раз эпоксидной смолой по точкам крепления шипов.

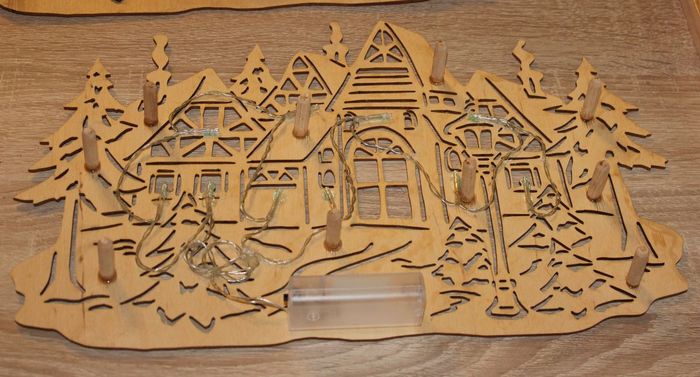

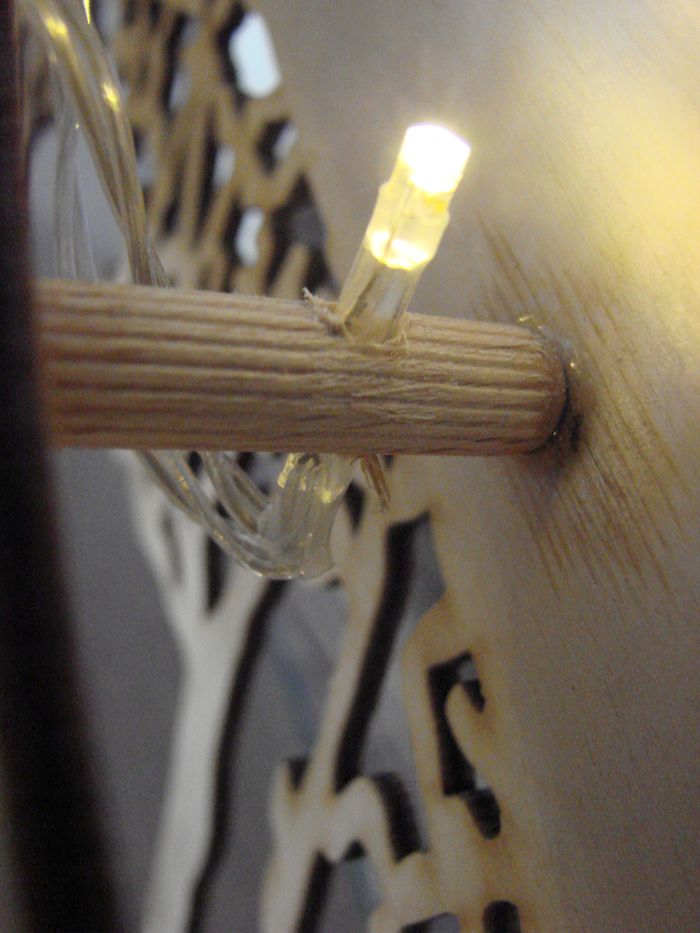

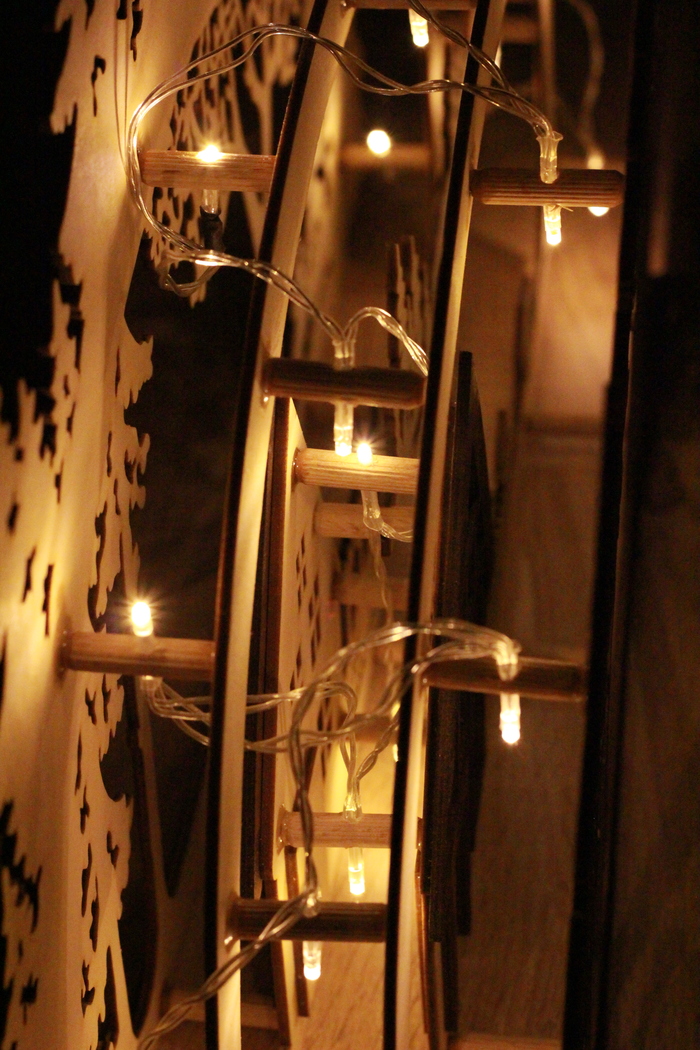

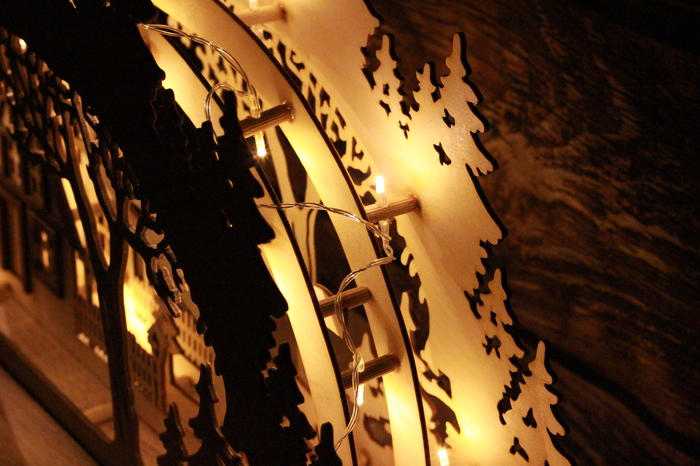

После затвердевания смолы в шипах сверлим отверстия диаметром 4мм и вставляем в них светодиоды, соединенные в гирлянду. Я использовал гирлянду из 20 светодиодов на батарейках, но можно использовать гирлянду с питанием от сети. Они сейчас продаются везде и стоят около 100 рублей.

Светодиоды ничем не крепил, чтобы можно было поставить гирлянду другого цвета или разноцветную.

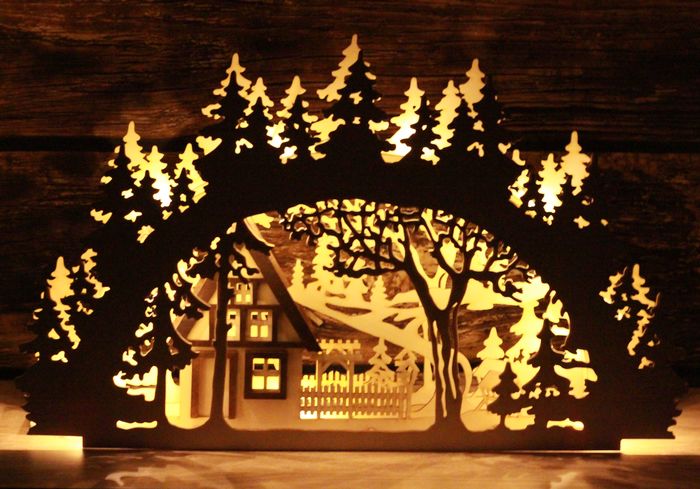

Собственно и все: выключаем свет и включаем Schwibbogen.

Ссылка на мой предыдущий пост о том, как я делал свой первый Schwibbogen с более подробным процессом изготовления здесь.

Ссылки на моё любимое детище - Текстовые часы Text O’Clock здесь и здесь.

Пост о Часах на вакуумных газоразрядных лампах ИН-14 здесь.

С вопросами, которые запрещены правилами сайта в комментариях, можете обращаться на почту alex965@mail.ru

Привет, Сообщество!

Вот, захотелось и мне пополнить тут коллекцию часов на газоразрядных индикаторах ИН-14, которые я выковырял из какого-то старого прибора.

Подобных часов в интернете продается немало. Цены также разнятся. Основная проблема в том, что те, кто делает платы, обычно ни черта не понимают в дизайне, а кто делает дизайн - ни черта не смыслят в электронике. А компании, где есть и те и другие, хотят за свои творения от 25К рублей. Ну и как в поговорке, которую интернет приписывает Порше: «Если хочешь сделать что-то хорошо, сделай это сам.» )))

Фишка этих часов в том, что они используют газоразрядные лампы ИН-14, которые выпускались в СССР, и за ненадобностью перестали выпускаться еще лет 30 назад! Да, последние партии датируются началом 90-х. И нужно отдать должное ВПК СССР - качество ламп очень высокое! В часах, о которых пойдет речь сегодня, я использовал лампы 1973 года выпуска (здесь нет опечатки)! Им 45 лет!

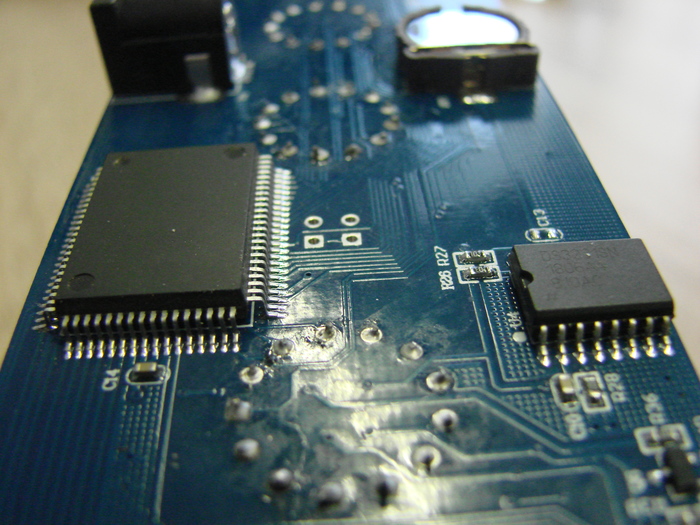

И часы - определенный симбиоз старины и современных технологий. А современные технологии кроются в управляющей плате: современная схемотехника, микроконтроллер, детали, которые не подвержены старению (ну, за исключением тройки электролитов, которые, возможно, нужно будет заменить лет через пятьдесят. А, возможно, и нет.)...

Итак, теперь про дизайн. Мне кажется, есть предметы, которые с точки зрения дизайна - совершенство. Например, яйцо, кирпич, булыжник. Ими можно просто любоваться. Для меня это еще и ИН-14.))) Ну и природа, разумеется, - также совершенство.

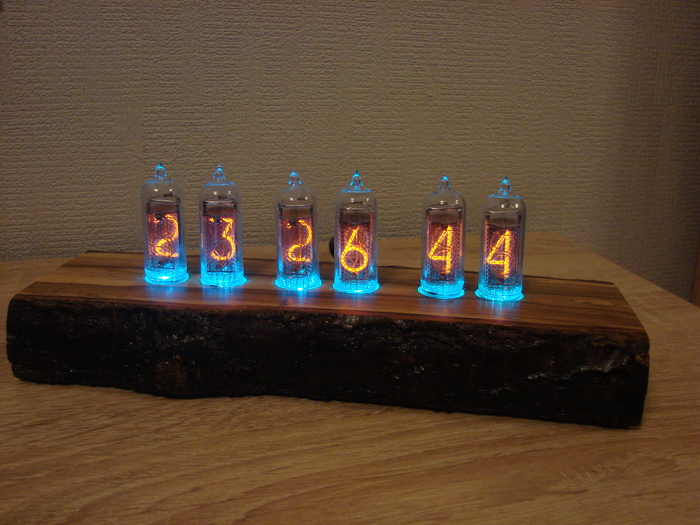

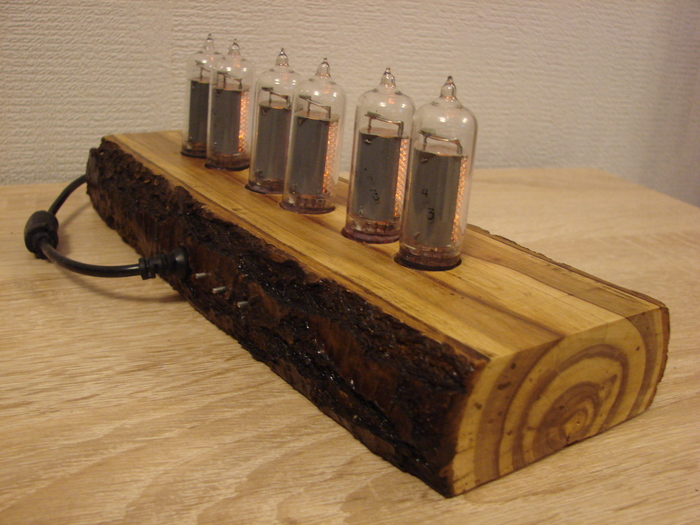

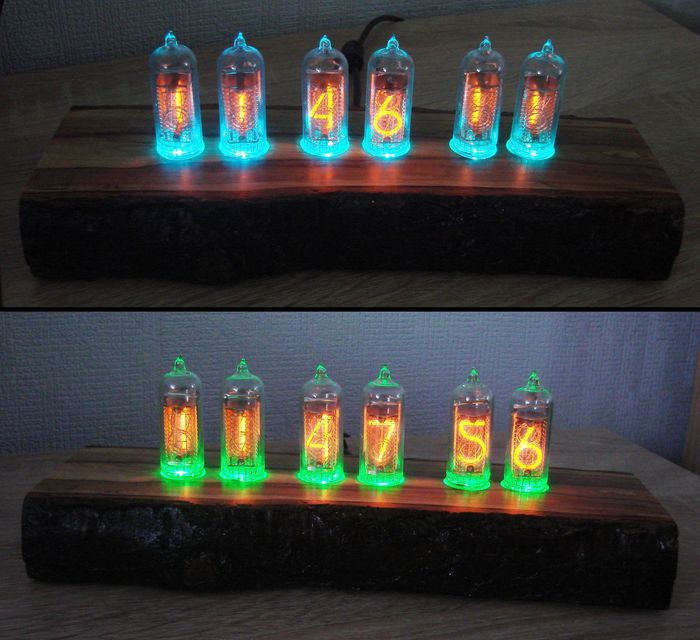

Поэтому я решил сделать очень простые, но в тоже время привлекательные своей простотой часы: лампы как-бы стоят на спиле дерева.

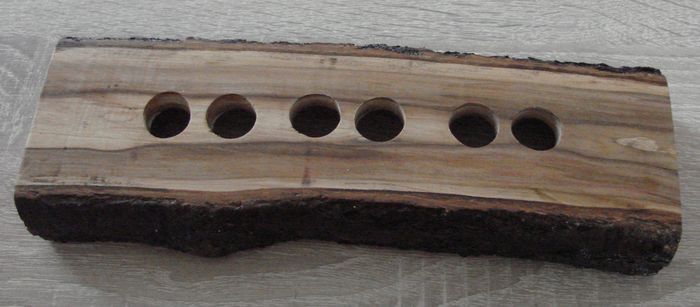

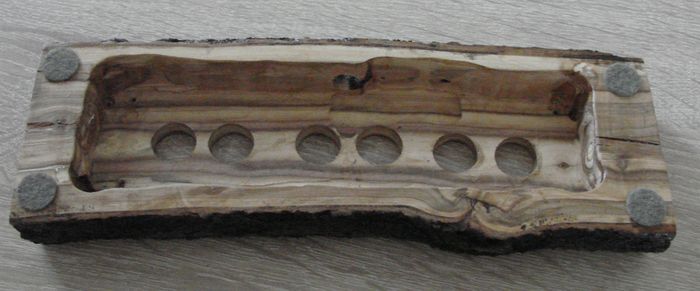

Ну, дерево вот только необычное. Взял чурку (читай массив))) ) из сливы, предназначенную для топки печи на даче, состругал лишнее, выфрезеровал нишу под плату, просверлил отверстия для ламп и покрыл лаком.

У сливы очень красивая древесина, похожая на оливу. Думаю, они дальние родственники. Даже пишутся одинаково, за исключением первой буквы.)))

Крепление платы 4-мя винтиками. Вместо кнопок – гвоздики, чтобы их практически не было видно (на самом деле кнопочки нужны только для начальной установки времени и выбора режима подсветки).

Часы не сбрасываются при отключении от сети, а продолжают ходить, разумеется, ничего не показывая.

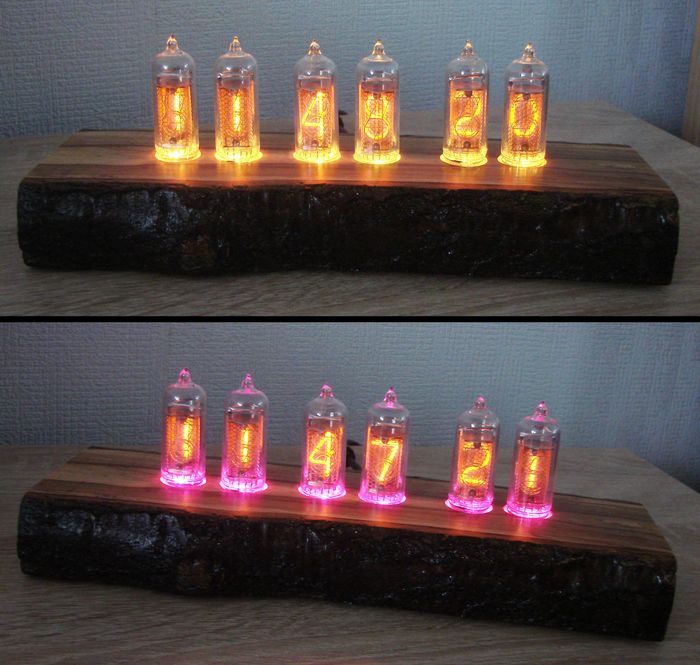

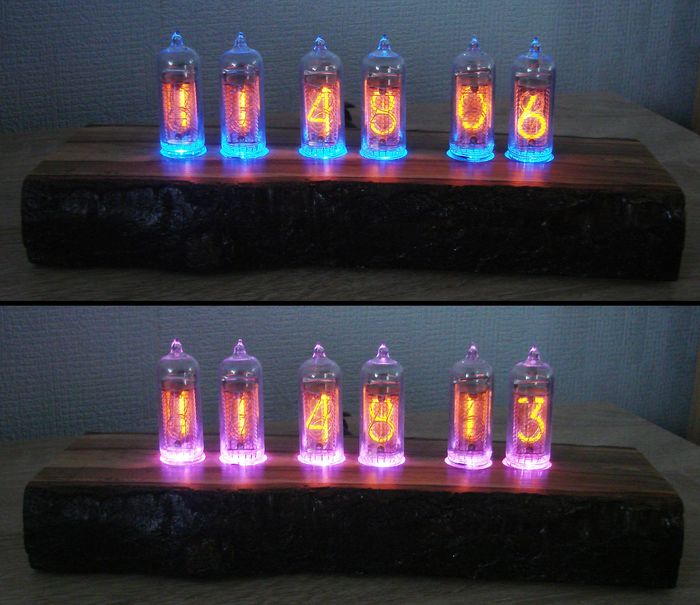

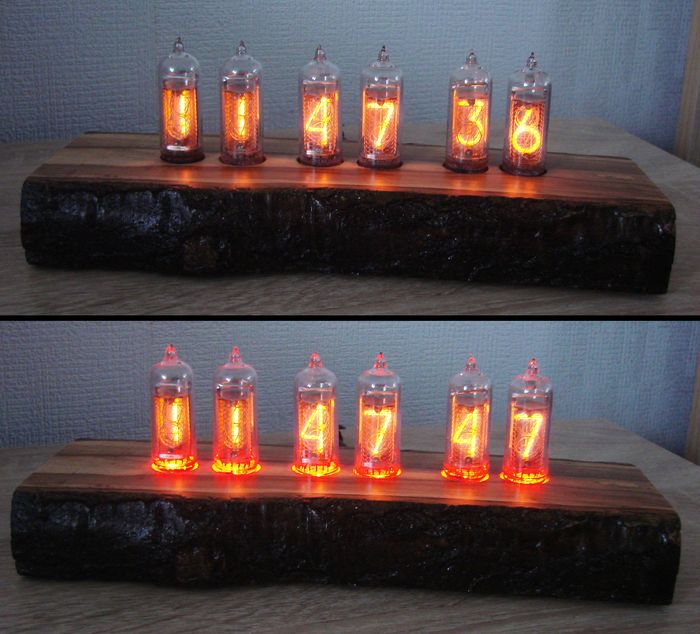

Многим подсветка не нравится, поэтому её можно полностью отключить или выбрать один из семи цветов.

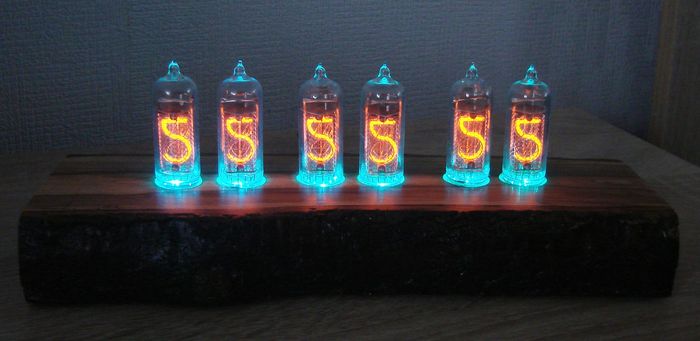

Есть еще одна полезная функция у часов: режим препятствующий «отравлению» катодов. Не буду здесь говорить про сам процесс (кому интересно, погуглите). «Отравление» вызывает паразитное свечение деталей лампы, которые в данный момент светиться не должны. Этот режим (антиотравление) значительно продлевает срок службы ламп (особенно тех, которые показывают часы). И заключается он в быстром пробегании всех цифр через какой-то промежуток времени (с данном случае каждую минуту).

Питание от сетевого блока в 12в.

Вот такие часики. Вот такой минимализм. Даже разделители не стал делать...

С вопросами, которые запрещены правилами сайта в комментариях, можете обращаться на почту alex965@mail.ru

Уверен, что вам также будут интересны и другие мои часики : Text O'Clock и эти

Что такое Schwibbogen? Это Светильник – арка, который устанавливался на окно или в окно (Если позволяют рамы). Не буду сейчас углубляться в традиции горнорудных областей Германии. Скажу только, что зрелище завораживающее! Если вам посчастливилось побывать в предрождественской Германии, в каком-нибудь маленьком городке, то ощущение сказки и волшебства вас не покидало там всё время.

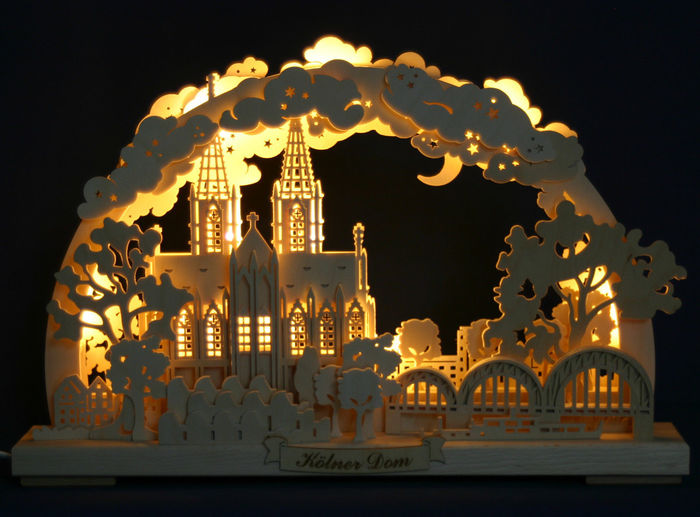

И это в первую очередь от подсветки окон! Немцы очень любят оконные светильники Schwibbogen. Они бывают совершенно разные. Традиционные и современные, большие и маленькие.

Возможность лазерной резки фанеры вдохнуло новую жизнь в производство Schwibbogen. Светильники стали произведениями искусства! И их цена в магазинах доходит до 300 евро! Я уже не говорю про коллекционные экземпляры.

Schwibbogen представляет собой две (или больше) фанерки с фигурной резкой между которыми горят огоньки. Казалось бы ничего особенного, но сколько тепла, уюта и сказки приносят в дом эти светильники!

Именно простота в изготовлении сделала Schwibbogen настолько популярными.

Их делают сами и заказывают у мастеров. Посвящают каким-то событиям, которые произошли в прошедшем году или местечку, в котором живут.

Здесь я покажу, как изготовить простейший светильник из двух слоев. А вы, последовав примеру, можете уже дерзать. Ведь количество слоев может доходить до двенадцати! Конечно, чтобы дерзать, нужно изучить основы графических векторных редакторов Adobe Illustrator или Corel Draw.

Но, поверьте, это вход в сказку! Сразу вспоминается Тетя Валя и «В гостях у сказки». Там тоже демонстрировались поделки, но сделанные детьми, а не их родителями… )))

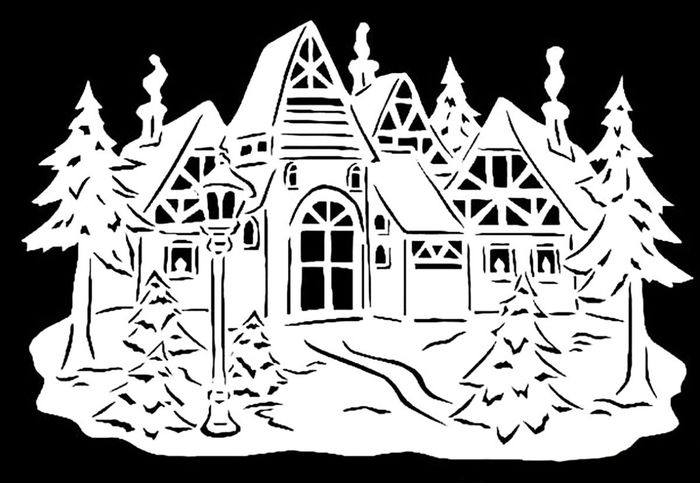

Итак, в интернете я нашёл подходящую картинку. С картинками в интернете туго. Никто не хочет делиться. Поэтому фотографии очень низкого разрешения и их невозможно использовать сразу.

Конечно, это не традиционный Schwibbogen в виде арки. Но эффект от него будет такой же.

Пару часов в графическом редакторе и готов макет для лазерной резки.

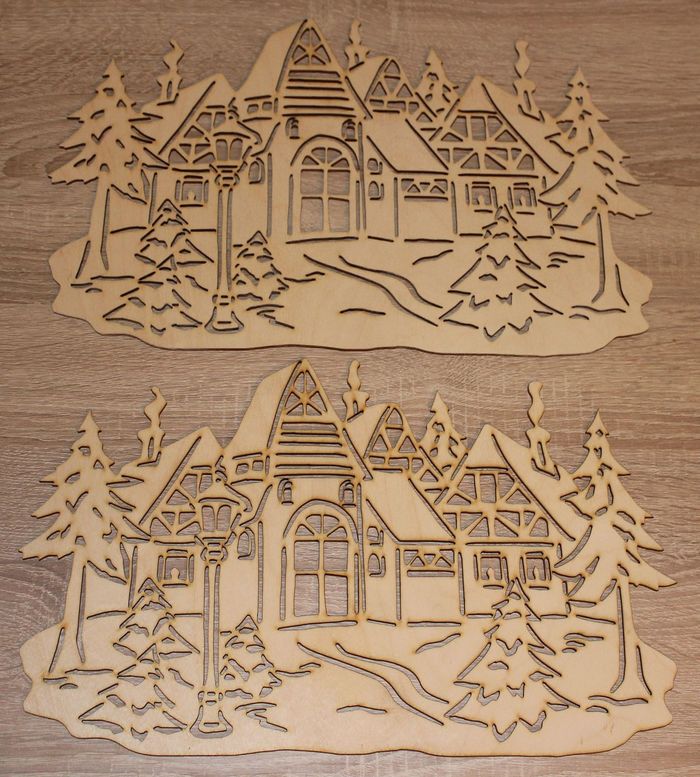

Дальше на лазерном станке вырезаем фанерку, а вернее две.

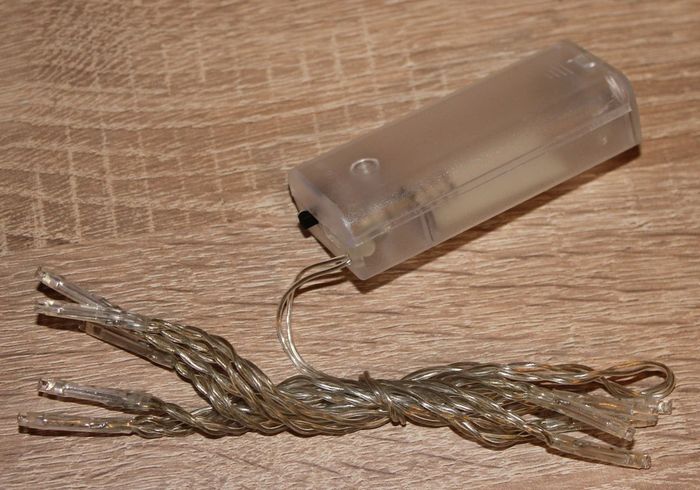

Берем гирлянду на батарейках. Хочется, чтобы наш Schwibbogen был мобильным и не боялся влаги.

Еще понадобится клеевой термопистолет и кусок наждачной бумаги.

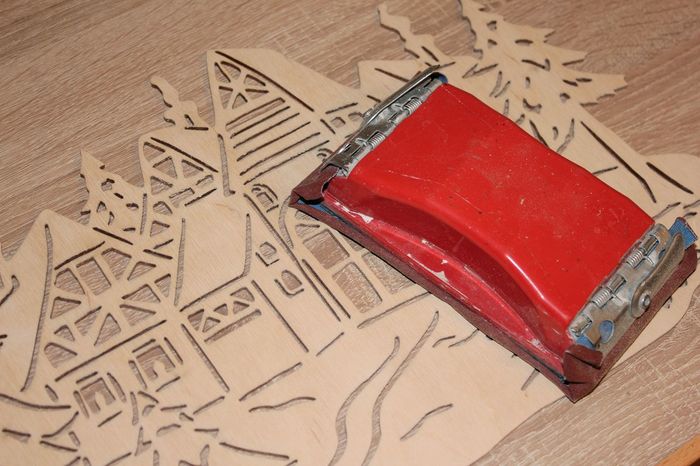

Обрабатываем заготовки наждачкой…

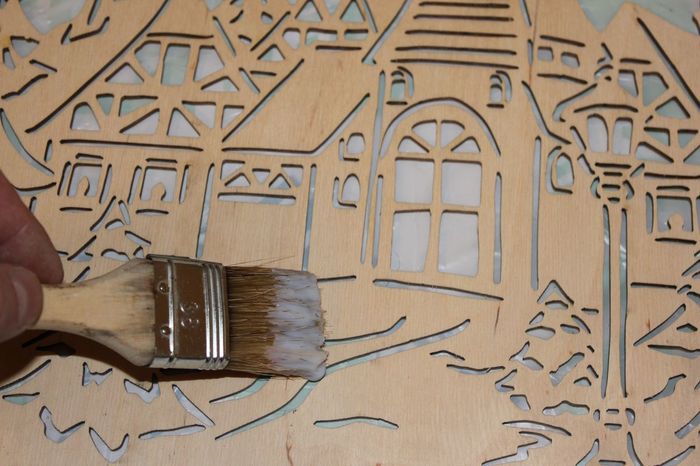

Покрываем фанерки акриловым лаком, чтобы они не воняли горелым деревом после лазерной резки. При покрытии лаком, его нужно разбавить водой, а после покрытия наш макет нужно продуть сжатым воздухом, чтобы лак не забивал мельчайшие детали нашего макета.

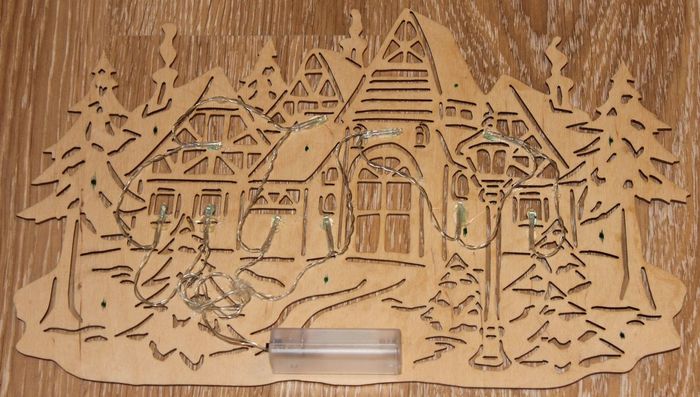

Приклеиваем гирлянду на одну половинку. Я использовал термопистолет. К сожалению, у меня оказалась гирлянда с синими светодиодами. Синий свет более холодный и не дает такого тепла, как желтый. Ну да ладно, для примера пойдет.

Зелеными точками отметил места вклейки распорок. Расстояние между половинками такое, чтобы контейнер с батарейками входил впритирку. В качестве распорок я использовал мебельные шипы. Они по длине идеально подошли. Приклеивать лучше на эпоксидную смолу.

Приклеиваем вторую половинку.

Вставляем батарейки.

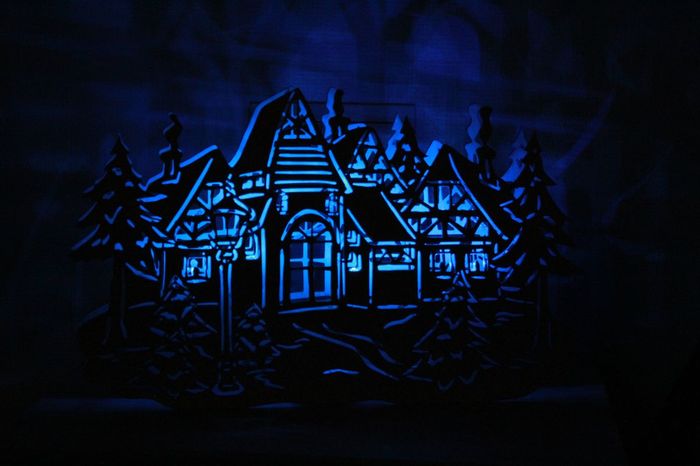

Включаем светильник и выключаем свет…

Вуаля, мы в сказке!

Скоро Новый год! Но вы еще успеете! Дерзайте!
