Аскетичные часы на газоразрядных индикаторах или Nixie Clock⁠⁠

Привет, Сообщество!

Вот, захотелось и мне пополнить тут коллекцию часов на газоразрядных индикаторах ИН-14, которые я выковырял из какого-то старого прибора.

Подобных часов в интернете продается немало. Цены также разнятся. Основная проблема в том, что те, кто делает платы, обычно ни черта не понимают в дизайне, а кто делает дизайн - ни черта не смыслят в электронике. А компании, где есть и те и другие, хотят за свои творения от 25К рублей. Ну и как в поговорке, которую интернет приписывает Порше: «Если хочешь сделать что-то хорошо, сделай это сам.» )))

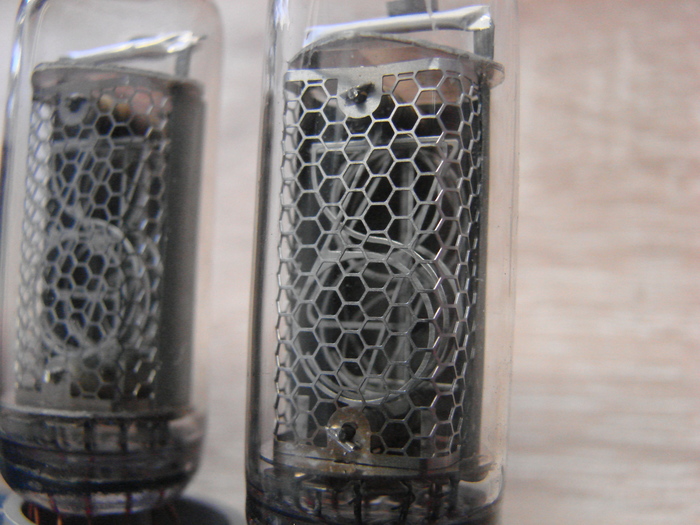

Фишка этих часов в том, что они используют газоразрядные лампы ИН-14, которые выпускались в СССР, и за ненадобностью перестали выпускаться еще лет 30 назад! Да, последние партии датируются началом 90-х. И нужно отдать должное ВПК СССР - качество ламп очень высокое! В часах, о которых пойдет речь сегодня, я использовал лампы 1973 года выпуска (здесь нет опечатки)! Им 45 лет!

И часы - определенный симбиоз старины и современных технологий. А современные технологии кроются в управляющей плате: современная схемотехника, микроконтроллер, детали, которые не подвержены старению (ну, за исключением тройки электролитов, которые, возможно, нужно будет заменить лет через пятьдесят. А, возможно, и нет.)...

Итак, теперь про дизайн. Мне кажется, есть предметы, которые с точки зрения дизайна - совершенство. Например, яйцо, кирпич, булыжник. Ими можно просто любоваться. Для меня это еще и ИН-14.))) Ну и природа, разумеется, - также совершенство.

Поэтому я решил сделать очень простые, но в тоже время привлекательные своей простотой часы: лампы как-бы стоят на спиле дерева.

Ну, дерево вот только необычное. Взял чурку (читай массив))) ) из сливы, предназначенную для топки печи на даче, состругал лишнее, выфрезеровал нишу под плату, просверлил отверстия для ламп и покрыл лаком.

У сливы очень красивая древесина, похожая на оливу. Думаю, они дальние родственники. Даже пишутся одинаково, за исключением первой буквы.)))

Крепление платы 4-мя винтиками. Вместо кнопок – гвоздики, чтобы их практически не было видно (на самом деле кнопочки нужны только для начальной установки времени и выбора режима подсветки).

Часы не сбрасываются при отключении от сети, а продолжают ходить, разумеется, ничего не показывая.

Многим подсветка не нравится, поэтому её можно полностью отключить или выбрать один из семи цветов.

Есть еще одна полезная функция у часов: режим препятствующий «отравлению» катодов. Не буду здесь говорить про сам процесс (кому интересно, погуглите). «Отравление» вызывает паразитное свечение деталей лампы, которые в данный момент светиться не должны. Этот режим (антиотравление) значительно продлевает срок службы ламп (особенно тех, которые показывают часы). И заключается он в быстром пробегании всех цифр через какой-то промежуток времени (с данном случае каждую минуту).

Питание от сетевого блока в 12в.

Вот такие часики. Вот такой минимализм. Даже разделители не стал делать...
