Так сложилось, что все дела, связанные с поддержанием домашней обстановки в исправном рабочем состоянии я делаю самостоятельно. От и до. Благо, образование и опыт работы в разных областях и сферах позволяют делать практически все и не спрашивать советов. И допуски с разрядами есть все, ну кроме газового оборудования. Даже высотка.

С заменой электропроводки дома сталкивался три раза. В разных квартирах, естественно. И все три раза фаза и ноль были перепутаны. Ну я же имею профильное образование, поэтому говорил что-то про криворукость, долбоебизм, распиздяйство и еще много чего касательно электриков, у которых лапки.

У меня есть в друзьях электрик старше меня более чем в два раза, уже под девяносто ему. И задал я ему как-то вопрос — почему так? Неужели все что я думаю про некоторых электриков - правда?

Не все так просто — был ответ. Понимаешь, XraleX, все что ты сказал конечно исключать нельзя. Но посуди сам. Представь, что ты взрослый криворукий, но при этом самоуверенный дебил. И есть у тебя любимая жена-красавица-стройняшка, двое детей класса садик-школа, к тебе ходят гости и родня. А еще у тебя есть дверной звонок и разные выключатели. Советские еще, впихнутые в просто бетонные дырки, на алюминиевую проводку прикрученные. А люминь пластичный. Как не затягивай, один хер прослабнет. Греться начнет, потом искрить. А еще дети, которым руки после мытья вытирать влом. Все же опасность. И хулиганье еще, звонок то прижгут, то сломают, бывает такое. И вот пришла она, пора ремонта. Стать, так сказать, героем и приобрести повышение авторитета в глазах жены. Может, даст лишний раз. И ты туда полез. В этот сраный выключатель. Не отключая ничего. А чо, вечер уже, темно же. А подвиг надо. Зато отвертка есть. Тоже советская.

С большой вероятностью что? Правильно, ебом токнет. И если выключатель рвет фазу, как положено, ебнуть может на весь номинал автомата, если он есть конечно. А если нет или он неисправен, то на всю мощь проводов. Так и врата рая увидеть можно. Правда тебя туда не пустят, самоубийцам вход заказан.

А вот если выключатель рвет ноль, дело другое. Ебнет тебя через нагрузку, лампочку. А ток там 50ма для стоваттки, или того меньше. Уебет, но хоть жив будешь. А в розетке похуй, где фаза. Там как повезет. Наливай. Дальше сам думай, как правильно. А звонок на ноль повесь, на всякий случай.

P.S. Не умеешь, не лезь. Пользуйтесь услугами квалифицированного специалиста.

Был тут недавно у друзей на производстве и увидел кое-что интересное

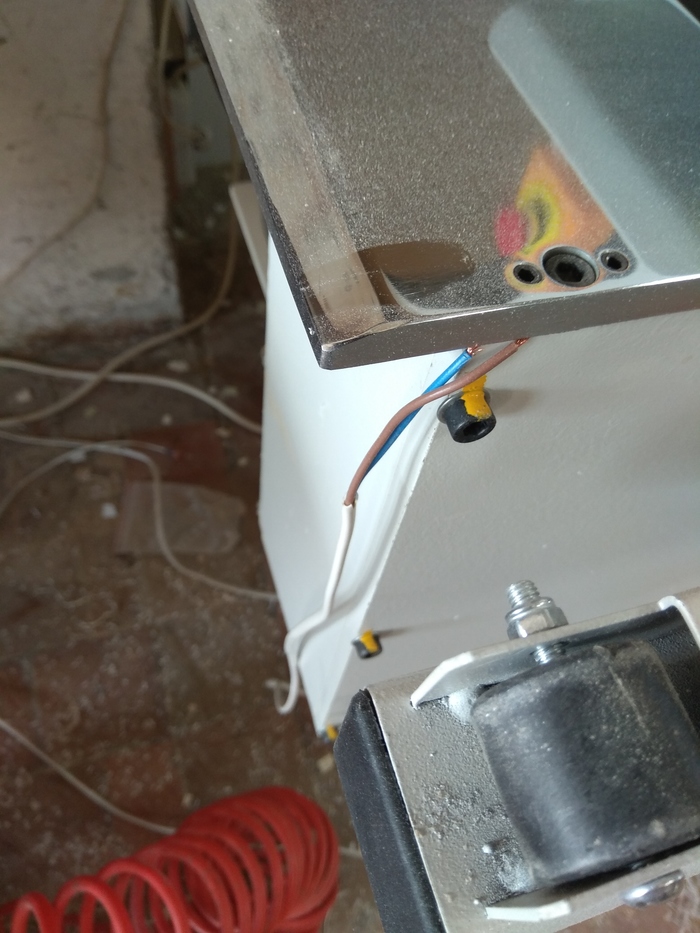

То ли ПВС, а может ШВВП 2х0.75, прикрученный к кромочной линии.

-Что это за фиговина?

-Хз, когда подключали, сказали так надо.

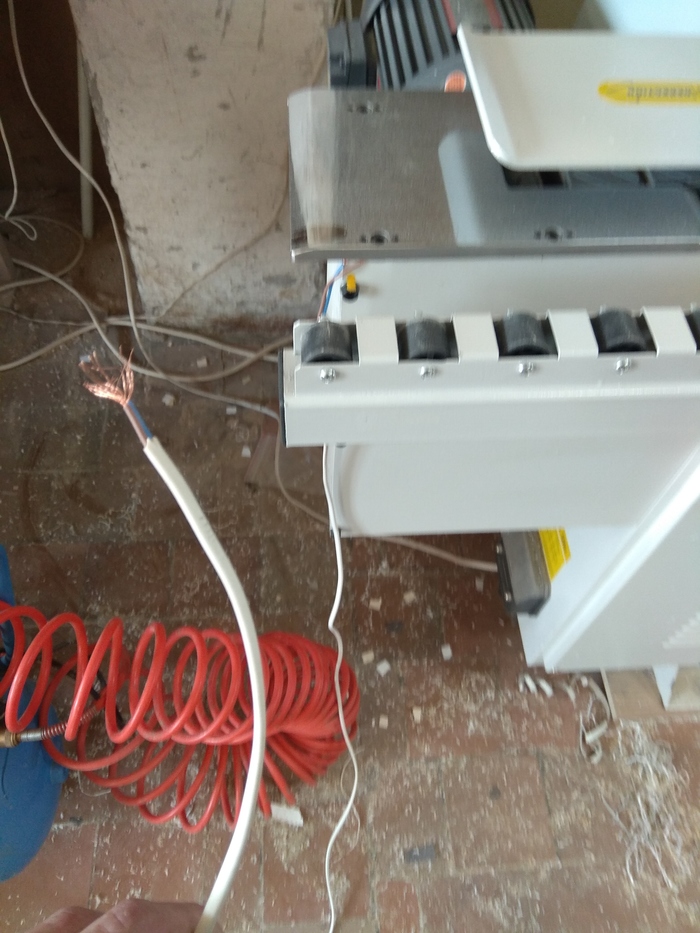

Другой конец, метра через полтора:

Даже зачищен. Чтобы контакт лучше был.

Для затравочки).

Пятачок!!! Что? Я думал думал Я все понял!!!

Так родилась мысль сделать что-нибудь совершенное, ну хотя бы законченное, ну хотя бы с виду, пусть даже издалека. Долгое время уже на работе было несколько скучновато, хотелось чего-нибудь эдакого. Необычного. Чтоб не как у всех.

Точнее, чтоб ни у кого такого не было. И чтоб при этом радовало глаз и уши необычностью, красотой и качеством звучания. И чтоб с пультом, и с телефона, и флешки разные. И радио, как же без него. И чтоб играло без подзарядки неделю хотя бы громко и качественно.

Ну, с запросами порядок. Возможности... ограничены ловкостью рук разве что. Собственной ленью даже точнее будет сказать.

Ладно, хорош с лирикой, погнали.

Концепция есть. Начинаем думать.

Динамики. Тут просто, донор из шкафа. Нету. Из гаража? Хрен там. О, из сарая в родительском саду. Panasonic 35вт RMS каждая, 20 лет храню как зеницу ока.

Старенькие конечно, да у чувствительность упала(потеря магнитной силы, гугл в помощь). Потише стали, да и хрен с ним.

Корпус. Думай, не думай, придется делать. Трубка от рулона линолеума, фанера, клей, краска - есть.

Инструмент всякий, включая крупногабаритные станки - есть. Производственный цех мебельного направления - это вам не шутки. ЧПУ нет, обойдемся как-нибудь.

Всяческие электроносодержащие полупроводниковые штуки - уже почти как у Гайвера запас. Эх, почему в детстве таких игрушек не было.. какая жаль.

Батареи. Да и хрен с ним с этим электровелосипедом, потом когда-нибудь сделаю.

Ну и всякие там разноцветные проводки, паялка, мелочевка кое-какая типа выключателей, коннекторов, светодиодов и т. п.

Да, и еще большие блестящие шурупы. Нестандарт чтобы. Ато подумают, что от табуретки старой открутил.

Донор. Что-то там измеряю, прикладывая рулетку и так и сяк. Пытаюся понять, что это за цифры и что с ними делать. Такие черные и разные...

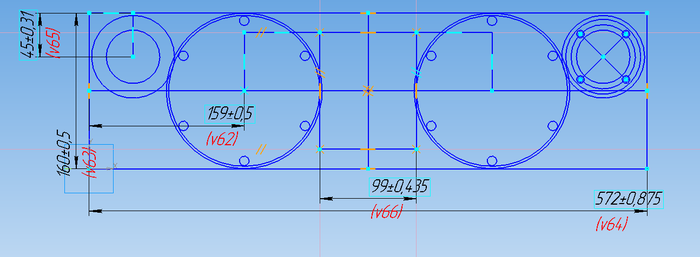

Теперь запускаю Компас и рисую фронт. Потом модель. Минимальный размер фронта, просто чтоб все влезло. Это так, от нефиг делать, можно пропустить этот этап.

Увы, фоток нет и делать лень. Хотя нашел одну.

Пилим тубку на части по длине, потом вдоль на сектора. Габарит хотел 600х170х270, но вышло чуть меньше. Клеим 4 угловых элемента. Да так, чтобы с четвертями.

Берем 12мм фанеру из угла с... впрочем из любого угла, я взял где ближе.

REM Выбор фанеры дался непросто, пришлось искать компромисс между весом и жесткостью. Думал неделю, не меньше.

На вскидку получалось более 6кг радости, что для носимого устройства многовато. Потом пожалею. Хотя вроде норм.

Ах да. Пилим по рассчитаным размерам, делаем на пиле четверти. Да не простые, а под углом 9 гадусов от нормали(спасибо Компасу, я бы сам поленился углы считать).

Чтобы стыковались. Хорошо что заготовок сделал 2 комплекта, без косяка никак. Жена говорит букоф многа, читать никто не будет. Пофиг, не инста, это для души.

Сраный карантин. В смысле самоизоляция. Слово то какое, прям почет и уважуха всем участвующим.

Клеим. Эх и гемор. Пихаем в срочно сделанный кондуктор, пока не засохло. И так два раза, соединять буду половинки, сразу с перегородками и боковинами.

Дырки(отверстия) под провода заранее, потом хрен проковыряешь. Осталось два кондуктора. Сделаю еще экземпляр, потом. Фанеры и трубы вагон еще.

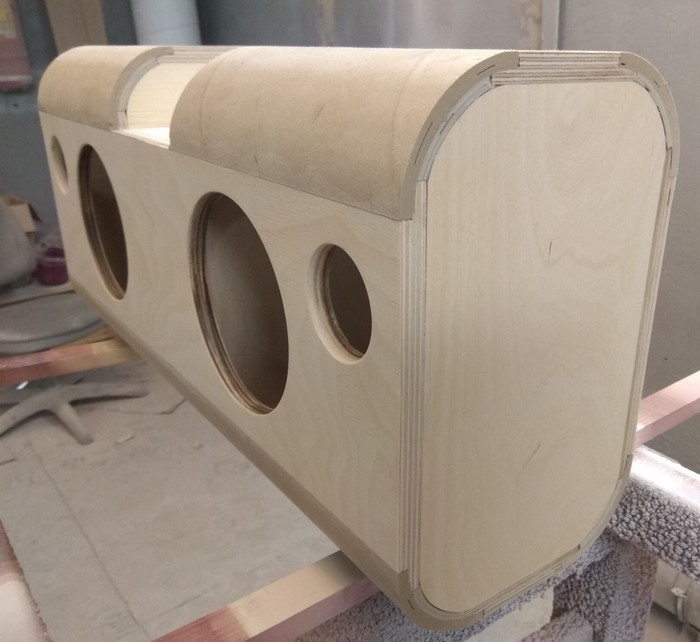

Сверлю большой кольцевой коронкой отверстия под динамики(а то пока замкнутый объем просохнет, состарюсь) и оставляю сушиться.

Ну, половина любви позади, пора слайды.

В принципе, все видно.

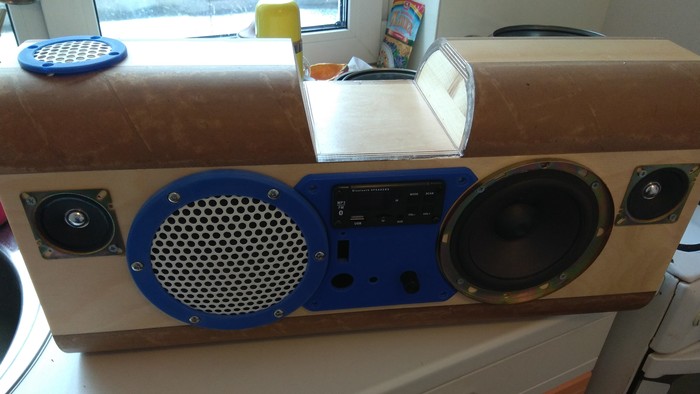

Это вот, предварительный результат. Объем лень было считать, сделал примерно как у донорских колонок. Киньте в меня тапок, кому не лень. По более-менее правильному для моих динамиков надо под 20 литров объема каждому, но имеем что имеем. По 8 литров и хорош.

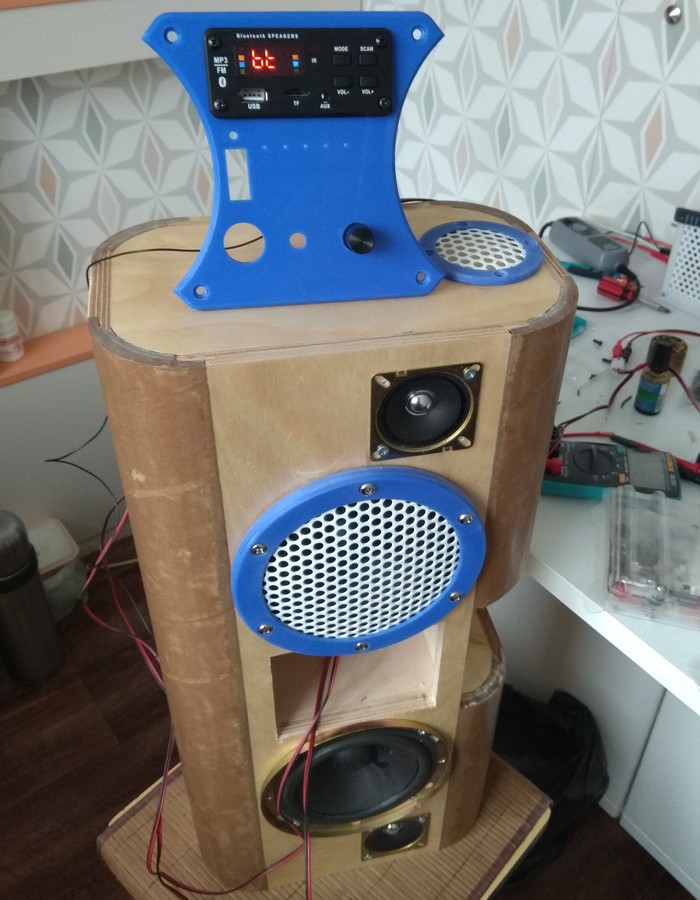

Тестирование компонентов в кухонных условиях. Тест пройден, соседи постучали. С какой стороны не понял, возможно со всех. Подходила жена, что то кричала. Не расслышал что, похвалила качество звука наверное. Хорошая штуковина.

Ииии... Вот тут я дал маху. Просверлил дятел дырки под фазоинверторы. Большие, чтобы рупор не торчал. Знал же, что с таким объемом это бред(да будет срач!!!). Акустический подвес надо было оставить(если хотите, глупость наличия таких фазиков обосную математически). Резонанс в зоне бубнежа это сказка(ну, так себе сказочка). А я хотел резонанс всем корпусом, чтобы всей поверхностью бумкало. Для этого и фанера 12, и склейка усиленная в четверть. Ладно, попробую набивку. Если что сделаю декоративные фазики, заглушенные внутри.

Весь пластик рисую в Компасе, печатаю на 3д принтере. Шкурю, грунтую, крашу в черный двухкомпонентной уретановой эмалью. В свободное от работы время.

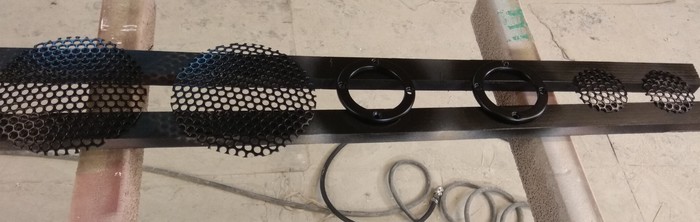

Сетки. Откопал кусок просечки, 1мм алюминий. Дырки маловаты, рассверливаю ступенчатым сверлом. Час жизни коту под хвост, вторая попытка.

Шучу, получилось сразу. Шкурю, бью резиновым молотком пока пищать не перестанут, то есть придаю сферическую выпуклость. Грунтую, крашу.

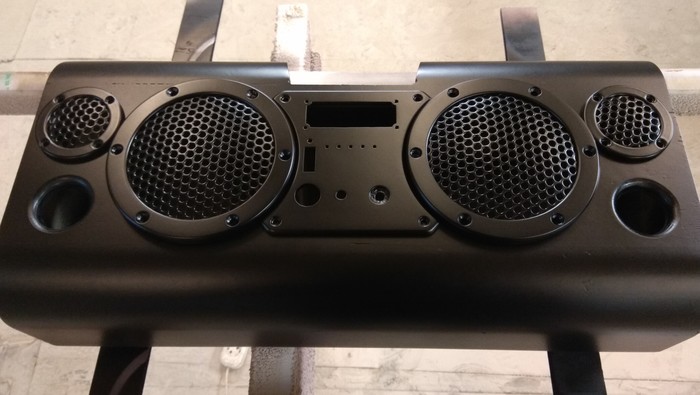

Красота. Блин, в краске охрененно. Но увы, не предусмотрено конструкцией. Под оклейку ковром 4мм автокарпет типа. Клей вилсонарт(клубничка),кто знает, тот поймет. Наношу из пульвика и тут и там, клею, лишнее обрезаю.

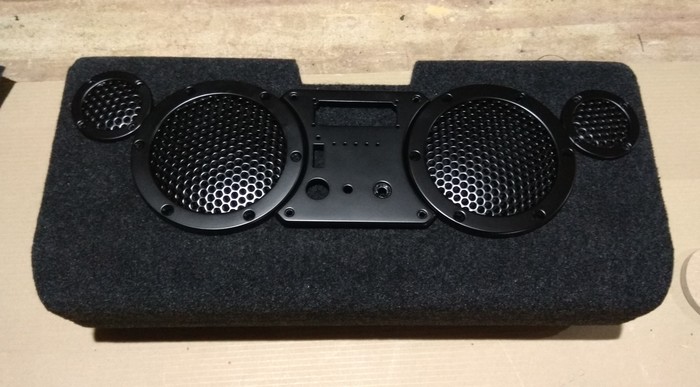

Результат титанического труда и не менее титанических усилий. Быстро и просто, правда? Хрен там. Две недели эпизодических трудов.

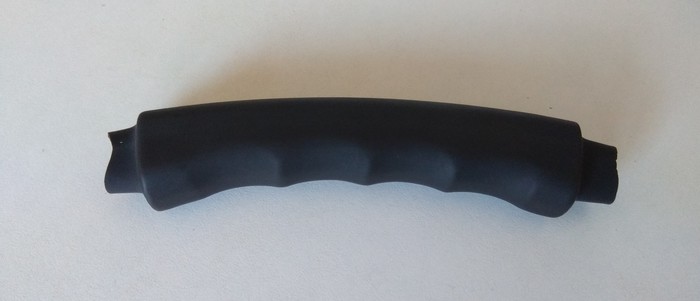

Ручка из березы, из того же угла где фанеру брал. Обтянута термоусадкой. Приятная на ощупь и не скользит. Софттач по умному.

Электроника. Головное устройство со всеми плюшками, прямая поставка из Китая. Без встроенного усилка, линейный выход. 12В. Триста деревянных.

Усилитель реплика Yamaha YDA138, двухголовая 2х20Вт RMS(пиздят конечно, по даташиту 2х12). 2А в пике потребляет, норм. Громкий и чистый звук, одобряю.

Индикатор заряда батареи, моя гордость. Нстраивается на любой диапазон напряжений, 10 уровней. Сто рублей.

Контроллер зарядки CC\CV настраиваемый. Зарядка любым БП от 15В 1А и больше, я ноутбучным заряжаю. Индикация вынесена на фронталку. Около сотки тоже.

Батарея 3S2P 6,8 А/ч, есть мысль попробовать 4S2P, но побаиваюсь пока, усилок такой один(три сотки стоит, месяц едет). На одноголовом попробую, их у меня дофига и они по сто рублей, их не жалко. Потом. Смысл в том, что диапазон питания от 8 до 12.6В, на большой громкости режет синус. Искажения. 16.8В вроде многовато. Хотя и так крики директора норм глушит.

Совместный режим зарядка/работа реализовывать не стал, геморно. Если в лоб - батарея быстро помрет. Ну нафиг. Поэтому включатель 3 положения.

Карпет из профильного магазина, 240р за 1 погонный метр, ровно полтора квадрата. Ушла ровно половина отреза. Еще на зимние труселя хватит. Апрель нынче холодный.

Акумы покупались по 112р шт, протестированы и испытаны. Самая дорогая деталь походу. И еще защитка с балансиром 150р. Кассетный держатель напечатан.

На приличной громкости держит 5 дней, в домашних условиях 2 недели. На неприличной не знаю, больше пяти минут рядом выдержать не могу, ухи вянут и картинка двоится. Кухонные весы показали 5200 и потом сразу Е..., видимо от счастья и умиления. Так что вес 5.2кг(потому что не стал встраивать сетевое питание, с таким ресурсом не надо оно).

Звучание отличное(донор именитый, есть его заслуга). Да и широкая стереобаза рулит. Видел я умельцев, которые мидбас по краям ставят, а пищалки в центр.

REM Потому как *нелокализуемые НЧ* для многих понятие неизвестное, но оно есть. Как суслик. А ВЧ очень даже локализуемое. Именно поэтому где стоит саб ваааще похер.

REM Возможность определить источник звука(локализовать) обуславливается длиной волны.

REM Так как рассояние между детекторами(ушами) около 20см, точная локализация источника звука с длиной волны более 20см(это 1500Гц и меньше) дается человекам с трудом.

REM Это при расстоянии до источника большем, чем длина волны. Можете проверить сами, прикольный опыт.

По сравнению с JBL extreme2 оригинал (12к бл***ять, я ее считал неплохой) - ЖБЛ так себе. Это я стараюсь не ругать ЖБЛ. Это кстати если фазоинверторы заткнуть подходящими носками.(Знал же бля***ть... что нахер не нужны здесь эти дырки). Кстати, как правильно делать фазики я знаю. Но в маленьких объемах акустическая подвеска рулит. Нюансов конечно есть.

Штучки-фазоинверторы пока отсутствуют потому что самоизоляция. Окрасить нет возможности, синие некрасиво. Дома сидим, спасаем мир. Как же легко быть героем в наше время...

Любые комменты, вопросы приветствуются, сачок и мешок для тапков приготовил. Вот вам кошкин нос.

Проектов много, законченных правда меньше. Ведь главное процесс, да? В следующий раз будет кровать. Возможно даже две.

За ошибки сорян, в школе пятерка была. По физике правда. Запятых почему-то не осталось, видимо не там стоят просто.
