Приветствую пикабушники! Из серии "а мужики то не знают".

Речь о применении конструкционного профиля в решениях с ЧПУ. В том числе и в сборке 3д принтеров. Пост будет полезен для тех, кто планирует собирать что-либо на данном профиле, 3д принтер, лазерный гравер, станок.... ну или просто модернизировать устройство...

Короче, профиль для ЧПУ (CNC) - экструзионный, он же станочный, он же openbuilds профиль. Бывает T-slot и V-slot.

Честно сказать офигеть можно от большого количества инфы в сети, где путают этот профиль, в обзорах 3д принтеров, граверов, прочих станков. Ладно фиг с ними обзорщиками, люди собирают CNC-устройства на t-slot что не есть хорошо.

Почему они это делают? Т-слот дешевле. Не на много, но дешевле. С алика продается только Т-слот,  многие заказывают отуда, так как с наших контор отправка в регионы однако дорохо!  Соответственно кто не в курсе - берут его.

КОРОЧЕ, ТАК ПОЧЕМУ ЖЕ НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ В СБОРКЕ Т-СЛОТ?

А очень просто, в случае с Т-слот, меньше площадь контакта обоймы роликов с пазом в профиле:

Отсюда требуется больше затяжка каретки какой либо оси, из-за чего она тяжелее ходит и увеличивается износ обойм роликов из POM-пластика:

В случае с В-слот картина выглядит иначе, площадь контакта больше, затяжка меньше, износа практически нет:

Более подробнее все изложено в видео:

Присутствие пыли, мелких волос и прочих посторонних частиц на поверхности пластика отрицательно влияет на качество 3д печати. В особенности страдает адгезия к столу и спекаемость слоев.

Когда именно нужен фильтр филамента? Данный фильтр очиститель нужен в том случае, если у вас часто простаивает 3д принтер и катушка с пластиком покрывается пылью. Так же фильтр препятствует попаданию мелких частиц, которые прилипают к прутку путем наэлектризованности. Поэтому его использовать лучше,  все таки постоянно.

Вариантов где взять фильтр и что использовать в его качестве -  несколько:

1. Бомж-вариант, кусок губки прижимается проволокой в обхват к нити

2. Еще бомж-вариант, прижать губку канцелярским зажимом

3. Распечатать модель корпуса, есть несколько вариантов на ресурсе Thingiverse, затем два куска губки и фильтр готов.

4. Купить готовый на али, цены от 1 до 5$, но если честно, за этот кусок пластика и бакса жалко

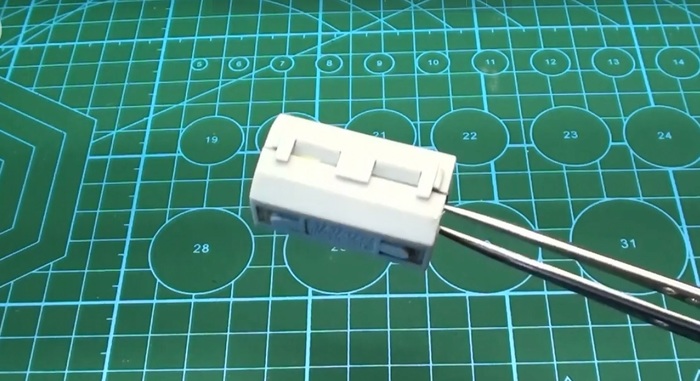

5. Халявный вариант - это использовать корпус от ферритового фильтра для импульсных помех, удобно, эффективно и универсально!

Стоит обратить внимание, что корпуса бывают с разными замками. Лучше выбрать корпус с одним замком. Открыть замок-защелку, подогреть зажигалкой и немного отогнуть, чтобы далее было легче его открывать.

Всем привет, для тех кто интересуется добавлением нового функционала своему зверьку, по мотивам поста уважаемого Karlasyan (ссылка на пост https://pikabu.ru/story/ender_3__laser_byistryiy_star_672461...) могу заявить, что ничего сложного нет, без проблем можно установить лазерный модуль на любой 3д принтер и гравировать на нем вот такие шедевры:

Вот оригинальное фото:

Дабы не писать дофига слов, оставляю видео, в котором все подробно объясняю и показываю. Тема не закрыта, на данный момент делаю обзор на новые защитные очки от лазера, где протестировал их с очками, которые идут в комплекте с лазерным модулем.

Так же отдельный видос будет по выбору программ для гравировки, их настройке и т д. А так же отдельная тема по редактированию фоток для гравировки.

Так же надо будет попробовать гравировать на коже.

Буду рад вашим комментариям и оценке видео!

Попробовал окраску филамента маркерами. Подходят только перманентные. На водной основе не годится.

Сопло не забивается, вони нет. С поверхности стирается растворителями, но не полностью, а как бы матируется.

Однотонного окраса не добиться, остаются переходы послойно. Поэтому подходит для печати какого-либо декора, не более. Напечатал коробочек для мелочи...

Подробнее в видео.

Ура, пришел конец всем мучениям с данным горе - 3д принтером . Не сочтите за рекламу производителя алюминиевых кареток, да меня самого за мазохиста, пытающегося сделать из овна конфетку, просто хотелось бы, что называется толкнуть инфу в массы. А конкретно речь идет о том, как влияет жесткость деталей в 3д печати, на примере тарантулы, в котором все каретки акриловые:

Tevo Tarantula в эксплуатации где то полтора года. Когда его покупал, был весьма популярный и доступный зверек на то время, но честно скажу, за год с лишним я с ним конкретно намучился. Печатаю редко, поэтому терпел. Из-за воблинга, который без замены деталей устранить никак не получалось и постоянной калибровки стола почти после каждой печати, хотелось от него нафиг избавиться. Но все же руки дошли, не пожалел 45$ и полностью заменил все каретки на алюминиевые:

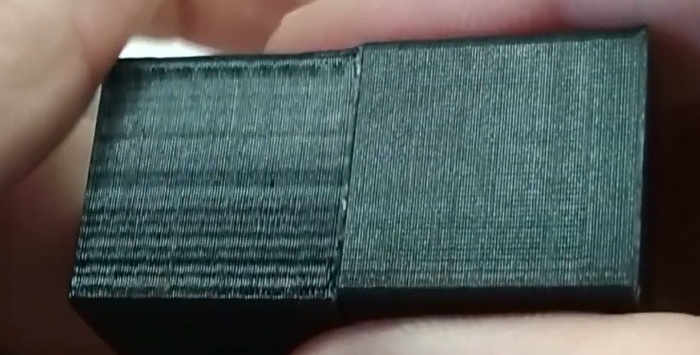

Теперь, скажу честно, радости нет предела. Спустя месяц тестов, это абсолютно другой 3д принтер, пропал воблинг и калибровку стола всего один раз сделал, а печатал уже не мало. Разница на калибровочных кубиках (PLA):

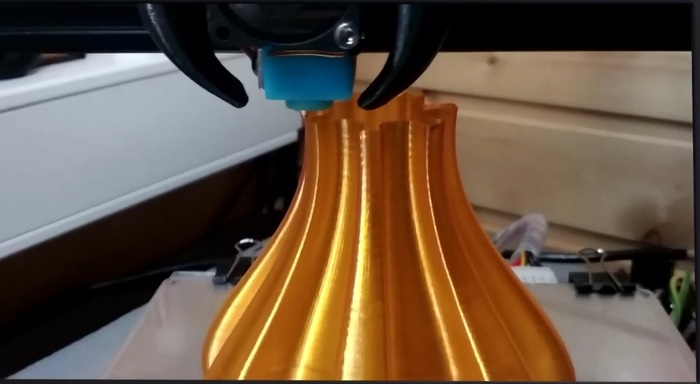

И вазоны отлично получаются (печатал филаментом SBS Glass, очень понравились его характеристики, для ваз и декора самое то..):

Так что если из вас есть владельцы Тарантулы и вы мучаетесь с ним, варианта два поменять в нем этот г... акрил на алюминий или же избавиться и купить Эндер 3 (это лучшее что сейчас есть из дешевых). Выбор за вами.

Подробно в видео:
