Помогите найти решение с гирляндой (длиннопост, прошу не пинать)
Я сам не особо электрик, но начальные навыки имею. Прошу помочь найти решение со светодиодной гирляндой, необходимо переделать её из погонной длины 100 м в много 2-ух метровых соединенных параллельно с постоянным свечением (без эффектов)
Было куплено у азиатов вот это чудо, ВАЖНО: вся 100-метровая гирлянда состоит из пяти соединенных последовательно 20-ти метровых кусочков (видимо стандарт её 20 метров, и сращивают до необходимой длины). все бы ничего, но задача была порезать её на кусочки по 2-3 метра и соединить параллельно (типа лучей звезды, фото в начале). Тут и начались танцы с бубном. Сначала я удивился трем проводникам идущим сквозь диоды
и одному свободному (нескоммутированному) проводнику в месте соединения 20-ти метровых отрезков каждой гирлянды:
Далее в конце всей 100-метровой нити 2 проводника закорочены (средний и крайний) и один крайний свободен. без шунтирования этого вообще не горит ничего
в начале самой первой тоже один крайний проводник свободный, а оставшимися двумя (средний и крайний) присоединены к контроллеру с контактам L1 и L2 (как я уже потом понял) с переменной полярностью)
вид контроллера с обратной стороны:

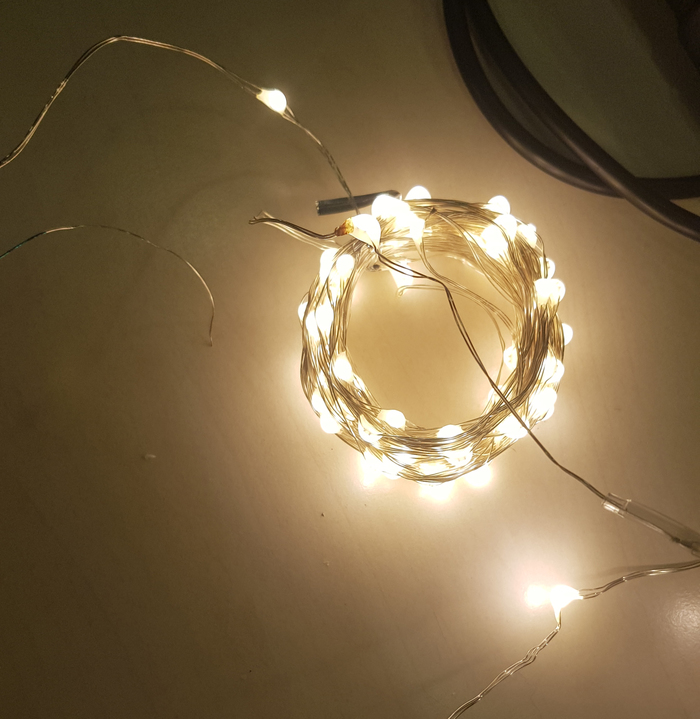

Вид гирлянды в нормальном состоянии, полностью горящей всеми светодиодами, при этом попеременно на клемах Л1 и Л2 то + то -16В, в случае когда включен режим миганиячерез один светодиодами на контактах Л1 +16В потом - 16В. судя по всему по 3В на каждый из пяти кусочков.
вот такая схема существующей гирлянды:
А теперь самое интересное: если тупо отрезать кусок гирлянды, с общего конца, и запитать на клеммы Л1 и Л2 то происходит такое светошоу:
скажу сразу эти мигания не нормальный режим. Далее остаток гирлянды начинает работать таким образом, пока не прикрутишь отрезанный кусок на место. Пробовал включить кусок отрезанной тупо крайними проводками к 12В горят через один, при смене полярности горят соседние через один.
Внимание вопрос: есть ли вариант включить куски этой гирлянды в топологию как на первом фото с каждым светящимся диодом, а не через один? Спасибо!
