Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i

Всем доброго времени суток! Благодарен всем людям, кто откликнулся на моём предыдущем посте (https://pikabu.ru/story/to_sony_ericsson_k810i_5884404) и пожертвовал мне свои бесценные аппараты. Не ожидал, что вам так понравится эта тема и захотите воскресить целую эпоху. Я постараюсь оправдать ваши ожидания и починить аппараты, которые вам так дороги. А сегодня я расскажу вам про мою сумасшедшую идею апгрейда Sony Ericsson s500i.
Итак. Недавно на авито я выкупил целую коробочку с донорами SE S500i и SE W580I. Аппараты примечательны тем, что это слайдеры с шикарной rgb подсветкой верхней части. Эпичность да и только! Нашёл более-менее живую плату SE S500. Подключаю к блоку, а у него сначала потребление 70 мА, а потом и 290 в выключенном состоянии. Но он включается и работает. Разбираем, снимаем плату. Сначала снимаю конроллер заряда (6 ногая микруха). Ничего не изменилось. Тогда подключаем к бп и трогаем, что греется. Ага, нагрелся контроллер питания. Надо менять. Снимаем его.

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост
Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Идеально! Даже шары не надо накатывать. Снимаем с донора (плата от Se w580), снимаем с неё шары припоя и ставим на нашу плату.

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Отлично. Проверяем от блока - нет потребления. Замечательно! По факту, апп исправен и готов к сборке. Но... Тут мне пришла сумасшедшая идея... Корпус-то я собрал от w580.

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

А я так хотел себе именно w580... Тогда я решил заапгрейдить плату от s500 до w580. И началось...
Первым шагом прошиваем плату прошивкой от W580.

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост
Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Как обычно, питаю от бп во время прошивки. Тестим - запускается!

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Заряжается тоже исправно. За пару дней приловчился их шить почти на автомате.
дальше начинается самое интересное.
Кто не знает, то поясню: w580 отличается от s500 тем, что имеет гиродатчик и fm радиоприёмник. Но на плате s500 есть разводка под эти модули. Фото для примера:

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Это плата нашего s500 (запомните цвет платы). Место для гиродатчика.

Вторым шагом с платы-донора от w580 снимаем гиродатчик и его обвязку, предварительно отколупав компаунд.

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Ставим эти элементы на плату от s500

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Теперь собираем тел и тестим в проге Тренер.

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост
Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

От работы до моего дома он столько насчитал:

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Прекрасно! Приложение работает.
Следующим шагом нужно переставить с донора радиоприёмник с обвязкой. Вот место для радиоприёмника:

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

А это радиоприёмник на доноре:

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Снимаем микруху с обвязкой и ставим на плату нашего s500:

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост
Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост
Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Теперь наша плата от s500 стала платой от w580!
Теперь проверяем радио...

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Да! Да! Радио работает! Теперь у меня в руках полноценный w580!

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Собираем всё и радуемся!

Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост
Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост
Ремонт #1. Сумасшедший ремонт и апгрейд Sony Ericsson s500i Ремонт телефона, Апгрейд, Sony Ericsson, Длиннопост

Теперь я доволен как слон! Всем удачных ремонтов и апгрейдов! Не откажусь принять ваши аппараты или с удовольствием восстановлю ваши прелести. Спасибо за поддержку!

Показать полностью 22
387

ТО Sony Ericsson k810i

Начну с предыстории.
Как-то копался я на своей работе в коробке с донорами и нашёл раскладушку Sony Ericsson w508 в нулевом состоянии.
Взял его в руки и... влюбился. Просто в голове возникла мысль: "Хочу его себе!" Чувста захлестнули меня и я кинулся к блоку питания. Не включался он. Но это уже не преграда для мастера. Вижу, что винты, удерживающие нижнюю часть корпуса, слизаны, уже пытались вскрыть. Тогда я аккуратно-варворским способом отломал эту часть корпуса, повредив только места, на которых держался корпус винтами. Плата коррозийная. Пропаласкал в ультразвуковой ванне, высушил. Подключаю к блоку, и он запустился!!!! Радости моей не было предела! В итоге собрал его, места, где были винты, посадил на клей. В последствии выкупил у начальника за 100 рублей.
Теперь я заболел этим делом и ремонт сони эриксонов стал моим хобби.
А сейчас ближе к тебе поста. У моего братана есть sony ericsson k810i. Он сохранил его как историю. И тут в разгар моего ажиотажа по восстановлению сонек предложил мне восстановить его телефон.
Естественно, я согласился.
Итак, по проблемам: не открывалась створка внутри камеры, приложение камеры выдавало ошибку: "Приложение уже запущено..." Соответственно, камера не работала. Так же был не исправен джостик.

ТО Sony Ericsson k810i Sony Ericsson K810i, Ремонт телефона, Восстановление, Хобби, Длиннопост

Приступаем к ремонту. Разбираем аппарат и снимаем камеру.

ТО Sony Ericsson k810i Sony Ericsson K810i, Ремонт телефона, Восстановление, Хобби, Длиннопост
ТО Sony Ericsson k810i Sony Ericsson K810i, Ремонт телефона, Восстановление, Хобби, Длиннопост

Разобрал саму камеру, снял защитную створку, проверил её работу. Открывается и закрывается она электромагнитной катушкой. Работает от бп, но в телефоне не реагирует (смещены пластинки створки) . Но товарищ сказал, что её можно просто оставить открытой. Так и сделал. Ставим на место и проверяем. Не работает. Приложение так же выдаёт ошибку. Следующим шагом нужно прошить тел. Шьём.

ТО Sony Ericsson k810i Sony Ericsson K810i, Ремонт телефона, Восстановление, Хобби, Длиннопост
ТО Sony Ericsson k810i Sony Ericsson K810i, Ремонт телефона, Восстановление, Хобби, Длиннопост

Подключал героя от блока во время прошивки, так как акб дохлая.
Результат прошивки:

ТО Sony Ericsson k810i Sony Ericsson K810i, Ремонт телефона, Восстановление, Хобби, Длиннопост

Камера успешно запустилась.
Дальше черёд джостика.

ТО Sony Ericsson k810i Sony Ericsson K810i, Ремонт телефона, Восстановление, Хобби, Длиннопост

Джостик коррозийный. Обвязка, видимо, тоже. Сносим обвязку из диодов, ставим перемычки, и меняем джостик на новый. Снимал старый феном, а новый ставил паяльником, чтобы не расплавить джостик. Проверяем: работает. Отлично. Теперь собираем.

ТО Sony Ericsson k810i Sony Ericsson K810i, Ремонт телефона, Восстановление, Хобби, Длиннопост
ТО Sony Ericsson k810i Sony Ericsson K810i, Ремонт телефона, Восстановление, Хобби, Длиннопост

Телефон работает, товарищ счастлив!
В основном обожаю раскладушки и слайдеры этой фирмы. Особая любовь к серии Walkman, так как сам музыкант и просто кайфую от качества звука этих милашек. На тесте вот этот восстановенный SE s500, прошитый под w580.

ТО Sony Ericsson k810i Sony Ericsson K810i, Ремонт телефона, Восстановление, Хобби, Длиннопост

Буду рад восстановить ваши аппаратики от этой фирмы и с радостью приму в дар или выкуплю этих красавчиков.)

Показать полностью 10
156

Не хитрый, но приятный ремонтик утопленника

Доброго времени суток! Катастрофически не хватает времени пилить посты, но по просьбе братана решил написать.
Пришёл в ремонт вот такой планшет- утопленник с проблемой "не рабоает тач".

Не хитрый, но приятный ремонтик утопленника Ремонт, Утопленник, Длиннопост

Ну что ж, думаю, пора за дело браться. Разобрал. Проблема на лицо. Коррозия п/п, коннектора и шлейфа тача.

Не хитрый, но приятный ремонтик утопленника Ремонт, Утопленник, Длиннопост

Плату тщательно почистил бензином вместе с коннекторами и шлейфом.
О! Ещё коннектор и шлейф дисплея "приболели". А изо было. Но так мы это не оставим. Восстанавливаем шлейф дисплея тонкими проводочками.

Не хитрый, но приятный ремонтик утопленника Ремонт, Утопленник, Длиннопост
Не хитрый, но приятный ремонтик утопленника Ремонт, Утопленник, Длиннопост
Не хитрый, но приятный ремонтик утопленника Ремонт, Утопленник, Длиннопост
Не хитрый, но приятный ремонтик утопленника Ремонт, Утопленник, Длиннопост

Так же восстановил шлейф тача.

Не хитрый, но приятный ремонтик утопленника Ремонт, Утопленник, Длиннопост
Не хитрый, но приятный ремонтик утопленника Ремонт, Утопленник, Длиннопост

Подключил. Проверил. Всё заработало.

Не хитрый, но приятный ремонтик утопленника Ремонт, Утопленник, Длиннопост

Видео теста не буду кидать. Надеюсь, поверите на слово.

Не хитрый, но приятный ремонтик утопленника Ремонт, Утопленник, Длиннопост

Желаю всем удачных ремонтов, коллеги!

Показать полностью 8
79

Как я первый раз менял тристар на IPhone 6

Я обещал посты про работу: вот они!
работаю я в сервисном центре мастером. Чиню смартфоны, планшеты, ноуты.
И вот на днях мне в ремонт принесли iphone 6 на замену микросхемы тристара. Это маленькая микрушка на шарах отвечает за зарядку и отг. К сожалению, будет только пара фоток, так как не думал на тот момент делать об этом пост. Менял я её первый раз.

Как я первый раз менял тристар на IPhone 6 iPhone 6, Тристар, Ремонт, Длиннопост

Первым делом снял экран, под которым заветная микруха.
Далее снял компаунд над тристаром и вокруг него.
Затем нанёс флюс и попытался снять микросхему. Никак. Не прогревается плата. Поднимаю постепенно температуру.
Ни в какую. На дисплее фена уже 400, а кондёры вокруг ещё не поплыли. Психанул и снял паяльником (прогрел микруху сверху). Ествественно, без последствий не обошлось. Сорвал несколько пятоков (контактные площадки, на которые припаивается микруха). НИКОГДА ТАК НЕ ДЕЛАЙТЕ! Это уже проблема для меня, так как ни разу не восстанавливал пятаки под bga микрушками. Но надо сделать. Приступил. Восстанавливал таким образом: зачистил контакты рядом с пятаками, к которым идут дорожки из внутренних слоёв платы, к ним припаял тоненькие проводочки и сделал петельки на местах сорванных пятаков.
Вот фото с микроскопа.

Как я первый раз менял тристар на IPhone 6 iPhone 6, Тристар, Ремонт, Длиннопост

Потом на те места, которые не должны контачить с пятаками микрухи вокруг и под ней, нанёс тонкий слой компаунда, который застывает при 200 градусов. Погрел, пока не застыл компаунд.
Затем выяснилось, что со временем фен "расстроился" и нужно откалибровать его температуру.
С помощью тестера и термопары откалибровал фен и О, ЧУДО! Фен прогрел новую микруху и она встала. Проверяю: всё работает! Тристар не греется, айфон заряжается на 1 Ампере, потерь в потреблении при работе аппарата нет.

Как я первый раз менял тристар на IPhone 6 iPhone 6, Тристар, Ремонт, Длиннопост

Показыает 100 % уже в течение 3-х часов в ждущем режиме. Фото сделано сейчас, дома. Всем удачи в ремонтах и будьте внимательны!

Показать полностью 2
262

Когда хочешь свою мастерскую, а в твоём распоряжении только 6 квадратов...

Всем доброго времени суток! Мой первый пост будет о том, как обустраиваться будущему инженеру в общаге. Всё началось ещё очень давно, когда я только подключил лампочку к батарейке. В тот момент во мне зародился радиоинженер. После школы в другом городе поступил в универ на специальность "радиотехника". Заселился в обшагу. 6 квадратов. Сначала обустроили быт. Пока привык к общажной жизни, захотелось чего-то по вечерам паять. Паяльника с карифолью и оловом недостаточно. Открытием для меня стал АлиЭкспресс на втором курсе. И тут началось... Сначала заказал фен и usb микроскоп 11.11 по акции.

Когда хочешь свою мастерскую, а в твоём распоряжении только 6 квадратов... Общежитие, Мастерская, Длиннопост

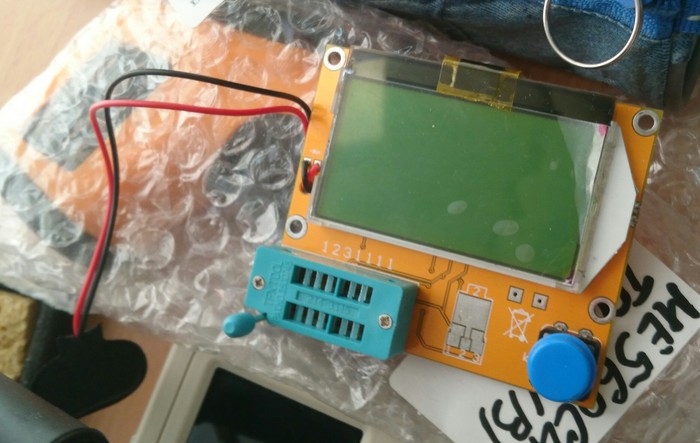

Затем заказал транзисторный тестер (он тоже шёл с большой скидкой)

Когда хочешь свою мастерскую, а в твоём распоряжении только 6 квадратов... Общежитие, Мастерская, Длиннопост

Далее раскошелился на паяльную станцию и дозаказал к ней для удобства второй паяльник. Заказал термостойкий коврик (реально полезная вещь, если нет желания портить стол). Без третьей руки тоже не айс.

Когда хочешь свою мастерскую, а в твоём распоряжении только 6 квадратов... Общежитие, Мастерская, Длиннопост

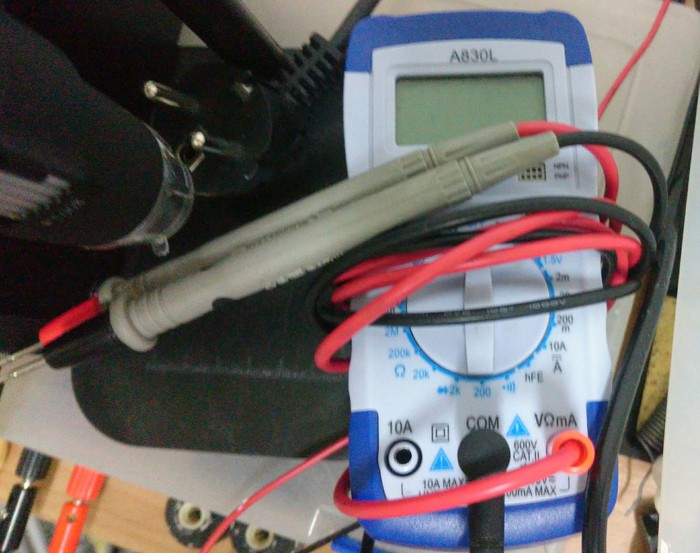

Так же заказал по акции тестер.

Когда хочешь свою мастерскую, а в твоём распоряжении только 6 квадратов... Общежитие, Мастерская, Длиннопост

Щупы на работе надыбал. Кстати, посты про работу тоже скоро будут.
Когда возникла потребность
программировать микроконтроллеры, понадобился осциллограф. Ииии....

Когда хочешь свою мастерскую, а в твоём распоряжении только 6 квадратов... Общежитие, Мастерская, Длиннопост

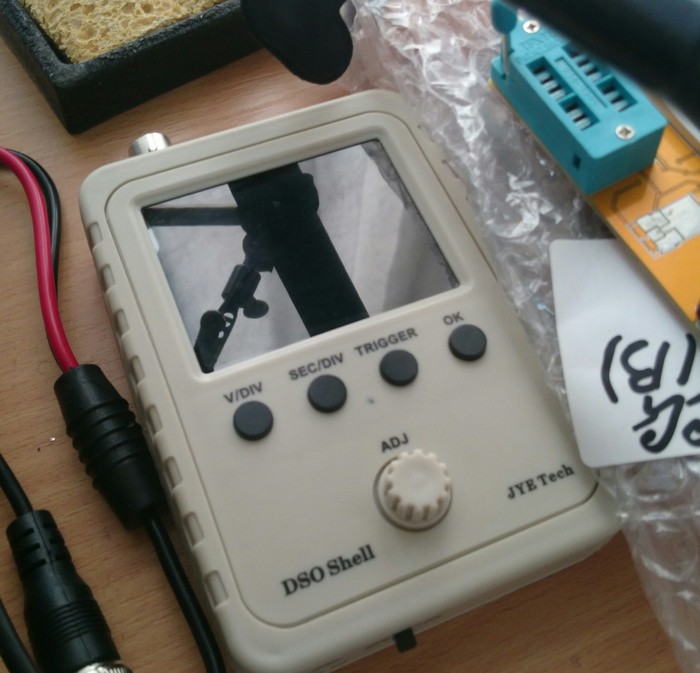

Не смог удержаться и приобрёл этого ослика в виде конструктора.

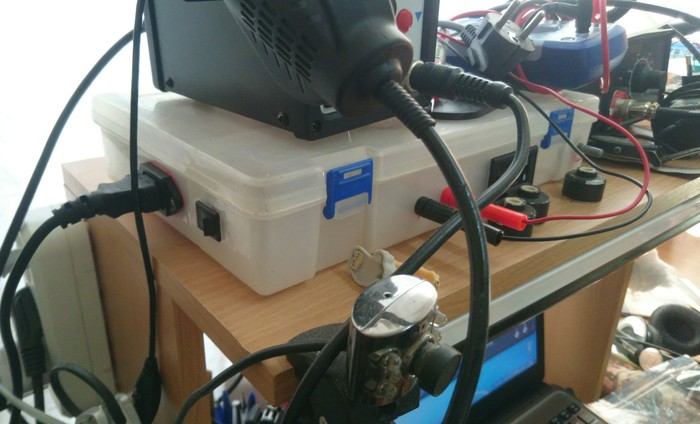

Недавно собрал себе (наконец-то!) универсальный бп из коробки для мелочёвки.

Когда хочешь свою мастерскую, а в твоём распоряжении только 6 квадратов... Общежитие, Мастерская, Длиннопост

А в один прекрасный день я привёз из дома всякую мелочёвку.

Когда хочешь свою мастерскую, а в твоём распоряжении только 6 квадратов... Общежитие, Мастерская, Длиннопост

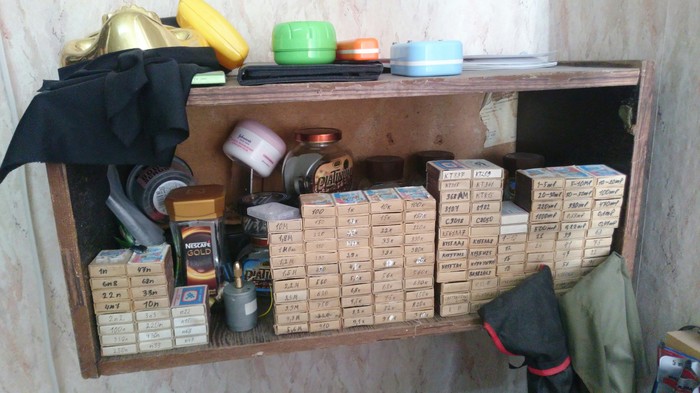

Это самая основная часть деталей. Остальное под кроватью. Про то, что под кроватью - в следующем посте.

Когда хочешь свою мастерскую, а в твоём распоряжении только 6 квадратов... Общежитие, Мастерская, Длиннопост

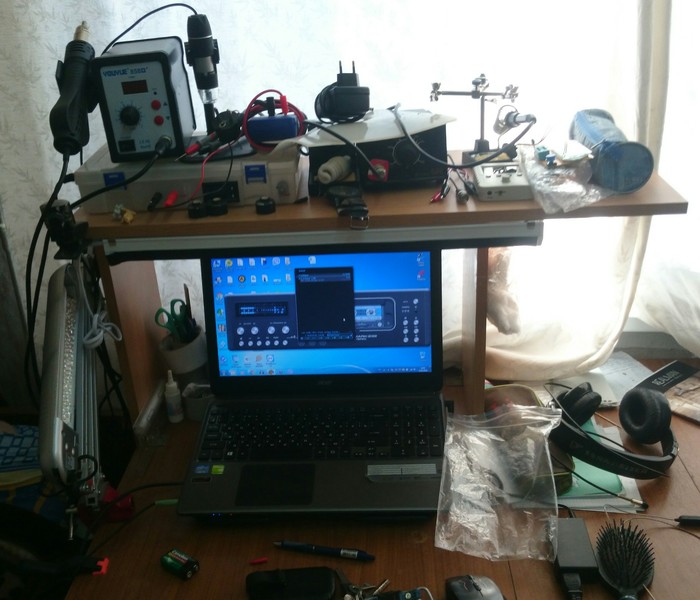

Так выглядит моё рабочее место на данный момент. Надеюсь, кому-то понравится и он (она) тоже захочет забабахать мини лабораторию у себя в комнате. Всем спасибо.
