Megolet

С этим корпусом проектирование на тяп-ляп уже не прокатывало, так что пришлось визуализировать на 100%, и только после этого отдавать на лазерную резку

Немного фоток в разобранном виде, куда же без них)

Фотками передать процессы сборки даже не пытался, достаточно дурацкое занятие

Наполняем смыслом

Наслаждаемся готовой работой

И для тех кому интересно посмотреть на процесс, как эта штука создавалась

Ну и само собой немного того, что наполняет все это конструёвину смыслом, начинака) В прошлый раз меня закидали тапками, за то что я использовал в фотосесии макетные компоненты, и вглядело это все, мягко говоря, так себе. Тут все по боевому, и компоненты хорошие и с кабелями я тоже решил заморочиться.

Другие мои работы и процессы создания вы можете посмотреть в моем инстаграмме.

Ну и немного фоток с телефона)

Друзья, приходя ко мне на пиво в процессе работы, стебались, что я брошу это дело на полпути из-за сложности, но сами потихоньку пускали слюни. В итоге друг подбивает сейчас повторить подвиг по его просьбе. Правда, он изначально меня убеждал, что в цвете хаки танк будет смотреться лучше, и хочет именно такой.

Благо, во второй раз всё это будет сделать гораздо проще – модель есть, поставщики есть, резать где есть, механизм отработанный. Я думаю, недели за 2-3 можно уложиться. Не знаю правда, сколько ящиков тёмного он мне будет должен за это))

Ну вот вроде и все. Вопросы и пожелания может писать в личные сообщения в вк. Вот мой профиль. Возможно в ближайшее время начну пилить что-то еще. Уже есть пара задумок, но об этом уже не здесь)

Всем спасибо за внимание.

Сразу же все раскладываем для красивой фотки)

Дальше началась работа по сборке. Самым большим геморроем стала, конечно, сгонка всех углов так, чтобы не образовалась куча зазоров. Первоначально я думал это делать рубанком, но в итоге отказался от этой идеи. Болгарка со шлифовальным кругом 100 оказалась значительно эффективнее.

Начали вырисовываться контуры (отверстия сделаны для кулеров).

На этом этапе уже можно было примерить компоненты, что я и сделал

На первый взгляд все было нормально (комплектующие все древние, но мне был важен исключительно формфактор). Все влезло и даже остался небольшой запас, но я еще нашел 3х копеечную видюху на 3 кулера с доп. питанием, чтобы быть уверенным на 100%. И вот тут меня ждал сюрприз.

Провода питания видюхи упирались в верхнюю крышку корпуса, пришлось выпиливать и вносить изменения в чертеж.

Дальше пошла в работу задняя стенка, которая была в зачаточном состоянии. Было решено выпилить ее из старого корпуса и внедрить в заднюю стенку.

После была еще куча всяких мелких правок, таких как выпиливание воздухозаборника для СВО, разметка отверстия под переднюю панель и т.д.

Работу с имеющимися деталями я закончил вот на этом этапе:

После этого был опять этап сидения за компом и внесение кучи мелких (и не очень) правок, и заказ уже чистового раскроя.

И вот, по истечении 5 дней, 4 коробочки с разними кусками фанеры были у меня на руках. Честно говоря, я слегка опешил от такого количества всякой мелочевки, но отступать было поздно).

Сейчас будет меньше фотографий промежуточных этапов, так как с головой уходил в работу и просто забывал отвлечься. Но и того, что есть, думаю, хватит).

Задняя стенка. Уже с вклеенными посадочными элементами под мать и БП (немного облажался с расположением одного из отверстий, но не критично – просверлим).

Ку - ку)

После сгонки и склейки основных компонентов уже получили немного эстетического наслаждения

Ну вот теперь и пришло время приступать к самой адской по своей унылости работе(сборке всех мелких элементов). 95% всего времени заняла именно она. Дальше уже будут в основном фотки, комментировать тут особо нечего.

Катки и гусеницы

Малые орудийные башни

Тут начинается этап работы с пушкой, единственной частью, которая должна будет светиться у этого монстра). Прозрачные элементы делал из 10-мм оргстекла с последующей матовкой.

Выхлопные трубы были отдельной эпопеей, но тоже справился)

Ну, на этом, пожалуй, эту часть можно и закончить. Процесс откраса я не отфоткал совсем, так как он был крайне тяжелым и отвлечься от него не представлялось возможным.

Фото готового изделия вынесу в отдельную статейку, и так получилось слишком длинно.

Последней фоткой скину, пожалуй, то, на чем остановился перед окрасом.

Вопросы(если таковые возникнут) можете писать в личку в вк.

Еще в школе и первых курсах института мне нравились книги по вселенной «Warhammer 40k». Нельзя конечно сказать, что я был фанатом, но несколько серий книг и пару игр я прошел и остался вполне доволен. Больше всего из техники этой вселенной меня впечатлили Дредноуты космодесанта. В эту сторону я и решил двигаться. Для тех кто не в теме, вот:

Поймав эту идею, я понял, что начинаю всерьез загораться желанием воплотить это в жизнь. С этого момента начался околонаучный поиск). Собрав достаточное количество картинок для понимания примерных габаритов, я накидал несколько корявых эскизов (они были ужасны и показывать я их не стану, дабы сберечь глаза людей знакомых с черчением)). После этих страданий (глаза у меня тоже вытекали при взгляде на мое творчество) начали вырисовываться габариты этого чуда, и, скажу я вам, меня они огорчили. При условии того, что я хотел сделать все это безобразие на основе стандартных комплектующих и материнской платы формата ATX, у меня получалась хрень объемом почти кубометр. Это никуда не годилось, жена меня бы выселила вместе с этой штукой, и была бы права.

У меня все еще теплилась слабая надежда на то, что я при эскизировании ошибся в размерах и все это безобразие можно уменьшить. Погрустив об это, я двинулся на поиски 3d модели дредноута в интернете, дабы поиграть с размерами с чем-то условно материальным с соблюденными габаритами и масштабом. После недолгих поисков я набрел на форум, где была куча раскроев для склейки моделей всего-чего из бумаги, и там был архив с модельками техники из Вархаммера. Думаю, ну вот, тут будет то, что мне нужно! И точно, модель я нашел, и, образмерив ее, приуныл еще больше: эскизы не врали, штука здоровая, и делать ее нецелесообразно.

Взгляд потух, руки опустились), и в легкой фрустрации я начал лазить по архиву с моделями в поисках непонятно чего). И тут я набрел на файлик с названием “Stormblade”, в нем оказалась модель танка имперской гвардии

Прежде чем начинать моделировать его в CAD-системе, нужно было понять, из чего я буду его делать. Основными претендентами были пластик и сортовая фанера, железо я отмел сразу из-за сложности в обработке, стоимости и совершенно чумового итогового веса. Пластик тоже отпадал, по технологическим аспектам его обработки. В итоге выбор пал на фанеру - как может показаться некоторым, не самый благородный материал. Поверьте, это один из лучших вариантов для моделирования изделий без сложных поверхностей 2го и 3го порядка. Просто достать, легко обрабатывается как в ручную, так и на раскроечных станках (фрезерных и лазерных), прекрасно поддается клейке и имеет хорошие прочностные характеристики.

Ну, вроде вступление закончил) Дальше будет немного (на самом деле очень много) 3D-моделирования и черчения, потом процесс сборки, покраски и финальные фото.

Всем кто дочитал, спасибо) Скоро выпущу продолжение! Stay tuned, как говорится.

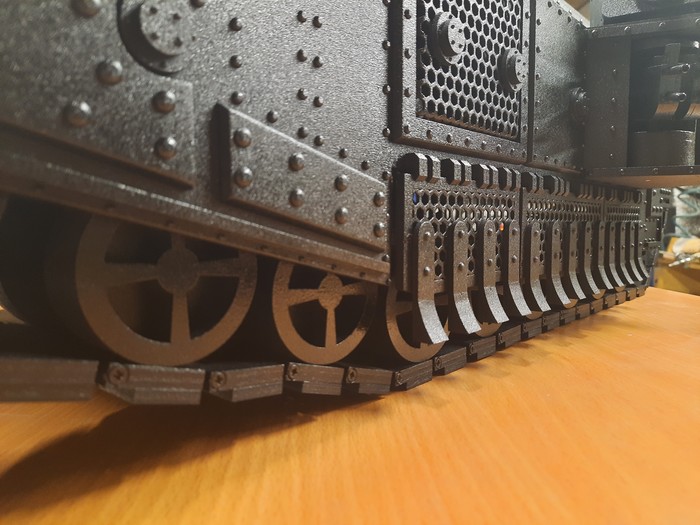

P.S. Статью пишу уже постфактум, изделие уже готово, так что шансов бросить на половине у меня нет) Для затравки - покажу кусочек получившегося результата:
