Всем привет. В прошлой статье мы изготовили детали, подобрали и установили комплектующие, обжали провода и даже один раз включили паяльник. После собрали три Аркадных автомата с купюроприемниками и монетоприемниками для того, чтобы поставить их в барах и воплотить мечту о заработке лежа на диване. Но как говорится – «Мечтай в одну руку, сри в другую и потом посмотри, какая быстрей заполнится». Что из этого вышло? Читайте дальше.

Воодушевляющее начало

Прежде чем заниматься любимым делом дядюшки Скруджа, нужно настроить работу купюроприемника и монетоприемника. Будем отталкиваться от работы нашей платы с предустановленными играми Game Elf. Она имеет интерфейс Jamma и с помощью него общается с внешним миром. Если с подключением кнопок, стиков и питания все понятно, то возникает вопрос, как к этому чуду китайской инженерной мысли подключить наш купюрник и монетник? Монетоприемник работает просто, четыре провода на выходе: +12v, GND, Coin Signal, Counter Metr. Питание и землю кидаем на блок, а сигнал подключаем к Jamma. На четвертый провод мы повесим счетчик монет, что в последующем поможет нам раскрыть коварный заговор владельцев одного из баров о котором в конце статьи. Вставляем образец в виде 10 рублевой монеты, проверяем. Работает!

Можно вздохнуть свободно и не напрягаясь подключить купюроприемник к плате, ведь мы теперь знаем, что, куда и как работает. Еще никогда в своей жизни я так не ошибался. На момент создания проекта в рунете информацию по подключению купюроприемника к этой плате взять было неоткуда, пришлось действовать «методом тыка». Взяв в руки инструкцию по подключению купюрника, на скорую руку подключил +12v и GND, но остается еще множество проводов и какой подключать в роли сигнала на COIN? Все просто! Подбрасываем монетку и подключаем самый удачливый провод. Не работает. Снова углубившись в инструкцию, начинает понемногу приходить понимание работы таких устройств. Как оказалось наш CashCode MVU 1024 может работать аж в 5 разных протоколах Pulse, Cashcode serial, Ccnet, Mdb, rs232. Для каждого протокола своя схема подключения и способ общения с устройством. Это стало переломным моментом и сделало общение с купюрниками намного приятнее во всех последующих проектах.

Немного поразмыслив, пришел к выводу, что мне необходим именно протокол Pulse. Подключил, работает! Но, как говорил поручик Ржевский – Есть один нюанс! На 100 рублей дает одну попытку, а нам нужна одна попытка на 10 рублей. Победив внутреннего дядюшку Скруджа, устанавливаем положение переключателей Dip Switch на купюрнике в нужное положение для отдачи одного сигнала на 10 рублей и готово! Работает как часы.

На панели купюроприемника и монетоприемника обозначаем стоимость 10 рублей = 1 кредит. Номиналы принимаемых банкнот, ссылки на сайт с информацией. Самое главное инструкция как пользоваться. Инструкцию дублируем на панели управления перед самим игроком. Лишней не будет.

Пришло время протестировать работу автомата. Все отлично, банкноты принимает, игры запускает.

Можно уже пускать автомат в работу, но бросается в глаза ужасный вид стартового экрана игровой платы. Вот бы был бы способ окрасить его в цвета нашего проекта.

И этот способ есть! Достаем SD карту из платы и снимает с нее образ диска. Распаковываем его и среди множества папок и файлов с играми находим то, что так долго искали. Папку с графическими файлами самой оболочки!

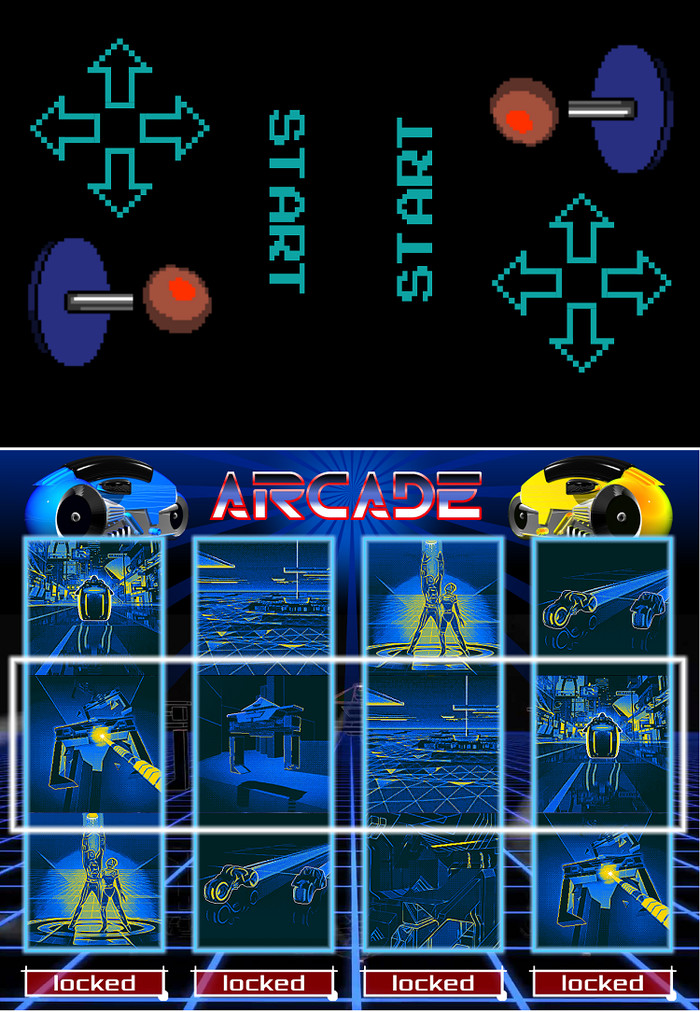

Среди графических файлов ищем нужный нам язык EN и разрешение 640х480. Попался! Искомый файл для обработки bg640480.png. Осталось отредактировать его под наши нужды. Кстати, в этой же папке находятся и звуковые файлы оболочки, можно поменять композицию на стартовом экране и другие звуки платы. Простор для творчества имеется. Делаем новый графический файл оболочки с обязательным сохранением оригинального названия, меняем стартовую музыку на любимую композицию. Готово!

Теперь вид графической оболочки не вызывает вопросов и прекрасно подходит к оформлению всего Аркадного автомата. Любо дорого.

После всех настроек пришло время установить Аркадные автоматы в места постоянной дислокации. По логике необходимо устанавливать в местах скопления гиков и интересующихся людей, преимущественно мужского пола и в возрасте 25-45 лет. Но таких мест в моем городе не оказалось. Тем не менее, все три автомата удалось пристроить по знакомству в тестовые локации: бар, кальянную и ночной клуб. Места отличные и была уверенность, что адекватные посетители не разнесут автоматы в клочья за несколько дней. Так и произошло, автоматы проработали в кальянной, и ночном клубе по одному месяцу, в баре автомат проработал много дольше.

Хочу выразить огромную благодарность владельцам заведений, которые поддержали идею! Два освободившихся автомата решил отправить в славный город покрупней. И тут стало намного веселее: регулярно стали совать монеты в купюроприемник выводив тем самым последний из строя, засовывали разнообразный мусор в панель управления и в целом было много вандальных действий по отношению к автоматам. Особым шиком стал телефонный звонок от друга при плановом осмотре автоматов, в котором он сообщил мне о пропаже красных шариков со стиков управления. В последующем это стало «нормой» и было принято волевое решение прикрутить их на суперклей. Инкассации денег из автоматов были ничем не примечательны до одного дня, внезапно в одном автомате не обнаружилось денег от слова «совсем». Владелец утверждал, что автомат простоял выключенным, но помните Counter metr упомянутый в начале статьи при подключении монетоприемника? На нем были данные, которые ясно давали понять, что владелец, мягко говоря, фантазирует и выдает желаемое за действительное. Автомат был сразу же вывезен из этого волшебного места.

Суровая реальность

Знаю, знаю вы ждете цифры. Автоматы проработали в сумме 4 месяца в разных местах. Средний заработок от одного автомата 6500 рублей в месяц. Очень многое зависит от места установки, дня недели и контингента заведения, где установлен автомат. Почему я убрал автоматы, не стал собирать новые и продолжать двигаться в этом направлении? Ответ простой, собирайте и играйте в такие автоматы с друзьями, не нужно использовать их в коммерческой деятельности. Если, конечно, у вас нет коммерческой лицензии от правообладателя на использование игр. Надеюсь, предыдущее предложение закрыло все вопросы по поводу законности такой деятельности.

Несмотря на все сложности в сборке, установке, юридических вопросах и обслуживании таких автоматов, было безумно увлекательно собрать и реализовать такой проект своими руками. Я получил огромное количество опыта и знаний в работе с купюроприемниками и монетоприемниками, вендинговом оборудовании и юридической стороне вопроса, которые с успехом использую в новых проектах. Но самое важное это люди, замечательные люди с которыми мне удалось поработать, без поддержки со стороны владельцев заведений, где мы выставляли автоматы ничего бы, не получилось. Спасибо вам!

И тебе спасибо за то, что дочитал до конца. До встречи в новых статьях о новых проектах!

* Все события и персонажи в статье вымышлены. Совпадения случайны.

Всем привет, настало время сдержать обещание, данное в комментариях и рассказать о создании такого аппарата. Во всех успешных книгах по успешному успеху пишут, что бизнес нужно масштабировать. Кто я такой, чтобы спорить с книгой. Поэтому, строить будем сразу три штуки. Пожалуй, достанем инструменты и начнем собирать.

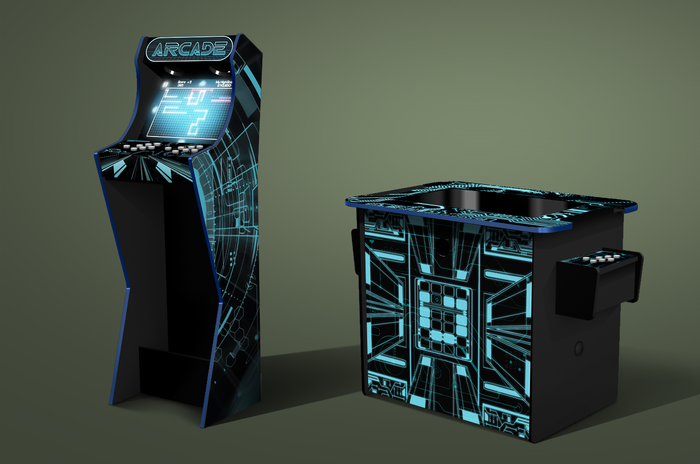

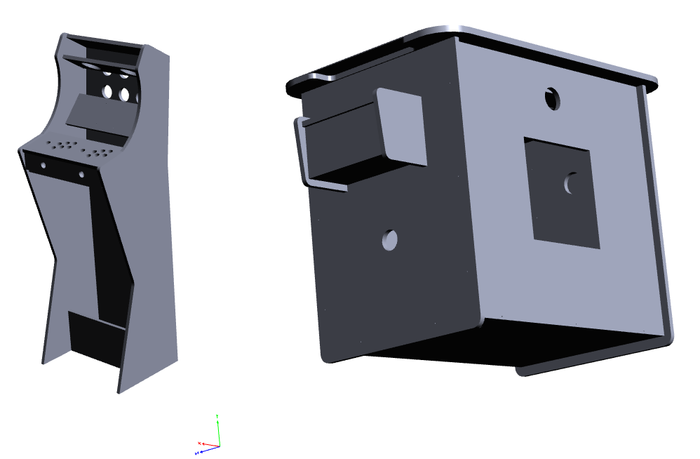

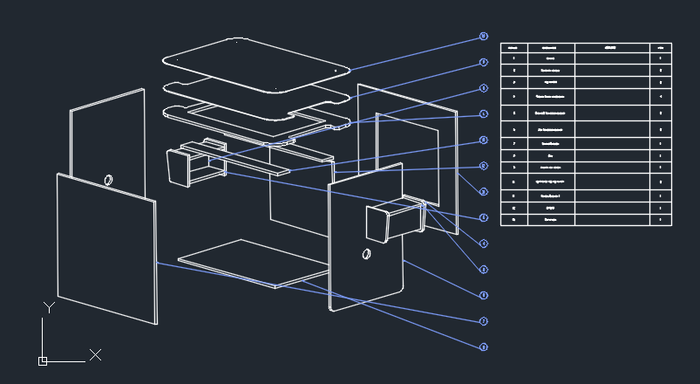

Чертим и готовим детали, заранее предусматривая все технические отверстия, расположение комплектующих и их крепления, размещение элементов управления. Немного пошевелить извилинами заставляет установка и размещение деталей монетоприемника и купюроприемника, так как размеры технического отсека в стойке очень ограничены. Не стоит забывать о идеи независимой «головы» самого аппарата, конструкция должна позволять свободно снимать верхнюю часть аркадного автомата и использовать без алчных порывов, только для игры и удовольствия. Скидываем на резку ребятам с ЧПУ, материал ЛДСП 16 мм черный матовый. Забираем и легкой рукой с шуруповертом соединяем детали.

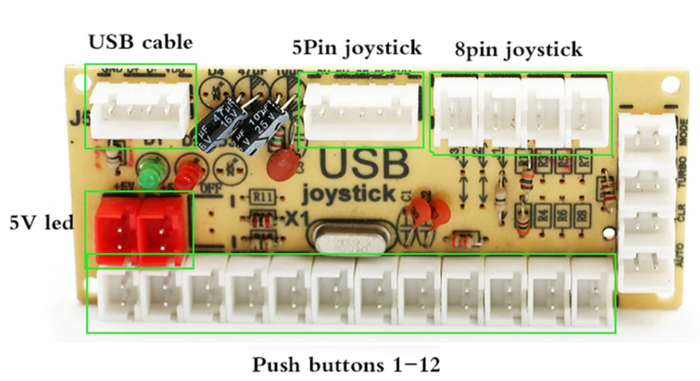

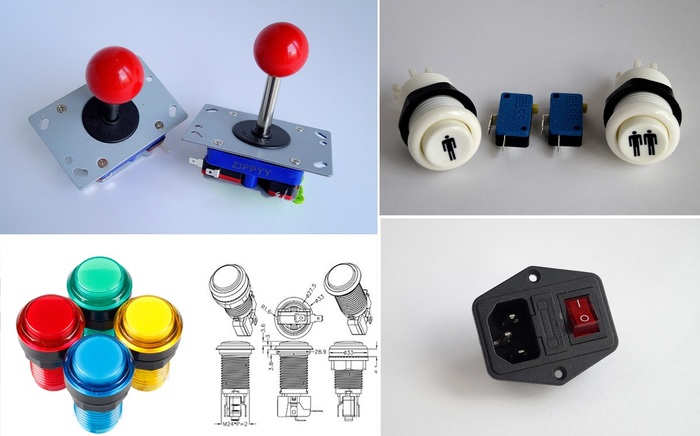

Вооружаемся комплектующими. В нашей обойме имеется два стика управления, 16 разноцветных кнопок в «американском» стиле с полным обвесом в виде подсветки, проводов и платы, к которой все это подключается. Кнопки Start двух игроков. Гнездо питания с предохранителем. Блок питания с возможностью выдавать как 12, так и 5 вольт. Это важно, так как нам необходимо запитать от него подсветку кнопок, звук и саму плату с играми. Возникает вопрос – А почему используется плата с предустановленными играми, а не raspberry pi или миниПК на винде. Ответ прост, бесперебойность и надежность работы. Сама плата имеет на своем борту 412 «отборных» игр с аркадных автоматов, необходимый нам Jamma интерфейс подключения, VGA выход на монитор и работает как часы.

* Тут стоит сделать небольшое уточнение. Проект создавался много-много лет назад, именно поэтому вы можете видеть кнопки и стики такого типа. В первый и последний раз. Все следующие проекты заботливо укомплектовывались кнопками и стиками истинных самураев фирмы Sanwa. Это же относится и к плате с играми.

Вот они! Алчные комплектующие. За отбор бумажных денег у игроков отвечает купюроприемник CashCode MVU 1024 от настоящих капиталистов. Монетоприемник простой, но надежный. Принимает только чеканные монеты. Ведьмаки играют бесплатно.

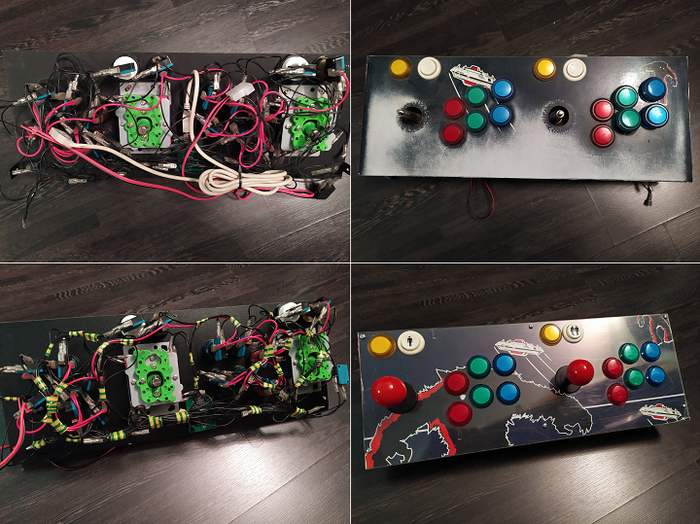

Панель управления. Устанавливаем кнопки и стики на свои места. Не забываем про кнопки Start и Exit. При использовании интерфейса Jamma запутаться в подключении невозможно. Прокидываем кабель подсветки от блока питания на кнопки и делаем проводной хаос еще больше. В последующем провода красиво уложатся в аккуратные пучки и хаос отступит.

Внимательный читатель заметит муки выбора места расположения блока питания и платы. В итоге все на своих местах. Появились динамики и исчез монитор.

Пришло время достать обжимной и паяльные инструменты. Организовываем подачу питания на все узлы с одной точки под контролем предохранителя. Запитываем: монитор, подсветку и сам блок питания. Паяльник пригодился для простого усилителя звука с шестипалым потенциометром.

Подключаем, проверяем. Дальше установка жк мониторов на 19 дюймов с соотношением сторон 5:4, задней крышки и установка подсветки. Монтаж панели с купюроприемником и монетоприемником на фото не попал. Ранее автоматы уже успели обклеить «Артами» в круг. Пришло время звать заказчика на приемку.

Теперь то готово? Готово. Больше всего заказчика интересовал отсек внизу стойки.

Сначала убедимся, что идея модульного автомата сохранена и можно спокойно снимать верхнюю часть, брать с собой играть к другу.

Замок на задней стенке и решетки вентиляторов защищающие любопытные пальцы от травм. Есть предположения зачем на задней крышке отверстие в левом верхнем углу?

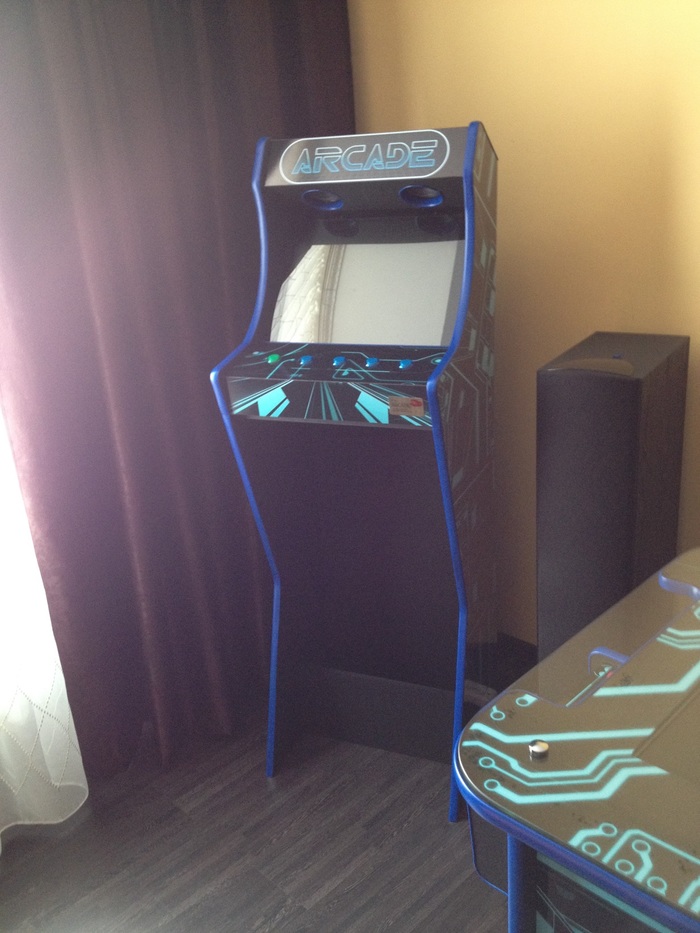

Итог сборки. Это был непростой опыт, узнал много нового и впервые понял, что не всю информацию можно найти в интернете. Особенно если это касается купюроприемников. На фото можно внимательно рассмотреть рисунки и найти своих любимых персонажей из видеоигр.

В следующей части расскажу о проблемах, которые возникли при подключении купюроприемника и монетоприемника. Вытащим с флешки образ игровой платы и настроим интерфейс под себя. Расскажу про установку в бары и отвечу на самый животрепещущий вопрос «А сколько удалось заработать?». Спасибо, что дочитали до конца и до встречи!

Что вы чувствуете, когда видите любимую вами вещь в сломанном состоянии? Если у вас сразу появляется непреодолимое желание ее починить, то читайте дальше.

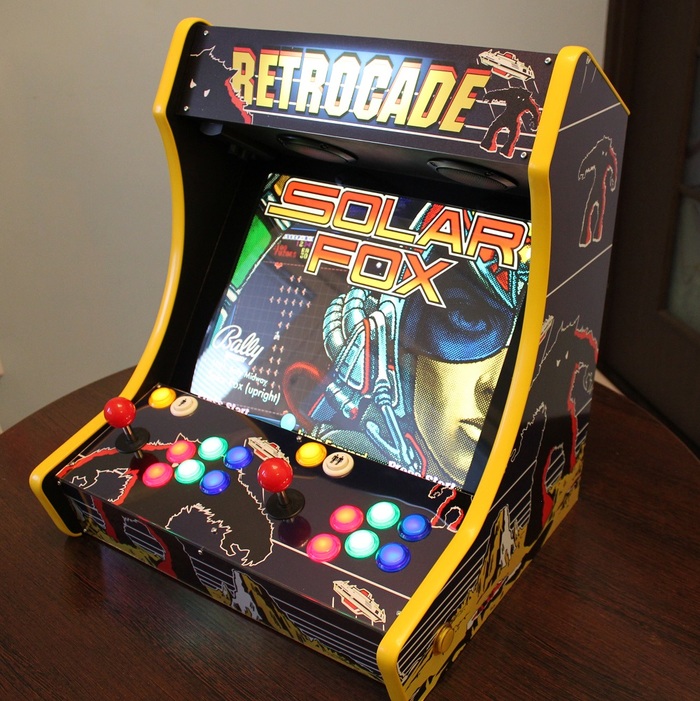

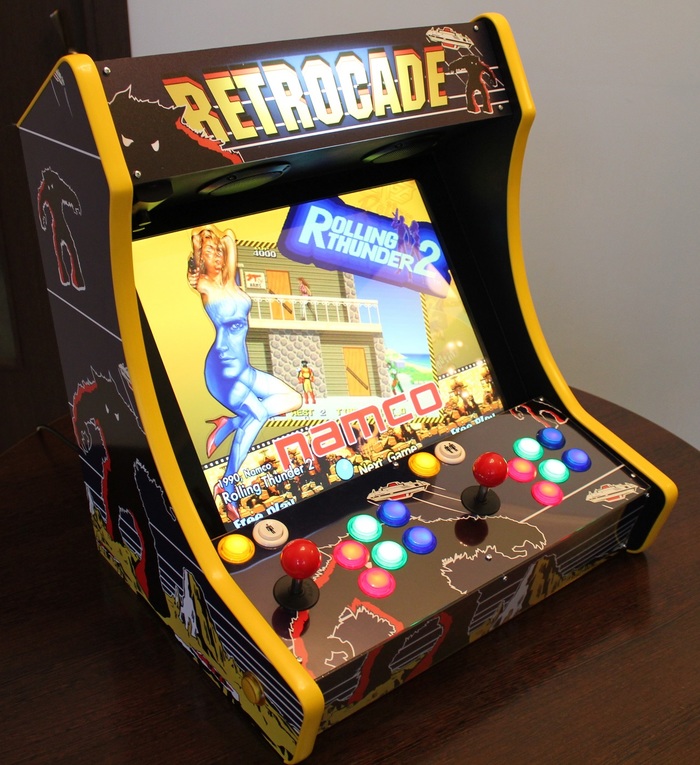

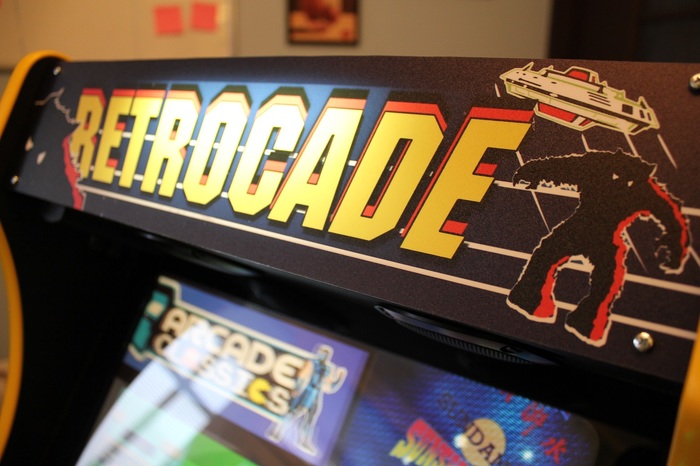

Продолжаю рассказывать о своих проектах Аркадных автоматов. Сегодня речь пойдет о самом первом автомате, собранном своими руками, который я видел последний раз в 2015 году и увидел снова при новых обстоятельствах. Это был автомат вида Bartop с начинкой из Core i3, Монитор в 19 дюймов, HDD 500Gb и работающий на оболочке HyperSpin. После сборки я выложил результат работы в сеть и автомат нашел новый дом за 24 часа. RetroCade, как мы его назвали уехал от нас радовать своими играми нового хозяина.

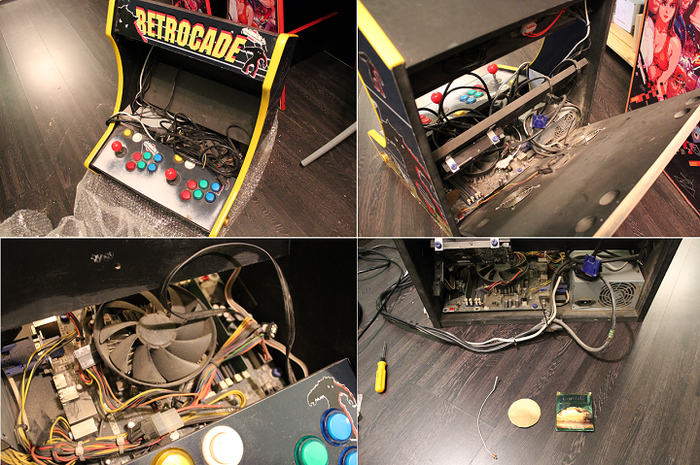

Много воды утекло с того момента, много новых проектов было сделано, но судьба первого автомата всегда была для меня загадкой. В один из дней со мной связался новый хозяин RetroCade и сообщил, что автомат сломался. Я был рад любой новости о первом проекте и предложил отремонтировать автомат за свой счет взяв на себя все расходы по транспортировке и ремонту. Вот такая картина предстала перед моими глазами, когда увидел его снова:

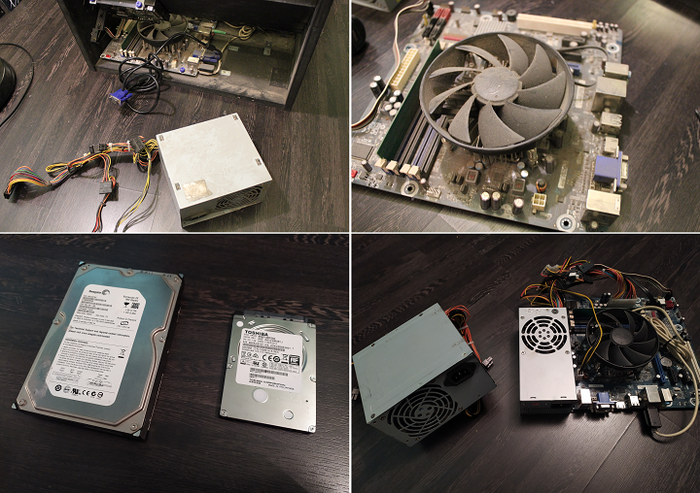

Первым делом демонтируем часть деталей и все комплектующие, чистим их от пыли и грязи. Чистим материнскую плату и для профилактики меняем термопасту. Бросается в глаза отсутствие монитора, добавим. Ищем уязвимые места и находим повышенную температуру у HDD 3.5 в работе, меняем на новый HDD 500GB формата 2.5. Так надежнее. В корзину отправляется и старый блок питания, жаль, что мы никогда не узнаем откуда на нем появилась большая вмятина, но рисковать не будем и установим блок питания с прекрасным внешним видом, надежный и самое важное для нас подходящего размера. Важное, потому что мы будем менять заднюю крышку автомата, а со старым блоком этого сделать невозможно из-за его размеров.

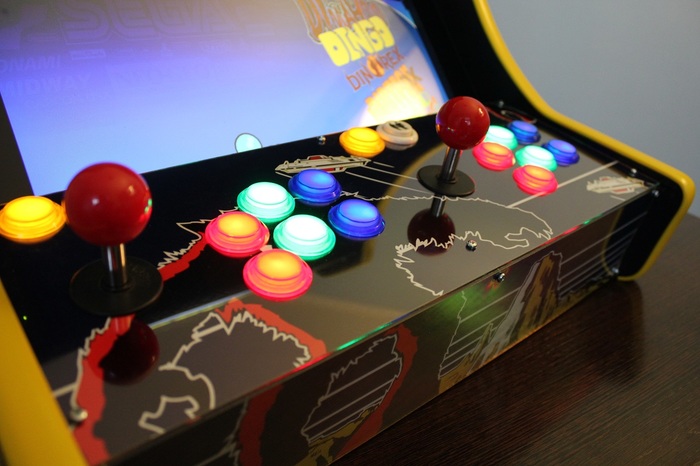

Что-то забыли. Точно! Панель управления. Наверное, самая интимная часть автомата. Нужно снять и почистить все кнопки и стики управления, упорядочить ворох проводов. Установим панели из акрилового стекла для предотвращения протирания Артов на панели от соприкосновения с руками игроков. Они выполняют не только защитную функцию, но и выглядят красиво.

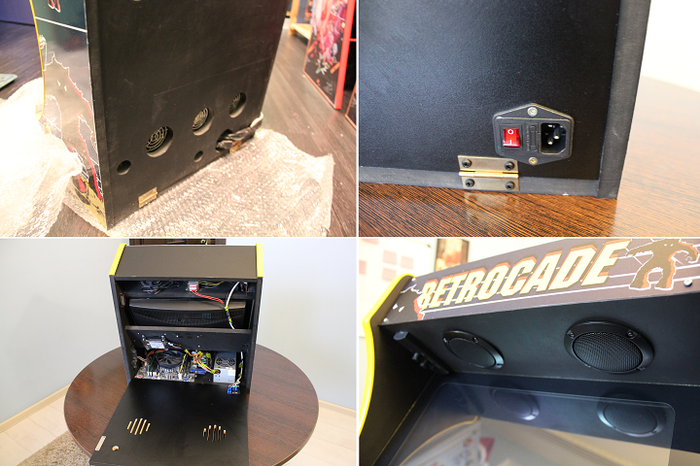

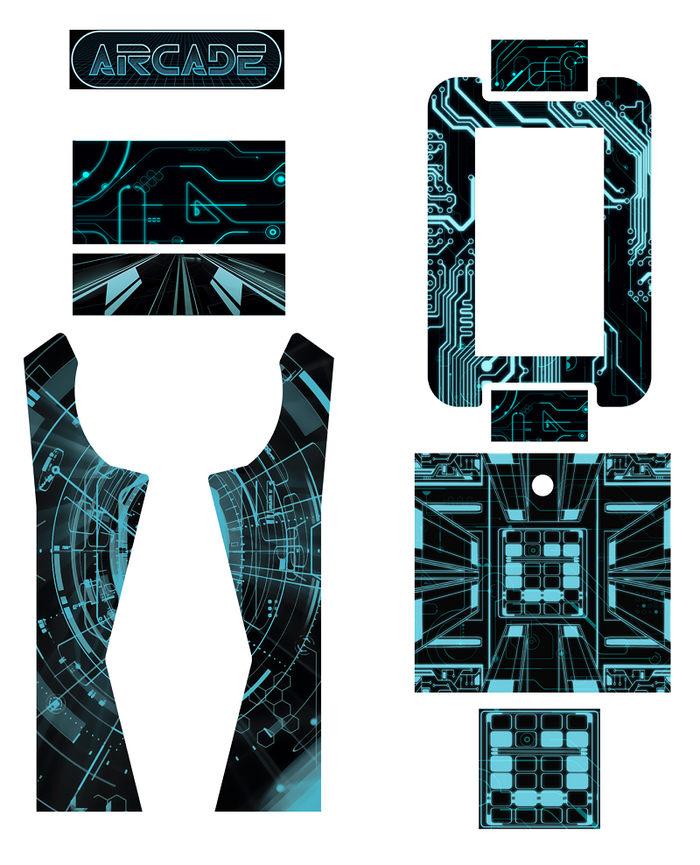

Пришло время заменить и переклеить все Арты автомата на новые. Заменить заднюю крышку и установить одну кнопку ВКЛ/ВЫКЛ, одним проводам питания с предохранителем вместо большой дыры с торчащими проводами. Смонтировать все элементы обратно. Установить решетки динамиков. Заменить экран со стилизацией рамки под ЭЛТ. Заменить молдинги.

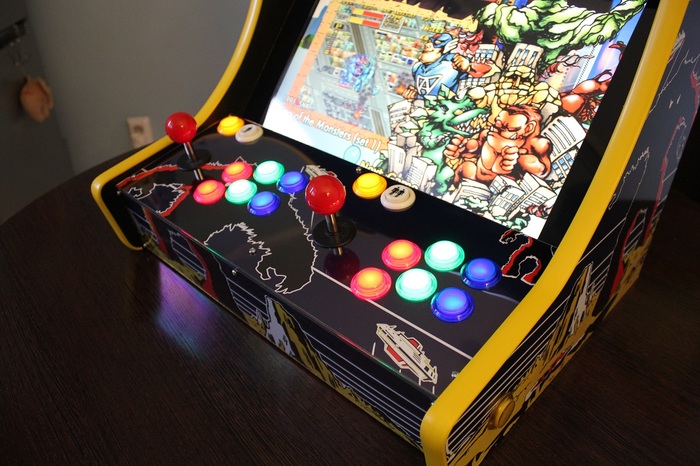

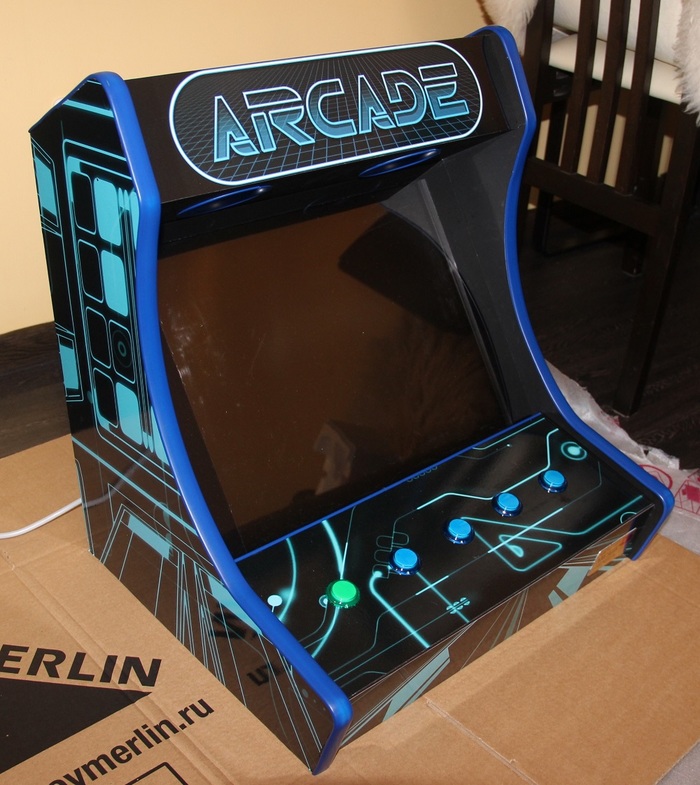

Готово! Я был очень рад снова увидеть первый сделанный аркадный автомат. Еще больше рад его отремонтировать, чтобы он и дальше, работал и радовал своего хозяина. Помните, что прошлое не исправить, но можно его починить и улучшить!

Список доработок:

- Замена монитора

- Замена HDD

- Замена блока питания

- Замена термопасты

- Замена задней стенки автомата

- Установка магнитного замка

- Установка разъема питания и кнопки включения с предохранителем

- Замена основной детали панели управления

- Чистка элементов управления (кнопки, стики)

- Установка защитных элементов на панель управления

- Установка решеток динамиков

- Замена молдингов

- Замена защитного экрана (стилизация под ЭЛТ)

- Замена артов на всех деталях автомата
