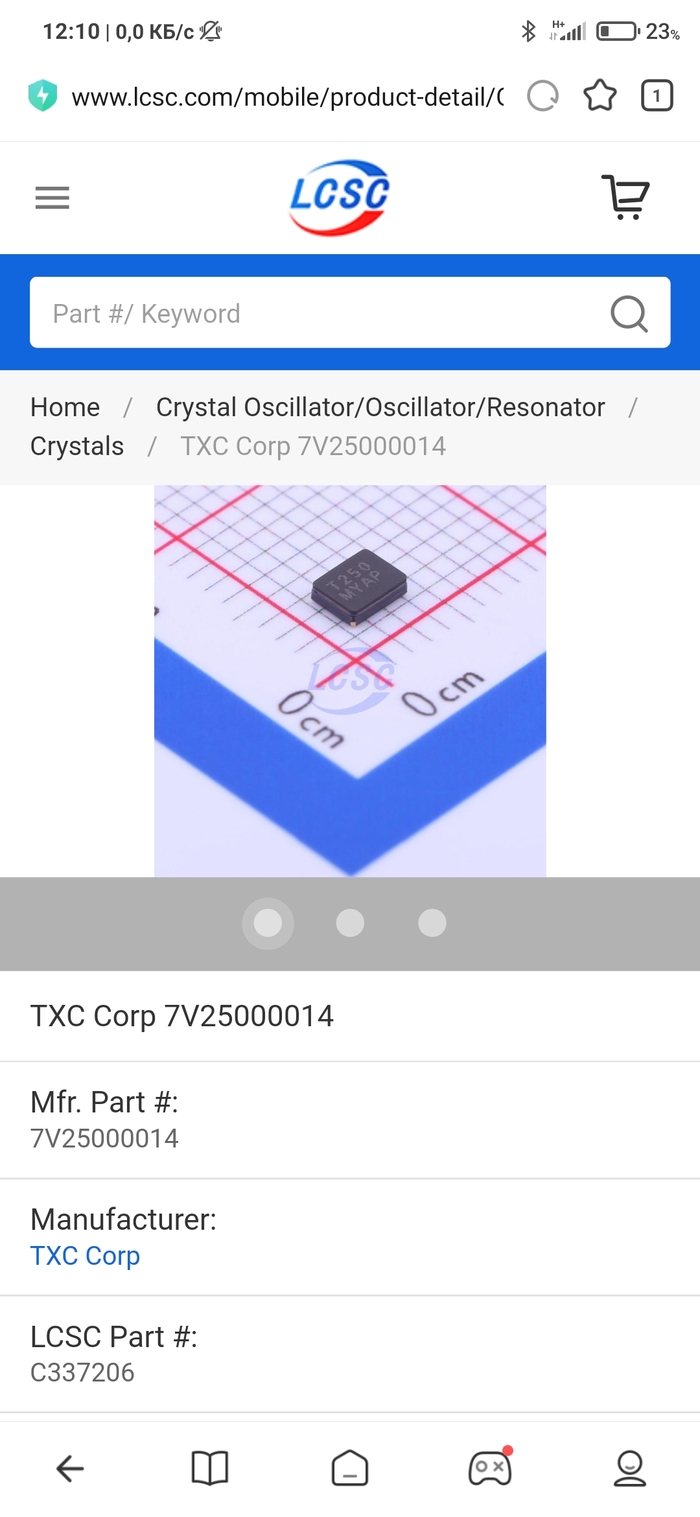

Всём добрый день. Подскажите может есть у кого подобный кварцевый резонатор.
В чип и дипе подобные только от 10 штук продаются. Нужен всего один

Всём привет. Сегодня у нас необычный аппарат. Я как то делал подобного вида аппарат только он был из Нидерландов, в этот раз у нас российская разработка.

Внутрянка у него похожа на сварочные аппараты компании Неон, но платы похоже делаются в Китае.
В нашем случае проблема с выходными диодами

Диоды тут стоят такие же как и в большинстве неонов 150EBU04 в которых основная проблема в том что если перегреть диоды то их пробивает, в нашем случае пробило один диод

Но мы поменяем оба, т.к при замене одного другой который старый пробьёт через несколько дней потому что он тоже подвергался перегреву.
После замены диодов проверив всё остальные силовые узлы включаем аппарат и смотрим холостой ход

Как видим всё работает, напряжение холостого хода нормальное. На этом ремонт закончен.

В прошлом посту люди в комментариях спрашивали как им установить приложение если у них телефон Huawei так вот теперь вы можете скачать приложение у себя в App Gallery
https://appgallery.huawei.com/app/C106469813

Для тех у кого есть Play Market можете скачать здесь
https://play.google.com/store/apps/details?id=com.chartapp

Недавно я добавил в приложение новую категорию с блоками питания, в планах добавить следующую категорию видеокарты. Если у вас есть предложения что добавить или замечания по приложению то пишите.Все замечания и предложения я учту.
Спасибо всём за внимание.

Всём привет. Сегодня у нас снова ремонт трехэтажки с проблемой что он не включается.

Как видим хозяин аппарата уже сам починил панельные вставки.
Так же есть проблема с розеткой. Не знаю как люди с такой розеткой работают

Если мы посмотрим на основную плату то увидим что в районе блока питания что то взорвалось. Далее идёт скучный процесс поиска неисправных элементов.

В итоге найдены следующие сгоревшие элементы:
1) Полевой транзистор 2SC3878
2) Шим UC2845
3) Стабилитрон 18 вольт
4) Трансформатор блока питания(у него сгорела внутри одна из входных обмоток)
Трансформатор я вытащил из такой же трехэтажки одного из китайских клонов с одинаковой схемотехникой.

В итоге аппарат запустился и был проверен на сварке

Так же были заменены панельные вставки и сетевая вилка.

На этом ремонт закончен.
Так же хочу поделиться с вами новостью.
Я доделал приложение со схемами и выложил на Google Play. Каталог со схемами будет постоянно пополняться как на сайте так и в приложении.
Вот ссылка на приложение
https://play.google.com/store/apps/details?id=com.chartapp
Ссылка на сайт
pcbchart.ru

Так же хочу помочь людям которые ремонтируют сварочное оборудование, у меня есть небольшой запас донорских плат с аппаратов. Если кому то что то надо пишите в телегу чем смогу помогу
@bfg10kt

Всём привет. Что то в последнее время не хватает времени выкладывать посты. Связано это с тем что много ремонтов, обучаю нашего нового инженера ну и множество других дел)))

Итак в ремонте у нас сегодня аргонодуговая сварка построенная на базе трехэтажки

Как мы видим владелец данного аппарата похоже давным давно его не продувал.
Ну что ж придётся это сделать за него))

После первичных проверок было выяснено что в данном аппарате не работает блок питания.
Блок питания здесь построен по стандартной схеме шим UC3844 и мосфет 2SK3878 который и был в коротком замыкании, стабилитрон тоже в коротком, резисторы показывали сопротивление в мегаомах. После проверки всех элементов в блоке питания были найдены и заменены следующие элементы

На плате с шим были заменены UC3844 и стабилитрон на 23 вольта

На основной плате были заменены мосфет и резисторы

После этого запускаем аппарат с отключенными выходными диодами чтобы проверить сигналы на транзисторах

С сигналами всё хорошо. Следующий шаг это подключаем выходные диоды. И снова включаем пробуем запустить процесс сварки замкнув разъём кнопки на панели. Осциллятор работает а это значит что силовая часть у нас работает.
Теперь можно и на сварку проверять
ГЛАЗА!!!

Как видим всё работает, ток регулируется, подача газа есть.
На этом ремонт закончен.
Спасибо всём за внимание.
P. S. не сочтите рекламой. Я решил начать собирать различные схемы таких устройств как ноутбуки, телефоны, сварочное оборудование на своём сайте. Сделано это для того чтобы экономить время а не искать на каком же форуме схему можно скачать без регистрации и смс. Сайт постепенно пополняется, в данный момент я собирался заполнить категорию материнских плат но как оказалось на gsm forum теперь даже через vpn не заходит.
Будет очень хорошо если сайт поможет кому то кто часто ищет схемы.
Если вдруг кто то готов поделиться схемами то пишите в телеграме @bfg10kt
Сайт вот http://pcbchart.ru/
Спасибо всем за внимание)))

Всем привет. Давно не было постов из за того что работы много и чаще всего фото некогда делать.
Ну а сегодня у нас ручник который стоит 4 тысячи.

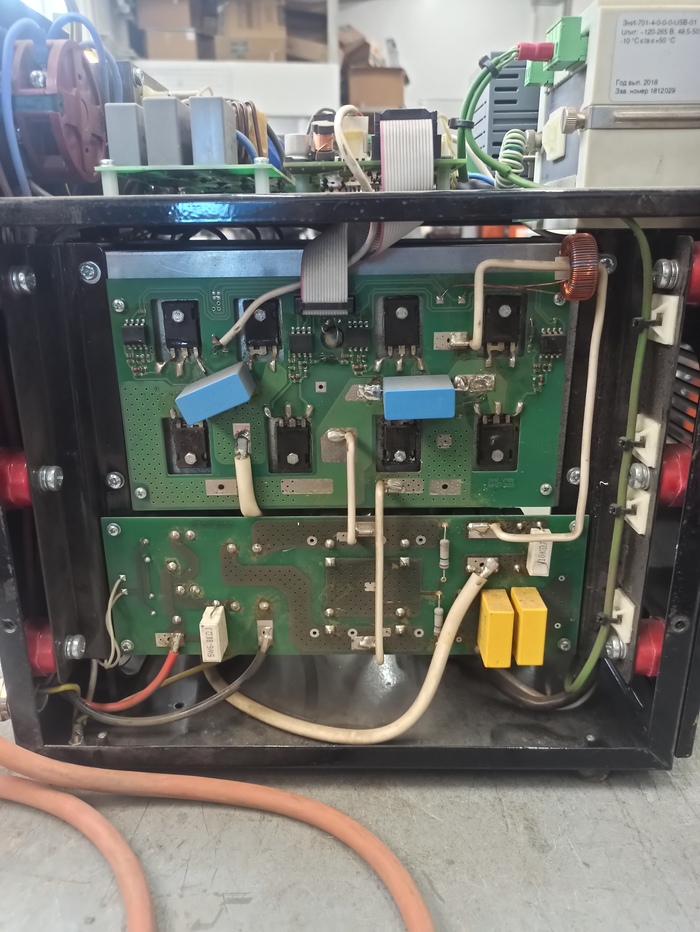

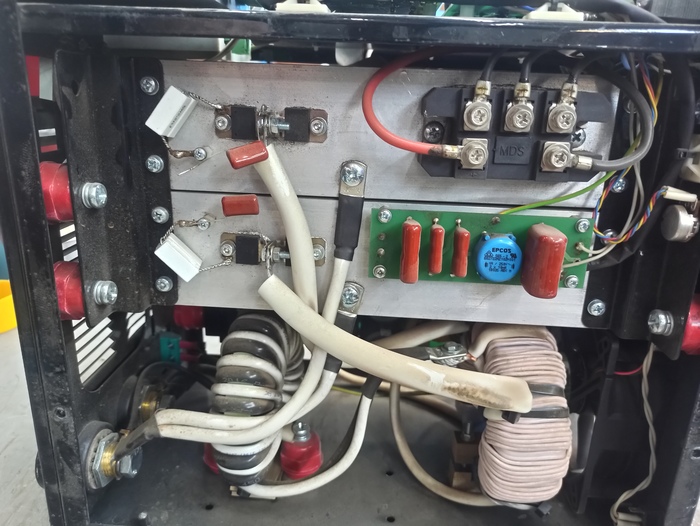

Ну а проблема у него стандартная это сгорела силовая часть. Разбираем аппарат и снимаем плату.

Вот наши головешки

Процесс замены тут несложен, обвязка осталась целой, заменить нужно было только транзисторы. Транзисторы сгорели из за того что люди действительно думают что за эту цену они купят аппарат на 180 ампер и жарят на нём несколько минут на электроде 4 на максимальном токе.
Ну а по факту там вот что
электрод 3 и 4 ток максимальный одинаковый

Так же заявлено что он работает от 130 вольт. По факту минимальное напряжение при котором он работает это 160 вольт и ток на этом напряжении максимальный 100 ампер.
Короче говоря в наших реалиях использования для обычного человека это одноразовый аппарат.

Заранее предупрежу что это не реклама. Мы совместно с сервисными инженерами компании Grovers сделали приложение со схемами и инструкциями по ремонту оборудования их продукции. Так что если у кого нибудь такое оборудование попадет в ремонт то надеюсь информация которая есть в приложении поможет вам в ремонте
Можете скачать его в Play Market
https://play.google.com/store/apps/details?id=com.grovers_re...

Спасибо всем за внимание.

Имеется Ford c max 2007 года с двигателем 1.8.

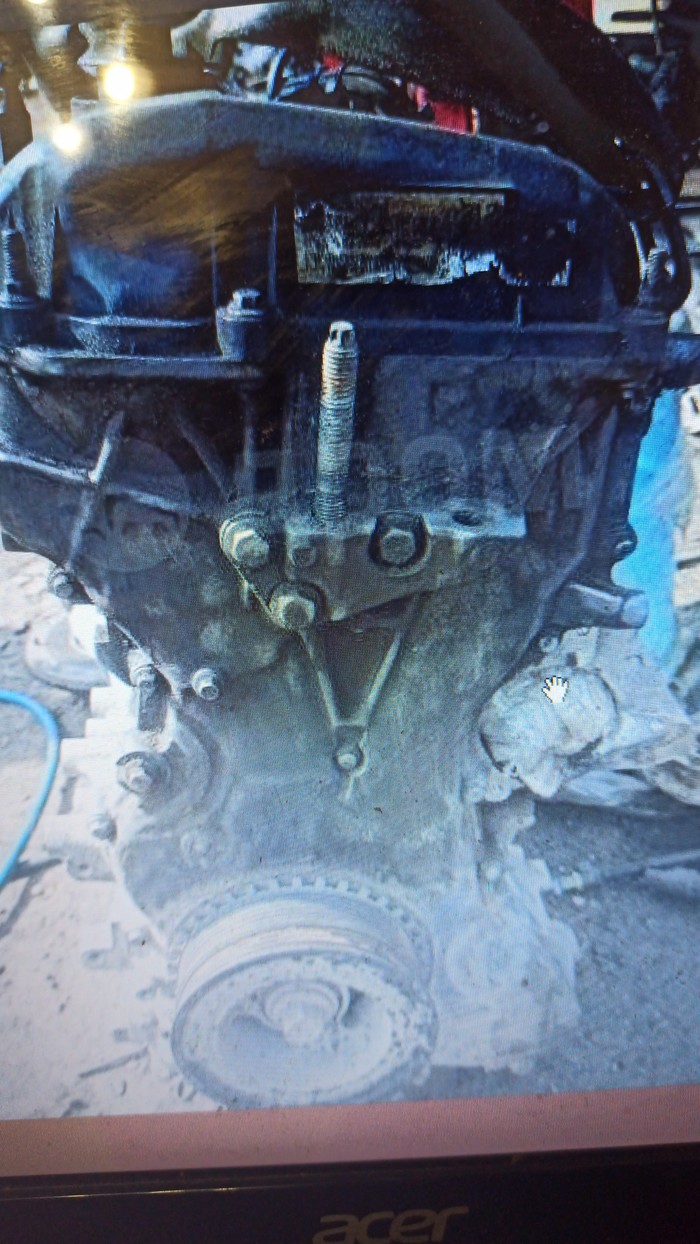

сломался кронштейн крепления подушки двигателя который не могу найти в каталогах запчастей. Может кто то менял уже подобное, подскажите где покупали или номер подскажите.

Пост без рейтинга

Всем привет. Сегодня у нас очередное чудо китайского производства. Заявлено что у него 250 ампер))) но это мы проверим в конце. ПВ при 250 амперах 20%.

Проблема у этих ручников распространенная и это сгорела сила. Я не знаю похоже люди действительно верят что купили ручник за 3 т.р на 250 ампер и обманули систему))) и берут наверное электрод 5 и варят пока сила не сгорит

Сгорело всего одно плечо, два других транзистора живые.
Сигналы были проверены и теперь время запаивать новые транзисторы и включать

Как видим холостой 94 Вольта
Ну и конечно же проверим на сварке максимальный ток

Как видим у таких мини аппаратов всегда предел 150-160 ампер. Если вы видите что написано больше то это очередной маркетинг
Всем спасибо за внимание
