Имеется ноутбук HP на платформе Compal LA-A996P Rev. 4.0 с дискретной графикой. На плате нет обозначений расположения резисторов. Может у кого есть фото где находятся эти резисторы?
Стандартная ситуация-неисправность дискретной видеоокарты в ноутбуках HP Pavilion G6 и других с материнской платой Quanta R33 (daor33mb6f1 rev:F)
1. Прогрев чипа видика (как диагностика-вполне пойдет если вы точно уверены в том что не сделаете еще хуже, и возможно вернет работоспособность видеокарте на некоторое время, но я не советую этого делать - это не ремонт)
2. Собственно говоря, правильным решением будет замена чипа, но не всегда это оказывается экономически целесообразно.
3. И простое решение это переделка в UMA (процессорное видео) вот схема
- по этой схеме нужно просто переставить R550 на место R549 и все должно заработать (могут быть только отличия в зависимости от того на сколько умер графический процессор, в любом случаи снять напряжения с видео, или сам чип видео поднять особо задача не сложная.
Если у кого после данной переделки появляются артефакты то все таки нужно поднять PL27 PL28 и тем самым отключить питание дискретной видеокарты.
После такой переделки драйвер на процессорное видео Intel ставится, в диспетчере все отображается intel hd3000, но в дополнительных параметрах об адаптере все недоступно, как будто драйвер отстутствует. По крайней мере в моем случае именно так все и было.
Лечится полной переустановкой Windows.
Снова всем привет)
На старых ноутбуках с дискретной графикой AMD одна из самых частых проблем - это выход из строя этой самой графики.
То есть когда ноут включается, но не дает картинку, или же при установке видеодрайвера ноут виснет или отключается и т.д. в 90% случаях виноват видеочип.
На некоторых моделях ноутбуков можно отключить дискретку и пользоваться только встроенной графикой, но нужно понимать, что её мощности уже не будет хватать на тяжелые 3D приложения, и такая возможность есть далеко не на всех аппаратах)
З.Ы. на вопрос почему отключаем, а не меняем чип, отвечаю: замена экономически нецелесообразна.
Итак, в нашем случае ноут Asus K42JR rev. 2.0
До обращения ко мне, клиент изучил этот вопрос и даже скинул ссылки на ресурс, где есть инструкция по отключению дискретки)
Инструкция выглядит так:
1. Прошить биос до последней версии с сайта asus
2. снять видеочип
Всё
Приступаем:
Ноут уже когда-то побывал в ремонте.
Тут перемычка:
тут 19В подали напрямую с входных ключей:
Думаю это сделали потому что есть неполатки в разъеме соединяющим основную плату с IO.
Но это некритично, ничего страшного в этом нет.
Итак, по пунктам:
Пункт 1:
Считываем дамп БИОС
Скачиваем обновление с сайта asus
В hex редакторе склеиваем дамп с обновлением
Записываем полученный дамп обратно
Пункт 2:
снимаем чип и зачищаем пятаки, что б не было замыкания между ними
Ну и далее проверяем, устанавливаем драйвер на встройку:
Вот так можно дать "вторую жизнь" старому ноуту)
задать вопросы по ремонту можно мне в ВК
Неисправность дискретной видеокарты-довольно частая проблема в ноутбуках с графикой от AMD Radeon. И в моем случае в ноутбуке HP Pavilion 15-n088sr с материнской платой DA0U83MB6E0,
вышла из строя дискретная видеокарта AMD Radeon 8600M.
В Bios ноутбука отсутствует возможность ее программно отключить. В диспетчере устройств Windows при ее отключении будет некорректно работать встроенная процессорная графика Intel HD. Так что единственным вариантом решения проблемы будет модификация материнской платы.
Переделка на встроенное процессорное видео UMA, в данном ноутбуке HP Pavilion 15-n088sr не сложное. Для этого нужно 10ком резистор r127 переставить на r128,
и затем снять катушку (дроссель) PL8 +VGA_CORE (питание видеоядра).
После этих манипуляций должна отключиться дискретная видеокарта AMD Radeon 8600M, и в диспетчере устройств будет отображаться только процессорная графика Intel HD.
Если остались какие либо вопросы по разборке и сборке ноутбука или другие, можете посмотреть весь процесс ремонта в видео.
Всем привет.
Сегодня был в работе ноут, у которого после установки всевозможных драйверов, на дискретной видеокарте все равно была ошибка 43.
Видеокарта тут gt525m
Есть два пути решения проблемы:
1. Замена видеочипа
2. Отключить видеочип.
Дешевле и быстрее всего второй вариант.
Для начала разбираю ноут, а затем ищу схему.
Тут платформа DAR18DMB6D0 rev:d
В интернете в свободном доступе есть инструкция по переводу в uma:
----------
для Quanta R18D rev:D
рабочий вариант
1. передвинуть R207 на R206 (шелкография [F])
2. передвинуть R368 на R369 (под черной наклейкой DDR3 разъема)
3. передвинуть R417 на R418 (шелкография [G])
4. для отключения питания видео:
либо удалить: PL22
либо удалить: PR123, PR248, PR16 (имхо, более правильный вариант
------------
Собственно по ней и работаем:
Первый пункт:
Тут передвигаем резистор вверх.
Далее второй пункт:
Под наклейкой ддр передвигаем резистор вниз.
Третий пункт:
Так же передвигаем резистор вниз.
И четвертый пункт: снимаем дроссель с питания видеочипа
На этом все.
Далее тестим и отдаем клиенту.
Уважаемые ремонтеры! Поясните максимально понятным языком часть схемы - таблица для перевода ноута в UMA режим то есть на процессорную графику. У каждого разработчика это словно ребус . Помогите научится. Меня удивляет что не один описанный резистор я не могу найти по схеме поиском. Либо это перемычки - разрывы которые обозначены так уже только на плате . Очень хочется понять то что под таблицей. Притом мне это сейчас не нужно графика работает но раздумываю об отключении так как этот ноут просто кипятильник .Игр я не играю хочется его сохранить подольше . Не хочется довести до состояния как на фотографиях ниже с интернета . Это просто уже за гранью идиотизма будет.
Всем привет)
Сегодня был в работе ноут, с изначальной проблемой: нет реакции на кнопку.
Сделать нужно было быстро, срочно, здесь и сейчас!
Ну что же, работаю.
платформа: DA0R22MB6D0 rev: D
первым делом конечно разборка и внешний осмотр. Дефектов не выявил.
Далее замеряю сопротивление основных линий питаний, вдруг где-то короткое замыкание...но нет, всё в порядке.
Далее подключаю питание 19в и делаю замер дежурных напряжений.
3.3в и 5в на дросселях отсутствуют. ШИМ дежурки греется, но не очень сильно.
Меняю на аналог, изменений нет.
Принимаю решение заменить мультиконтроллер.

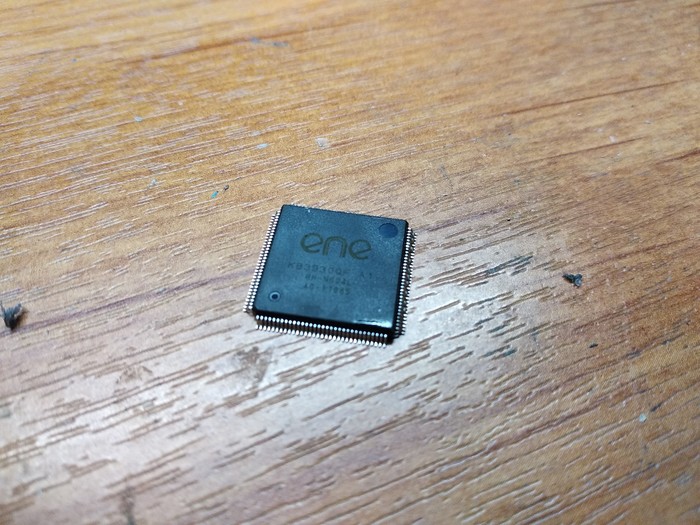

Тут стоит ENE KB3930 QF A1
прямого аналога у меня нет, есть ENE KB930QF A1.
Меняю на него.
Проверяю на наличие изменений.
Есть реакция на кнопку, включается штатно.
отлично.

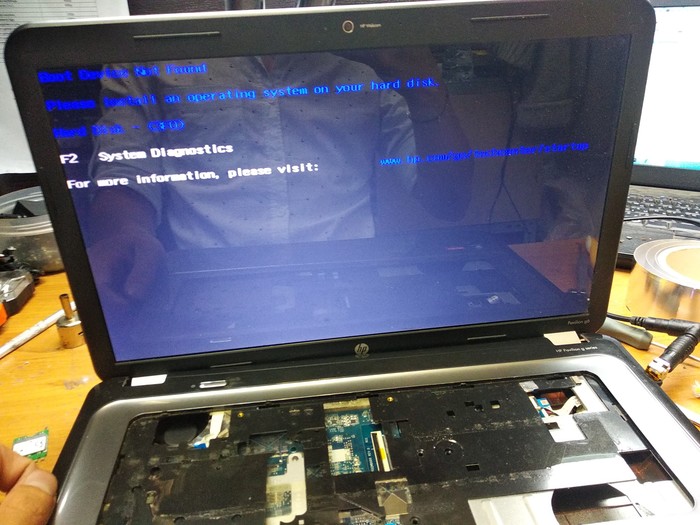

Далее переустанавливаю систему с драйверами, и после установки драйвера дискретки, ноут в синий экран сваливается после перезагрузки и далее не грузит систему.
Не успел сфоткать.
Перевожу на UMA по этой инструкции: https://cloud.mail.ru/public/8b808bf1f6e8/DA0R22MB6D0_rev_D....

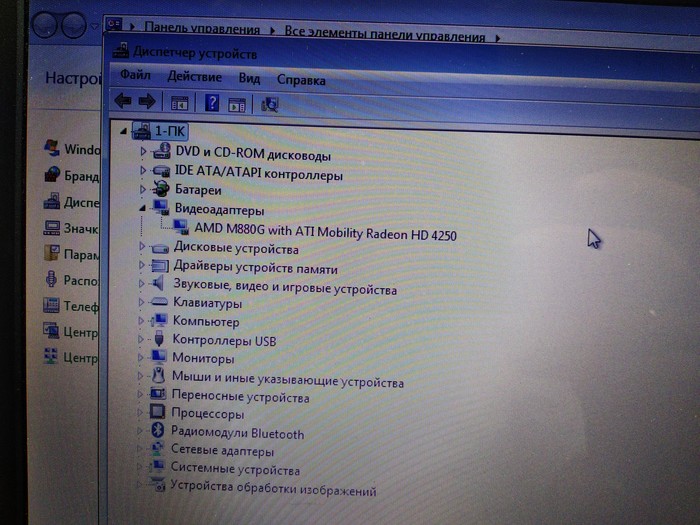

И вуаля, ноут работает.
Не стал расписывать что все согласовывалось с клиентом...вода...
Много не успел нафоткать, дело было срочное.
Доброго времени суток всем. Либо гуглю плохо, либо совсем добили выходные и голова плохо соображает. Есть ноут lenovo b450 борд la14 dis mb 48.4dm04.011. как отключить внешнюю nvidia? очень надо.
зы - зацените состояние чипа - хозяин угрел строительным фенов вусмерть. менять не предлагайте - в нашей глуши полгода будем посылку ждать с алика, а ноут нужен вчера )))
