Уже год как сделал эти часики на лампах ИН-12. Всё никак не мог красиво сфотографировать.
дизайн навеян иностранными радиоприемниками 70-80 годов
для разного угла обзора есть две разные подставки на магнитах. вот здесь пониже.
а здесь ножки подставки повыше
Разрабатывал во FUSION360. Печатал на 3D принтере пластиком PLA.
Ку!
Часы названы так в честь чёрной дыры из фильма "Интерстеллар", изображение которой помещено в центр корпуса часов. Делались они для дома
Вид спереди
Функционал часов самый простой - они показывают время, а через веб-интерфейс можно управлять их включением-выключением, и обновлением прошивки. Ни будильника, ни чего-либо ещё.
Вид сверху
Лампы часов выполнены в виде старых газоразрядных ламп, но из оргстекла, подсвеченного сверхъяркими светодиодами.
Корпус сделан из массива дуба.
Лампы обрамляет панель из зеркальной нержавейки, прикрученной болтами из латуни.
Гаргантюа
В центре часов настоящая газоразрядная лампа Декатрон ОГ-4, находящаяся в центре чёрной дыры Гаргантюа и символизирующая горизонт событий.
Гаргантюа выполнена из латуни, рисунок вытравлен и залит чёрной краской.
Внутри микроконтроллер с Wi-Fi на борту ESP32.
Вид сзади
Веб-интерфейс часов
Псевдогазоразрядные лампы
Так выходит, что спрос в последнее время на часы небольшой, поэтому и новые модели я делаю редко, и постов новых нет.
Но сегодня закончил сборку одного экземпляра:
Эта модель - на лампах Z573M, у которых местами отвалился красный лак, который пришлось полностью смыть. Таким образом они превратились в Z5730M. Подобное было в одном из прошлых моих постов: Часы на немецких лампах z573m (z5730m)
Корпус - бубинга, нижняя крышка - нержавейка. Кнопки выведены вниз (так как частый доступ к ним не требуется), разъём питания - на заднюю стенку. Если открутить 4 винта-ножки и снять крышку - будет доступ к батарейке CR2032, поддерживающей ход времени при отключении часов от сети.

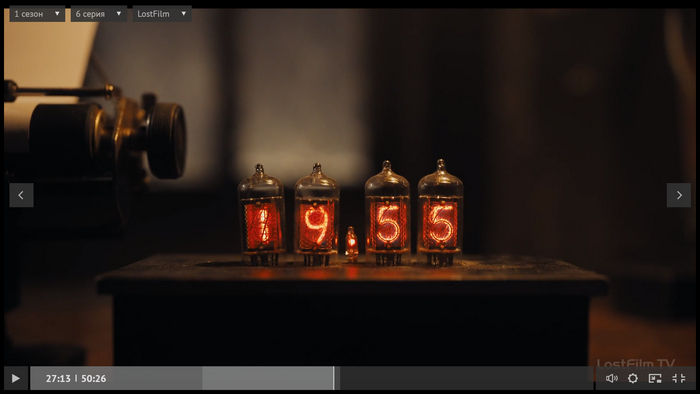

Кстати, на таких же лампах были сделаны часы у Уэнсдэй Аддамс в недавнем сериале:
Только в отличие от этих, мои сделаны аккуратнее, компактнее и показывают секунды, за сменой которых интересно наблюдать (в часах есть несколько вариантов анимации смены цифр).
matvey6191@gmail.com
Многие импортные индикаторы выпускались в двух модификациях: с покрытием красным лаком и без него. Первые позволяли отказаться от отдельного светофильтра и, вероятно, имели более чёткие контуры цифр, что облегчало считывание показаний.
Вот и я решил попробовать покрыть обычные лампы лаком. Получилось следующее:
В выключенном состоянии:

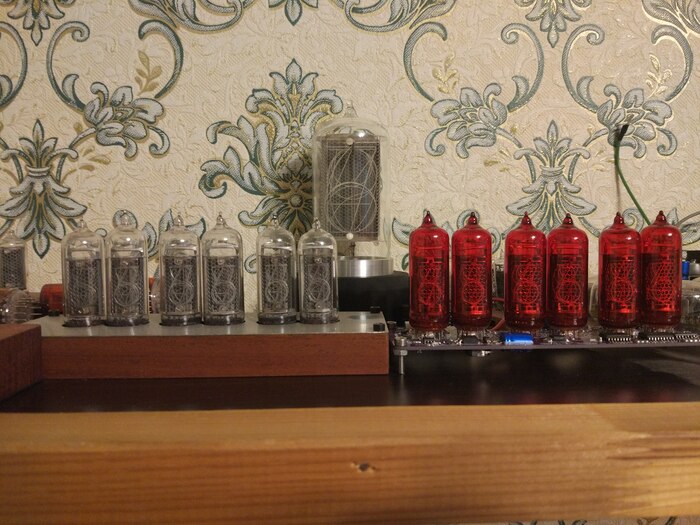

И сравнение с обычными ИН-14:
Под рукой не оказалось пары блоков питания для обоих часов, так что сравнение во включённом состоянии постараюсь сделать после изготовления корпуса для красных.
matvey6191@gmail.com
Недавно меня попросили сделать ещё одни такие необычные часы. Плата в этот раз претерпела значительные изменения, поэтому я решил написать об этой версии отдельный пост.
Вот что получилось в результате:
Процесс сборки не отличался от такового для прошлых часов, поэтому повторяться не буду. Кому интересные некоторые подробности - почитайте прошлый пост Необычные ламповые часы.

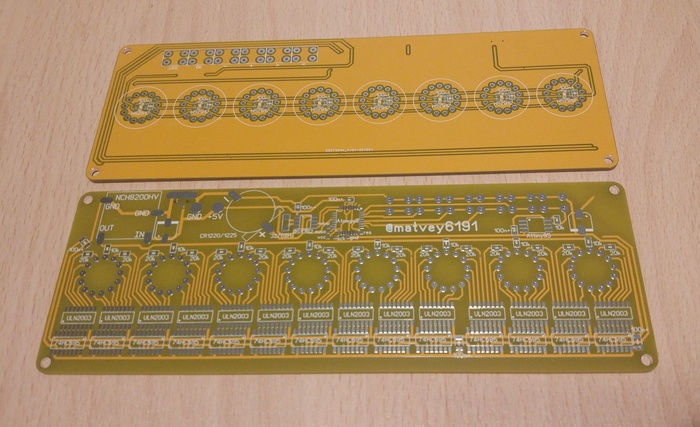

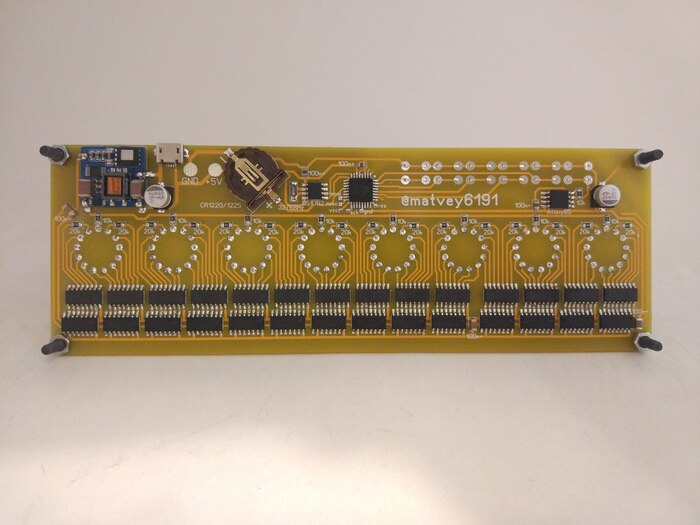

В этот раз меня попросили добавить подсветку ламп, поэтому плату пришлось делать двухсторонней, что означает изготовление на заводе. Вот результат:
Помимо улучшения внешнего вида это позволило добавить подписи кнопок, уменьшить размеры и избавиться от множества перемычек.

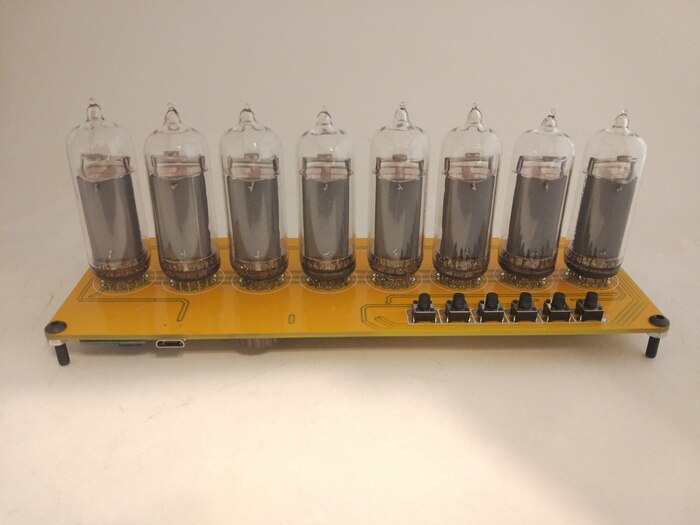

После сборки:
У меня уже давно была написана прошивка для Attiny85 для управления подсветкой, которая используется в некоторых других моих часах. Так как в основном мк оставалось мало памяти, да и с внедрением кода подсветки у меня могли возникнуть трудности, решено было просто поставить на плату два мк. Это не сказалось на габаритах платы и не повлияло значительно на себестоимость.
В этот раз часы будут работать от 5В: разъём microUSB нужен для удобства проверки часов без корпуса, позже на корпусе будет установлен другой.
Также в этот раз решено было установить готовый модуль повышающего преобразователя NCH8200HV от Omnixie, работающий от 5В и выдающий до 30мА.
Лампы довольно старые, очень часто с повреждённой маркировки, поэтому я удаляю её полностью.

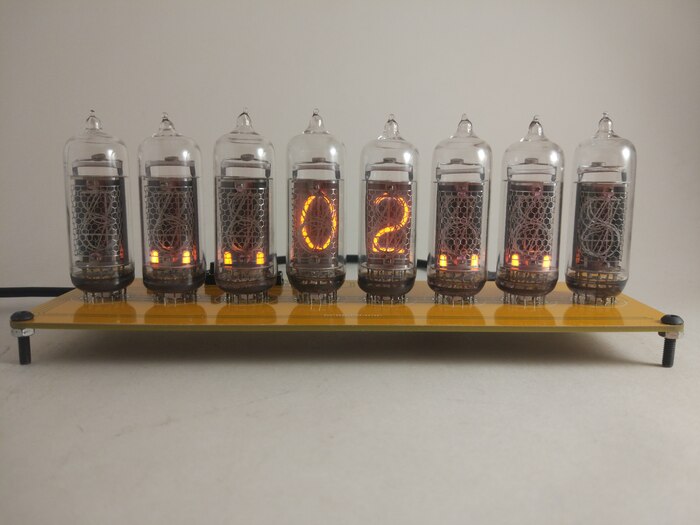

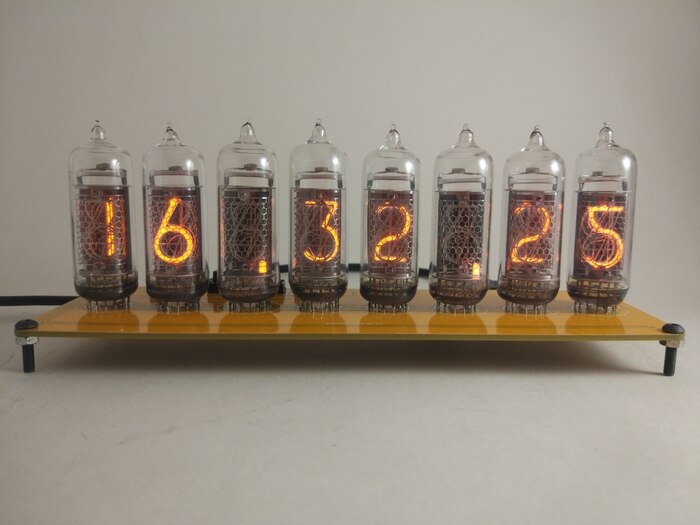

И ещё немного о функционале. Часы показывают время:

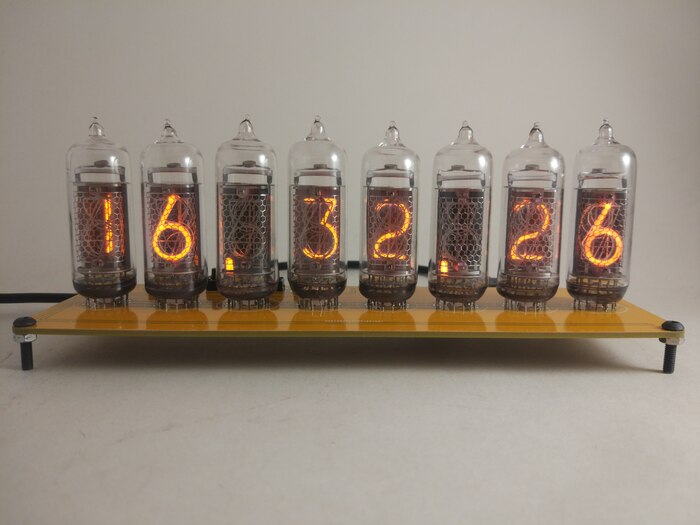

При этом точки в 3 и 6 лампах "бегают" туда-сюда каждую секунду:

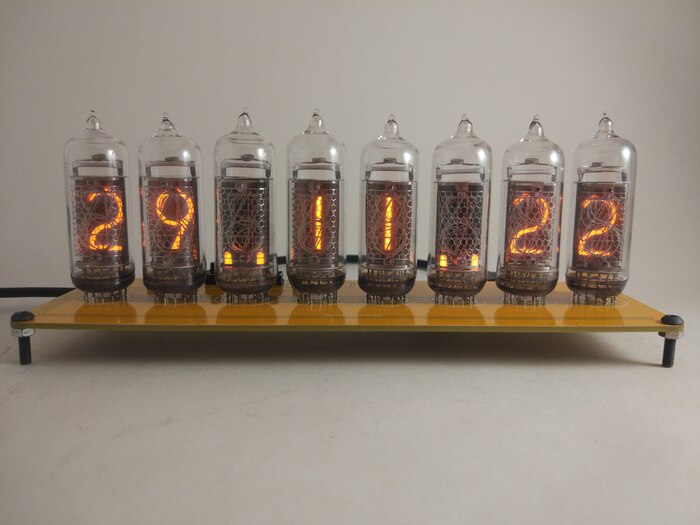

Дата:
То самое число из аниме (на первой фотографии). Номер дня недели:
Видео работы также можете посмотрел в прошлом посте Часы с отсылкой на Divergence meter из аниме Врата Штейна - видео.
Корпус будет примерно такой же, жду его от фрезеровщика. На этом пока всё.
matvey6191@gmail.com
Если не ошибаюсь, это уже 7 версия моей модификации известных наручных часов на двух лампах ИН-16.
В этой версии по многочисленным просьбам заказчиков была добавлена светодиодная подсветка ламп. Разумеется, её можно отключить. А яркость регулируется путём замены токоограничительного резистора.
Ещё одно фото при другом освещении:
В то же время мне удалось найти пару необычных ИН-16: ячейки анодной сетки у них гораздо крупнее, а сами очертания цифр - другие. Это достаточно редкая модификация, которая мне очень нравится:
Для тех, кто захочет сделать нечто подобное, ссылка на сайт автора проекта с материалами для самостоятельного изготовления: http://labkit.ru/html/clock?id=479
matvey6191@gmail.com

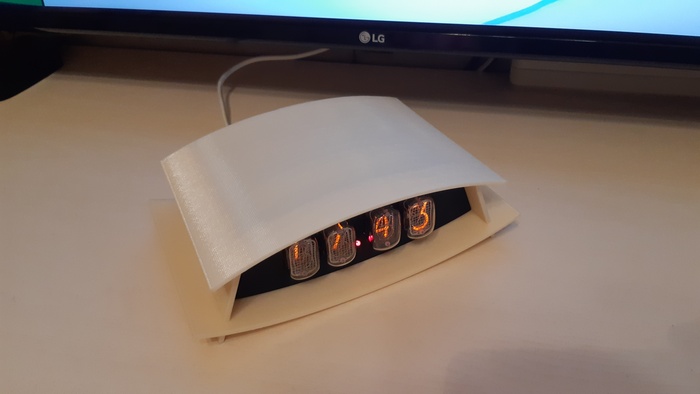

Наконец-то сделал корпус для своих nixie-clock.

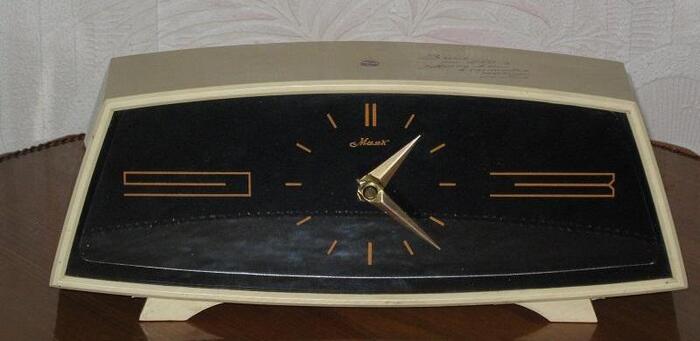

"Вдохновился" дизайном старых советских настольных часов Маяк (фото из интернета):
Вот ещё пару фото:
Сами часы сделал 6 лет назад. И всё это время они стояли под телеком без корпуса.
Да, вот в таком виде они шесть с половиной лет пылились и исправно работали.
Питание от 220 Вольт, внутре имеется блок питания.
Схема, как и скетч, полностью самодельные.

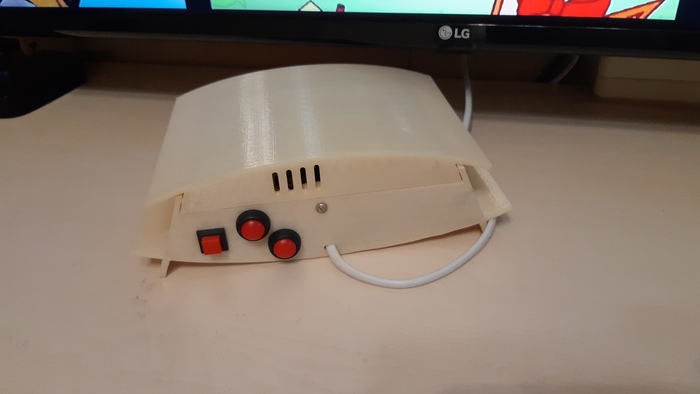

Управление часами - три стрёмных кнопки сзади)). Квадратная (с фиксацией) - остановка часов и переключение в режим настройки. Круглые, это "+" и "-" в настройке времени. Настраивать можно наощупь - нажимаешь квадратную, потом круглыми выставляешь время, дожидаешься окончания шестого сигнала и отжимаешь квадратную. Всё, часы пошли))
И, да, никаких будильников, календарей и т.п.)
Про корпус: Печатал из PETG от ABSmaker цвета Ivory. Лицевая панель из чёрного PLA от Tiger.
Сам корпус состоит из двух частей: низ и крышка, которая надвигается на нижнюю часть.
Ещё внутри есть распечатанная рама на которой установлены индикаторы, плата и трансформатор. Детали корпуса печатал вертикально. Нижняя часть получилась идеально, а крышку немного повело. Пришлось немного доработать напильником.
Лицевую панель печатал на комплектной от Endera подложке. Деталь получилась немного бархатистой, практически без видимых линий. Ну и подачу филамента для первого слоя сделал 115%.
Дизайн: Вообще про эти старые советские часы Маяк вспомнил, когда уже начал делать наброски/эскизы. То есть, не сначала увидел Маяк и загорелся, а наоборот, после набросков вспомнил, что где-то уже подобное видел.
Недавно начал немного осваивать Blender, в нём, собственно говоря и рисовал свои эскизы. Поигрался пропорциями, цветами, шрифтами. Модель чертил уже во FreeCAD.
Я уже довольно давно занимаюсь изготовлением электронной части для наручных часов Nixie clock на двух лампах ИН-16 и при этом постоянно стараюсь вносить в конструкцию что-то новое.
Про одну из прошлых версия я писал почти год назад - Мои вариант часов "Микро" на двух индикаторах ИН-16, версия 5, а вот новая:
Отличия от той версии:
Наличие 4 отверстий для крепления платы к корпусу.
Дополнения в шелкографии.
Красные лампы и красная плата для них.
Небольшое видео работы. Напоминаю, что в процессе зарядки можно активировать постоянный показ времени, а в обычном режиме лампы загораются после нажатия кнопки на пару секунд для показа часов и минут.
