NIXIE Маяк

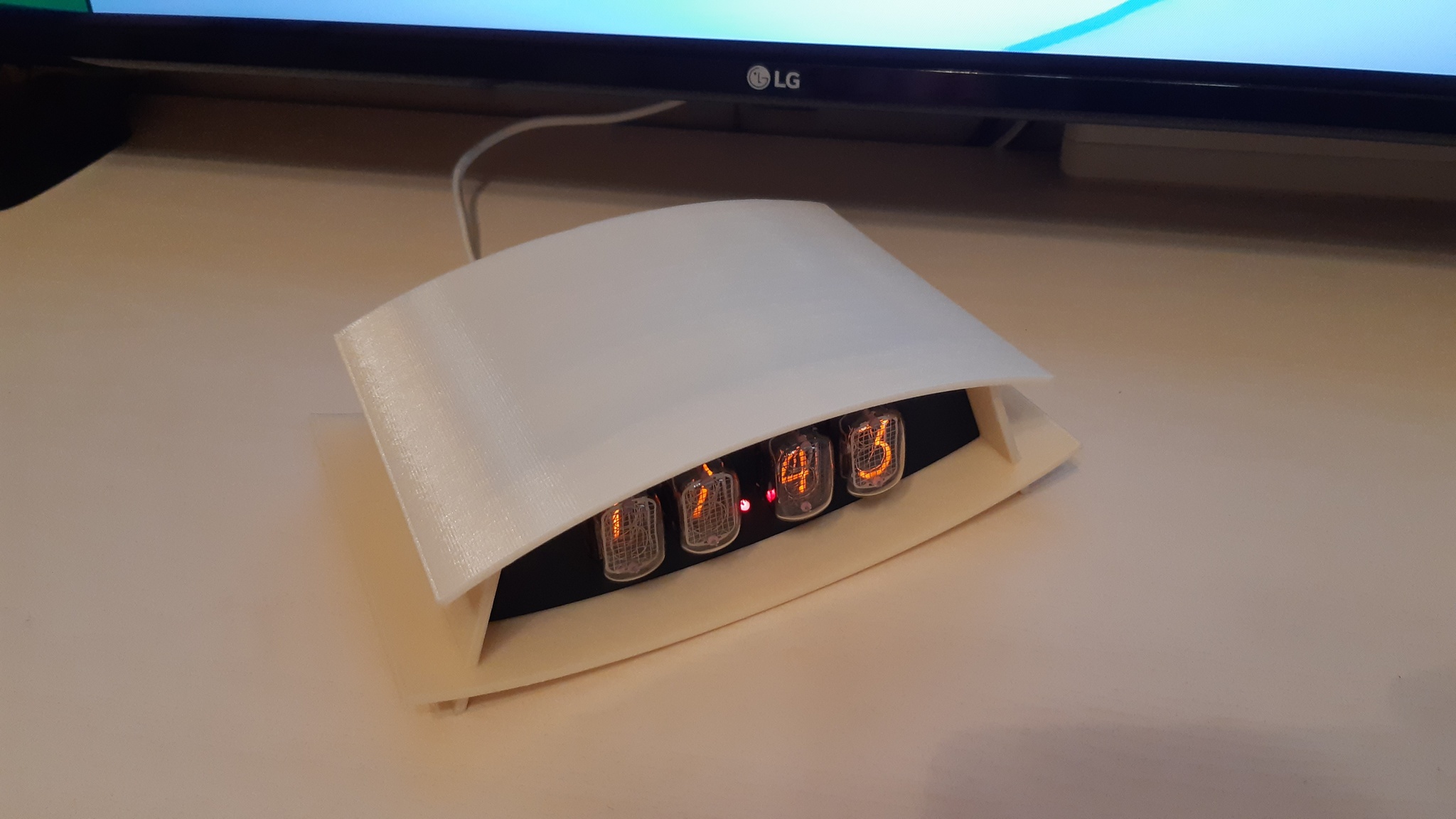

Наконец-то сделал корпус для своих nixie-clock.

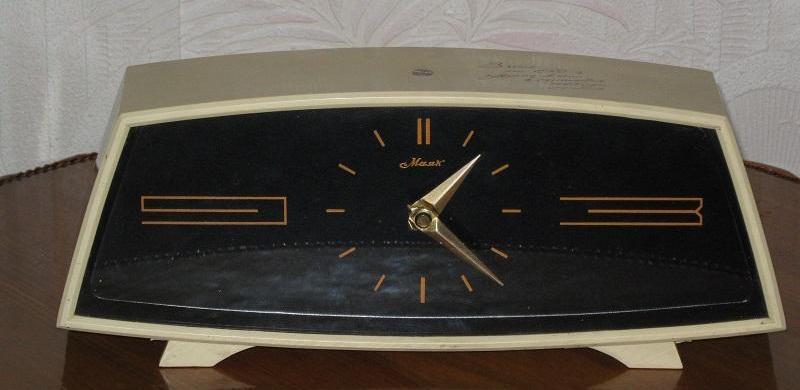

"Вдохновился" дизайном старых советских настольных часов Маяк (фото из интернета):
Вот ещё пару фото:
Сами часы сделал 6 лет назад. И всё это время они стояли под телеком без корпуса.
Да, вот в таком виде они шесть с половиной лет пылились и исправно работали.
Питание от 220 Вольт, внутре имеется блок питания.
Схема, как и скетч, полностью самодельные.

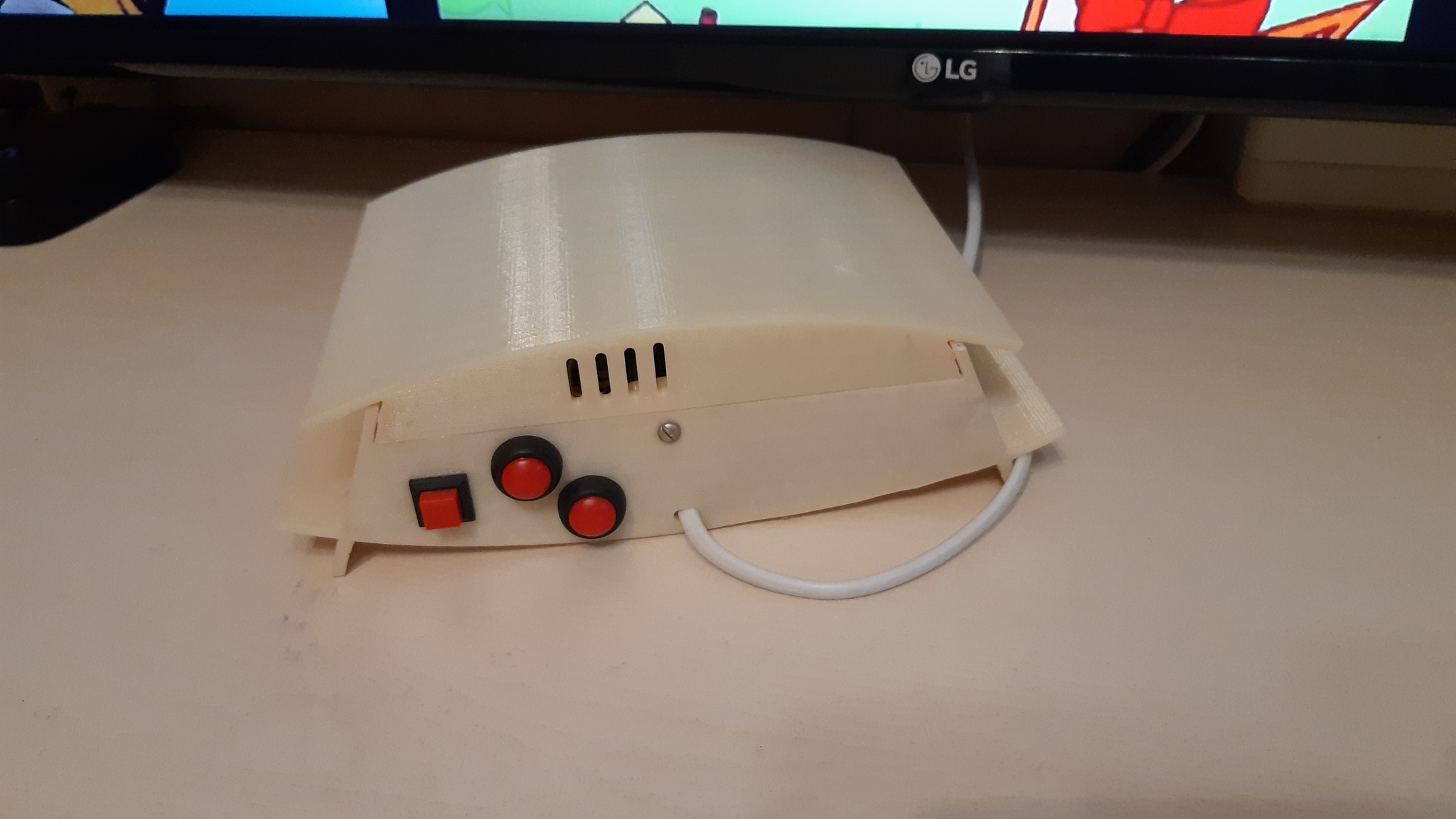

Управление часами - три стрёмных кнопки сзади)). Квадратная (с фиксацией) - остановка часов и переключение в режим настройки. Круглые, это "+" и "-" в настройке времени. Настраивать можно наощупь - нажимаешь квадратную, потом круглыми выставляешь время, дожидаешься окончания шестого сигнала и отжимаешь квадратную. Всё, часы пошли))
И, да, никаких будильников, календарей и т.п.)
Про корпус: Печатал из PETG от ABSmaker цвета Ivory. Лицевая панель из чёрного PLA от Tiger.
Сам корпус состоит из двух частей: низ и крышка, которая надвигается на нижнюю часть.
Ещё внутри есть распечатанная рама на которой установлены индикаторы, плата и трансформатор. Детали корпуса печатал вертикально. Нижняя часть получилась идеально, а крышку немного повело. Пришлось немного доработать напильником.
Лицевую панель печатал на комплектной от Endera подложке. Деталь получилась немного бархатистой, практически без видимых линий. Ну и подачу филамента для первого слоя сделал 115%.
Дизайн: Вообще про эти старые советские часы Маяк вспомнил, когда уже начал делать наброски/эскизы. То есть, не сначала увидел Маяк и загорелся, а наоборот, после набросков вспомнил, что где-то уже подобное видел.
Недавно начал немного осваивать Blender, в нём, собственно говоря и рисовал свои эскизы. Поигрался пропорциями, цветами, шрифтами. Модель чертил уже во FreeCAD.
