А Вам доводилось видеть чёрный экран, мистер Гибс R.Fon?

Да, и не единожды))

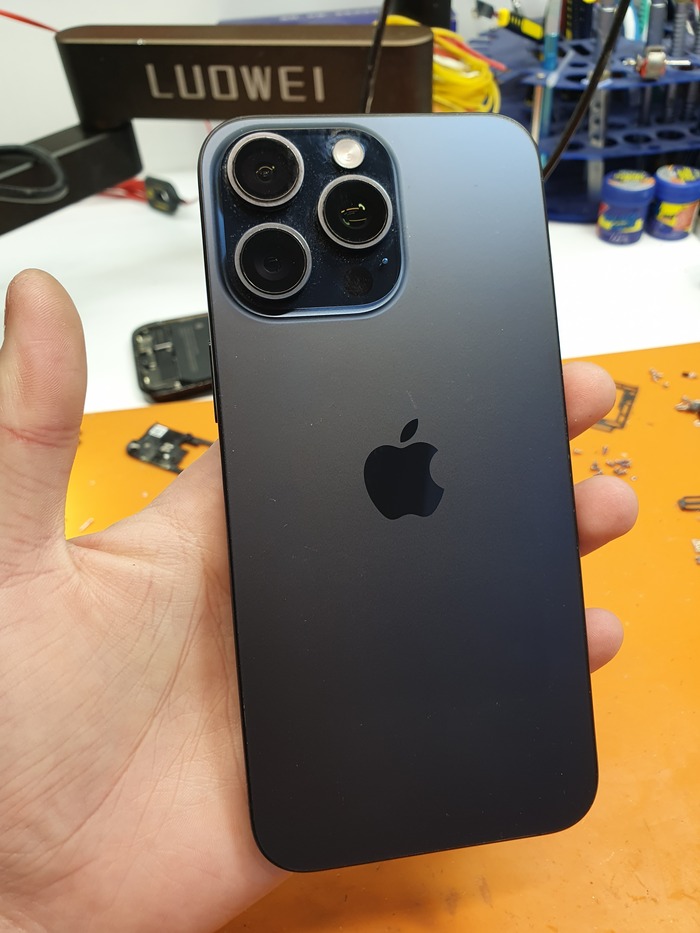

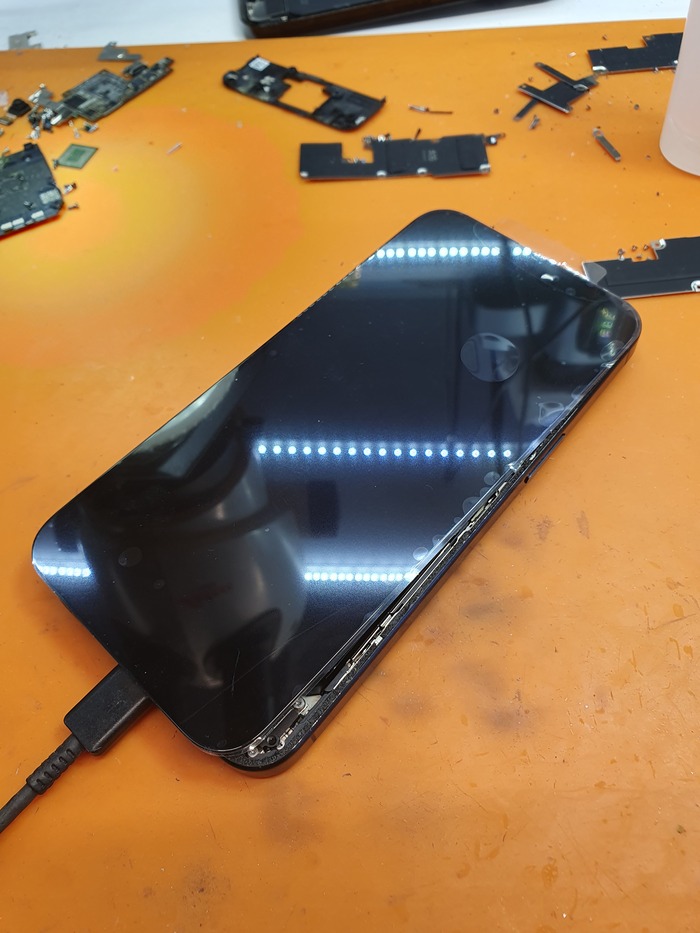

Вот и клиент столкнулся с проблемой - спонтанная потеря сигнала кино у себя в руках:

Apple Iphone 15 Pro Max. Нет изображения.

Причём звуки есть, любая подписка с радостью организует демонтаж денег с Вашей кредитки, а сделать Вы ничего не сможете.

Кина то нет))

Да, можно конечно извлечь пластиковую сим, но а если там электрическая?

И мало кто знает, что выключить или жоско перезагрузить телефон можно, нажав по очереди: кнопку громкости вверх, отпустить, вниз, отпустить и долго держать кнопку включения. Получится не с первого раза, но нужно придрочиться, иначе, если хоть на 3 сек передержать кнопку включения - телефон перезагрузится и условный кинотеатр приобретёт за Вас всё необходимое и будете слушать как идёт наше прекрасное, российское кино на автостарте xD

В общем клиент решил, что данный кусок титана отправится в первый доступный от дома сервис, где его тупо прошили начисто, подключили другой дисплей и после рассказали, что дело не в нём, а что-то на мамке.

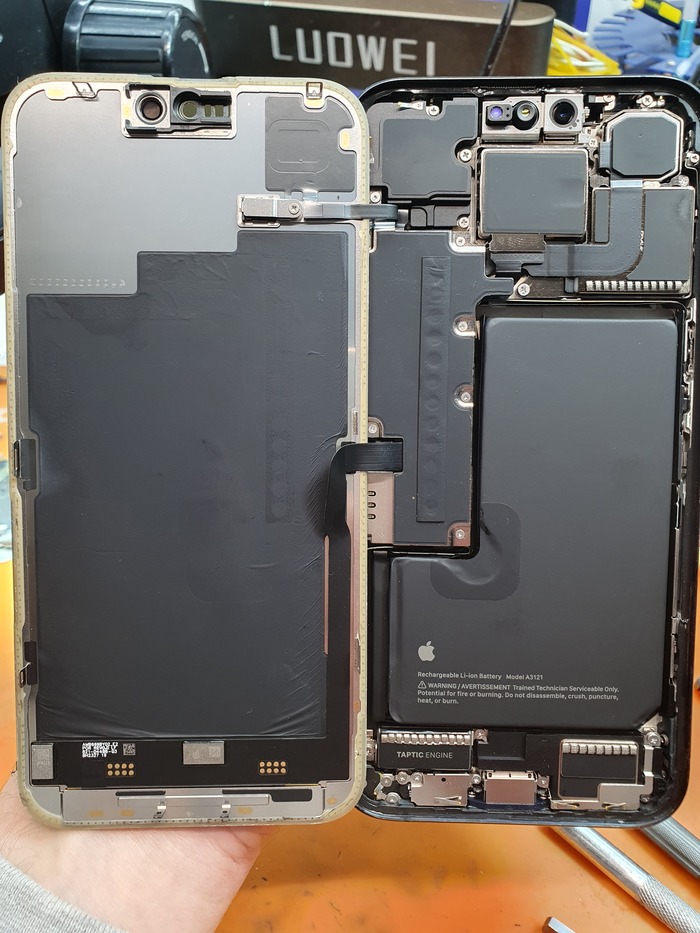

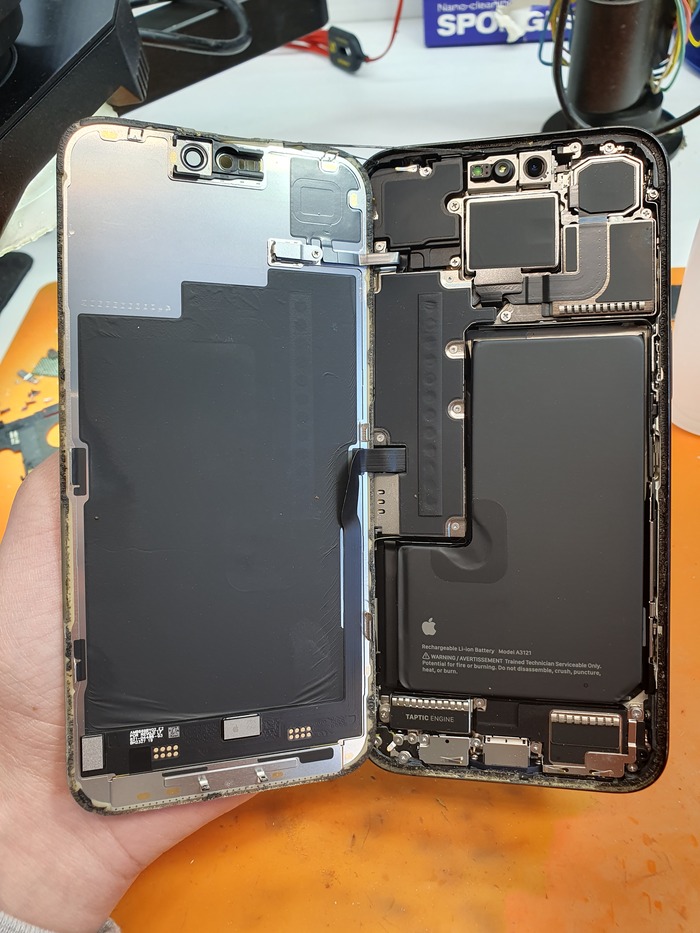

Ну, открыто довольно неплохо, хотя с другой стороны, подкинуть исправный дисплей вообще не составляет труда.

Хотяяя...

Можно и всадить это дело при разборке, а стоимость нового оригинальнала будет стремиться к стоимости гнилой пятнашки без доков. Так, посонам на районе басы покатать))

Понятное дело, что я тоже подключу свою оригинальную запчасть, но, увы, кино не взлетело.

Дальше элементарщина - сделать замеры, согласно схемам и если там норм/не норм - взорвать этот кусок устаревшего барахла на нижней горячей тачке.

И вроде всё чисто. Это как: "ну вы гляньте на плату, думаю Вам будет сразу ясно что там случилось".

Не, если Ваш телефон не взорвался в руках, или же Вы не решили проверить "влагозащиту телефона", снимая контент с карпами, то спонтанная неисправность может быть "тихой", плата будет идеальная и тут то подключается логика мастера.

За питание дисплея, согласно схемам, отвечают 3 микросхемы, одна из них главная на раздачи и зовут её: контроллер питания дисплея.

Тут значится ещё такой интересный диалог:

- Алё, Александр, добрый! Сколько будет стоить заменить контроллер питания?

- Почему контроллер?

- Телефон не включается.

- А почему именно контроллер?

- Ну "мастер так сказал".

- А какой из: (перечисляю: контроллер usb/tupe-c, контроллер заряда, контроллер беспроводной зарядки, интерфейсный кондуктор, кондуктор питания модема, КП камер?)

- Эммм, ну мастер ничего не сказал.

Это значит - бегите оттуда. Доломают.

Не, я тоже конечно могу, но с наименьшим шансом xD

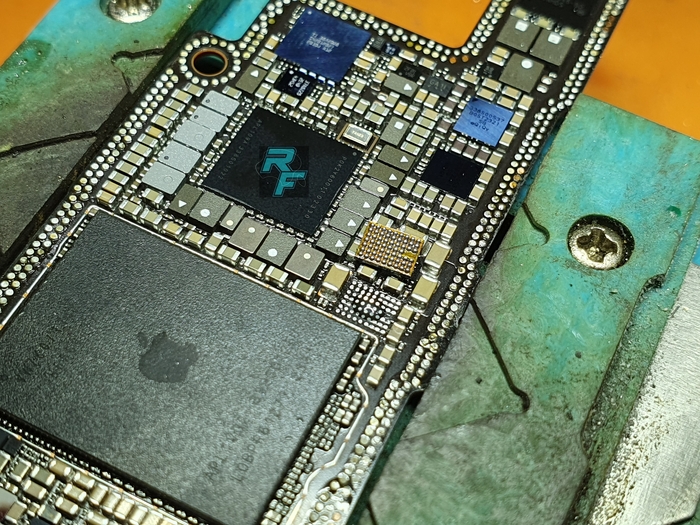

Так вот. Вот самая главная микра питалова кинескопа, правда я её уже сломал))

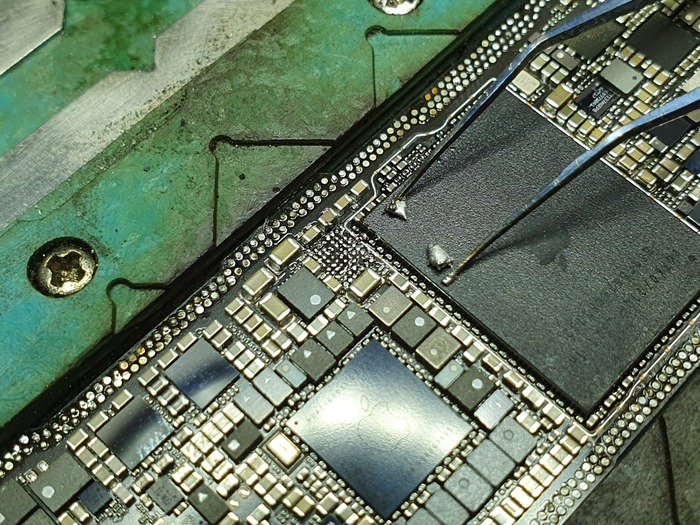

Причём свою микроциркулярку я доставать не стал, это обычная "стекляшка" и её можно покрошить обычным скальпелем:

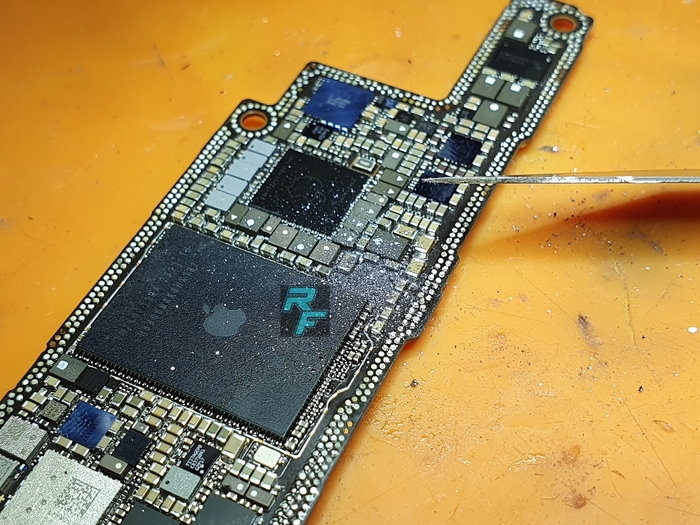

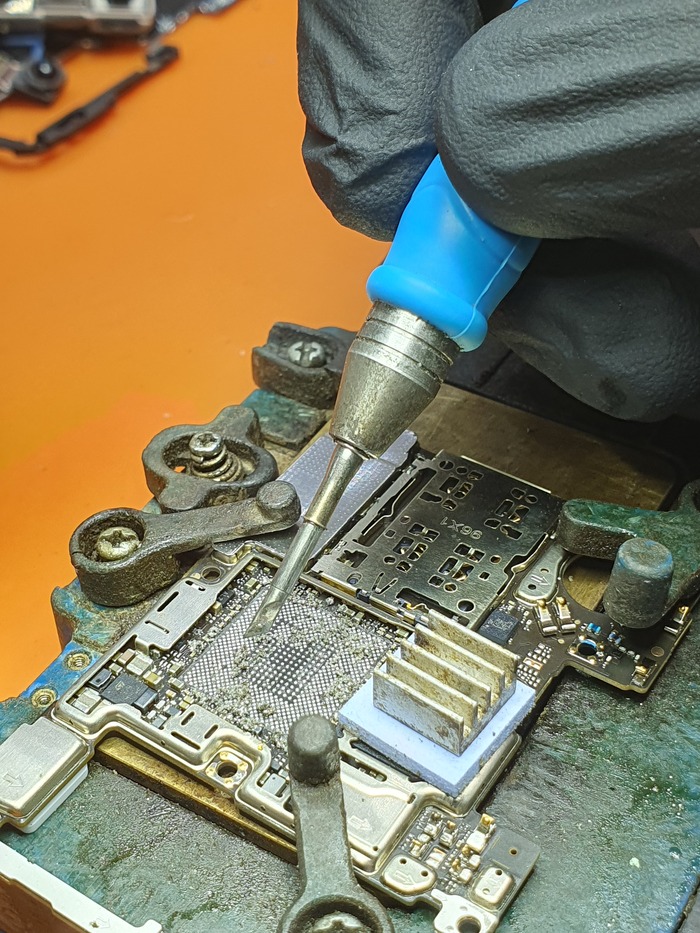

Припой и кусочки оставшейся микры на контактах я снимаю низкотемпературной каплей припоя, феном и пинцетом

Ну а потом уже собираю остатки бугорков на контактах оплёткой и паяльником. Делов то))

Спросите зочем? Можно же просто отпаять.

Рядом процессор и интерфейсный кондуктор под компаундом. Зачем лишний раз греть плату, если можно сделать с нимимальным нагревом и тем самым сохранить ресурс работоспособности платы намного дольше?

Вооот.

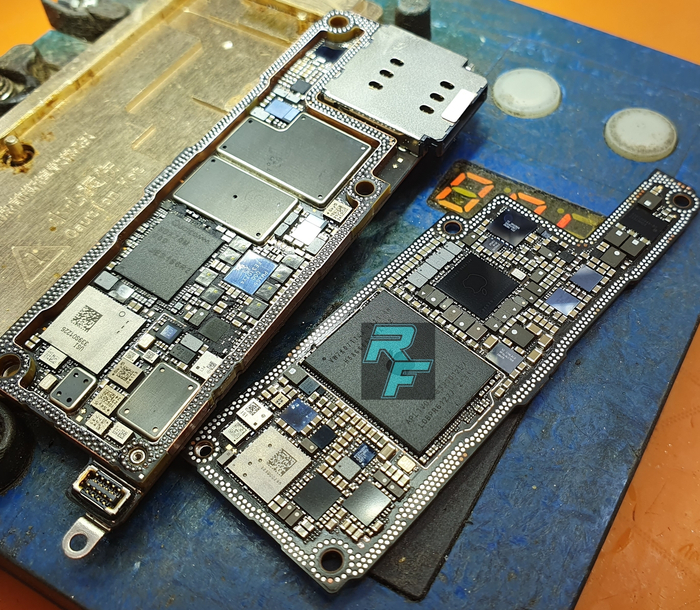

Далее готовится донорская плата.

С неё я уже скомуниздил комплект цепи заряда для другого телефона и теперь заворую ещё одну микросхему

Донорские платы на 15pm я закупаю сразу на 512gb или 1tb за 8000-10000р.

Плата после может заработать как минимум 80 тысяч, а при правильном подходе 120-150к рублей. Но это мелочи, опустим.

Естественно эта древность сразу взлетела.

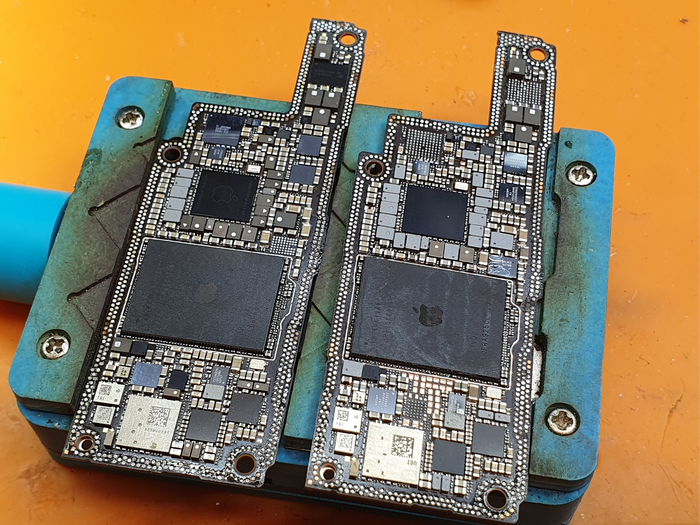

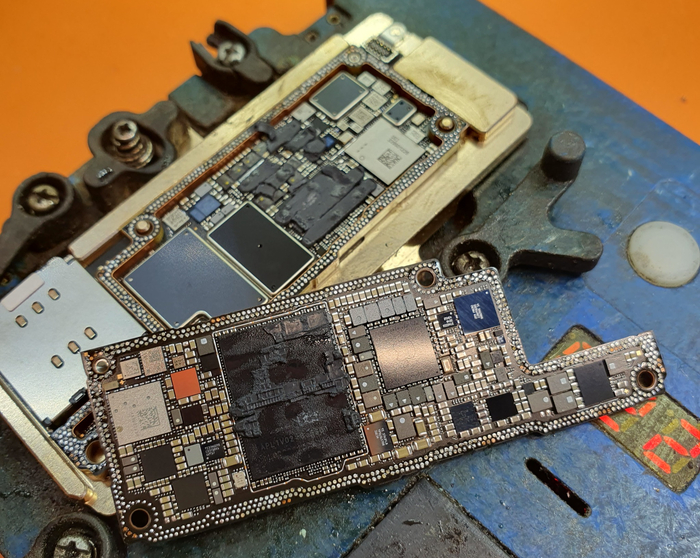

Далее не буду тянуть время и быстренько зареболлю доски

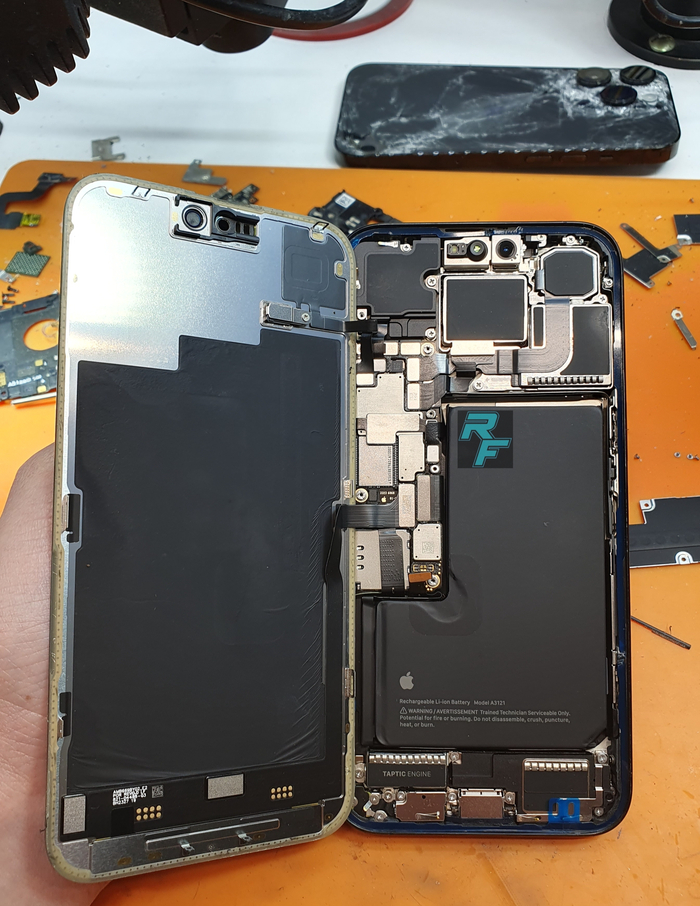

И соберу всё слишком красиво, чтобы самому нраилось

С проклейками от влагозащиты и прочими радостями

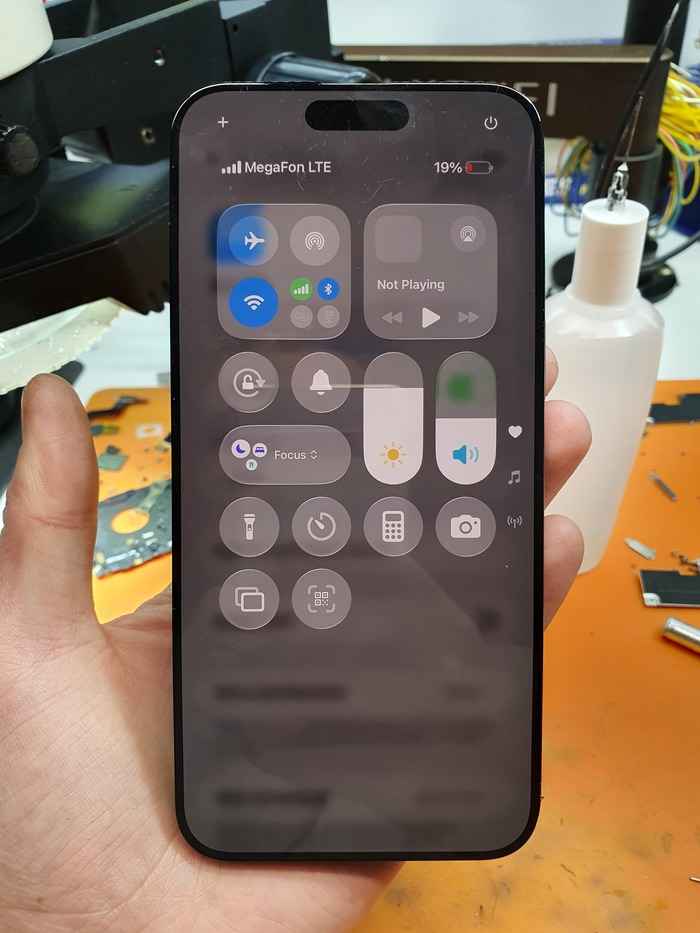

Вердикт - всё работает

Можно брать всего 20 тысяч за 2 часа работы

И заниматься следующим войском:

Пост сгенерирован при участии личного воображения БЕЗ ИСПОЛЬЗОВАНИЯ НЕЙРОГОВНА!

А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Китайское из списка:

techo infinix Sony blackberry Nokia Lenovo Motorola HTC

Сварку и атомный елдакол от реактора ХТС, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Не консультирую по подбору техники по параметрам или "посоветуйте самый лучший за такую-то стоимость" - я не консультант в магазине, это лучше к ним или сюда в комменты:

Купи лучше oneplus, говорили они))

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Ноуты, видеокарты, часы, наушники, телевизоры и фотоаппараты не делаю!

Кроме:

Увеличение ssd только на macbook m1/m2/m3/m4 и скоро m5:

Увеличение памяти Macbook Air 13 2020 года с 256gb до 2Tb

Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB

Увеличение памяти Macbook air m3 a3113. С 256gb до 2TB

Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:

Любителям пихать в дырки или Женя, ты чево наделал? AirPods2 vs перекись водорода xD

ОЗУ на m1/m2/m3/m4/m5/T800 увеличить нельзя!

Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Сайт с ценниками:

rfontech.ru

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Добрый.

Думаю из названия поста уже понятно, что речь пойдёт не о стоимости ремонта, а о воскрешении своего любимого устройства, в данном случае это:

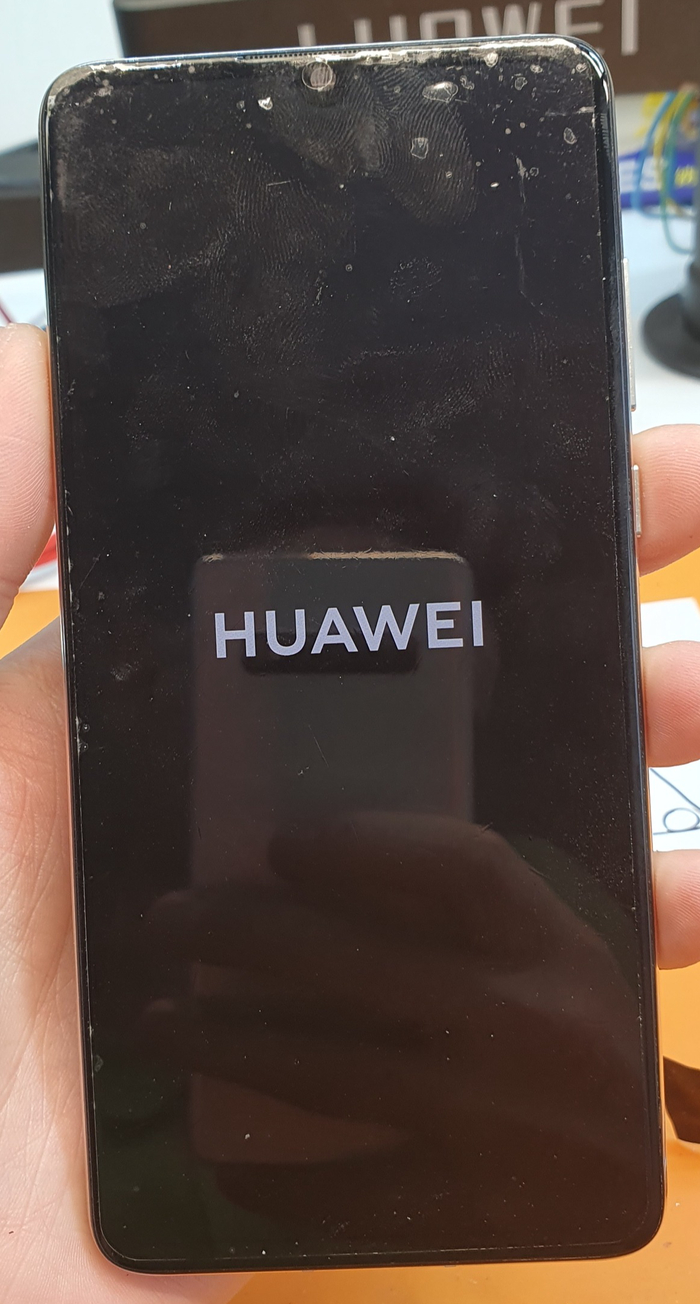

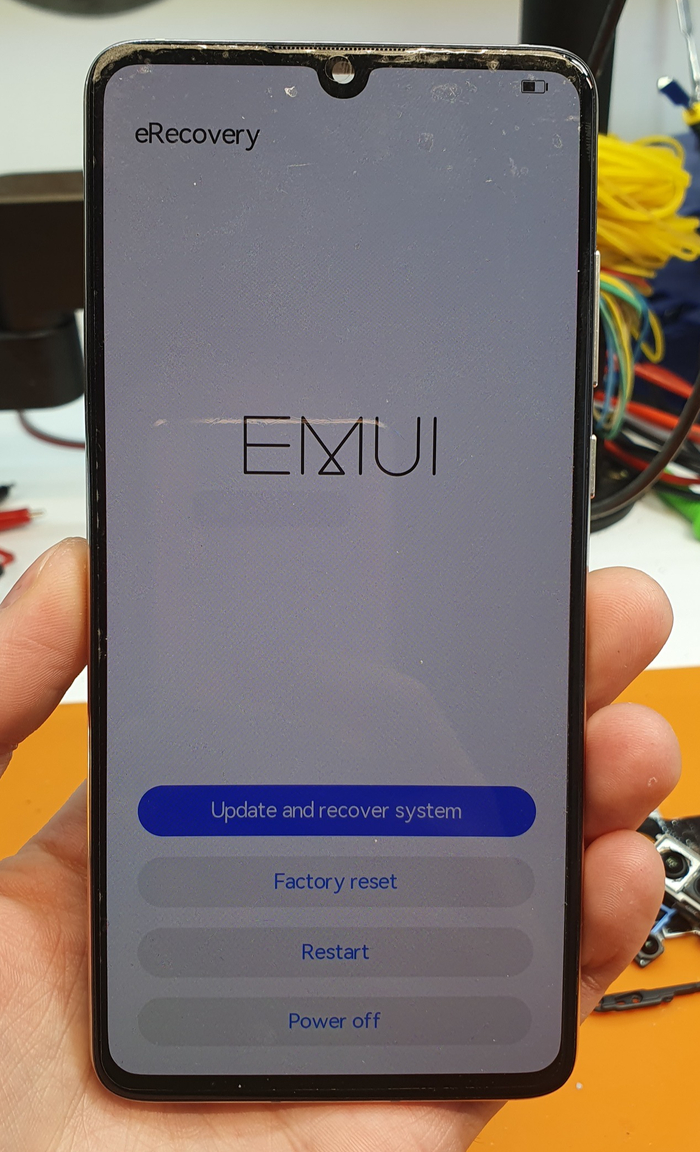

Huawei p30. Не включается. Перезагружается. Висит в рекавери:

Причин для такого поведения не много.

Первое - это шлейф кнопок

И если это не помогает решить проблему, а в большинстве случаев с этой моделью именно так, то есть второй вариант - отвал процессора.

На телефоне ранее меняли дисплей у официалов на 100% оригинал. Наверняка он был в раме и шёл сразу с новым аккумулятором.

Да, раньше можно было такой service pack раздобыть и у других поставщиков, но в последнее время это редкость, но если кому надо - найду, но переплата будет ощутимая)

Дисплей в раме - да, а вот в раме сразу с аккумом - ещё поискать. А дело в том, что большинство торгующих прочухали фихон и начали извлекать аккумулятор и продавать его отдельно при неизменной начальной стоимости комплекта. Навар сам себя не наварит))

Но это ладно. Что по этой трубке?

Тут вообще всё изи

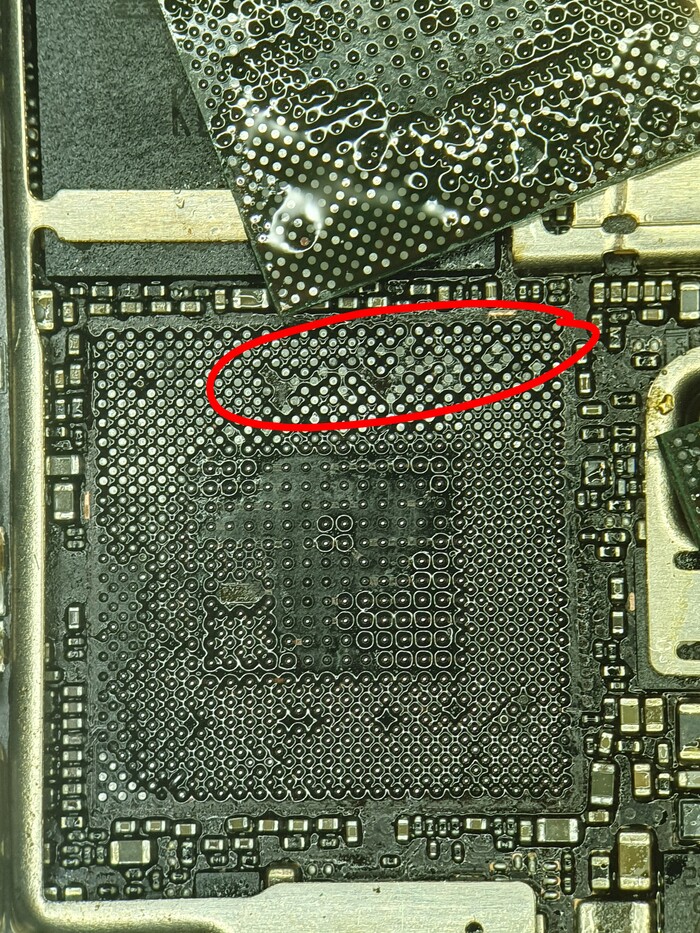

Перезагрузки связаны с банальным разрушением пайки под процессором и оперативной памятью, ведь бессвинец хрупкий и на долгие дистанции работы нагрев-охлаждение начинает трескаться и в щелях образуется окидная плёнка, которая со временем сжирает контакты и они отваливаются от платы.

Скажу по опыту: спонтанный отвал процессора случается в 80% на телефонах под управлением Android.

Наступает внезапно. У кого-то через год использования, а у кого-то спустя 5 лет и чем мощнее и горячее проц - тем быстрее это произойдёт.

Если это важный контакт - телефон тупо не включается или висит в рекавери (второй канал ОЗУ не загружается), если не сверх важный, то может не работать, например камера или другая какая нибудь периферия.

Не. Причины отказа части оборудования телефона не всегда связанны именно с процессором. Пайка деградирует по всей плате.

Телефон не бесконечный, но можно продлить его срок службы.

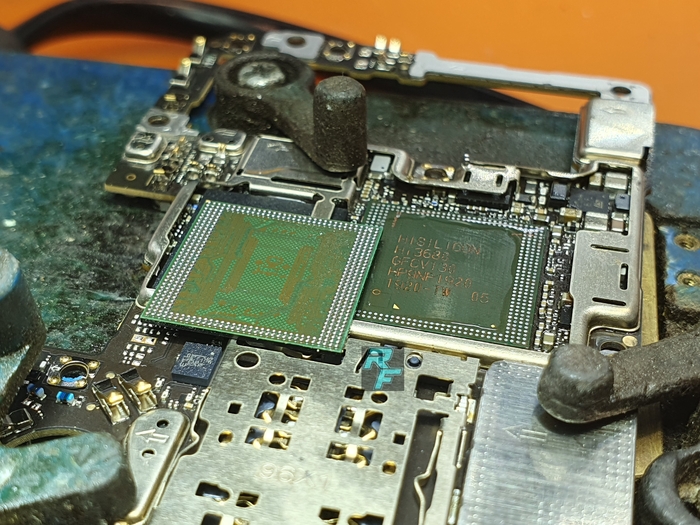

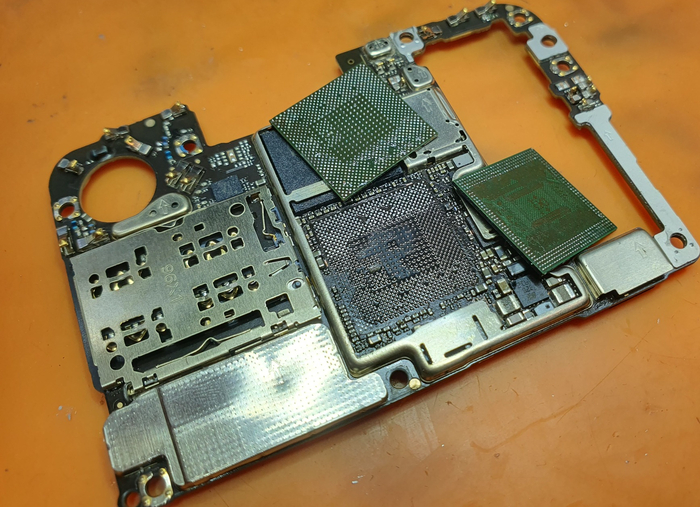

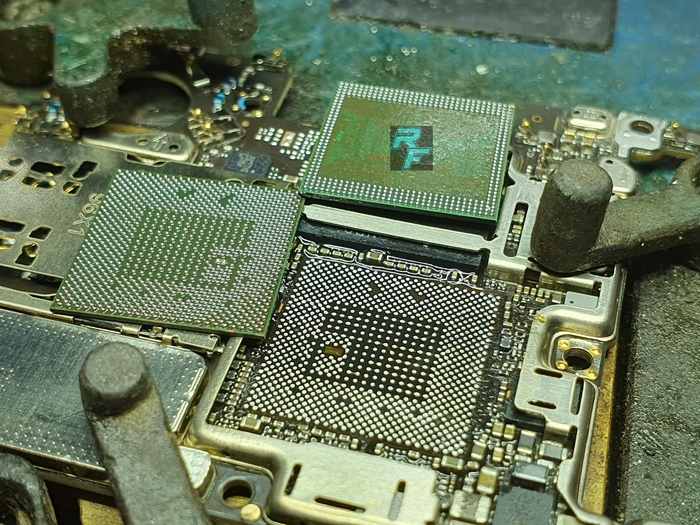

В данном случае - это реболл процессора и оперативки

Вся эта радость отфутболивается на свинцовый припой. Тот, которым паяли нокия 3310 с небольшими изменениями))

Деградация процессорной зоны будет всегда быстрее остальных элементов.

Во-первых это высокая температура, а во-вторых это самый большой чип на плате с конструкцией в два этажа: проц и сверху опера, которые подвержены отвалу также вследствие незначительных падений и вибраций

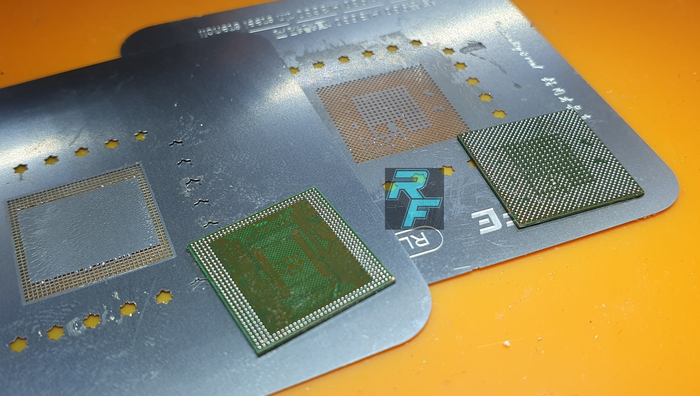

Реболл тема такая, что нужно точно упаковать все контакты на плату, а важных тут 90%

Иногда бывают овечки осечки в виде недопая на плату или слипшиеся между собой шарики.

Не всегда после реболла телефон включится, поэтому это войско нужно снимать заново

Омотреть на предмет возникшей на ровном месте проблемы, в данном случае недопай:

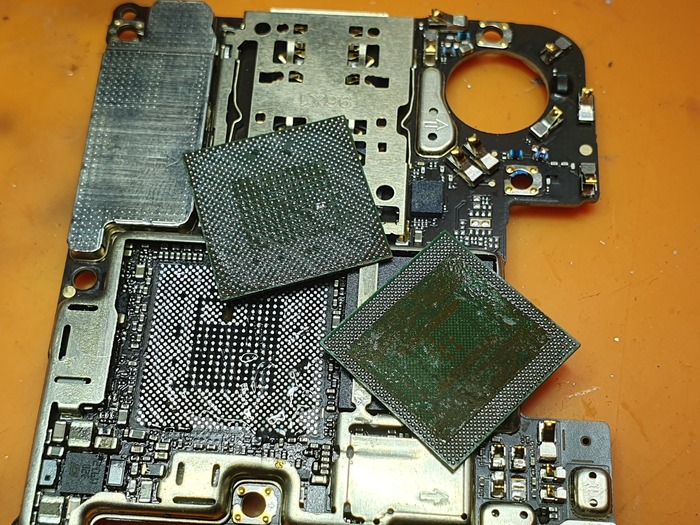

Убрать весь припой и заново сделать реболл всех чипов

Иногда это получается даже не со второго раза, а на третий или пятый, но тут взлетело со второго

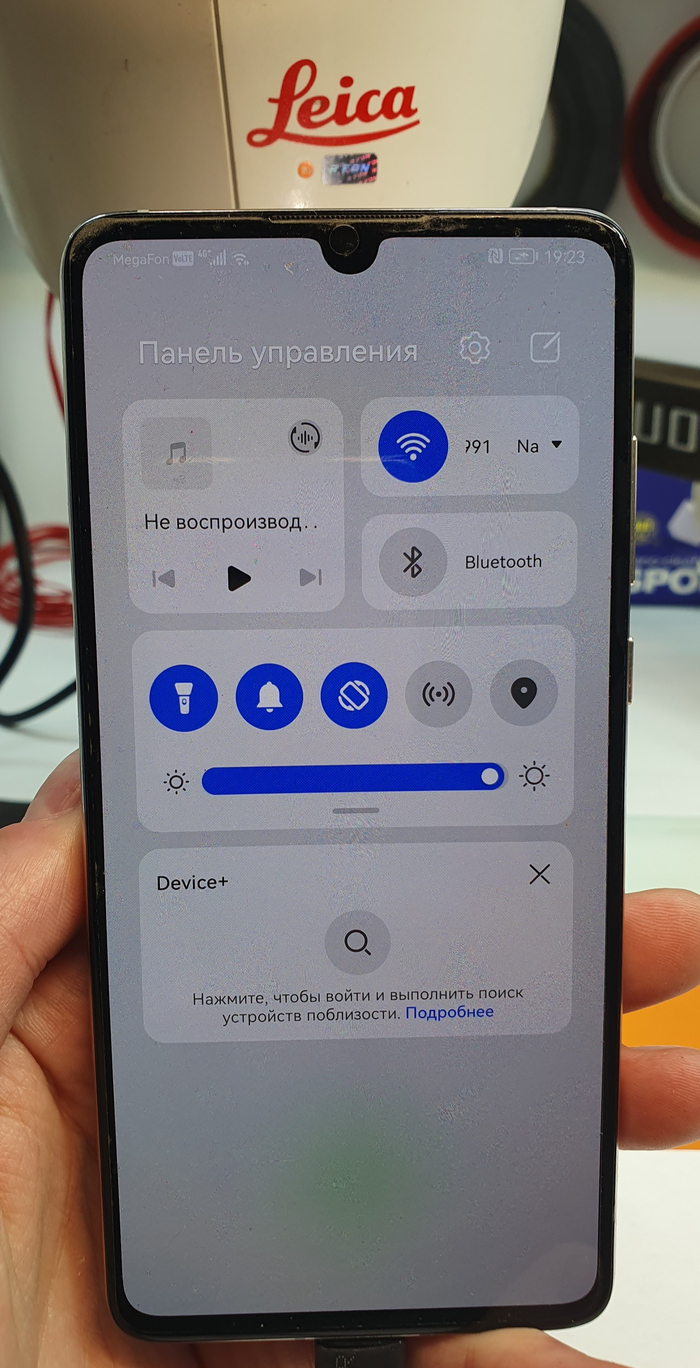

Остаётся сделать тестирование телефона, ведь данные слить успели ещё до смерти юнита.

Остаётся не менее важное - послеремонтное обслуживание с восстановлением термоинтерфейса

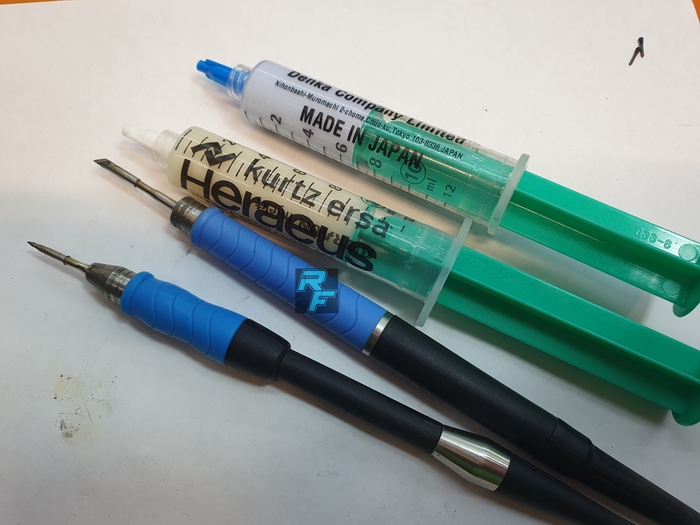

Используемое в каждом ремонте:

Флюс Ersa

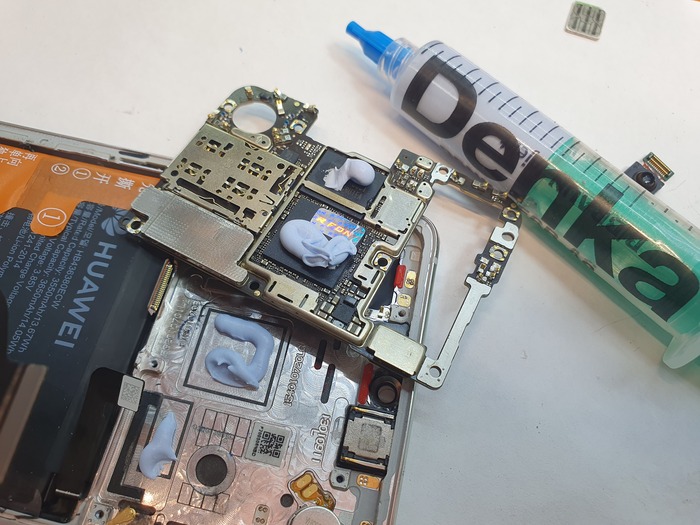

Термопаста Denka от Asus

Дешёвые ручки за 35 тысяч.

Стоимость такого элементарного для меня ремонта составила всего 10 тысяч рублей за 2 часа работы.

Да, переделка заняла ещё полчаса этого времени.

Но а последняя, неремонтируемая причина незапуска всех телефонов - физический износ чипа памяти, но и тут есть возможности восстановления, правда ещё дороже.

Бесконечных телефонов не существ...

А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
t.me/rfon_bot
Канал с анонсом таких постов и прочими радостями тут:
https://t.me/rfonservice
Китайское из списка:
techo infinix Sony blackberry Nokia Lenovo Motorola HTC
Сварку и атомный елдакол от реактора ХТС, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Не консультирую по подбору техники по параметрам или "посоветуйте самый лучший за такую-то стоимость" - я не консультант в магазине, это лучше к ним или сюда в комменты:
Купи лучше oneplus, говорили они))
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Ноуты, видеокарты, часы, наушники, телевизоры и фотоаппараты не делаю!
Кроме:
Увеличение ssd только на macbook m1/m2/m3/m4 и скоро m5:
Увеличение памяти Macbook Air 13 2020 года с 256gb до 2Tb
Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB
Увеличение памяти Macbook air m3 a3113. С 256gb до 2TB
Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:
Любителям пихать в дырки или Женя, ты чево наделал? AirPods2 vs перекись водорода xD
ОЗУ на m1/m2/m3/m4/m5/T800 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Глючный ютуб с видеокарточками моих ремонтов тут:
https://www.youtube.com/@Rfon
Сайт с ценниками:
rfontech.ru
А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Добрый.

Сегодня на ремонте слегка устаревшее яблоко:

Что с ним уже наворотили расскажу чуть позже, а пока взрываю этот ещё не созревший сюрстрёминг:

Демонтаж кинескопа я предпочитаю делать на своей легендарной автоматической тачке по вскрытию консерв:

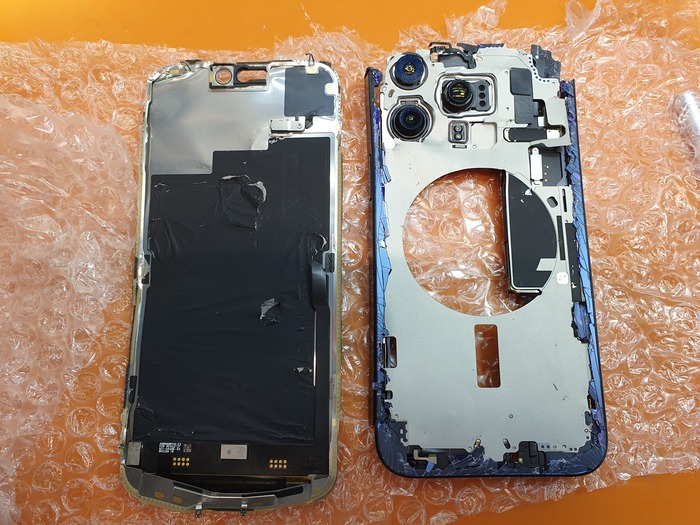

Разборка прошла как по маслу:

И спросите на кой разобрал?

Да так, просто. Принесли на замену защитного стекла и решил вскрыть посмотреть что внутри и подрезать оригинальные запчасти себе в склад, пока клиент ушёл за кофе xD

А на самом деле тут ситаэйшен проще:

Решили снять видео, как пляшут пьяные овощи в деревне xD

Данный юнит - Iphone 17 Pro Max. Замена основной камеры с официальной привязкой к процессору.

В камеру светанул лазерный луч

И матрикс камеры пошёл по пиZдe точками:

Понятное дело, появляться на Патриках в Москве со сломанным телефоном это моветон, поэтому клиент решил заменить камеру на новую.

Ремонт тут элементарный. Открыл дисплей, стоимость которого всего 60 тысяч в закупке и запихал другую камеру, честно купленную у одного поставщика, который покупает новые яблоки и разбирает их по запчастям)

На яблоки от 12 серии и выше я ставлю в большинстве случаев оригинальные влагозащитные проклейки.

Это не китайский стикер за 40р

Одна такая проклейка стоит 500р в закупке, так что юзать на старые модели ниже 11 не имеет никакого экономического смысла.

Отличие тут даже в подложке, как запакована эта проклейка

Она вспененная и в точности повторяет свойства родной. Короче aasp запчасть, самый жир.

Идеальная обратная сборка, всё как я люблю.

Порой ремонт выходит сделать быстрее, чем я собираю телефон обратно. Всегда хочется сделать красиво и нарядно.

Итак. Далее привязка камеры к процессору.

При первом включении телефона Вы увидите следующее окно:

Хорошая тема.

Если украдать основные дорогие запчасти с телефона и поставить говно - телефон сообщит об этом, поэтому своровать запчасти стало труднее.

Под привязку попадает:

Дисплей

Face ID и фронталка от 16 серии и выше.

Аккумулятор.

Вот, например, самый жЫр запчасти:

Я просто с говном не работаю, поэтому у меня и ценник соответственно выше)

Но это ладно. Что дальше?

Нажимаю перезагрузить шарманку и появляется вот это меню

Зайти в него можно и самостоятельно.

Если хотите попробовать, то вот инструктаж:

Выключаете телефон.

Вайт 30 секунд.

Включаете.

Как только зажглось яблоко, отпускаете кнопку включения и резко нажимаете две кнопки громкости вверх и вниз одновременно.

Держите 1 минуту и вуаля - Вы в режиме диагностики телефона.

Там можно провести официальную диагностику и узнать, что в телефоне арбайтен, а что скомуниздили в сервисе при замене батарейки))

А далее сидеть как далбоиб белка крутиться на стуле, калибруя камерки между собой)

Результат:

А далее проверка на влагозащиту. И не каким то там говном от ручного тонометра, а нормальной автоматической помпой с точным подсчётом:

Вот видос с тестированием. Можно смотреть со звуком. В конце услышите как выходит воздух под давлением из этой банки:

Ну а я пошёл делать по истине важную работу - восстановление данных с 3gs, и да, там ремонт выходит дороже вышеупомянутого ремонта камеры.

Ах да. Ценник на замену киноленты вышел всего в 25 тысяч рублей. По времени 30 минут.

Ушёл.

А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Китайское из списка:

techo infinix Sony blackberry Nokia Lenovo Motorola HTC

Сварку и атомный елдакол от реактора ХТС, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Не консультирую по подбору техники по параметрам или "посоветуйте самый лучший за такую-то стоимость" - я не консультант в магазине, это лучше к ним или сюда в комменты:

Купи лучше oneplus, говорили они))

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!

Кроме:

Увеличение ssd только на macbook m1/m2/m3/m4 и скоро m5:

Увеличение памяти Macbook Air 13 2020 года с 256gb до 2Tb

Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB

Увеличение памяти Macbook air m3 a3113. С 256gb до 2TB

Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:

Любителям пихать в дырки или Женя, ты чево наделал? AirPods2 vs перекись водорода xD

ОЗУ на m1/m2/m3/m4/m5/T800 увеличить нельзя!

Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Сайт с ценниками:

rfontech.ru

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Салат оливьейкум!

Взрывная температура яблочной фермы достигается разным путём:

Кто-то отправляет их разгоном до световых скоростей в стену:

А кто-то слегка бросает его на диванчик с бабушкиными пуховыми подушками и он фсё:

Но больше всего температуры добавляет тот факт, что пользователи царских андроидов срутся с не менее царскими яблоками между собой в каждом моём посте. И новый замес начинается с:

Но Nokia 3310 может резко охладить пердаки обеих сторон))

Собсно расскажу о втором случае, когда айфончик медленно кладут на мягкую поверхность:

Тут уже отключаются камеры и телефон устраивает визг с перегревом.

Расконсервирую:

Да.

Iphone 14, 14+, 15, 15+ и вся 16 линейка открывается через задник, например так:

В случае с 14 серией при холодном перегреве есть несколько причин:

1. Сломался или надорвался шлейф вспышки и беспроводной зарядки.

2. Сломался нижний шлейф

3. Отвалился процессор

4. Нарушение целостности квадратной i2c шины, соединяющей все три верхние ситуации.

С камерами понятно. Их под замену, так как лопнула матрица и сделать уже ничего низя, а по остальным пунктам надо смотреть.

Из очевидного, подкидывается New задняя крышка со шлейфом и наблюдается.

Закипел?

Подкидывается новый нижний шлейф с вибратором.

Снова мимо?

Отправляется на взрыв:

Но для начала покажу карточку с межплатной рамой:

Смещение контактов. Вот тут есть первые вопросики.

На самом деле мне заранее написали тут в личку:

Есть смартфон 2022 века, iPhone 14 перегрев. Немного упал. Сразу отказали камеры и через время, спустя полгода! начало вылезать сообщение о перегреве. Сначала редко, потом часто, спасала перезагрузка на какое то время, потом, после перезагрузки вылезало через пару десятков секунд и никуда не исчезало.

Пользоваться при такой неисправности телефоном нельзя.

Перегрев в большинстве случаев возникает по ряду причин, вне зависимости от списка выше:

Реальное повреждение какого либо компонента на плате, он нагревается, система датчиков фиксирует нагрев и отрубает часть функций телефона.

Второе - нарушение системы связи между датчиками NTC.

Так как один из датчиков сигналил о перегреве, а камеры не работали, то по предварительной удалённой, неточной диагностике по описанию можно было бы предположить развал межплатной рамы, ведь контакты на модуль основной камеры тусовались рядом с NTC:

Видите, с каждой стороны есть своя логика и удалённо не всегда можно точно определить неисправность и после одного негативного отзыва я вообще перестал рассказывать точные причины и стоимости.

Цена теперь после диагностики. Сейчас у меня она стоит 3000р за посмотреть с незначительной пайкой.

Скажите, зажрался? Нет. Просто бесит тот факт, что расписываешь некоторым клиентам так и так, а потом они пишут: понял, завтра отнесу у себя дома, мастер посмотрит...

Обидно. Поэтому не. Разброс цен говорю, а далее согласен - велком. Дорого - ну увы, потом после сервисов цена возрастает х2 и выше)

В общем так. Вижу, что уже суть непонятна, что делать то?

4й пункт отсеивается, так как при нарушении квадратной шины в телефоне будут перезагрузки, а в телефоне их нет, но NTC датчики есть на задней крышке где вспышка и на нижнем шлейфе. Они тоже мимо, так как это было уже проверено.

Камеры я подкинул предварительно сразу, так как на яблоки у меня всегда есть всё в наличии, значит остаётся датчик NTC на вспышку. На плате на этом контакте был 0 в режиме диод/резист/кондюк, т.е обрыв, и даже не OL по схемам.

Спросите, почему не начать с замеров?

Для начала делаются самые быстрые варианты, а дальше - глубже)

На самом деле я уже сразу начал с замеров, этот контент выше для разбавления писанины. Не буду же я писать: вот тут голяк - вот те результат.

Раскидываю доски:

Больше всего интересует вот эта зона:

Вот контакты поближе

Припой тут слегка рыхлый, как твой живот после праздников от салат оливьейкума)

Как раз нужно перезарядить торпеду, так как жало сдохло)

Потом просто убрать старый припой, переошарить на свой 158 градусов через трафарет:

И после нужно вручную подогнуть верхнюю часть платы, так как при демонтаже она слегка деформируется

И всё это дело отправляется греться на нижнике до спайки двух половин

Далее следуют тесты. Около 1 дня на предмет перезагрузок или появления устранённой неисправности и начинается обратная сборка

Красиво, нарядно.

С Вас всего 22 тысячи за основную камеру и реболл рамы.

Ломайте ещё.

А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Китайское из списка:

techo infinix Sony blackberry Nokia Lenovo Motorola HTC

Сварку и атомный елдакол от реактора ХТС, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Не консультирую по подбору техники по параметрам или "посоветуйте самый лучший за такую-то стоимость" - я не консультант в магазине, это лучше к ним или сюда в комменты:

Купи лучше oneplus, говорили они))

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!

Кроме:

Увеличение ssd только на macbook m1/m2/m3/m4/m5 и скоро m6:

Увеличение памяти Macbook Air 13 2020 года с 256gb до 2Tb

Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB

Увеличение памяти Macbook air m3 a3113. С 256gb до 2TB

Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:

Любителям пихать в дырки или Женя, ты чево наделал? AirPods2 vs перекись водорода xD

ОЗУ на m1/m2/m3/m4/m5/m6/T800 увеличить нельзя!

Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Сайт с ценниками:

rfontech.ru

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

P.s: контент создан БЕЗ ИСПОЛЬЗОВАНИЯ ИИ, Я АВТОР И НИКОГДА НА ЭТОМ КАНАЛЕ НЕ БУДЕТ ИИ, гахуй идёт эта 3алупа!

Я @R.Fon, kontent pihy Sam!
