Недавно в интернете увидел изображение часов Артёма из новой части игры «Metro: Exodus».
Если присмотреться, то можно увидеть, что часы сделаны на индикаторах ИН-12Б.
Часы нарисованы очень круто! Но… Но я сразу понял, что автор наверняка ни разу не видел индикаторы ИН-12Б в живую. Или видел, но решил специально постебаться. А размеры у них весьма велики и уж точно не подходят для наручных часов.
Именно на ИН-12Б можно сделать только настенные часы типа таких, какие продавались во времена моей молодости.
А что, это идея! – подумал я и решил сделать настенные часы «Metro: Exodus» и именно на индикаторах ИН-12Б.
Для начала смасштабировал изображение часов так, чтобы подогнать их под размер индикаторов.
И сразу столкнулся ещё с одной проблемой: на картинке видно, что корпус часов имеет относительно небольшую толщину, а в реальности все получается несколько иначе.
Берём высоту индикатора 35 мм, добавляем толщину переднего стекла 2 мм, толщину задней крышки 1 мм, толщину электронной платы 12 мм и переднюю часть корпуса 2 мм.
В итоге получаем 52 мм. Толщину можно бы уменьшить за счёт размещения электронной части на передней части, но тогда испортится внешний вид.
Немного подумал и решил наплевать на толщину, во всяком случае будет понятно, какие габариты приобретут эти часы если их сделать именно на ИН-12Б. Вот размеры корпуса.
Сам корпус выточил из алюминиевой болванки подходящего размера.
Далее обрабатываю заготовку на фрезерном станке с помощью поворотного стола.
И получаю вот такую деталь.
Делаю накладные элементы корпуса, В накладках сверлю отверстия для декоративных винтов и сами винты.
Пришло время изготовления платы. Размечаю и сверлю отверстия под индикаторы.
Припаиваю детали для антуража. Старался подобрать максимальной похожести.
На этом снимке изображена плата самих часов.
На одну из сторон вывожу кнопки управления.
На часах есть некий элемент, который напоминает светодиод, но какой-то странной формы.
Долго думал, как его сделать, ведь настоящих светодиодов такого размера не бывает. Поэтому решил сделать колпачок из синей стеклянной трубки, а внутрь поместить мощный трёхкристальный светодиод белого цвета со светорассивателем.
У автора на картинке совершенно непонятно, как крепится этот светодиод, такое ощущение, что он болтается на проводах.
Пришлось сделать кронштейн.
Тем временем Ваня сшил кожаный ремешок. На нижней части располагаю люверсы.
На верхней части ремешка делаю пряжку, на которой будет висеть часы.
Всё, вот и финальные снимки.
Благодарю за внимание!
День первый. В начале была плата.
День второй. Паяем переходные отверстия и некоторые резисторы. Переходные отверстия пропаиваю тонкой проволочкой. Взял из многожильного провода.
День третий. Пропаиваем оставшиеся переходные отверстия. Это, пожалуй, самая геморройная часть работы. Освоение металлизации еще только в процессе, с переменным успехом *печаль*
День четвертый. Продолжаем паять. SMD элементы. В первую очередь паяем самые маленькие, чтобы потом большие не мешали их запаивать.
День пятый. Время больших SMD компонентов. Запаиваем контроллер, высоковольтный транзистор, микросхему времени и микросхему контроля зарядки литиевого аккумулятора.
День шестой. Паяем выводные элементы. Накопительный конденсатор, дроссель, кнопку и многое другое.
День седьмой. Время проверки высоковольтного преобразователя и всего такого. Сделать это лучше до установки ламп. После их установки что то чинить будет очень проблематично.
День восьмой. Диоды моргают как надо, время монтажа ламп. Они будут припаяны на отдельную плату, которая будет соединяться с основной тем же методом, каким сделаны переходные отверстия.
Вот такая вязанка получилась. Держится прочно, оторвать можно только с мясом.
Теперь вставляем лампы. ОСТОРОЖНО, паять лампы и выравнивать их нужно одновременно с примеркой аккумулятора, иначе есть большой шанс, что либо лампы встанут криво, либо между них не влезет аккумулятор.
Красный светодиод горит во время процесса зарядки.
Включение показа времени и показа уровня заряда аккумулятора осуществляется нажатием кнопки. Этой же кнопкой выполняется настройка. Горит верхний светодиод - на лампах часы, горит нижний - на лампах минуты. Если удерживать кнопку чуть дольше, будет показан уровень заряда аккумулятора. А если еще дольше, войдем в режим настройки, сначала часов, потом минут.
Спасибо за внимание :) С вами был ElKotto. Автором же этой прекрасной схемы является Тимофей Носов, огромное спасибо ему за творчество!
Прежде всего хотелось бы сказать, что все что показано на фотографиях сделано в домашних условиях без применения какого либо специального оборудования и прочих заморочек. Делалось все утюгом, тазиком, кисточкой и самым минимумом реактивов (сода пищевая и хлорное железо).
Ну а еще не так давно была освоена паяльная маска, что позволило сделать красивые зеленые платы :)
Что же умеют данные часики? А умеют они многое

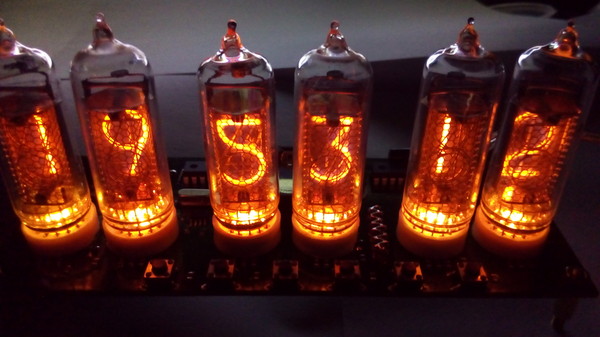

1) Четыре режима индикации (простая смена цифр, пробег цифр, плавное затухание, наложение)
2) Они тикают )
3) Отпикивают четверти, половины и часы (типа кукушка). Разумеется все звуковое оформление отключается либо на совсем, либо на заданное время.
4) Часы умеют ходить в обратном направлении (не знаю зачем, но прикольно)

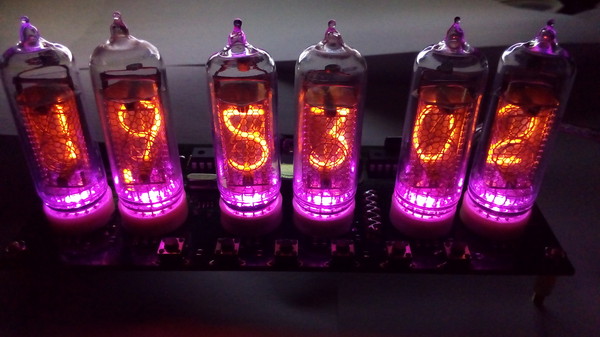

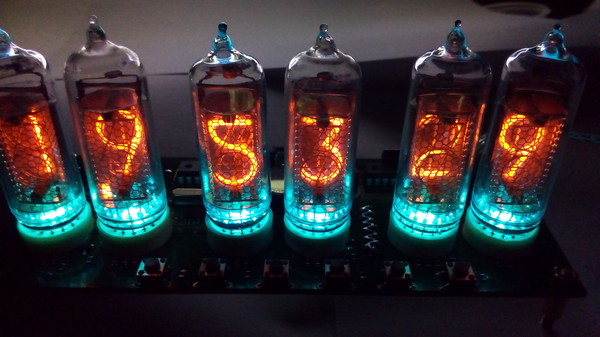

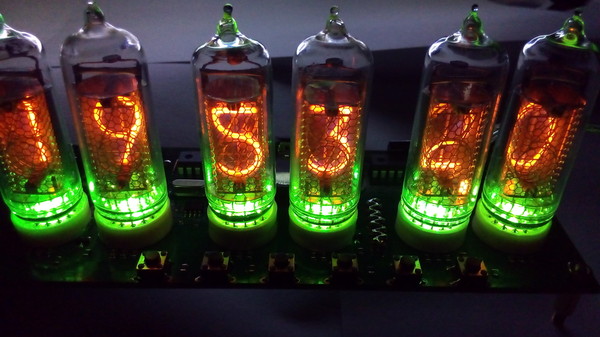

5) Цвет подсветки можно выбрать какой угодно (RGB диоды)
6) Есть секундомер
7) Автоматическая коррекция времени
8) Термометр
9) Будильники
10) Показ даты
11) Настройка будильников по дням недели
... ну и может еще что забыл )

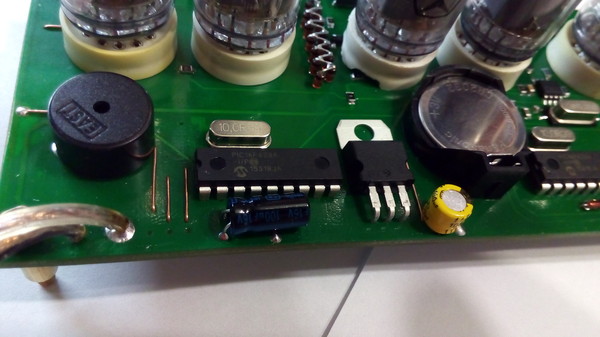

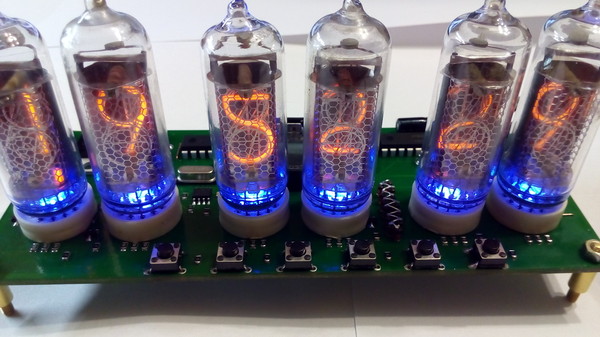

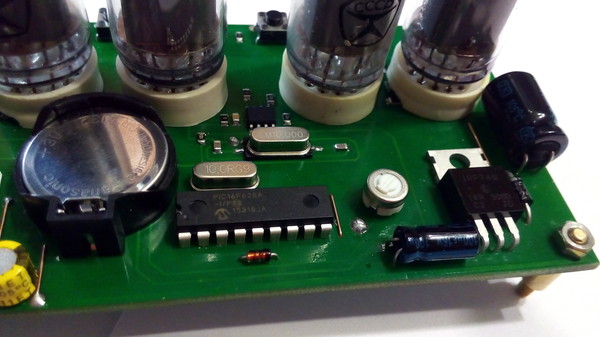

Вроде не плохо получилось после нанесения паяльной маски. Немного кустарно, но на мой взгляд на много красивее чем без нее. Позволяет скрыть огрехи текстолита, да и паять с ней легче. Можно забыть про склеивание пятачков и дорожек. Флюс легче оттирается.

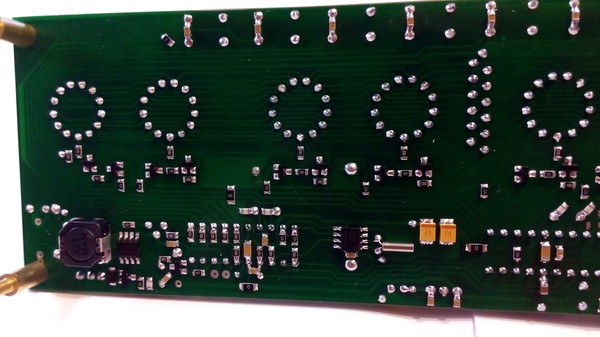

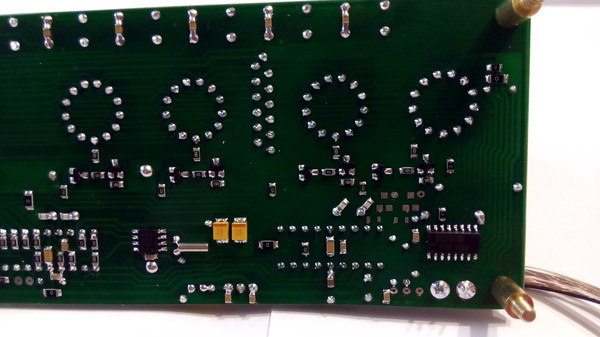

А это задняя нижняя сторона платы. В основном применены элементы SMD размером 0805

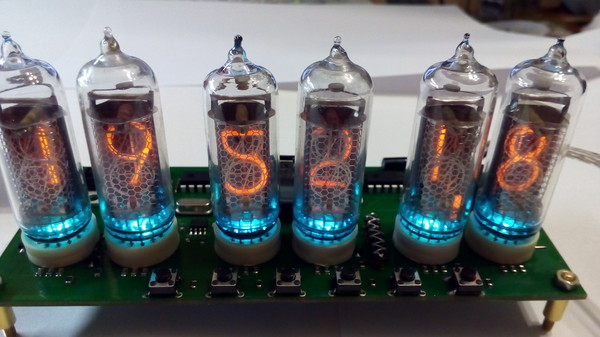

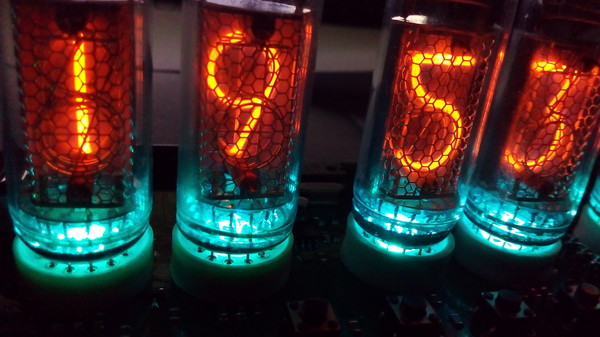

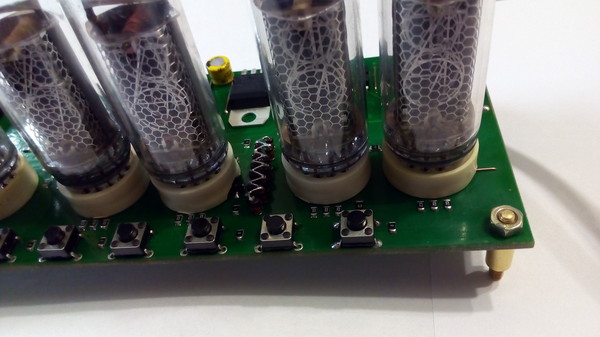

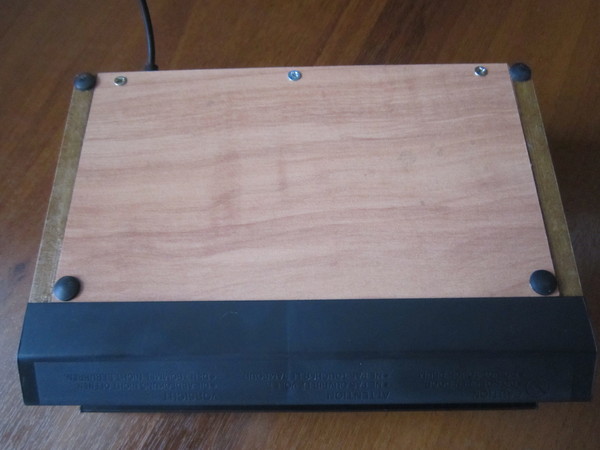

Ну и просто общий вид )
Автором данной схемы и прошивок является SLVik с сайта radiokot.ru, я всего лишь повторил его великолепную схему.
Ну а в комментариях видео работы )
Решил сделать часы, на газоразрядных индикаторах ИН-1 и на Arduino Pro Mini.
Схемы, файлы и небольшое подробное видео, положил тут: https://youtu.be/UhuneOyNE18

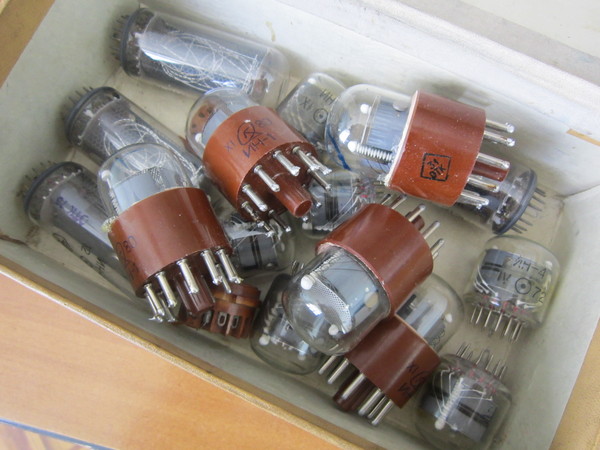

Для начала, нашел немного ламп:

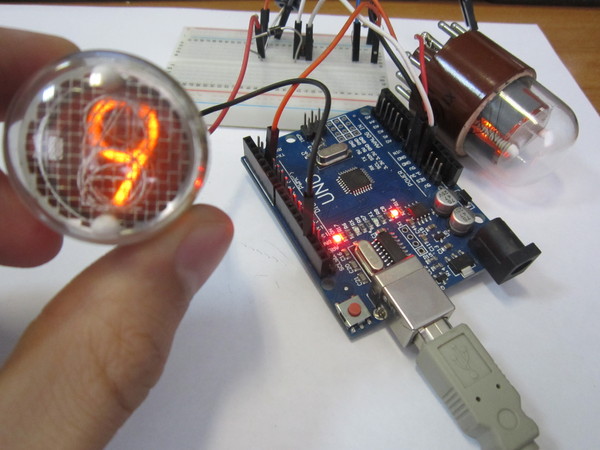

Собрал схему преобразователя с 5V до 175V. Чтобы проверить лампы подключил временно к Arduino Uno.

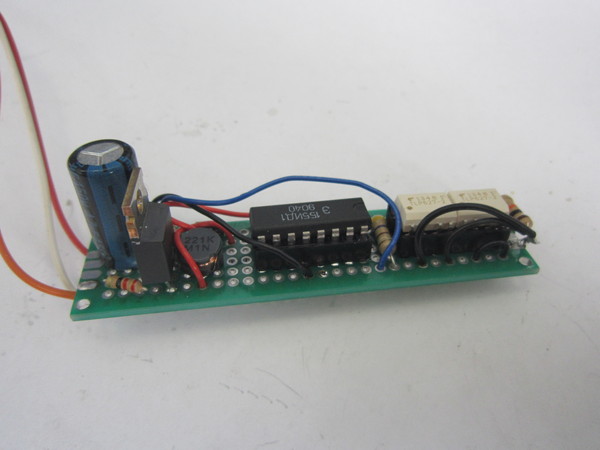

Готовый преобразователь и дешифратор К155ИД1

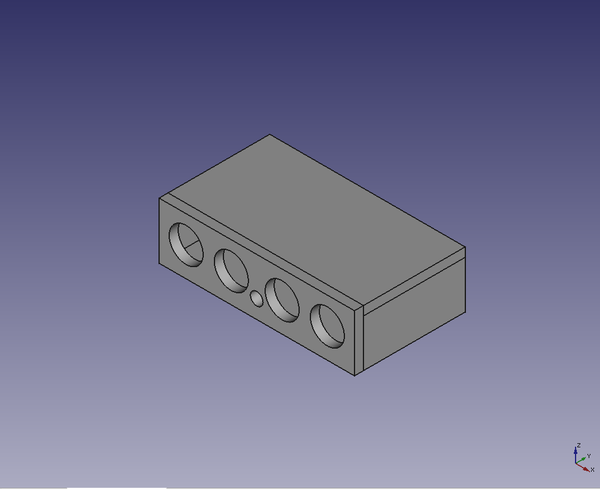

Нарисовал 3d модель, будущих часов в FreeCad.

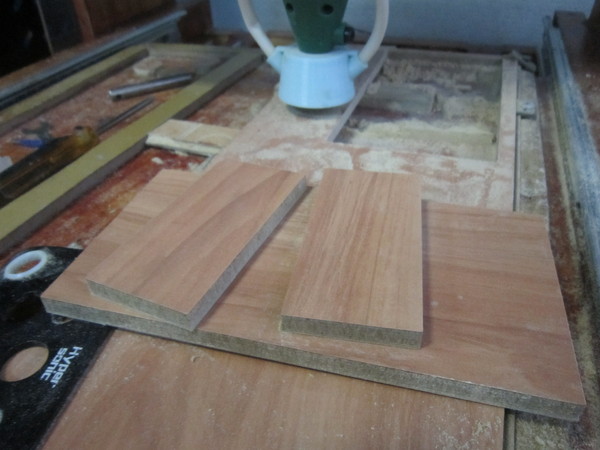

Вырезал корпус на ЧПУ.

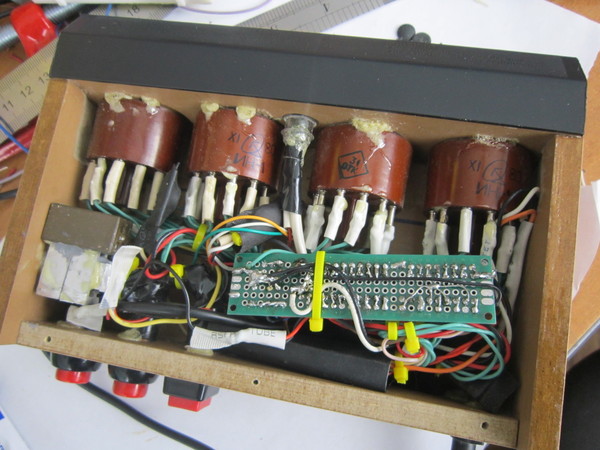

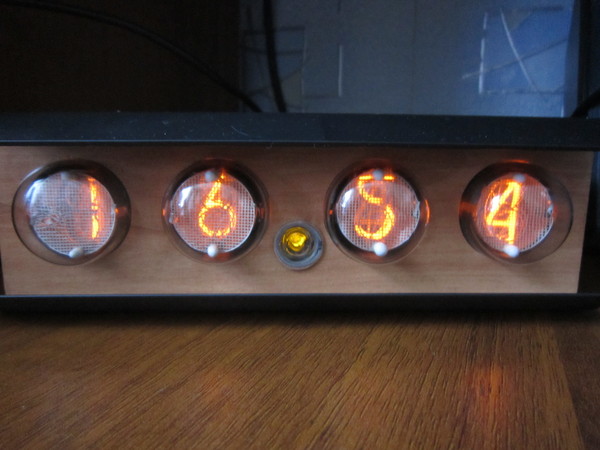

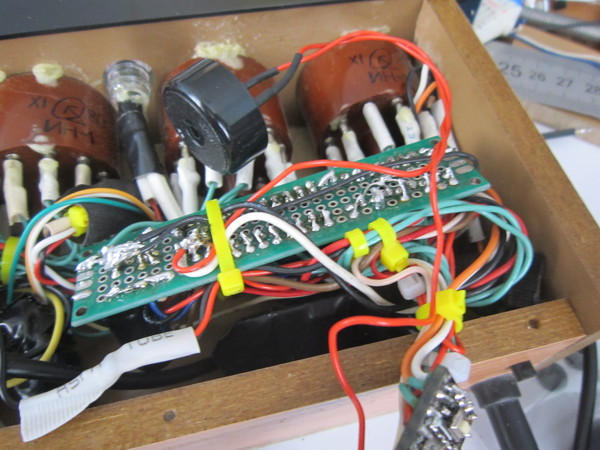

Склеил корпус и собрал схему.
Схемы, файлы и небольшое подробное видео: https://youtu.be/UhuneOyNE18
