Замена контроллера в БП
(немного упрощённо)

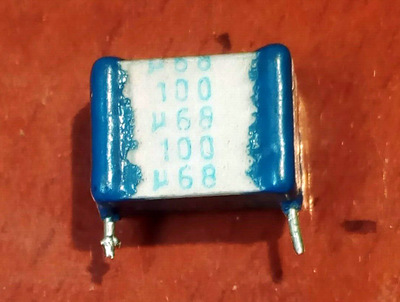

В процессе доработок в БП пожёг контроллер. Заменил на старый добрый 3843 т.к. он был под рукой. С учётом частотозадающих и токовых цепей. Всё заработало но т.к. штатный контроллер был с меньшим напряжением питания теперь если выставить регулировку напряжения на нижний предел, то питания 3843 уже хватает. Возможности домотать нет. Решил сделать удвоение добавлением к штатной схеме R1,C1,D1. По расчёту на верхнем пределе регулировки питание UC3843 было бы 22V. Тогда ка максимально он рассчитан на 30V.
Блок с удвоением включается, но после выключения 3843 полудохлый... пробивает с Vcc на Vref и повышенное потребление, хотя генерация есть, но не долго. Но не суть... плохо ему, хотя потом уже и не долго - адски греется.
LTSpice ничего необычного не показывает, разве что в место x2 - x2.5.
Хочу поинтересоваться у сведущих перед тем как впаять очередной 3843:) (пока ещё есть) - что то уже подзабыл, но может для удвоителя в обратноходе есть какие тонкости? Осц я конечно потом подключу на пониженном напряжении в высокой части и гляну. Но может с ходу @Dr.Nimnul, что скажет ?
Да ещё первый раз столкнулся когда в оптроне подох выходной транзистор из за того что через входной светодиод прошёл такой ток, что аж отпаялся последовательно включенный 4148 :) Причём продолжал звониться в свои нормальные 1V forward.
Кз фототранзистора оптрона нет, но видимо утечка - не давала запуститься блоку.
