Всех приветствую, загорелся в реализации проекта на ардуино, хочу заменить механическое реле давления в частном доме т.к. оно регулярно выходит из строя. Примерная схема выглядит так:
Вопрос, не сгорит ли вся схема сразу при включении в сеть и если да, то как можно скорретировать схему или какие элементы нужно добавить?
эт если плохо спаяны труб и оба ключа пробьет в открытом:))

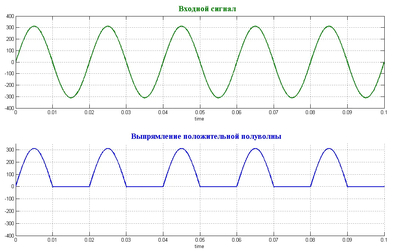

а если один пробьет то я думаю обмоткам не оч понравится нижний график
Насос маломощный, он и сейчас если механическое реле залипает и гонит воду без остановки, больше 2,5 атм не может нагнать в систему, а ардуиной планирую включать при <1 атм и отключать >1.5 атм
зачем твердотелка на мотор? применимость и возможные нюансы применения ттр для реактивных нагрузок почитай
Потребление воды небольшое, гидроакумм. тоже, реле будет включаться не надолго и регулярно, обычное электромеханическое такое не любит, в плане реактивной нагрузки для ттр читал - взял с большим запасом по току
Вот тебе ссылочка на Алексгайвера, там всё подробненько разжевано. Смотри раздел Твердотельное реле (SSR AC)
Собственно с него и и его видео загорелся сделать что-то подобное. Принцип работы реле примерно представляю, лампочку включал/выключал. Меня интересует более работа реле с насосом и как он будет влиять на параллельно подключенный БП для электроники
Моторов я не запускал с такого реле, а вот нагреватели строил, загляните в мои посты. Вам, конечно, попроще нужно, только включил-выключил. У вас на схеме реле типа SSR-VA. Это регулятор мощности. Разве вам не нужно просто включать и выключать? Если так, то реле нужно SSR-DA. И подключать его не как на схеме, а к клеммам DC управляющий сигнал, к AC - переменку сети.
картинки я натыкал первые попавшиеся из интернета для общего понимания схемы, т.к. были сомнения что надо ли разрывать только фазу на насос или и ноль тоже, а так у меня реле SSR-40DA
это было бы актуально если бы я строил дом и сразу делал по уму, а так система уже смонтирована и координально её переделывать нету средств, а данное решение скорее небольшая прихоть нежели острая необходимость. Ну плюс ко всем у меня колодец а не скажина
Сгорит. Кху Ям. Надо развязку между ардубиной и реле, еще реле на схеме включено неправильно
Нарисовал схематично, чтобы не переворачивать картинку реле, понимаю что там подключение насоса должно быть сверху а ардуино снизу, можно по подробнее о развязке между реле и ардуино?
