Вопрос к электрикам

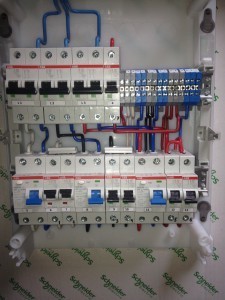

Вопрос к электрикам, правильно я собственноручно собрал щит дома у себя? Прошу додсказок ели где напортачил, лучше строго объяснить
p.s не перфекционист
Ну можно, УЗО назад в магазин не сдашь. Только поставь последовательно УЗО автомат на 16А. То есть, фаза и ноль приходит на УЗО, с УЗО ноль идет на бойлер, а фаза идет на автомат, и только потом, с автомата, фаза идет на бойлер
раскрыть ветку (1)
У меня же с УЗО кондей ещё идёт и розетки в ванной на стиралку, отдельная нулевая шина стоит
Итак, теперь когда картина более или менее ясна предлагаю следующее:
1. Вводной двухполюсный автомат на 40А или на 63А.
2. От него запитываются верхние автоматы (так как у вас есть на текущий момент) и все обычные потребители (освещение и розетки).
3. Также от него запитываются 3 дифавтомата (лучше использовать их для экономии места) для теплого пола, полотенцесушителя и бойлера с током утечки 30мА и номинальным рабочим током согласно мощности потребителей.
раскрыть ветку (1)
Спасибо за совет, тогда вводной оставлю на 63 как и есть.
а можно ли бойлер оставить на УЗО, а теплый пол и полотенцесушитель перекинуть на дифы?
а можно ли бойлер оставить на УЗО, а теплый пол и полотенцесушитель перекинуть на дифы?
показать ответы
Да. Если она есть, то убирай. 63 на узо это номинальный ток, про ток утечки я писал выше. Поставив одно УЗО на все "мокрые" зоны ты рискуешь в будущем получить проблему, когда УЗО будет вырубаться по причине того что совокупный ток утечки с потребителей превысит ток срабатывания УЗО
раскрыть ветку (1)
Перемычки нет, УЗО рассчитывал на то что все потребители на нем работать редко будут, грубо говоря, каждый в свое время
Обьесняю на пальцах. Как подбирается сечение проводки и ток автоматов в доме.
Главное это 10А тока минимально достаточное на 1кв мм медного провода.
Например бойлер. 2кВт примерно 10А. 1квмм. Берётся следующий размер, чтоб с запасом. Тоесть автомат 16А и сечение провода 1.5квмм. Если до потребителя большое расстояние (хотяб более 50 метров) то берётся ещё раз следующий размер автомата, сечения провода.
П.С. это все конечно условно, но соответствует фактической достаточной работе. Больше сечение провода, большая цена, большая надёжность. Но по сути на работу сверх толстые вообще не влияют. А вот брать автомат намного больше чем рабочим токи не то что нет смысла, а просто вредно! Ибо хуже защитит при аварии.
П.с.с. УЗО вещь такая, что в некоторых условиях нельзя использовать, например в частном доме обычно их не ставят, ибо часто срабатывают. Например многие старенькие стиральные машинки щиплят током при работе, это вызывает срабатывание УЗО.
раскрыть ветку (1)
раскрыть ветку (1)
Короче если я взял уже большее сечение, то ничего страшного, получается с автоматом надо не переборщить
показать ответы
Существуют УЗО с током утечки 10, 30, 100, 300, 500 мА. В основном используются 30мА для одного потребителя (я бы на вашем месте поставил на теплый пол, бойлер, полотенцесушитель по одному УЗО или дифавтомат с таким током утечки). УЗО с током утечки 10мА ставят на особо опасные потребители. Остальные УЗО ставятся на вводе как противопожарные
раскрыть ветку (1)
Ну я получается завязал на УЗО 63А через дифы, тобишь УЗО получилось как заходное, а дальше идёт на дифы, теплый, бойлей, теплый, полотенцесушитель, кондей и варка
показать ответы
2 кВт это грубо говоря 9 ампер рабочий ток. То есть для данного бойлера достаточно 16А автомат и 1.5 кв.мм кабель
раскрыть ветку (1)
Тогда верно. Ток утечки какой на узо? Вопрос про перемычку между нулевой и защитной шиной остается открытым
раскрыть ветку (1)
Ну вот смотри: На духовой, варку, бойлер и полотенцесушитель я бы поставил с током утечки. Да дороже, но в случае повреждений это может спасти жизнь (особенно на бойлере).
раскрыть ветку (1)
На входные автоматы,все таки сверху вводить надо.Земли отдельной шины нет. Узо только на нижний ряд запитан.Не проследить куда чего пошло,провода надо вести вертикально и горизонтально,и выдерживать цвет.
Вот так надо примерно.
раскрыть ветку (1)
В смысле отдельной шины земли нет? Или в данном случае нет?
у меня заходит вся фаза грубо говоря на дифы, а нули идут на шины, УЗО и вводная отдельно
у меня заходит вся фаза грубо говоря на дифы, а нули идут на шины, УЗО и вводная отдельно
Качество фото действительно отвратное, поэтому многое не видно. Но мне кажется, или ты запитал все автоматы на нижней дин рейке от одного узо? Я бы такое не рекомендовал. И потом, надеюсь ты все рабочие ноли потребителей которые подключены к данному узо подключил на отдельную нулевую шину? Еще, зачем ты объединил шины рабочего ноля и защитного? Возможно все мои замечания не верны, но это только из-за качества фото, которое все же лучше чем качество монтажа. Мой совет, не жмотиться, а пригласить профессионального электрика.
раскрыть ветку (1)
У меня получилось что один вводной двухполюсной 63, и мокрые зоны на УЗО висят на отдельной нулевой шине, фаза общая получается
показать ответы
Раз работает и по сечению проводов ( амперажу автоматов ) все нормально, то пусть так и будет.
А вообще страшненько, да.
раскрыть ветку (1)
Так ты автоматы включи, там и посмотришь)))) технически ни чего не скажу, ибо ни хрена не понятно, а вот эстетически, не много не красиво и немного не аккуратно, Но если тебя устраивает, то почему бы и нет.
раскрыть ветку (1)
Ничего плохого конечно же нет, но не стоит просить проверку на соц. ресурсе, ибо вредных советов и глумления будет овер до х...
раскрыть ветку (1)
Это конечно да, но когда есть небольшое понимание и знание, то в принципе можно отличить стёб от правды
Это понятно. Не понятно, на кой хрен ты такую фотку сделал? Ни номиналов автоматов, ни разводки не видно.
Епт, да мне даже цвета проводов не видны!
раскрыть ветку (1)
На свет 10, розетки 16, духовой и варка 32, бойлер 25, теплый пол 25, УЗО 63, кондей 16, полотенцесушитель 25(электрический)
провода шли :
розетки-2,5
свет 1'5
бойлей и теплый пол 4
дух и вар панель 6
кондей 2,5
мокрые зоны на УЗО запитал
провода шли :
розетки-2,5
свет 1'5
бойлей и теплый пол 4
дух и вар панель 6
кондей 2,5
мокрые зоны на УЗО запитал
показать ответы
Хочешь нормальный ответ, рисуй схему, что и как у тебя подключено. Иначе все ответы будут "включи узнаешь".
раскрыть ветку (1)
раскрыть ветку (1)
Ну грубо говоря да, каждое помещение- свой свет, свои розетки, бойлер, плита, теплый пол и тому подобное
