Водосточные трубы (Строим каркасный дом)⁠⁠

Всем привет!

Часть водосточной системы (а именно – желоб и воронки), мы уже смонтировали ранее. Осталось только добавить водосточные трубы.

1. Подготовка соединительной трубы

В прошлый раз мы остановились на воронке желоба.

Она соединяется с водосточной трубой с помощью 2-х колен и соединительной трубы.

Размер соединительной трубы необходимо уточнить по месту и отпилить ее ножовкой по металлу.

Два обжима на трубе позволяют использовать отрезки трубы в двух местах.

В нашем случае, длина трубы необходима ровно 500мм, т.е. мы пилим ее ровно пополам и используем на двух воронках.

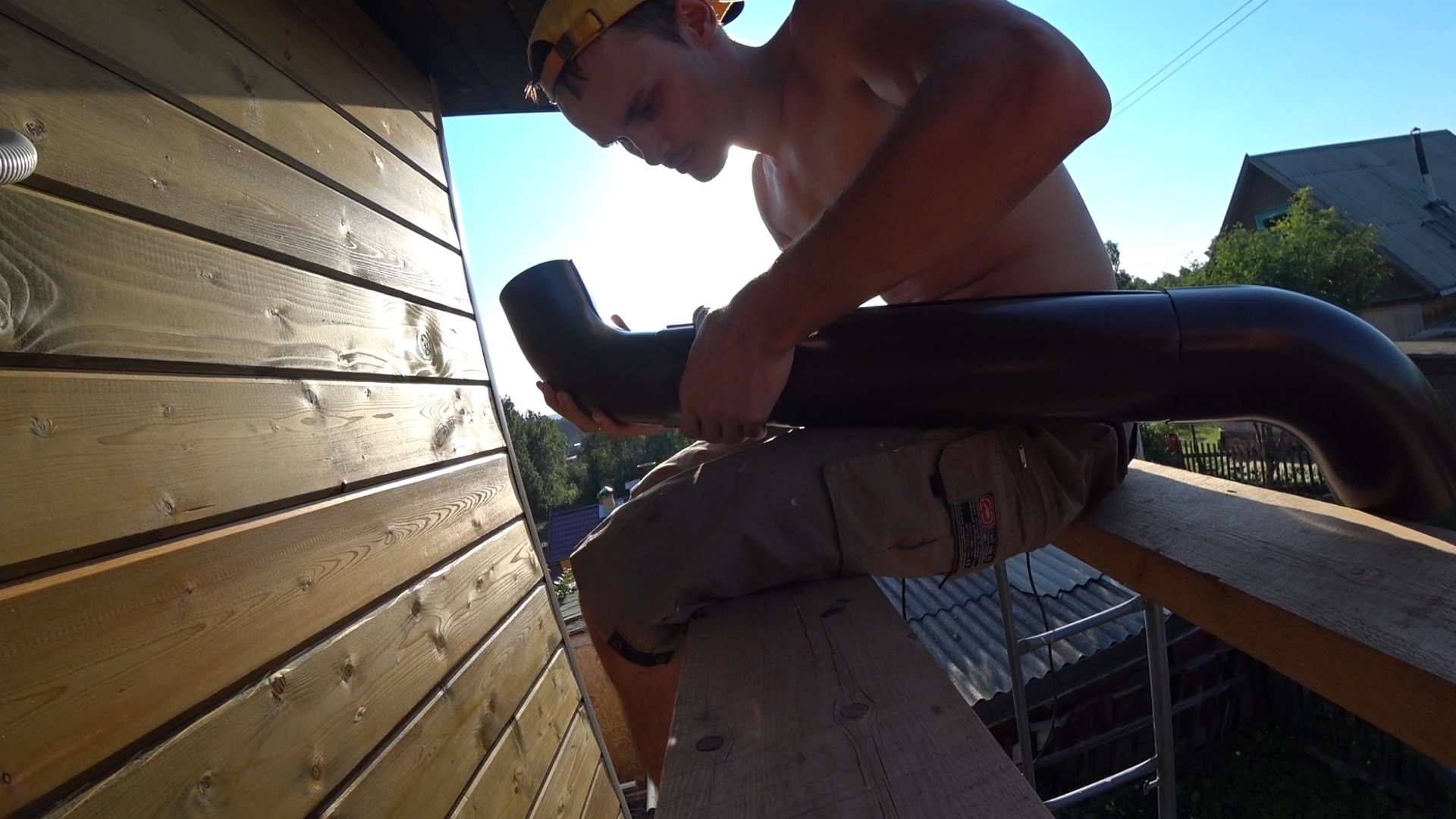

2. Сборка элементов

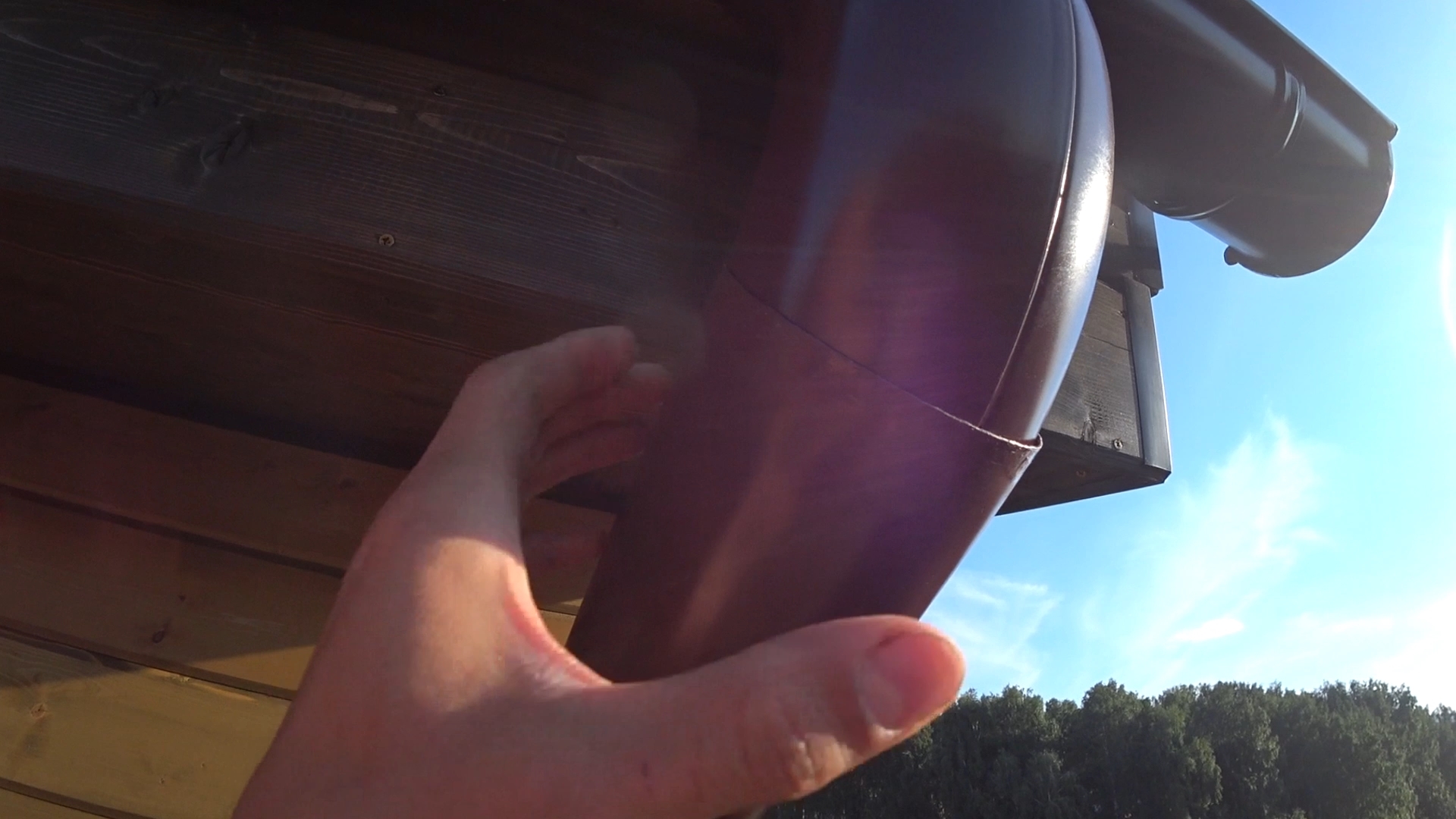

Теперь осуществим сборку. Обратите внимание, что у колена концы имеют разные диаметры, и его соединение с воронкой необходимо выполнять большим диаметром. Т.е. по принципу самотечной системы.

3. Крепление держателей трубы

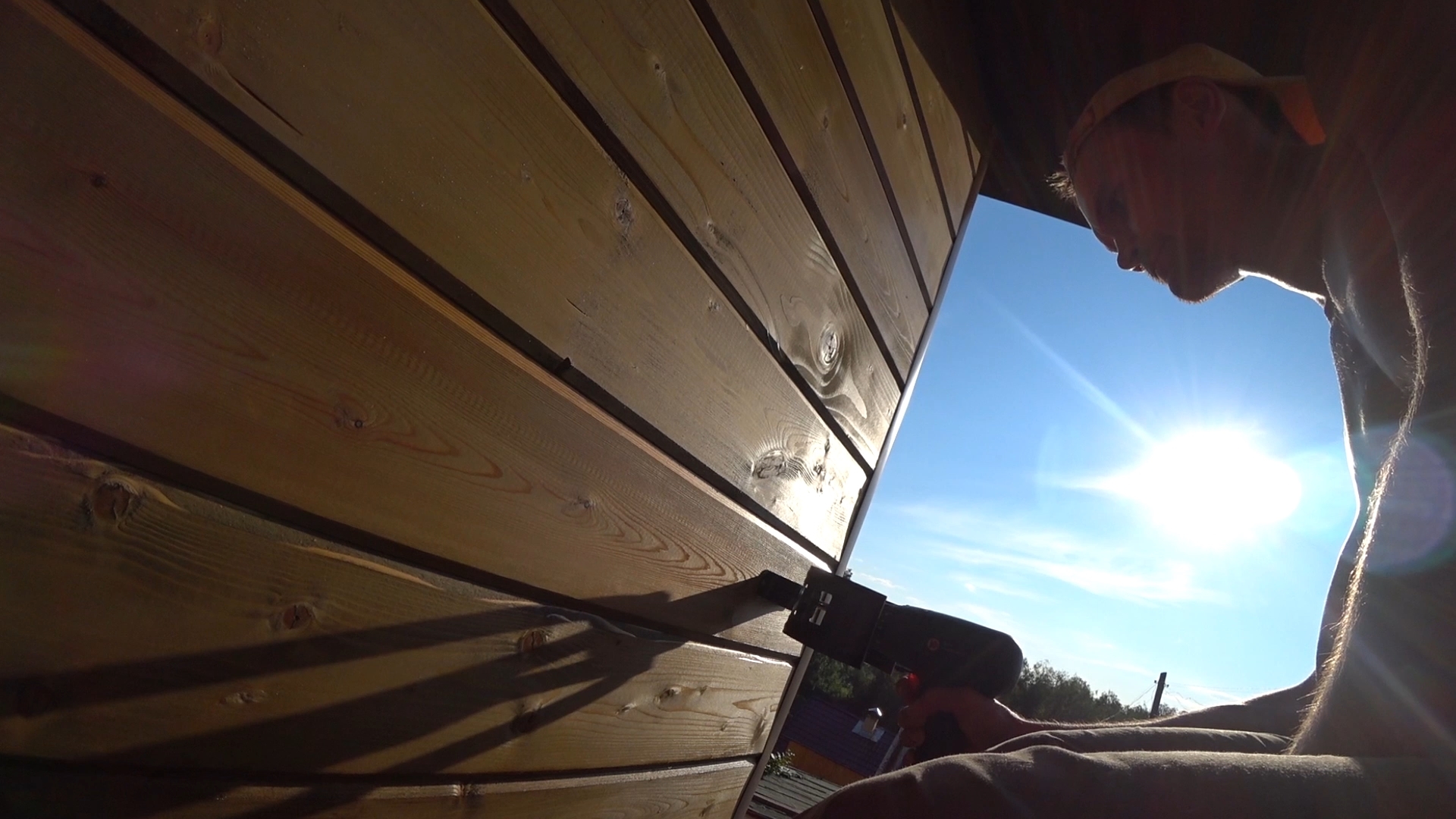

Далее крепим к стене держатели трубы. Для этого используем по два желтых оцинкованных самореза 3,5х40мм.

Что касаемо количества креплений – инструкция гласит, что: один держатель на один метр трубы и на стыке двух труб. Я же по факту на 4 метровой трубе использовал 3 крепления (в место требуемых 6-ти) и все отлично.. до сих пор на месте :)

4. Монтаж водосточных труб

Как я уже говорил ранее, общая длина трубы составила ровно 4 метра – 3+1 метр. Соответственно, пилить ничего не пришлось.

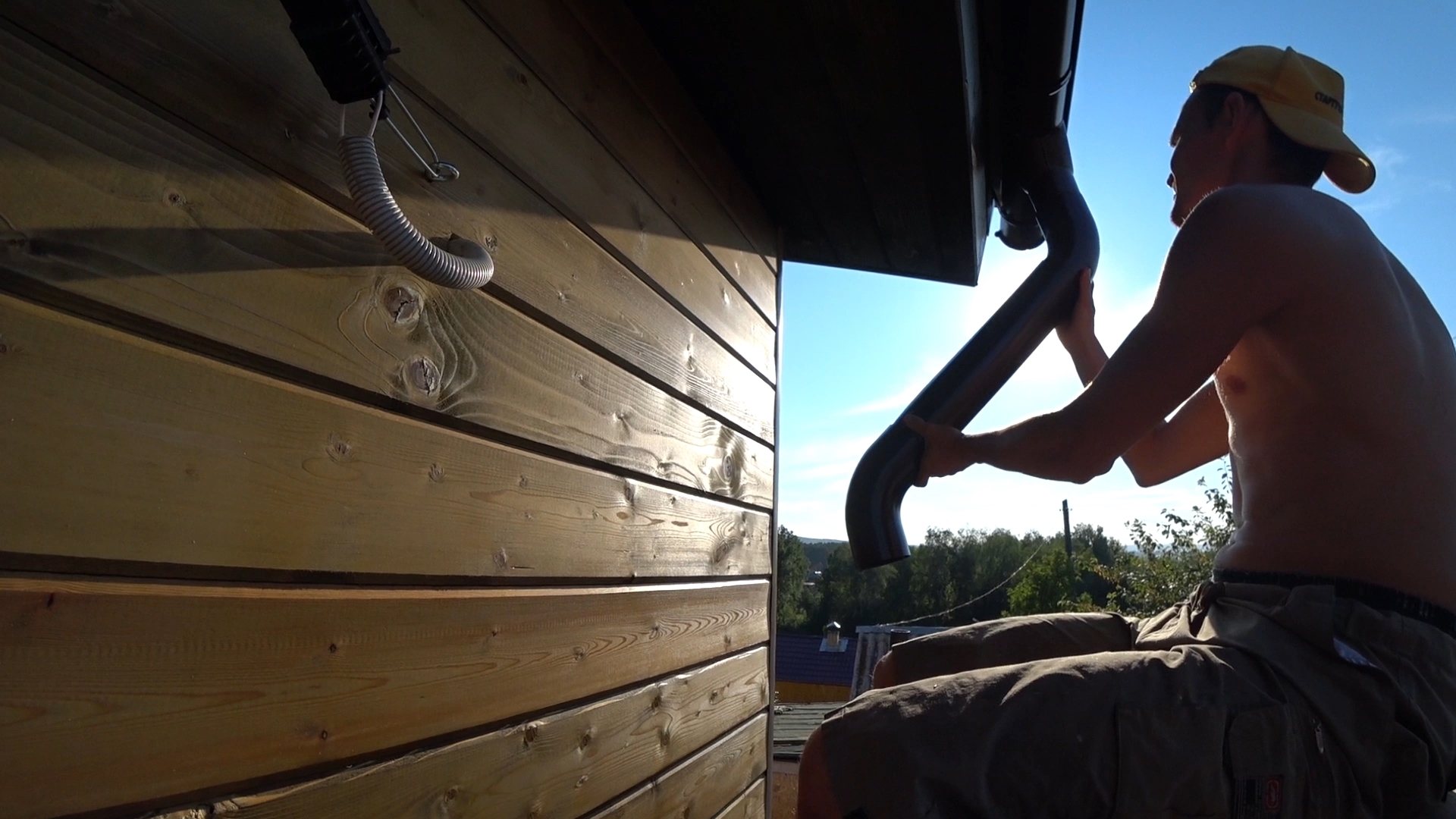

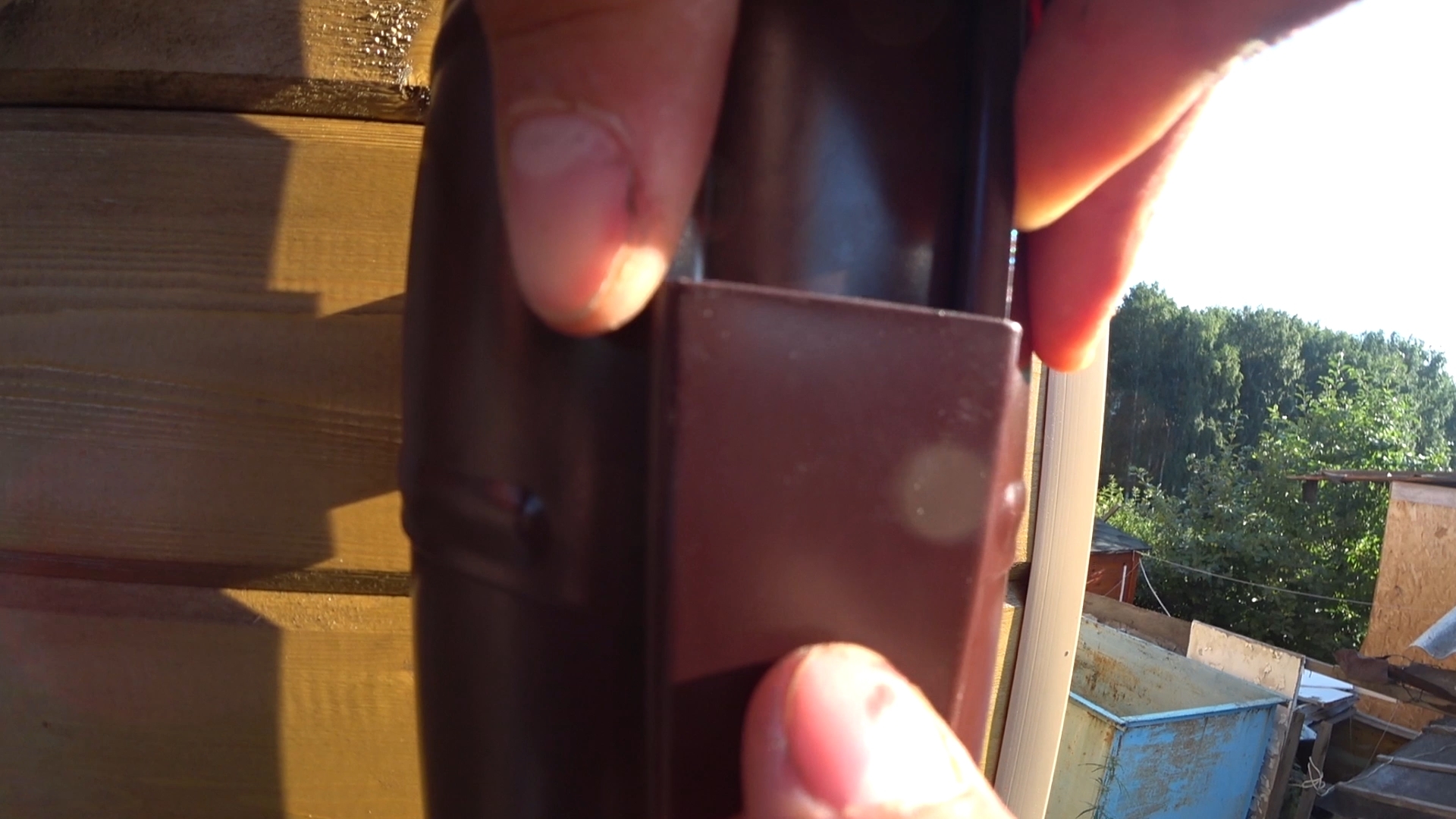

Трубы вставляются в держатели и фиксируются с помощью замков держателя.

5. Сливное колено

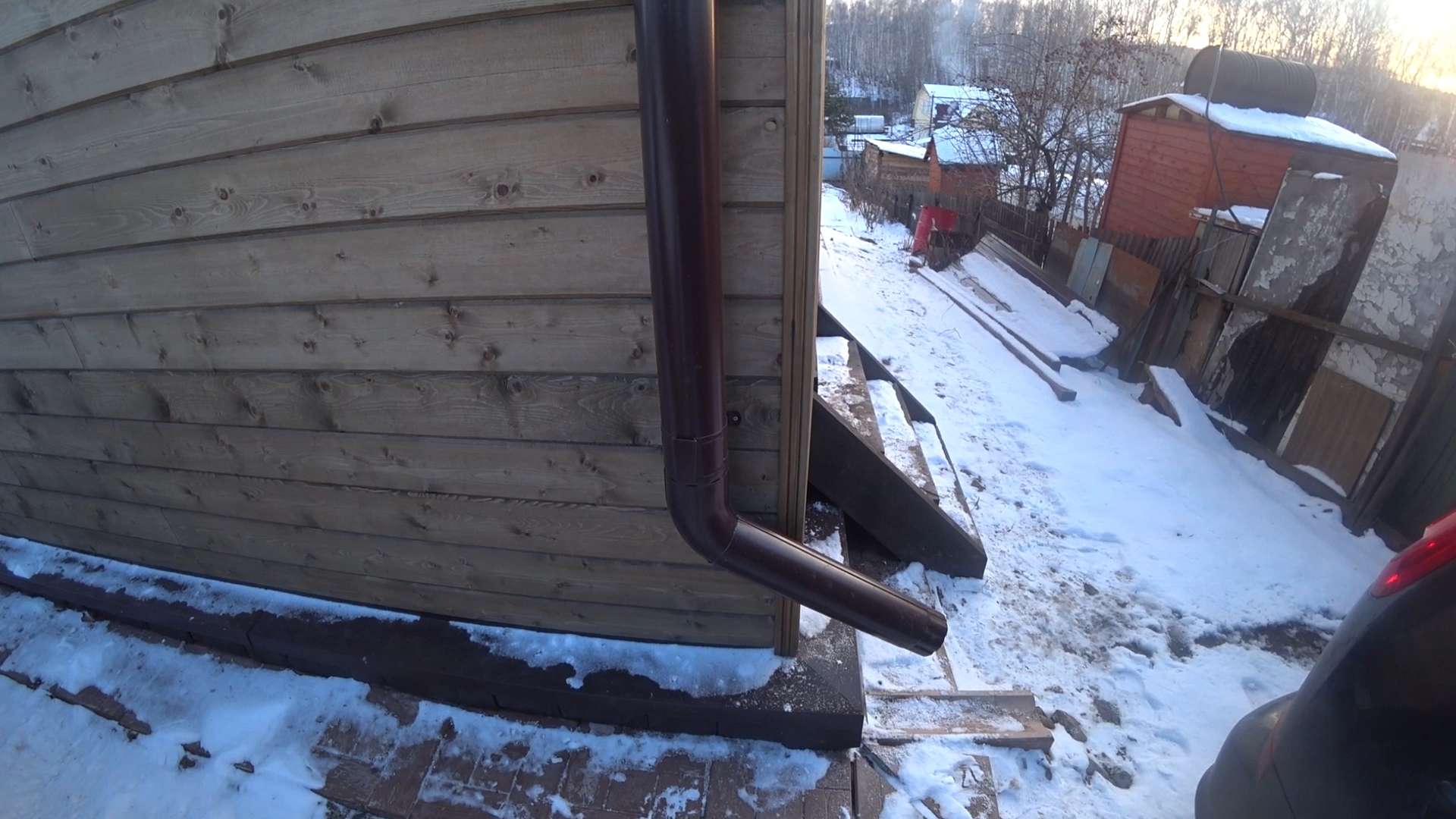

К нижнему концу трубы крепим сливное колено.

Добавляем обрезок трубы, т.к. у нас выпирающий цоколь и поворачиваем его в сторону заднего фасада. Там рельеф ниже.

Вторая сторона абсолютно идентична. Только.. здесь рельеф значительно ниже, но у нас тут расположен огород и мы, просто, как раз поставили здесь бочку для полива. В кадре если что бочка перевернута на зиму.

6. Расчет сечения трубы

Что касаемо сечения водосточных труб..

Я уже приводил расчет в предыдущем ролике, о металлочерепице и начале водосточной системы. Продублирую его еще раз.

Вывод, что 1-й стандартной трубы диаметром 10см достаточно для 1-го ската.

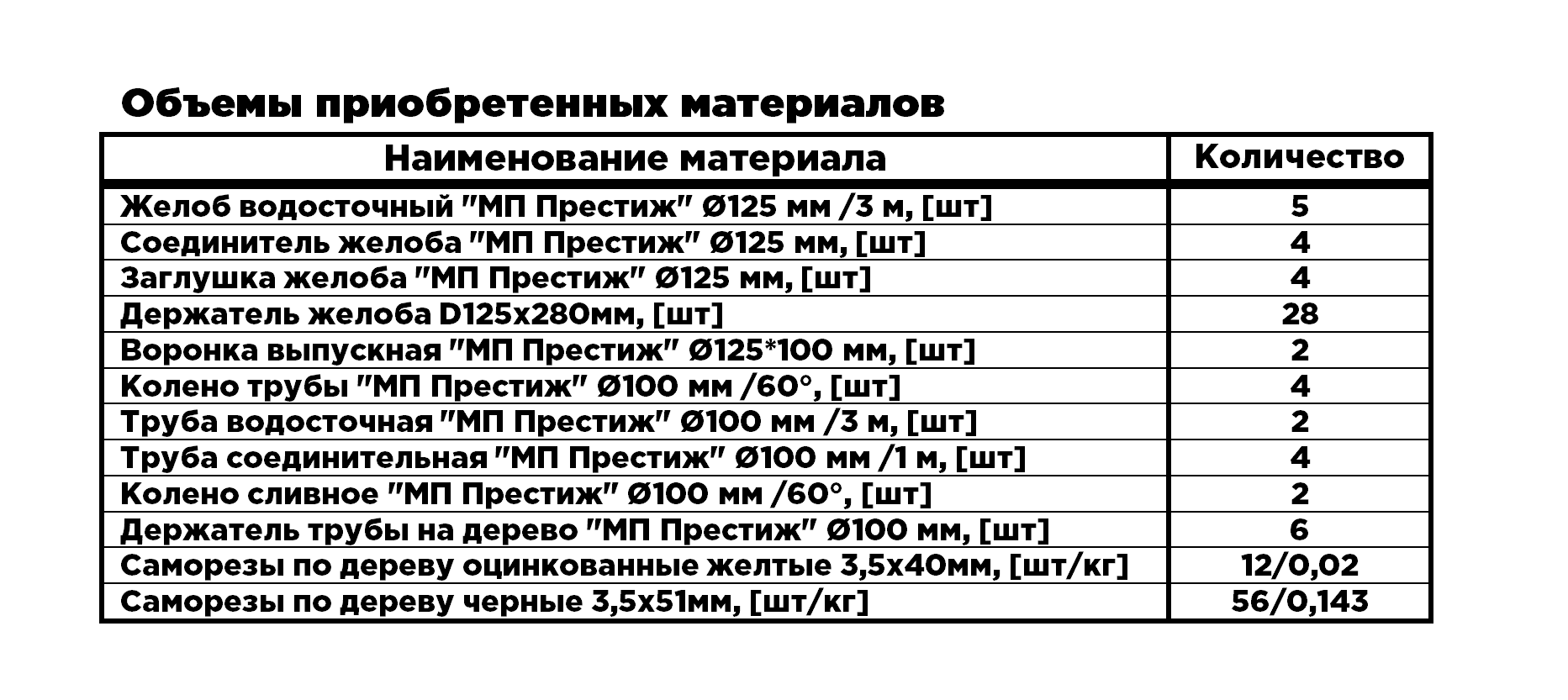

Как всегда, объемы приобретенных материалов для изготовления всей водосточной системы представляю в следующей таблице.

Спасибо что дочитали эту статью до конца. Надеюсь, эта информация была для вас полезна.
