Устройство форсунки Siemens(Continental)
На примере форсунки со Škoda Rapid 2.0
Есть несколько видов легковых пьезофорсунок. Отличия во внутреннем строении но есть одна общая черта - пьезоэлемент.
Итак:
форсунка в разобранном виде ↓
Принцип работы пьезофорсунки основан на том, что пьезокристалл изменяет свой размер под действием электрического тока, немного но изменяет. Следственно если собрать такие кристалы в пакет то это "немного" накопится будет достаточно для перемещения сердечника на необходимое расстояние. Сердечник (1) по выдвигается и давит на элемент (2) который давит на "грибок" (3). "грибок" опускается вниз и дает топливу из камеры (4) выйти в обратку. тем самым убирается подпор иглы распылителя. Теперь игла распылителя может подняться (вытолкнув шток мультипликатора вверх) и произойдет впрыск топлива. Для возврата форсунки в первоначальное состояние необходимо подать ток обратной полярности. Весь этот процесс занимает доли секунды ( в общем эта форсунка намного быстрее обычных электромагнитных, что позволяет делать впрыск более дробным. Это обеспечивает мягкость, экономичность и экологичность работы двс).
(обратите внимание на DLC покрытие иглы распылителя и штока мультипликатора, а точнее на его отсутствие)
Вот игла и шток крупным планом ↓ (не могу сказать о производственном браке, посему - не качественное топливо (заменили 4 форсунки на новые))

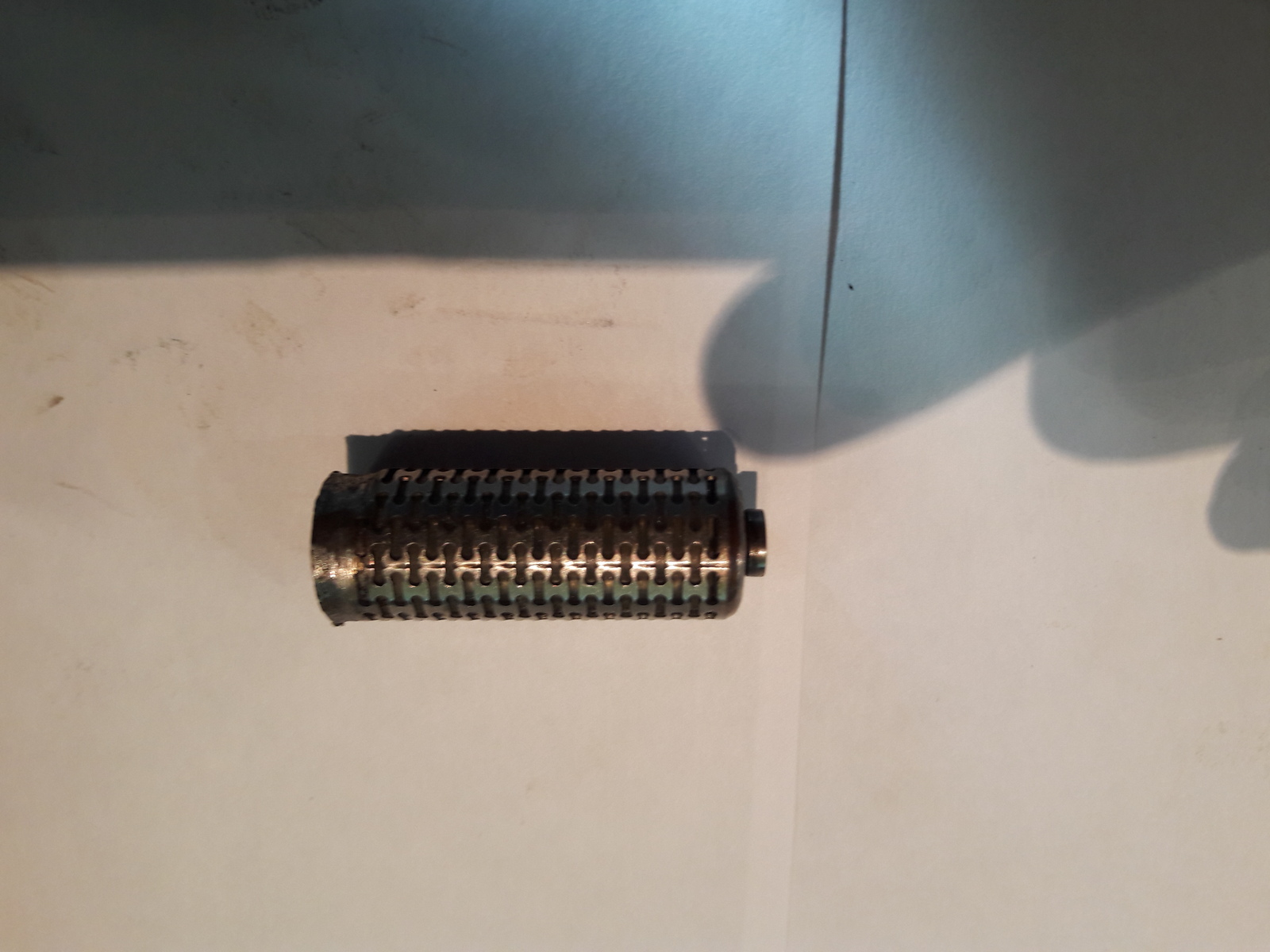

Пьезоэлемент с корпусом ↓

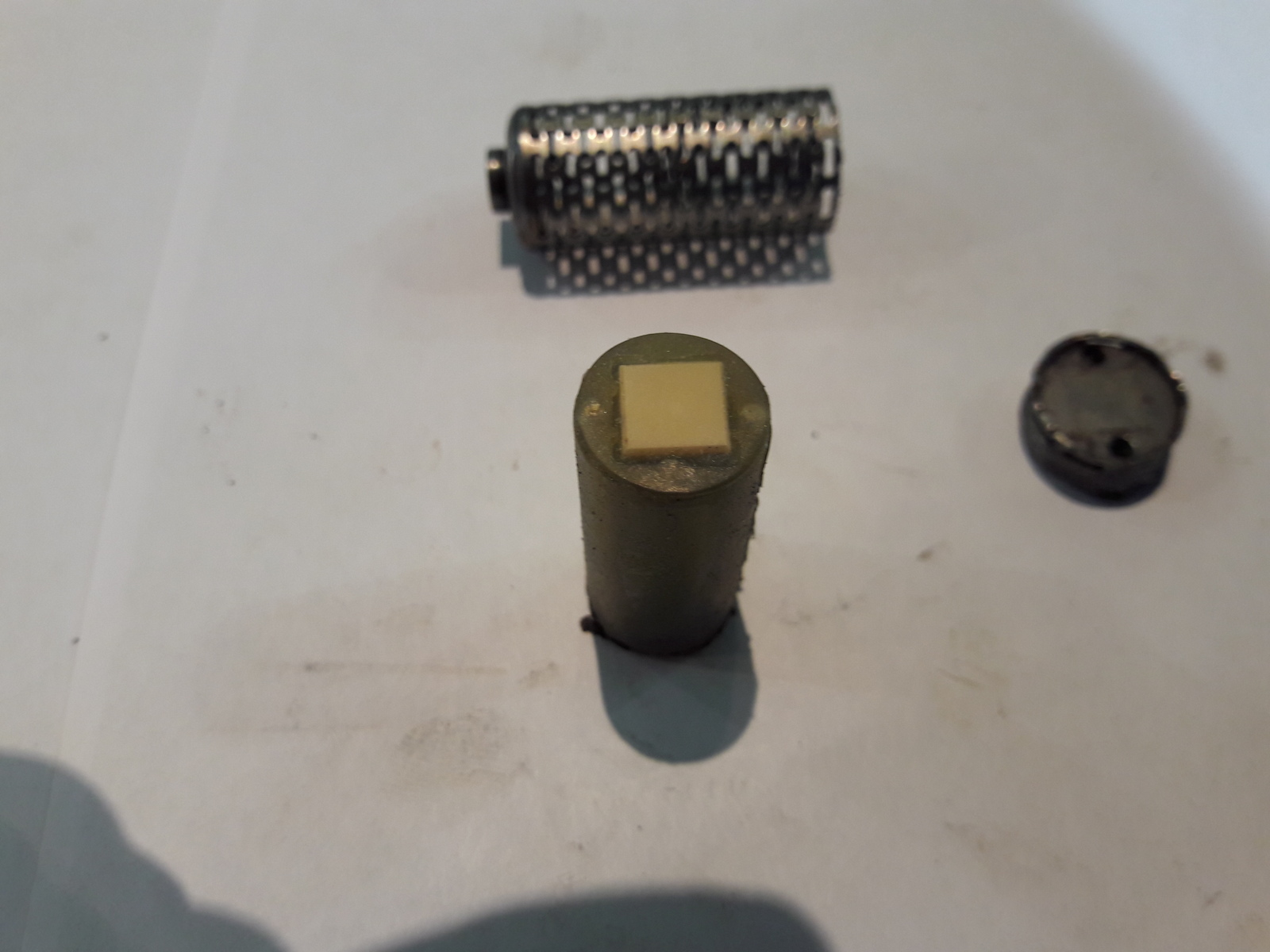

Пьезоэлемент с корпусом и (справа) уже извлеченный пакет кристаллов.
вскрываю у задней (т.е. верхней) части ↓ (на фото видно, как вод слоем силиконоподобного герметика отблескивают контактные проводки. К каждой пластине пьезокристалла подведен отдельный "+" и "-". Которые затем соединены параллельно и на выходе имеем два контакта "+" и "-". Отверстия под эти контакты вы видите на на крышке в правом углу фото)
Начинаю удалять герметик ↓ ( видно отдельные "волоски" и общую контактную шину)

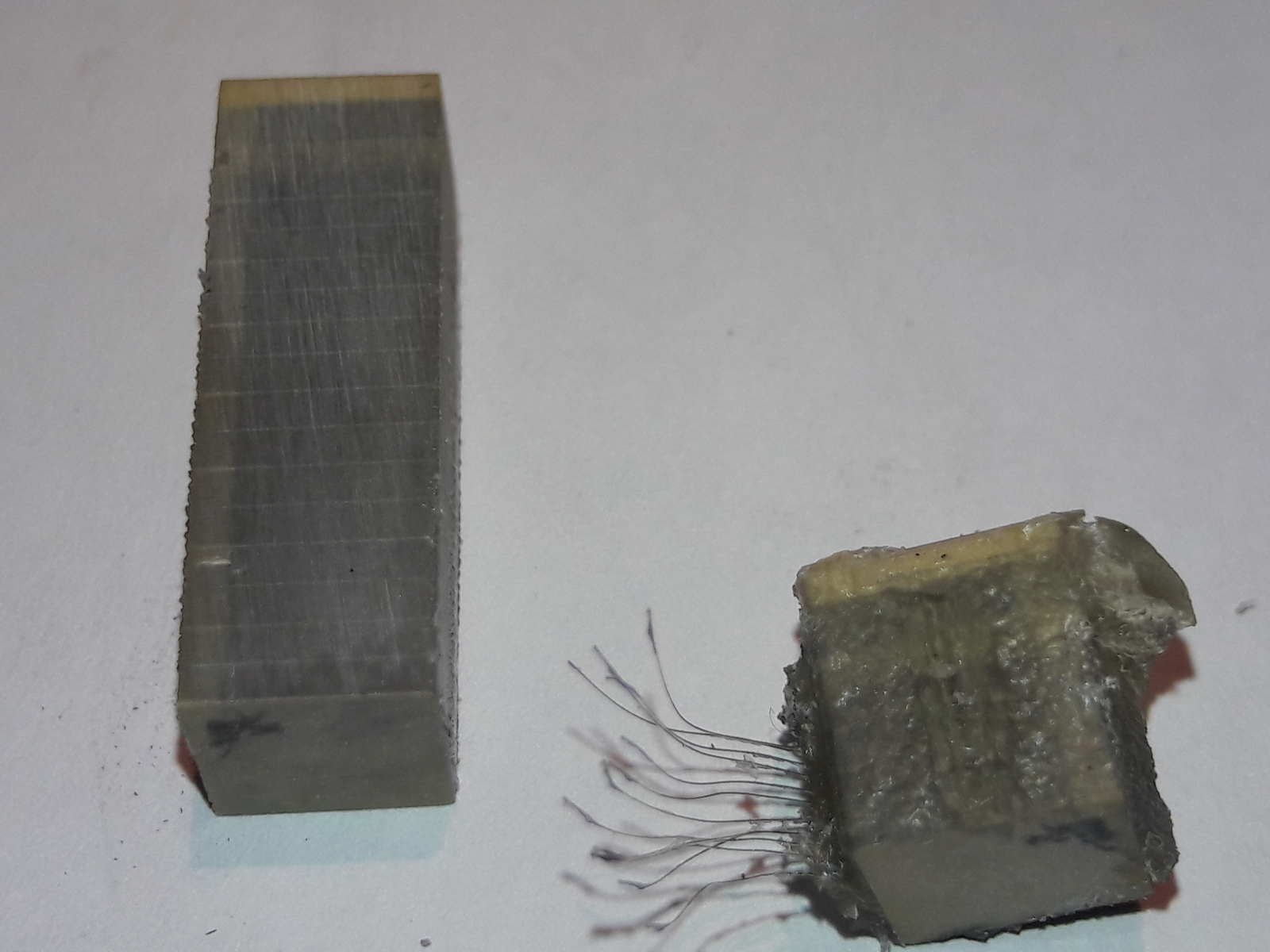

Разделил пакет на две части ↓ (видно, что пакет состоит из отдельных пластин)

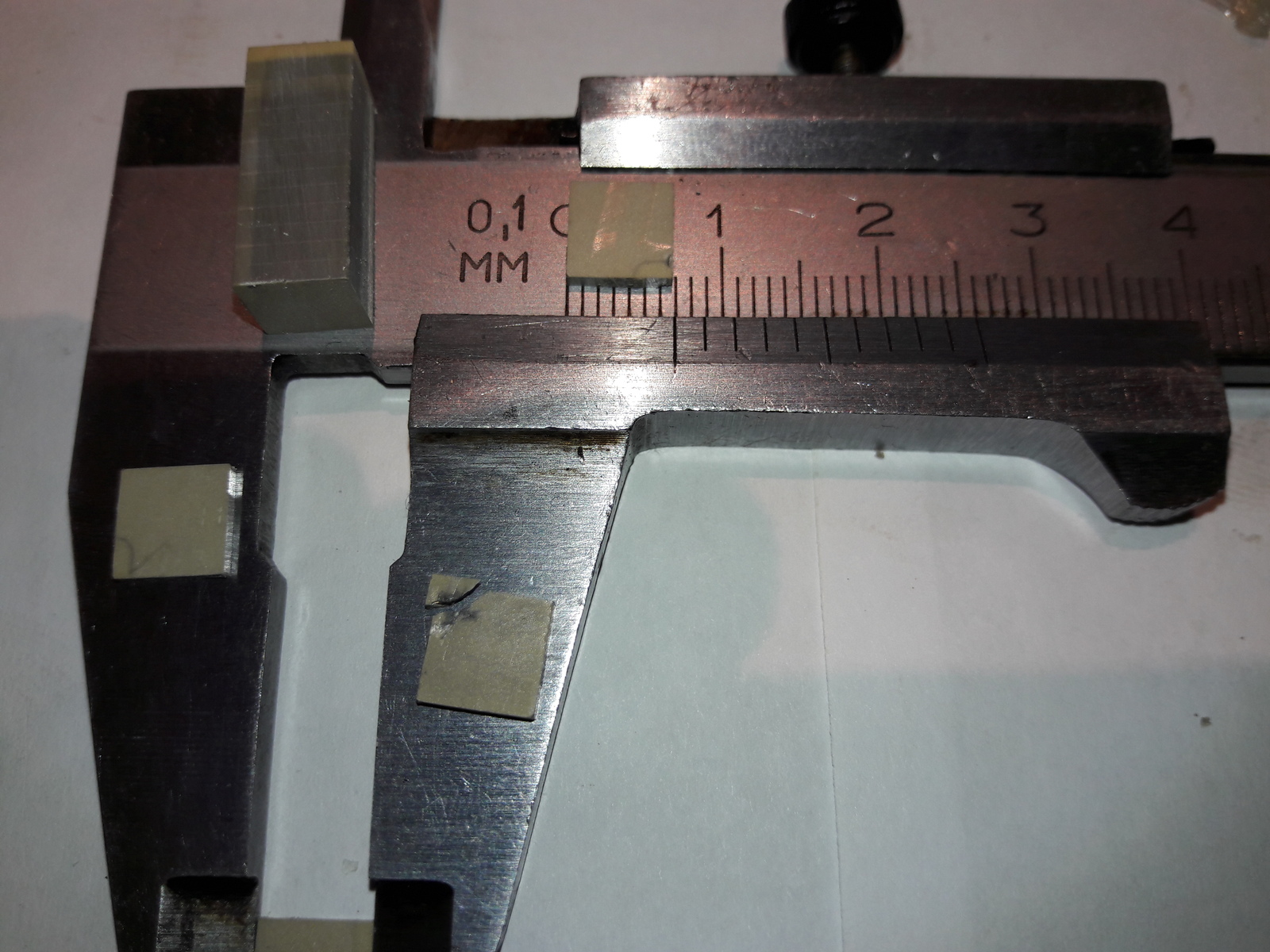

Для масштаба ↓
Пластины двух диаметров, склеены попарно ↓
Большинство форсунок живучие. Основная неисправность это постепенное отслоение пластин друг от друга в следствии чего сердечник перемещается на недостаточное расстояние. Если пьезоэлемент "убит" не полностью но уже машина начинает подтраивать то такую форсунку можно легко перерегулировать и она еще будет служить. Если же пьезоэлемент "лег" окончательно то только подбор и регулировка пьезоэлемента с "донора".
Также, между деталями №3 и №3.а возникают "прошивки" на подобии таких которые возникают в форсунках BOSCH. Эту проблему тоже реально устранить.
Ушел пытать мотористов о Рено Дастер ^^"
