TL431 — В роли усилителя мощности — Нестандартные схемные решения⁠⁠

TL431 — это стабилизатор или Усилитель мощности

Что собой представляет довольно известная импортная микросхема TL431. В двух словах эта микросхема TL431 представляет собой регулируемый стабилизатор напряжения.

И не просто стабилизатор, а TL431 является «программируемым прецизионным источником опорного напряжения».

Чаще всего эта микросхема используется в импульсных блоках питания. И как правило она работает в паре с оптроном PC817, для организации обратной связи. Эта обратная связь поддерживает выходное напряжение на заданном уровне.

Я уже рассказывал в некоторых своих статьях а также если кому лень читать можно посмотреть Видео:

Если посмотрим на блок-схему этой детали то она не такая уж и сложная. И состоит всего лишь из 3 модулей.

Это сам компаратор на один из входов которого подключен опорный источник напряжения на 2,5 Вольта. А также выходная часть л=для увеличения тока стабилизации.

Но оказалось что применять её можно, не только по назначению. А ещё в довольно нестандартных схемных решениях, и об одном из них мы сегодня и поговорим. Это как использовать эту микросхему роли усилителя мощности звука.

И по какому принципу это всё работает. TL431 — стабилитрон или усилитель

Если посмотрим на эти два графика. А также на схему представленную ниже

То будет понятно. Что всё зависит от того какой резистор стоит в цепи питания.

И первый график это режим стандартной работы этой микросхемы. В режиме стабилизации напряжения. Второе более пологий график — это как раз и есть режим который можно использовать для усиления сигнала.

Перейдем от теории к схемам на TL431

И как всегда. Давайте начнём самый простой схемы включения. А точнее с базовой. И эта схема представлена ниже:

В качестве выходной нагрузки использовать низкоомный динамик конечно же нежелательно. Так как выходная мощность этой микросхемы — стабилизатора довольно низкая. И поэтому лучше использовать наушники. Или капсюль от звуковых телефонов с сопротивлением более 50 Ом .

Зато коэффициент усиления такой схемы довольно большой. И составляет примерно около 60 дБ.

А так как чувствительность усилителя довольно большая. Поэтому на него нужно подавать сигнал с амплитудой всего лишь несколько милливольт.

Сильно слабый сигнал. И с ним TL431 справится

Но бывает и такие ситуации. Выходной сигнал подаваемый на вход усилителя настолько слабый. Что даже усиление в 60 дБ не хватает.

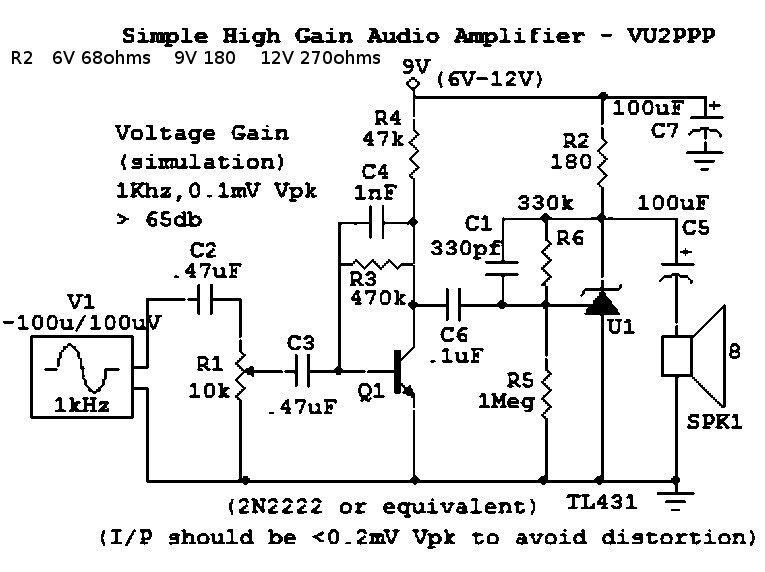

Следующая схема, которая представлена ниже

Имеет ещё предварительный каскад усиления на довольно популярном транзисторе 2N2222. Благодаря этому на его вход можно подавать сигнал уже менее 1 милливольта.

Если вы хотите изменить напряжение питания вашей схемы. То за это отвечает резистор R4 в первой схеме и R2 во второй схеме.

R4/R2: 6 вольт — 68 Ом;

R4/R2: 9 вольт— 180 Ом,

R4/R2: 12 вольт — 270 Ом.

Схема усилителя на TL431 для низкоомной нагрузки (Динамик 8 Ом)

Здесь уже микросхема tl431 выступает в роли предварительного усилителя. А выходной каскад собран на транзисторах BC327 и BC337.

Выходная мощность такого усилителя может доходить до сотен милливатт. Но если вам нужно ещё больше мощности то замените выходные транзисторы на более мощные.
