Стопорение резьбовых соединений
Наткнулся вот на этот пост Общепринятые способы фиксации болтов от раскручивания, в сравнении со стопорно-клиновым способом
Там показана какая то крутая шайба которая не даст открутиться болту.
Я таких не встречал, хоть я и много лет работаю конструктором. Выглядит красиводорогобохато, но каких то супер преимуществ я не вижу. Да и в видео скорее всего соединения не затянуты до конца.
Я работал на двигателестроительном предприятие, в авиационной отрасли и в энергетической.
Вот мини пруф. А то сейчас прибежит горбик и скажет что я пиздабол.
Хотелось бы рассказать о способах фиксации резьбовых соединений с которыми я имел дело и которые одобрены ГОСТами, ОСТами.
1 кернение
Суть проста, помять резьбу и тогда ничего не открутится. Простой и дешевый способ со 100% гарантией. Единственный минус, соединение становится не разборным. Если нужно будет разобрать, придется срезать. Там где нужна разборка раз в 10 лет, идеальный вариант.

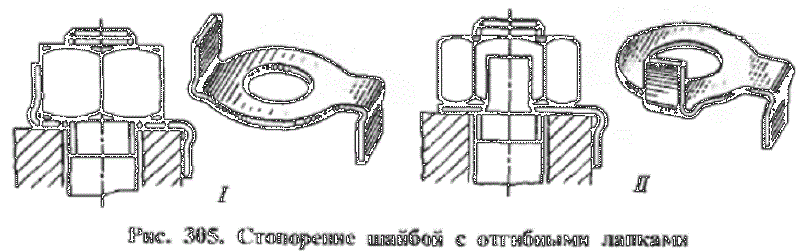

2 Шайба стопорная с лапками
Часто применяют на фланцевых соединениях. Тоже очень надежно и дешево. Изначально шайба плоская, но после закручивание гайки сгибаете лапки. Шайба одноразовая.
3 фиксация шплинтом
Изначально в крепеже должно быть отверстие под шплинт. Если отверстия нет, то значит крепеж не тот и поищите нужный. Самому отверстие сверлить не нужно. Вставляете шплинт, загибаете усики и у хуй че у вас отвертится.
4 фиксация проволокой
Также изначально должно быть отверстие. Технологи не очень любят когда я закладываю такое стопорение, но оно и понятно. Это трудоемко, не красиво, еще могут не правильно скрутить. Сейчас все чаще использую фиксатор резьбы. Но такое тип фиксации очень любят в авиации и двигателестроении. Все что можно скрутить проволокой обязательно скрутят.
5 фиксатор резьбы
Так же одобрен гостами остами. Есть условно неразборные фиксаторы и разборные. По сути это просто клей. Капаешь на резьбу, затягиваешь и всё. Быстро, красиво, технологично. Раньше в качестве фиксатора использовали грунтовку или эмаль.
6 шайба пружинная
Название говорит само за себя. Поджимает гайку и тем самым не дает ослабевать затяжке. Устанавливается без плоской шайбы. Но в некоторых гостах остах встречаются примеры где ставят вместе с плоской шайбой, но эффект становится хуже.
7 зубчатая шайба
Примерно тоже самое что и в видео, но такую за дорого не продашь.
8 самоконтрящиеся гайки
Бывают с нейлоновой вставкой и бывают без вставок, но не много приплюснутые. Приплюснутые имеют чуть овальное сечение и тем самым достигается натяг и стопорение. После отвинчивания теряют способность к стопорению.
9 контргайка
Поверх гайки накручивается специальная контргайка или же обычная. Ну тут все просто.
Я привел самые простые и распространенные способы стопорения
