Столик для ноутбука своими руками
Дошли руки написать первый пост на пикабу :)
Скажу сразу, что в этом посте не будет моих фото как я его делал, ибо всё только в проекте на бумаге) поэтому поделюсь с Вами чертежами и задам умельцам пару вопросов.
Давно чешутся руки чтобы что-то сделать, но то мало времени, то денег не хватает и никак не дойдут руки до этого, хотя у самого руки растут с нужного места по дому все делаю на раз плюс с техникой дружу, сам программистом работаю. Так вот к чему я веду, заметил с недавних пор, что не хватает мне столика для ноутбука, посмотрев такой в интернете особо не удивился что цена такового экземпляра от 600 грн ( 1350р. ). Хочу обратиться к знатокам, так как ранее с деревом не связывался, какой лучше сорт древесины и какой нужен инструмент, чтоб дома/ в гараже сделать такое произведение искусства если брать к примеру брус определенного размера.
Итак, материал:
сосновый мебельный щит
дубовые бруски (можно обойтись целиком сосной)
Мебельный щит — 800x300x18 — 1 шт.+ обрезки мебельного щита,
брусок сечением 30x20 длиной 2000-2200 мм.,
мебельные шканты диаметром 8 мм и длиной 40 и 30 мм,
петли (шириной 20 мм и длиной 75 мм) — 2 шт.

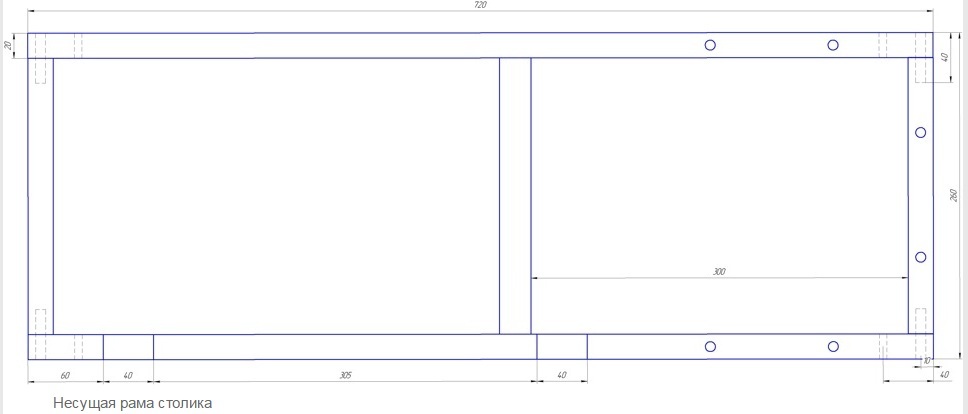

Несущая рама столика
Рама основания столика делается из брусов сечением 30x20.
По четырём углам несущей рамы просверлены отверстия диаметром 8 мм и глубиной 40 мм под буковые шканты для усиления конструкции.
Также в раме сверлятся глухие отверстия диаметром 8 мм и глубиной 20 мм также под буковые шканты, на которых будет закрепляться неподвижная правая столешница.
В столешнице сверлятся ответные несквозные отверстия глубиной 10 мм.
Лучше размечать места сверления на раме и столешнице с помощью картонного шаблона — будет полное совпадение.
Расстояние от края до петли — 60 мм, расстояние между внешними краями петель — 385 мм.

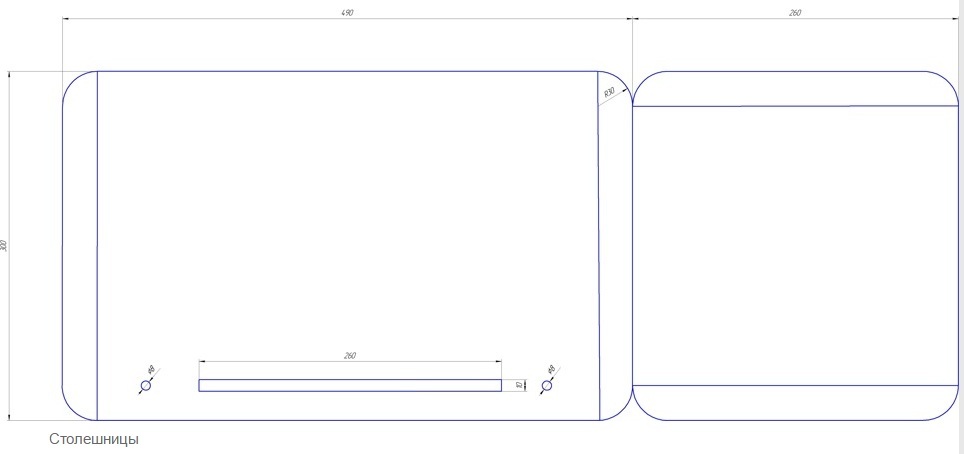

Столешницы
Размеры столешниц:
подвижная 490х300;
неподвижная 260х300.
Собственно, изготавливаются из мебельного щита, с торцов закрыты рейками такой же толщины (обрезок того же щита).
края столешниц закруглены электролобзиком, после чего по периметру — фрезером.
Упорная планка — в зависимости от конструкции ноутбука, может иметь размер 260х20х10; может быть заменена двумя быстросъёмными шкантами, вставляемыми в глухие отверстия или может отсутствовать полностью — всё на вкус мастера.

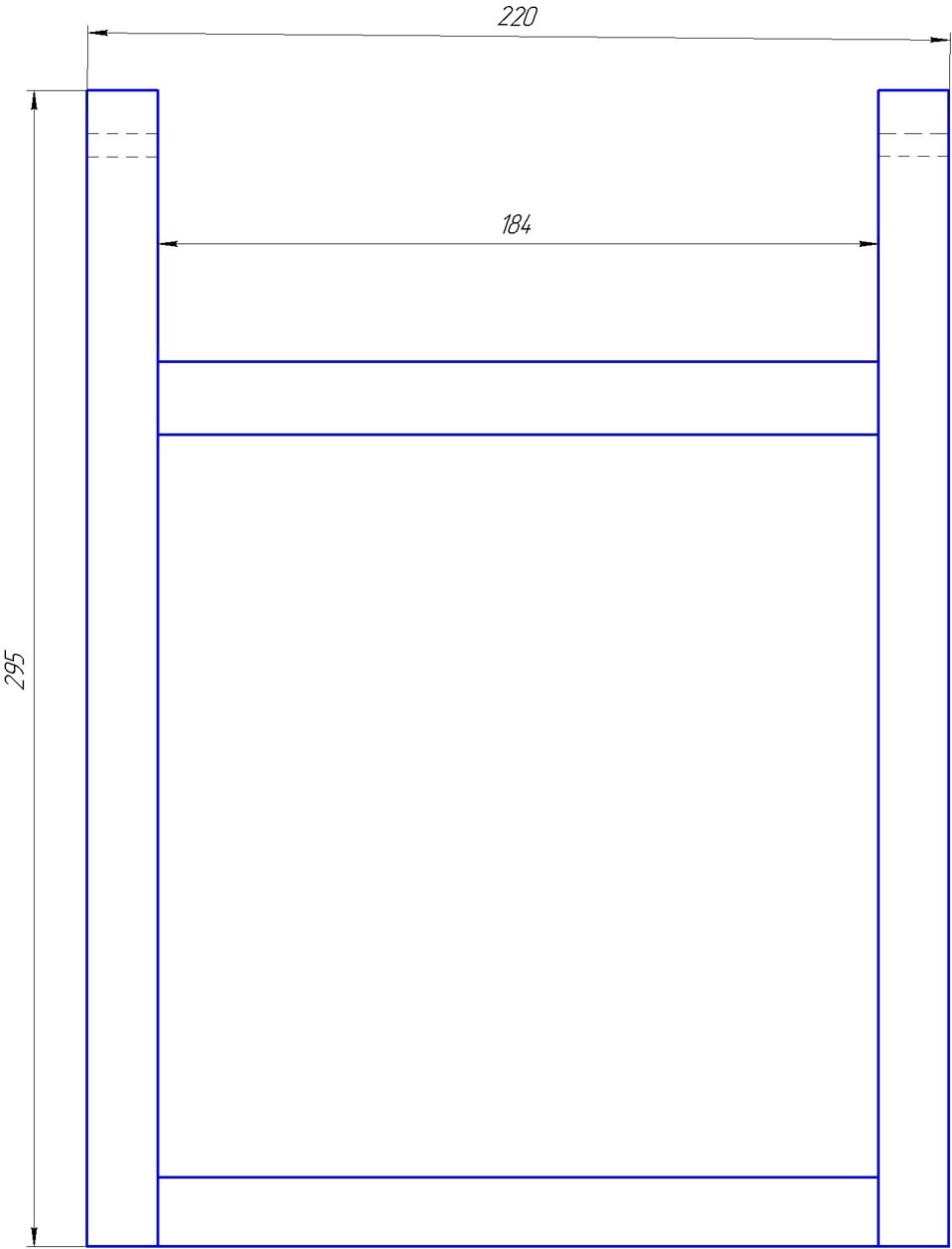

Ножки с проножками
Ножки — две симметричные с проножками, причём одна проножка должна проходить по краю — в этом случае столик должен быть более устойчив на мягких поверхностях. В моём варианте материалом для ножек послужили обрезки мебельного щита сечением 28х18 мм.
Скрепляться конструкция ножек может как с помощью шкантов, так и с помощью шурупов.
В последнем случае перед вкручиванием шурупа можно высверлить сверлом Форстнера глухое отверстие диаметром около 10 мм и глубино 5 мм, которое в дальнейшем закрывается пробкой из той же древесины (на клею).
Выступающая часть вклеенной пробки аккуратно срезается стамеской и место жительства шурупа становится практически незаметным. Так же можно бороться с различными мелкими дефектами древесины на мебельном щите столешницы, к примеру, высверливать мелкие мёртвые сучки.

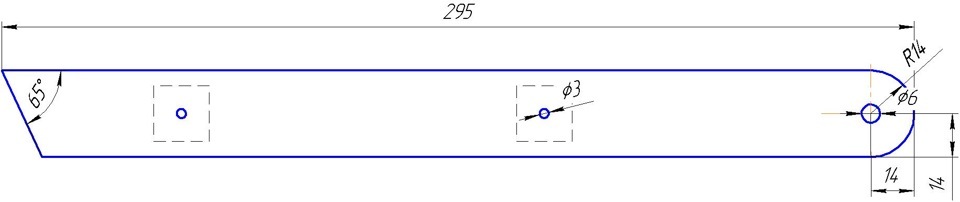

Отверстия в ножках просверлены на расстоянии 14 мм от края и край закруглён по радиусу — это позволит ножкам беспрепятственно складываться и раскладываться.
Общая длина готовой ножки — 295 мм.
Ответные отверстия для ножек диаметром 6 мм просверлены в раме на расстоянии 20 мм от её внутреннего края.
Сразу скажу по углу, под которым обрезаны ножки столика для того, чтобы ровно стоять на поверхности.
Угол в моём варианте между поверхностью и ножкой составил около 65 градусов.
Если собранный Вами столик поставить на ровную поверхность и приложить к каждой ножке параллельно несущей поверхности линейку, то по линейке можно отметить линию реза.
Проножки были сделаны из обрезков дуба — брусков сечением 28x18x182 мм.

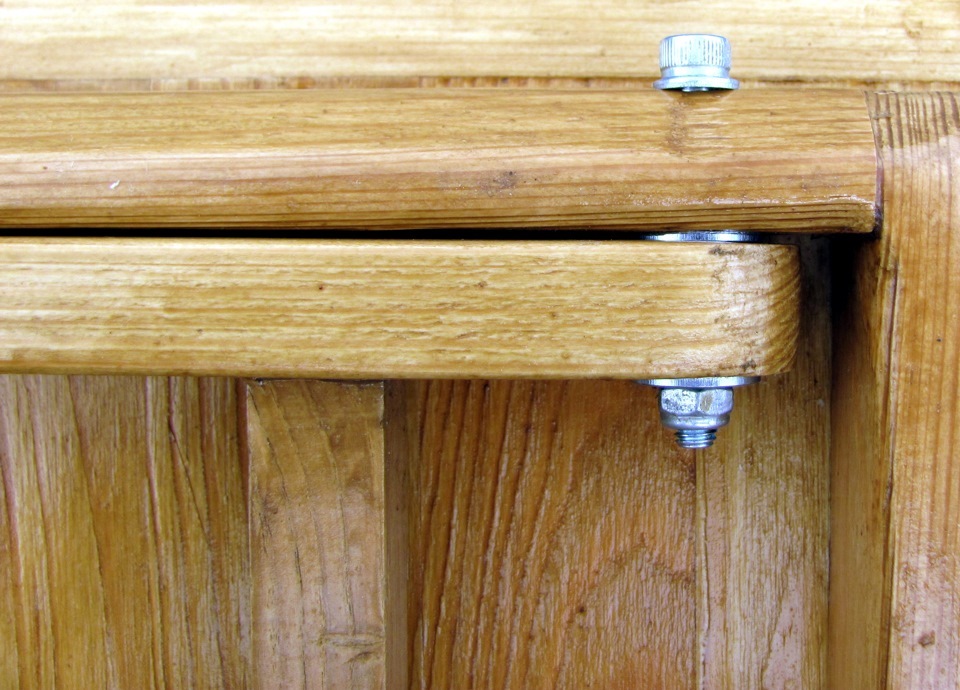

Крепление ножек к раме
Закреплены ножки подвижно болтами с внутренним шестигранником М6х50 — 4 шт;
4 гайки М6 с тефлоном и 12 усиленных шайб М6, 4 из которых — как проставка между ножками и рамой.
При известной ловкости можно рассверлить погружные отверстия для головок болтов и утопить их в древесину рамки.
Фиксатор для пластиковых окон дал идею .
Рейка сечением 25x18х220 мм закрепляется внутри рамы, на расстоянии 300 мм от внутренннего края рамы.
На этой рейке и закрепляется пластиковый оконный фиксатор, позволяющий регулировать угол наклона столешницы и фиксировать её в выбранном положении.
главный вопрос у меня, это какой минимальный состав инструмента для того чтобы изготовить такой стол (конкретно электроинструмент, всякие электролобзики и что еще может понадобится для изготовления 1-5 таких столов)
исчтоник : просторы интернета drive2.ru
