Sony VPCSB не включайка⁠⁠

Всем привет)

Ещё в июне отремонтировал этот ноут, а написать пост получилось только сейчас.

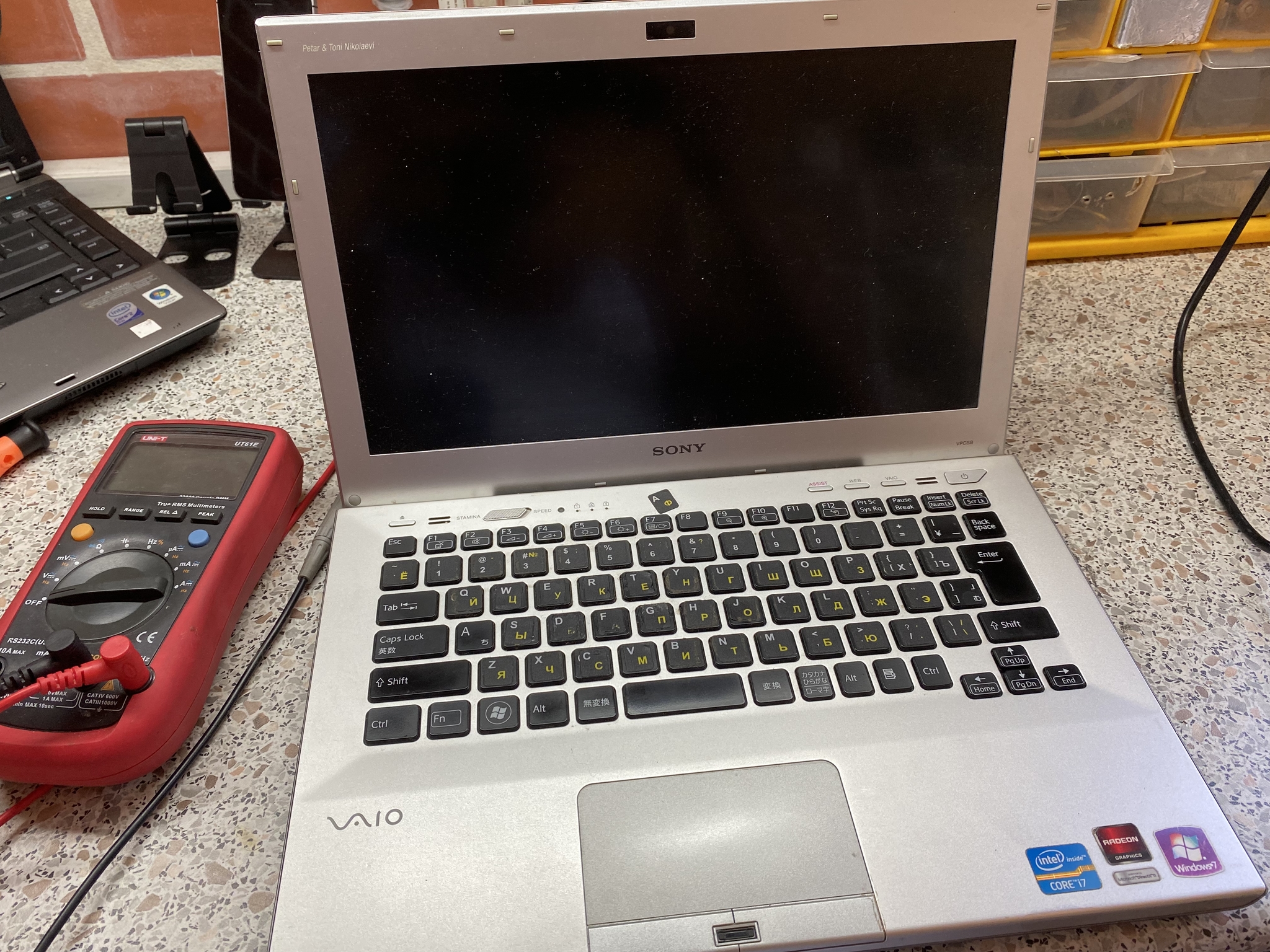

Собственно ноут не реагировал на кнопку включения.
Сразу разбираем и осматриваем плату.

Причин у такой неисправности может быть огромное количество, начиная от неисправного блока питания или разъема, до дохлого процессора/хаба или даже прогара текстолита.

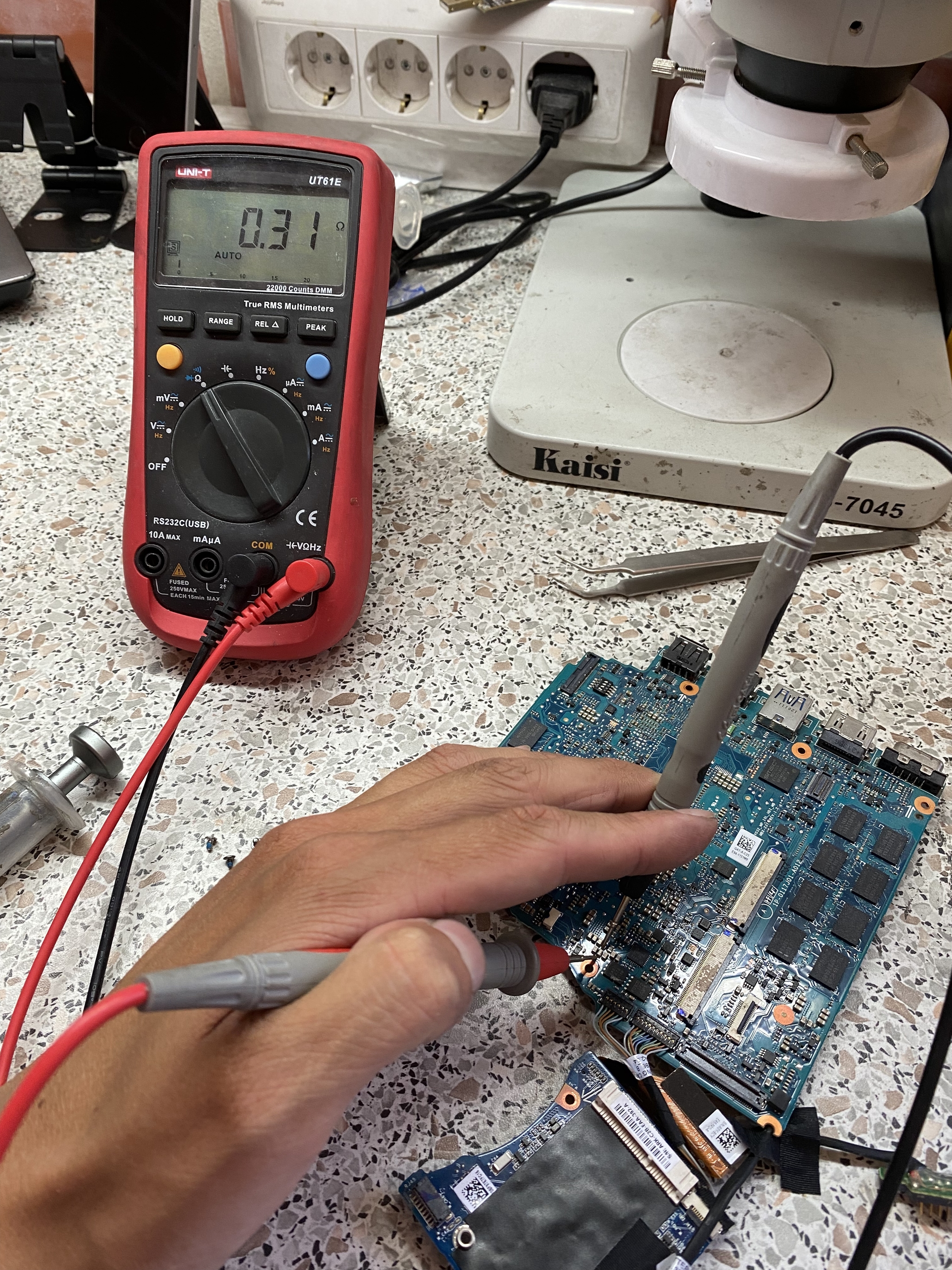

И первым делом осматриваем плату и делаем замеры сопротивлений.

На основных дросселях все в пределах нормы, а вот на токовом резисторе по 19в короткое замыкание:

Понятно.
Теперь нужно найти что сдохло на плате.

Будем искать методом ЛБП: подадим 1в с ограничением тока в 2А на этот токовый резистор и найдём какой элемент будет греться.

А греется 3 запаралеленых кондера:

Врятли все три сразу вышли из строя, поэтому отпаиваем их и прозваниваем каждый, и находим дохлый:

Это фильтрующий кондер на линии 19в. Выпаиваем его и замеряем сопротивление на резисторе, убеждаемся что на линии 19в проблем больше нет:

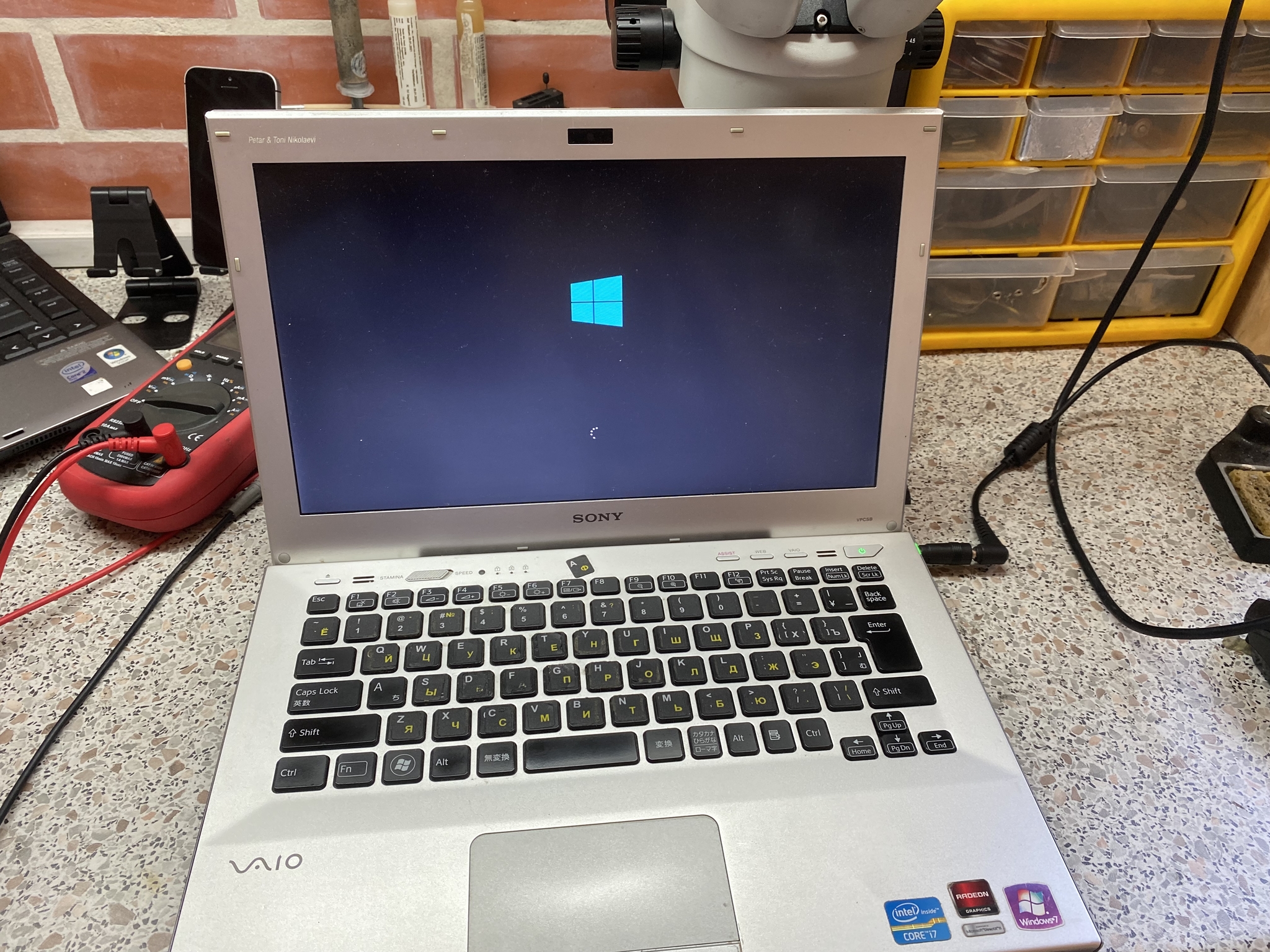

Затем припаиваем кондер с платы донора проверяем плату на реакцию на кнопку. Если ноут начал стартовать, то собираем и тестируем:

Вот такой ремонт получился)

Ноутбуки Сони довольно интересные всегда были с точки зрения потребителя в плане дизайна и начинки.
Но с точки зрения ремонта, кошмар: огромное количество проводов и шлейфов, суб платы, много моделей с хлипким корпусом, очень мало схем и прочее.
ИМХО
