Sinumeric 808D⁠⁠

почему режим MDA? на видео все по другому https://www.youtube.com/watch?v=xWji-SxZKFM нужно JOG режим

нашёл вот тут описание аларма:

http://www.helmancnc.com/sinumerik-alarm-17190-channel-1-block-2-illegal-t-number/

Sinumerik Alarm 17190 Channel %1 block %2 illegal T number

Sinumerik Alarm17190 Channel %1 block %2 illegal T number

Parameters:

%1 = Channel number

%2 = Block number, label

Definitions:

In the displayed block, access is made to a T number (tool number) that is not initialized and therefore not available.

Reactions:

– Alarm display.

– Interface signals are set.

– Correction block is reorganized.

Remedy:

Check tool call in the NC part program:

• Correct tool number T.. programmed?

• Tool parameters P1 – P25 defined? The dimensions of the tool edge must have been entered previously either through the operator panel or through the V.24 interface.

Description of the system variables $P_DP x [n, m]

n … Associated tool number T

m … Tool edge number D

x … Parameter number P

Program Continuation:

Clear alarm with NC START or RESET key and continue the program

смотрю pdf инструкцию.

The subroutine name LL6 is reserved for tool change.

Попробуй LL6,

напр. на 840D меняю подпрограммой L6 вместо М6.

Странно что ошибка на одном инструменте. Точно все задал как надо?

программы изготовления изделия, которое вам нужно, которое инженер разрабатывает в autodesk Fusion 360  или другой CAD/CAM/CNC программе сохраняет G-code переносит в станок.станок  делает изделие.

Симуляция есть в CNC Editor станка. Там работает код?.

а *.MPF создать?

По типу

T3 D1 M6

S300 F4000 M3

Понятно дело с Gшками

сами пишите не работали ранее с этим станком, новый станок. В симуляторе программу написали, запустили симуляцию, работает. Ок.

сами пишите не работали ранее с этим станком, новый станок. В симуляторе программу написали, запустили симуляцию, работает. Ок.

вообще надо код программы выложить, чтобы понимать

а что звонок в тех поддержку производителя?

М00 "ручная" смена инструмента

в вконтакте в их группе напиши, должны помочь.

https://vk.com/sinumerik

а раньше все работало? после каких действий перестало? я работаю на 840D. Посмотрел бы, если инструмент на заблокирован. У меня похожее было на 840D после коллизии, датчики заблокировали повреждённый инструмент.

http://w4.siemens.ru/topics/ru/ru/cnc4you/cnc_downloads/simu...

симулятор скачивайте

T03  Знак абзаца

M00 Знак абзаца

S3000 Знак абзаца

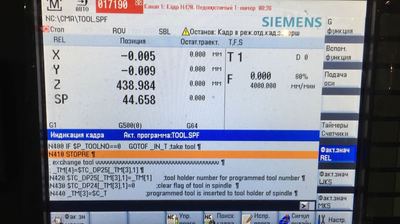

Возможно в тексте подпрограммы на смену инструмента М6 номер инструмента не параметризирован, и читается только первый? Ошибка явно программная, если механика всё отрабатывает, и ошибка вылетает только при присвоении корректора, то стоит поковыряться в циклах. Хз, если ошибаюсь, то профи поправят

Посмотри как у тебя отображаются инструменты, возможно тебе нужно вводить не номер инструмента, а его текстовое имя типа

T="name_tool"

M6

Скорее всего у тебя только один инструмент в инструментальном магазине прописан, попробуй добавить новые.

проверь параметры инструмента, правильно ли он определен и его размеры

Может глупо но пробел между Т и цифрой должен отсутствовать, ответ же был дан в посте со скрином.

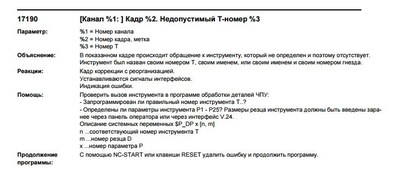

http://s8.pikabu.ru/images/big_size_comm/2017-05_1/1493809403196310315.jpg

Решение - определить параметры по заданным n - Т, m - D , x - P

Заданы ли параметры инструмента?

может вы не выгружали инструмент из шпинделя когда выключали машину? рекомендуется в конце смены загружать инструмент "О". For machines with ATC it's recommended to indeed load tool 0 at the end of the day. Although it should work when just taking the tool out, it's just a little task to do the tool 0 way.

Может глупо но пробел между Т и цифрой должен отсутствовать

Так вы в эксплуатацию вводите станок, или о работал до этого и сломался?

Попробуй отмены все пропиши перед сменой.Типа G90 G69 и т.д.

Точку с запятой в конце не нужно разве? Я вот не помню насчет синумерика.

Сфоткай параметры инструмента, потом удали его и по новой создай

http://www.helmancnc.com/sinumerik-alarm-17190-channel-1-block-2-illegal-t-number/ попробуй так

С 31 по 33 страницу

может проблема не в софте а в железе? в датчиках остальных инструментов например...

https://cache.industry.siemens.com/dl/files/860/63629860/att... для фрезеровки стр 14.. проверь  порядок действий.

А без D1 отрабатывает смену?

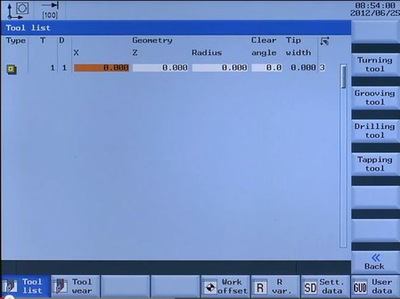

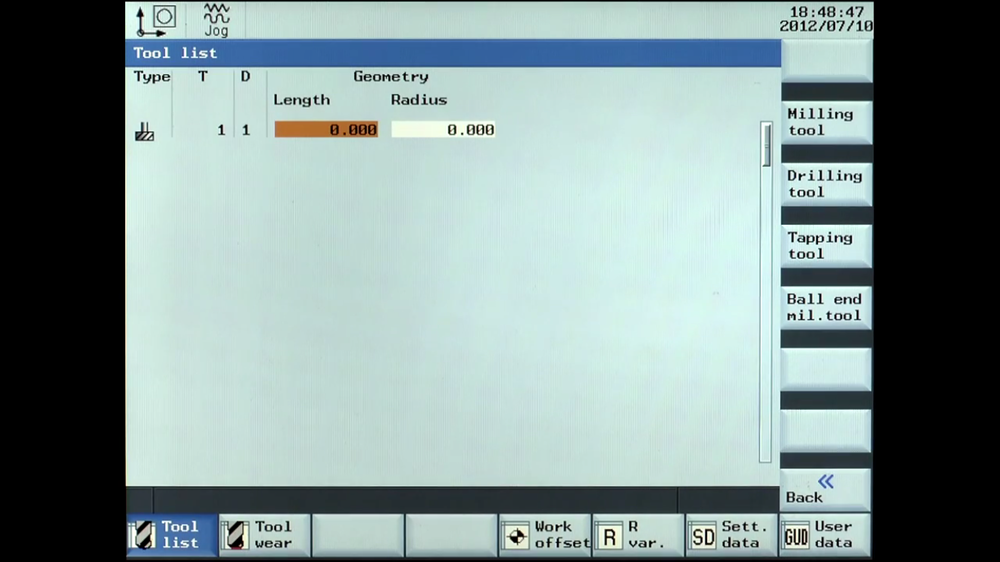

Я тебе говорю что у тебя в ToolList ОДИН инструмент. Других нет. Либо добавь их по мануалу, либо используй тот который описан. Причем судя по всему описан неправильно.

Если я правильно понял, то у тебя нет параметров на второй инструмент. Мануалка ниже об этом пишет как раз. С сименсами не работал, поэтому просто предполагаю.

Гениально. А должно быть так

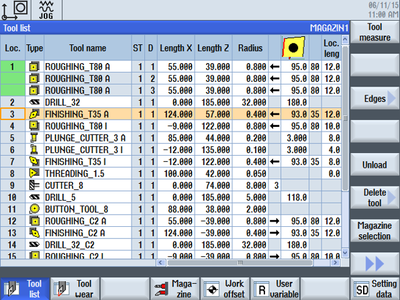

Покажи ToolList

Попробуй T02D2

Что значит не помогает? Не добавляет, не выбирает?

В списке инструмента в offset попробуй вместо имени инструмента прописать его номер, например - ячейка #2 - имя инструмента 2. У нас была подобная проблема, только при вызове инструмента по имени, набирали:
T="freza_d125"
M6
D1
Выскакивала подобная ошибка, теперь пользуемся только номерами в именах инструмента, второй год полет нормальный.
Коррекцию D1 ещё можно попробовать после цикла M6 прописать:
T03
M6
D1.
Надеюсь поможет)

https://cache.industry.siemens.com/dl/files/523/74467523/att...  359 стр

Попробуйте добавить инструмент вручную. И выберите его сразу же.

первая мысль: Т01 - не "ноль", а буква "О" указана

но я диванный эксперт, не чпушник

а что мешает использовать инструменты с других слотов? т.е. "01" не использовать до выяснения причин

чукча не читатель инструкций?
