Sig Sauer P226 на 3д принтере
На день рождения получил в подарок 3D принтер и после освоения матчасти решил достать из дальнего ящика свой старый проект: резинкострельный Зиг Зауер Р226. Данный ствол засветился во многих боевичках и ужастиках, например "Однажды в Париже" и "Сайлент Хилл".
Эту свою поделку я уже публиковал здесь с год назад в деревянном исполнении. У данного резинкострела есть имитация отката затвора и выброса стрелянных гильз. Он абсолютно безвреден и стреляет канцелярскими резинками.

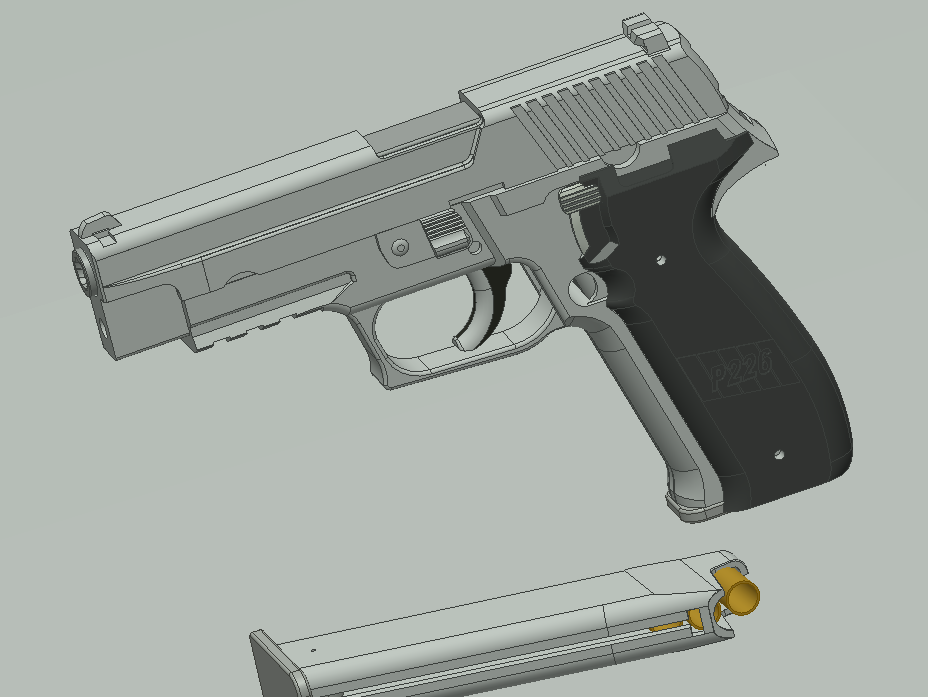

С 3д моделью пришлось повозится. Требования к файлам для печати совсем другие, чем к выкройкам для ЧПУ. Пришлось "склеивать" детали вместе, облагораживать углы, добавлять детали и мелочи, следить за тем чтобы в конце это в принципе печаталось. Улучшил резинкострельный механизм и систему отката.
Распечатал прототип из PET-G марки Stronghero3d. Рамку и затвор с заполнением 20%, а всякую мелочь со 100%. Высота слоя 1.6мм. Времени ушло около 40 часов, это удовольствие растянулось почти на неделю по вечерам.
Начал сборку.
На фото все детали. Самая долгая деталь - это накладка на рукоятку - она печаталась около 12 часов.
Осталось добавить пригоршню мелких гвоздей, резинок и пружинок и все хорошенько перемешать.
Все косяки во время сборки первого прототипа заносились в тетрадочку и постепенно исправлялись. На удивление он заработал, хоть и пришлось не мало поплясать с бубном. Грустно, но факт - печатанные Зиги работают лучше чем деревянный. Меньше люфта в деталях и чётче срабатывание механики. К тому же пластиковые Зиги вышли тяжелее, приятнее лежат в руке.
После испытаний первого прототипа и очередной полировки 3Д модели языком, распечатал второй экземпляр. С ним уже проблем не было, собрал примерно за 1.5 часа.
После сборки и отладки покрыл обе модели праймером. Это такая тонкая шпаклёвка в баллончиках, применяется в кузовном ремонте авто. Затем отшлифовал.
Красил аэрографом, красками от фирмы valjeho, - моделисты в курсе о качестве и выборе их металиков. И цене, хехе.
Фотки готовых изделий. Вышло вполне круто, можно брать сберкассу. ;)
Оба прототипа пойдут на подарки.
Резинкострельное хобби, как и прочие извращения, развито в основном в Японии. Все новые, сверхточные и задротские системы идут оттуда. Там же проводятся соревнования по стрельбе со множеством дисциплин. На фото коробочка с резинками, такие не продаются. Он. выдаются только членам японской ассоциации стрелков резинками. Качество у них и правда потрясное.
Ну и самая скучная часть - написал инструкцию по сборке на 25 страниц.
Видео, как оно работает:
Сегодня без дисклаймера ) Просьба убрать беременных коней в вакууме от экранов.
