Счётчик СБ-1М/100 1973 г

Давайте посмотрим на механико-электрический прибор счётчик импульсов.

Счётчик СБ-1М/100 1973 г Видео, Длиннопост, СССР, Механика, Техника, Прибор, Счетчик, Ретротехника

В сети на форуме видел информацию, что данные реле были в двух видах. На 12 и 110 вольт постоянки. Мой экземпляр уверенно работает от 9 Вольт.

Счётчик СБ-1М/100 1973 г Видео, Длиннопост, СССР, Механика, Техника, Прибор, Счетчик, Ретротехника

Примечательно, что прибор не имеет никаких крепёжных отверстий. Т.е. он задумывался в настольном исполнении.

Выглядит классно и необычно. Ручки над циферблатами служат для их поворота.

Счётчик СБ-1М/100 1973 г Видео, Длиннопост, СССР, Механика, Техника, Прибор, Счетчик, Ретротехника

Три контакта, корпус (земля), - и + обмотки. Резьба клемм залита краской чтобы предохранить её от раскручивания в результате вибрации).

Зацените красоту литой крышки. Имеется резиновое уплотнение по контуру. В конструкцию  прибора заложена влагозащита.

Счётчик СБ-1М/100 1973 г Видео, Длиннопост, СССР, Механика, Техника, Прибор, Счетчик, Ретротехника

Резьбовые соединения законтрены краской.

Счётчик СБ-1М/100 1973 г Видео, Длиннопост, СССР, Механика, Техника, Прибор, Счетчик, Ретротехника

Под крышкой катушка соленоида, магнитопровод, якорь на плоской пружине. Эта часть похожа на упрощенную конструкцию поляризованных реле того времени.

Счётчик СБ-1М/100 1973 г Видео, Длиннопост, СССР, Механика, Техника, Прибор, Счетчик, Ретротехника

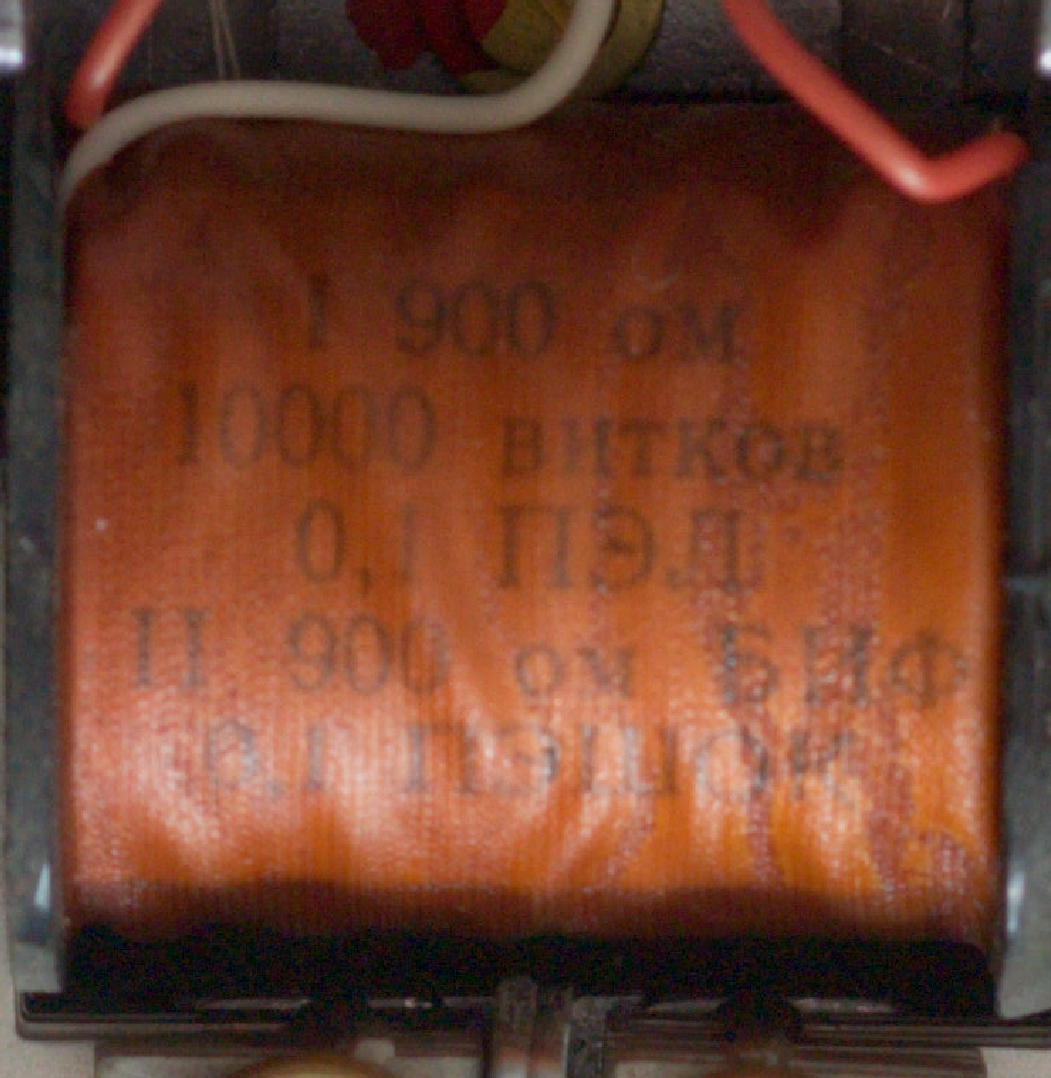

Этикетка соленоида. Качество подкачало, немного неудачные настройки съёмки выбрал.

Счётчик СБ-1М/100 1973 г Видео, Длиннопост, СССР, Механика, Техника, Прибор, Счетчик, Ретротехника

Храповой механизм, передающий поступательное движение во вращение механизма внутри.

Счётчик СБ-1М/100 1973 г Видео, Длиннопост, СССР, Механика, Техника, Прибор, Счетчик, Ретротехника

Дальше не стал раскручивать, не хочется портить состояние прибора.

Вот тут есть хорошая статья про электромеханические счётчики: https://serkov.su/blog/?p=4815
