Ретропонедельник №40 Малогабаритный радиометр РМ-2
Снова понедельник, а значит новый экспонат в виртуальном музее советской бытовой техники. Правда техника совсем не бытовая - радиометр РМ-2, измерять уровень радиации. По стилю я думаю вы догадались, что он из конца 50х:
Произведен заводом Геологоразведка, что в Ленинграде. Есть ветка на форуме РХБЗ про него.
Радиометр типа РМ-2 предназначен для обнаружения радиоактивных веществ по гамма- и бета-излучениям в полевых и лабораторных условиях. Работать с ним предполагается ориентируясь на щелчки и вспышки лампы. Если использовать часы и посчитать количество щелчков в минуту, то можно перевести значения в мкр/ч.
Известно как минимум две версии прибора: с металлическим шильдиком вклеенным в круг (на фото его нет - отвалился), и с шильдиком выдавленным в бакелите. Вот фото с аукциона, где шильд на месте:
Корпус из карболита, весьма колкий.
Половинки скрепляются винтами. Винтики латунные, с хромированием. Для каждой замены батарейки нужна отвертка. Решение неудачное, винты слишком мелкие
А теперь главная "фишка" прибора:

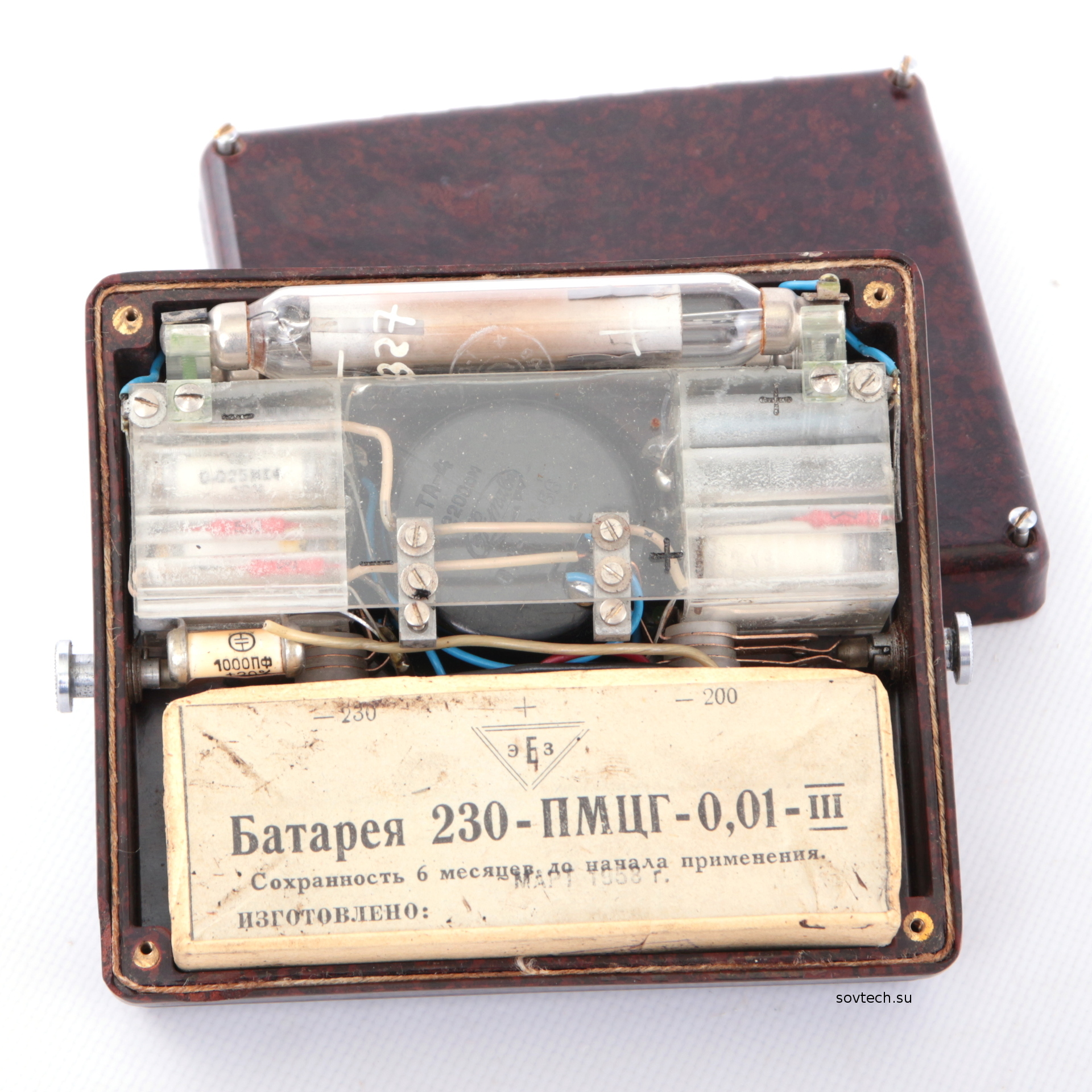

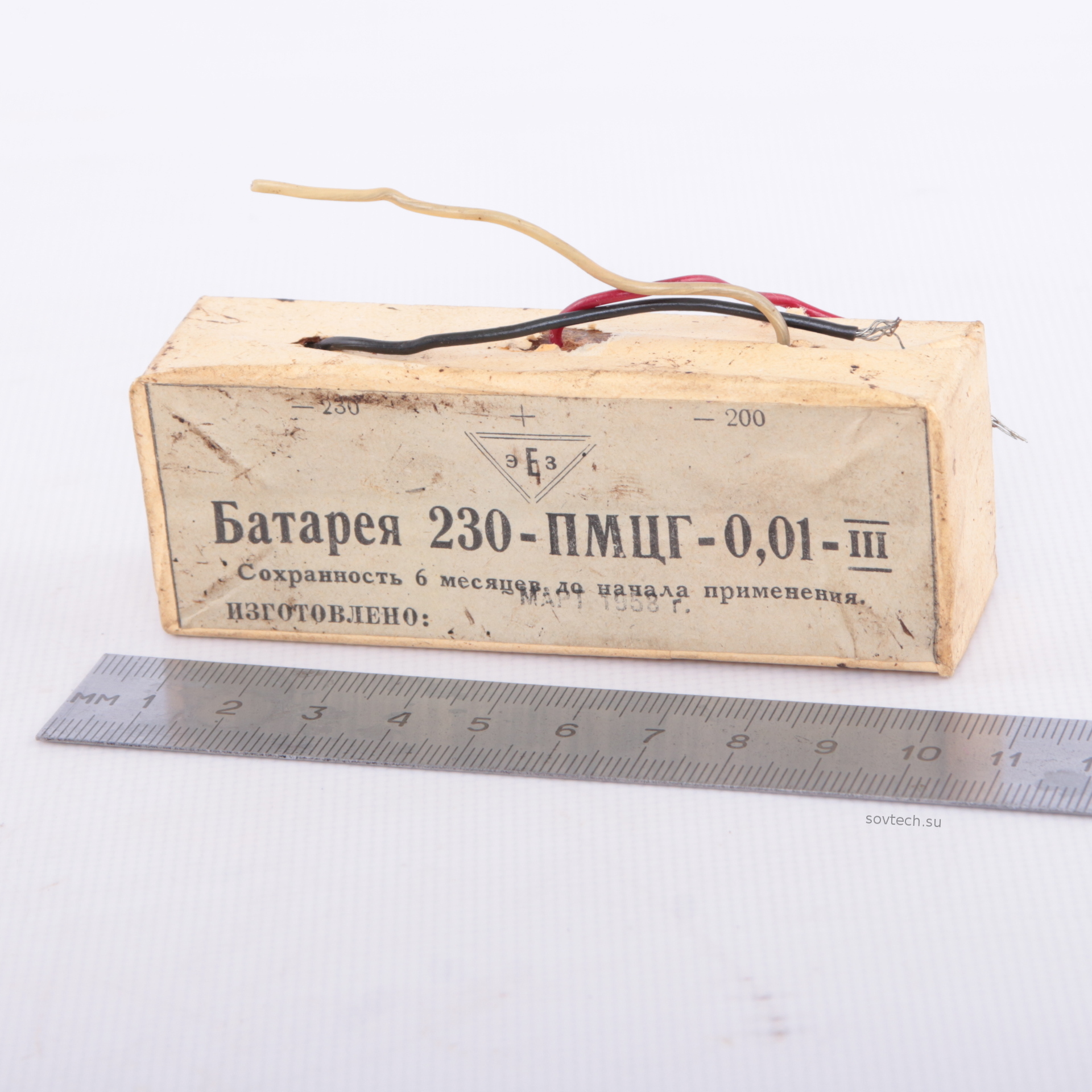

Он использует анодную батарею! На фото она прекрасно сохранилась, 1958 год. для тех, кто не в курсе: раньше, до появления транзисторов, техника использовала радиолампы. Радиолампе требовалось два напряжения - для питания цепи накала (6,3В) и для питания цепи анода - 80-200В. Соответственно использовалось две батарейки - накальная и анодная. На фото как раз анодная, которая выдает 230В. Благодаря тому, что батарея сразу выдает напряжение, необходимое для работы датчика - трубок СТС-1 (они же счетчик Гейгера), схема радиометра упрощается до предела.

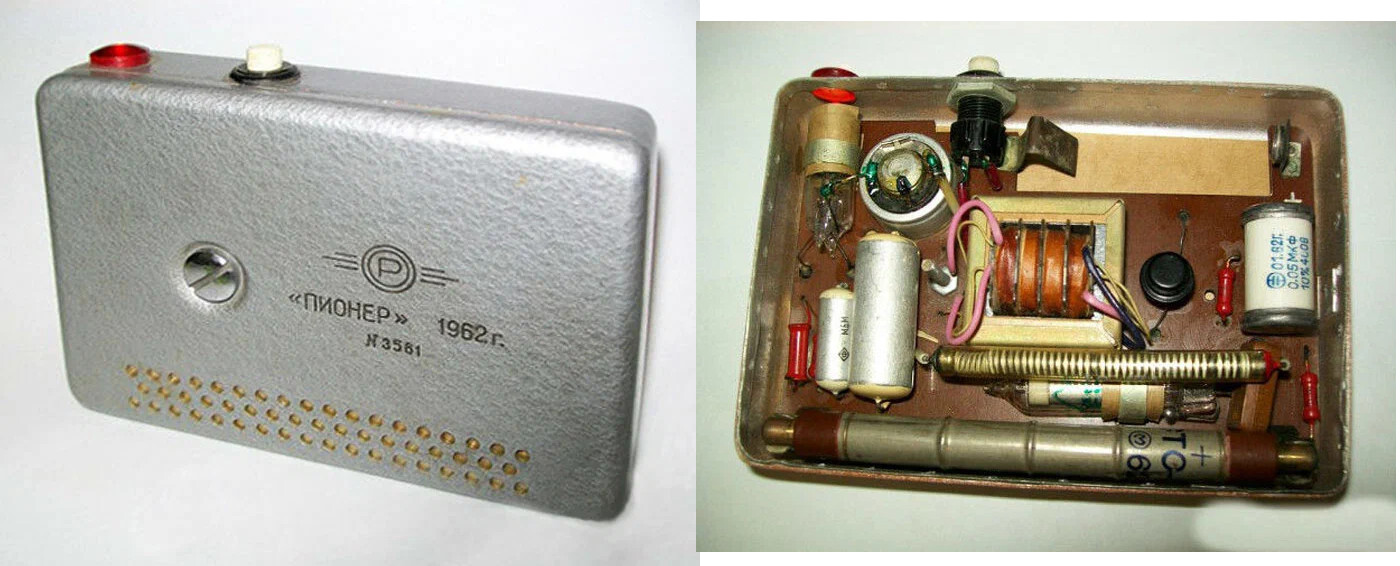

Позже, с появлением транзисторов необходимость в анодных батареях отпала, радиотехника резко стала компактнее и менее прожорлива. И в радиометрах 60х (Например в похожем габаритами и принципом "Пионере") сдали делать простенький повышаюший преобразователь
Схема собрана на каркасе из оргстекла
Даже изолирующие шайбы контактов - из оргстекла, так что я подозреваю приборы выпускались опытной серией.
Кнопки
Датчик - две трубки СТС-1 производства Московского Электролампового Завода
Экспонат был прислан Алексеем Strain_pulse, за что ему большое спасибо.
Посты дублируются в инстаграм и телеграм.
