Ретропонедельник №26. Стабилизатор напряжения СН-200 Восток-2

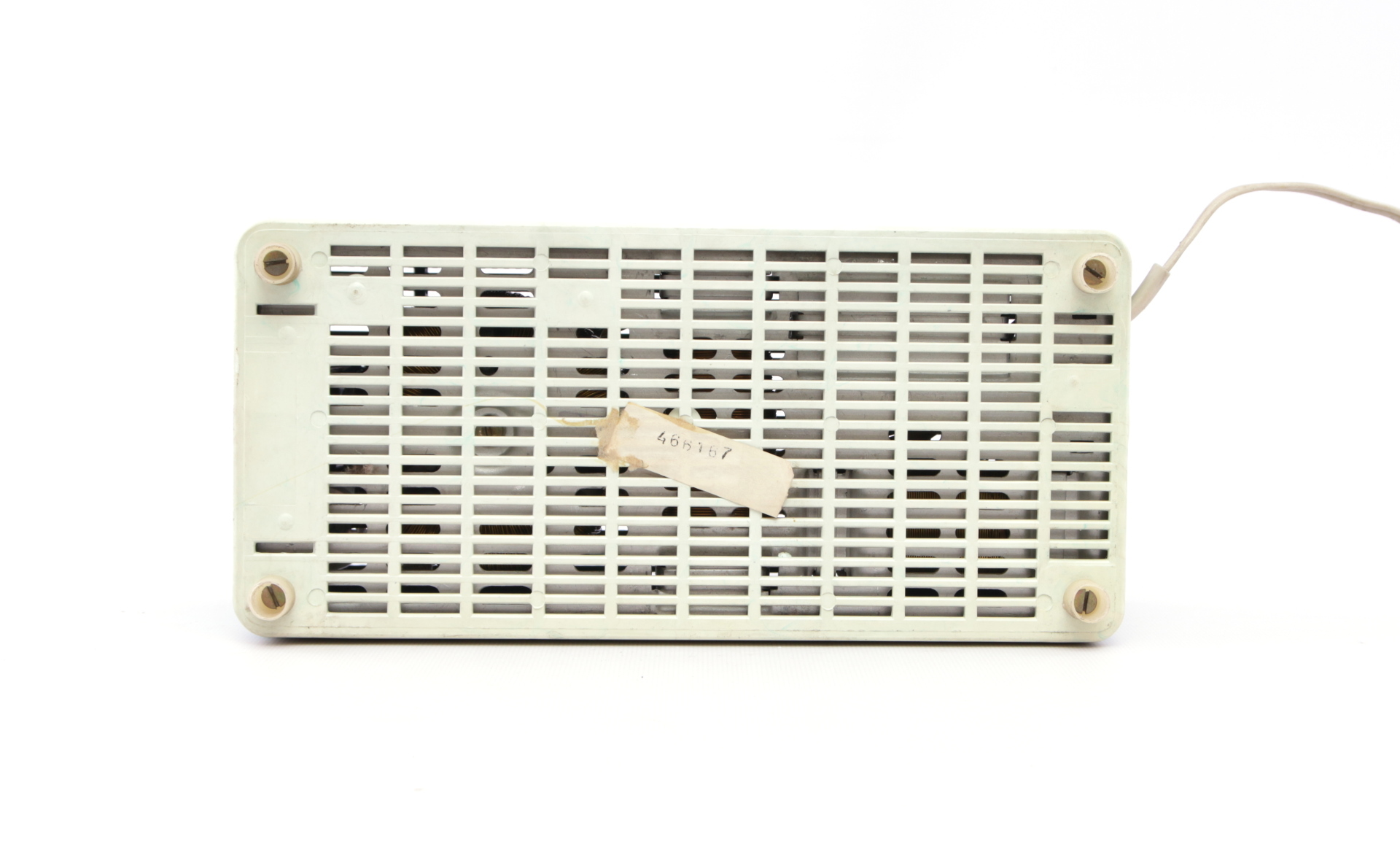

Очередной экспонат в музей. Феррорезонансный стабилизатор Восток-2 СН-200.
1980 год. Биробиджанский трансформаторный завод. Есть очень похожий стабилизатор СН-200 но под маркой "жигули" от тольятинского ПО "Трансформатор". Предназначен для использования с бытовыми устройствами вроде телевизоров.
Особенностью работы феррорезонансных стабилизаторов является требование стабильности нагрузки и нахождение ее в некоторых пределах. Конкретно у этого - нагрузка должны быть не менее 90 Вт и не более 180 Вт.
Работать без нагрузки вхолостую нельзя. Работать на электродвигатели - нельзя. (в инструкции это указано)
Отлично помню с детства этот стабилизатор под телевизором. Его всегда было слышно, он ГУДЕЛ, и это был не тихий скромный гул, а дерзкое претенциозное ГУДЕНИЕ.
Преимущества у него в том, что он примитивен до безобразия, от того надежен, да и стабилизирует без задержки, мгновенно реагируя на изменение входного напряжения. Правда диапазон колебания входных напряжений невысок 0,7-1,15 от номинального.
Вот не зря я начал делать каталог клейм производителей, сейчас по фото могу сказать, что вилку произвели на КзылТУ.
Дизайн стиля "грязесборник".
На сегодняшний день стабилизаторы этого типа вытеснены современными автотрансформаторными, слишком уж узкая ниша, где феррорезонансные стабилизаторы работают хорошо. Да и электроника сильно подешевела.
Большая материалоемкость в пересчете на 1 Вт нагрузки- серьезный недостаток.
Советская промышленность не выпускала широкой номенклатуры клавишных выключателей, поэтому их делали на базе тумблера
А схема примерно такая (эта из паспорта сн-200 Жигули)
