Ретропонедельник №269. Мост Р3043⁠⁠

Начинаем новую неделю с нового экспоната в моем виртуальном музее советской бытовой техники sovtech.su. И давненько я не вызывал когнитивного диссонанса экспонатами, далекими от быта. Сегодня это шахтный мост Р3043.

Прибор предназначен для измерения сопротивления электродетонаторов (0,3-30 Ом) и электровзрывных линий (30-3000 Ом). Класс точности 5,0.

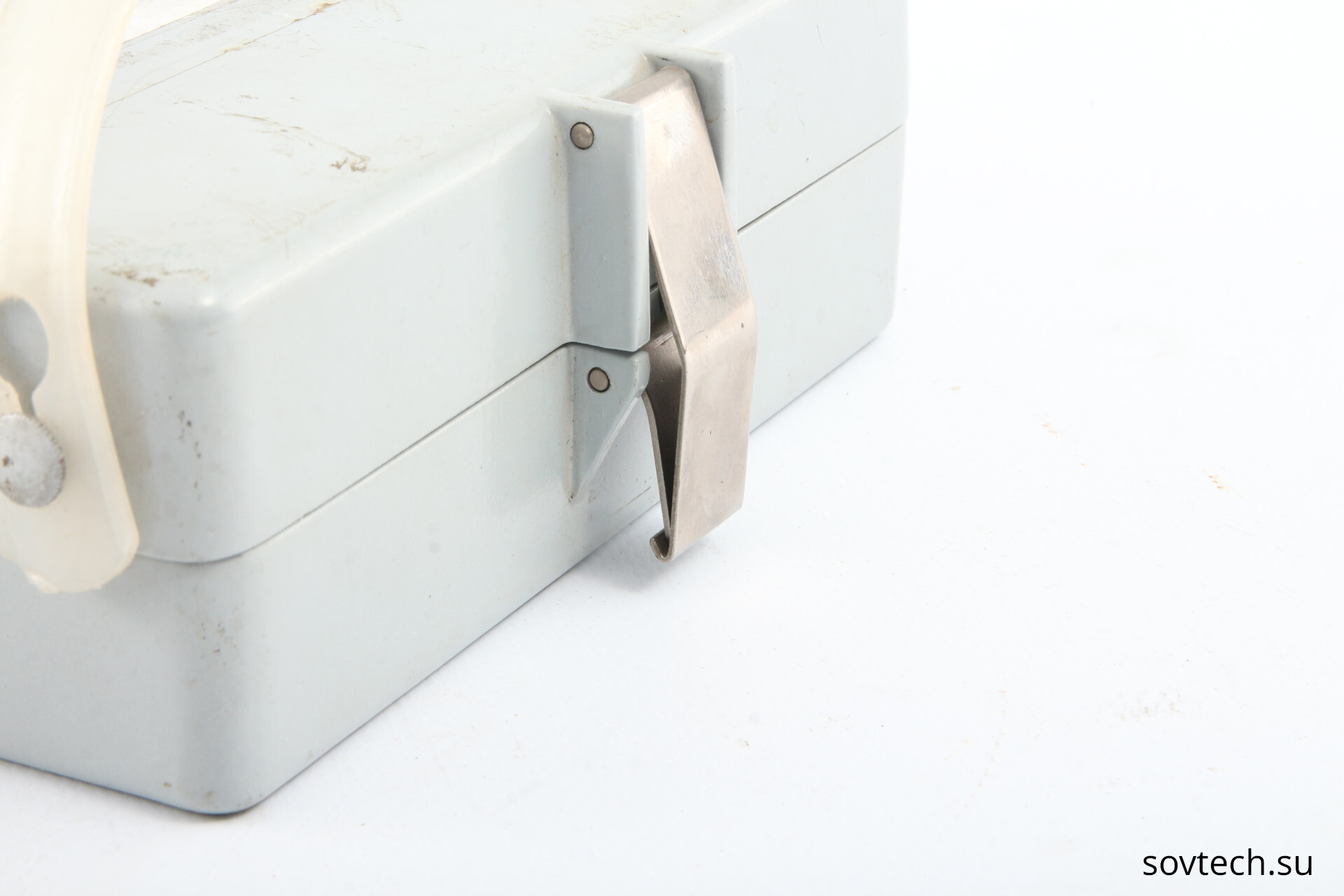

На мой взгляде неудачная конструкция защелки.

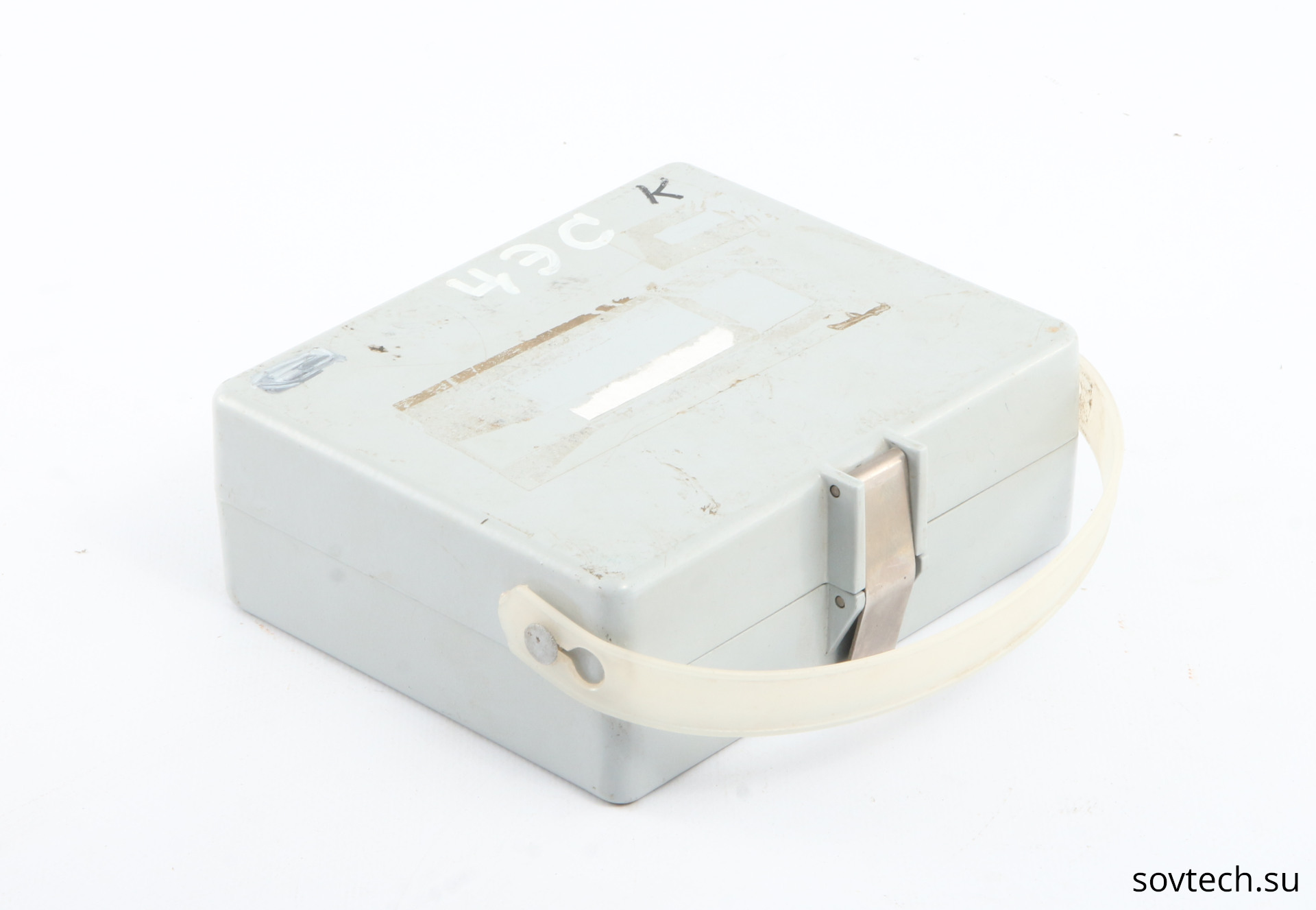

Корпус алюминиевый, литой. Прибор добавляет +30 к урону в ближнем бою.

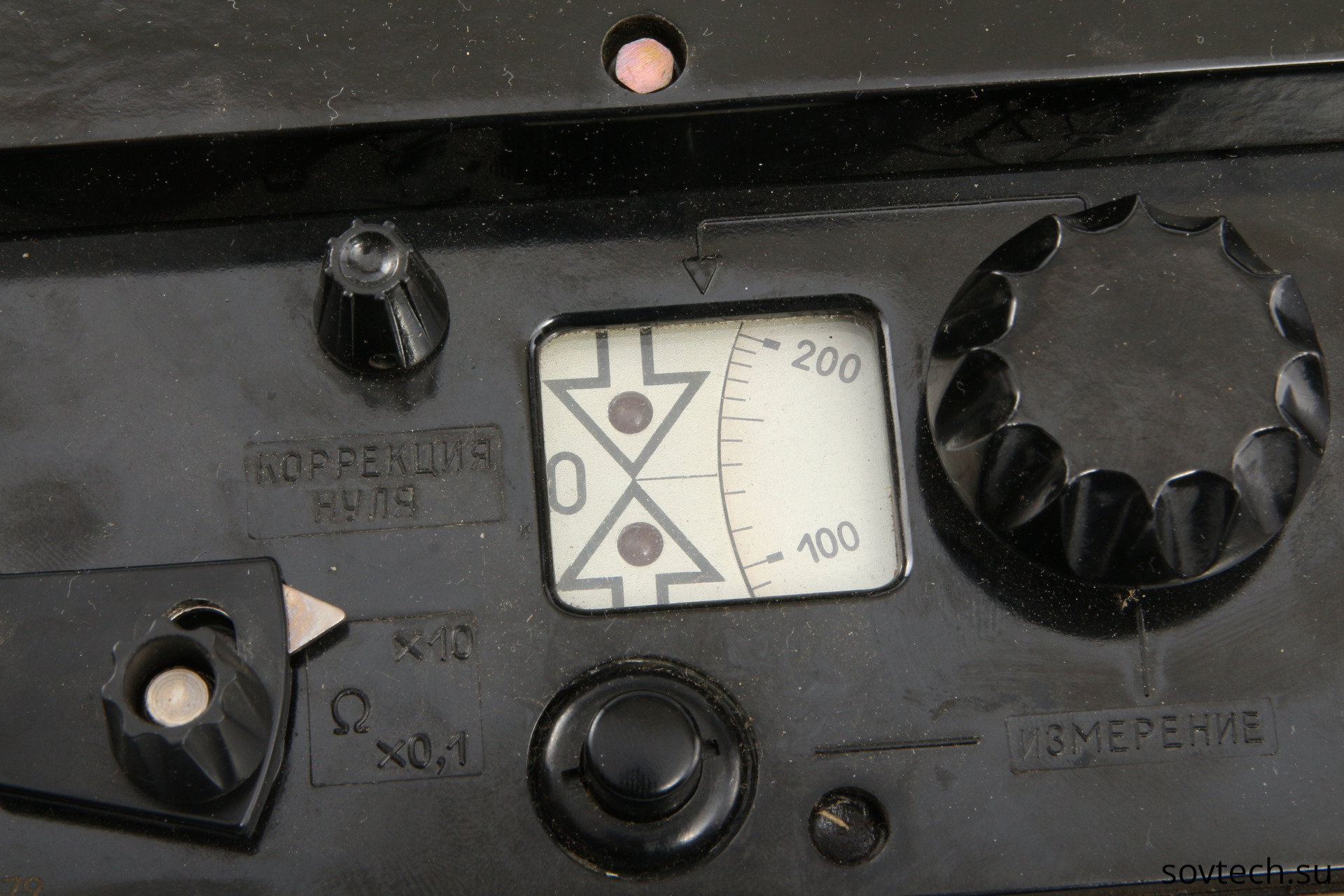

прибор максимально примитивен - это измерительный мост. В одно плечо подключают измеряемое сопротивление, а во втором подключено точное переменное сопротивление со шкалой. Вращая рукоятку сопротивления добиваются баланса моста - когда измеряемое и переменное сопротивление становятся равными. У старых приборов для определения баланса использовался стрелочный прибор, здесь же его заменили на электронный индикатор - светодиоды "больше" и "меньше" встроенные в индикаторы-стрелки.

Для питания используется пара химических элементов. Шахта - место взрывоопасное, поэтому как сам прибор, так и отсек для батареи сделан герметичным.

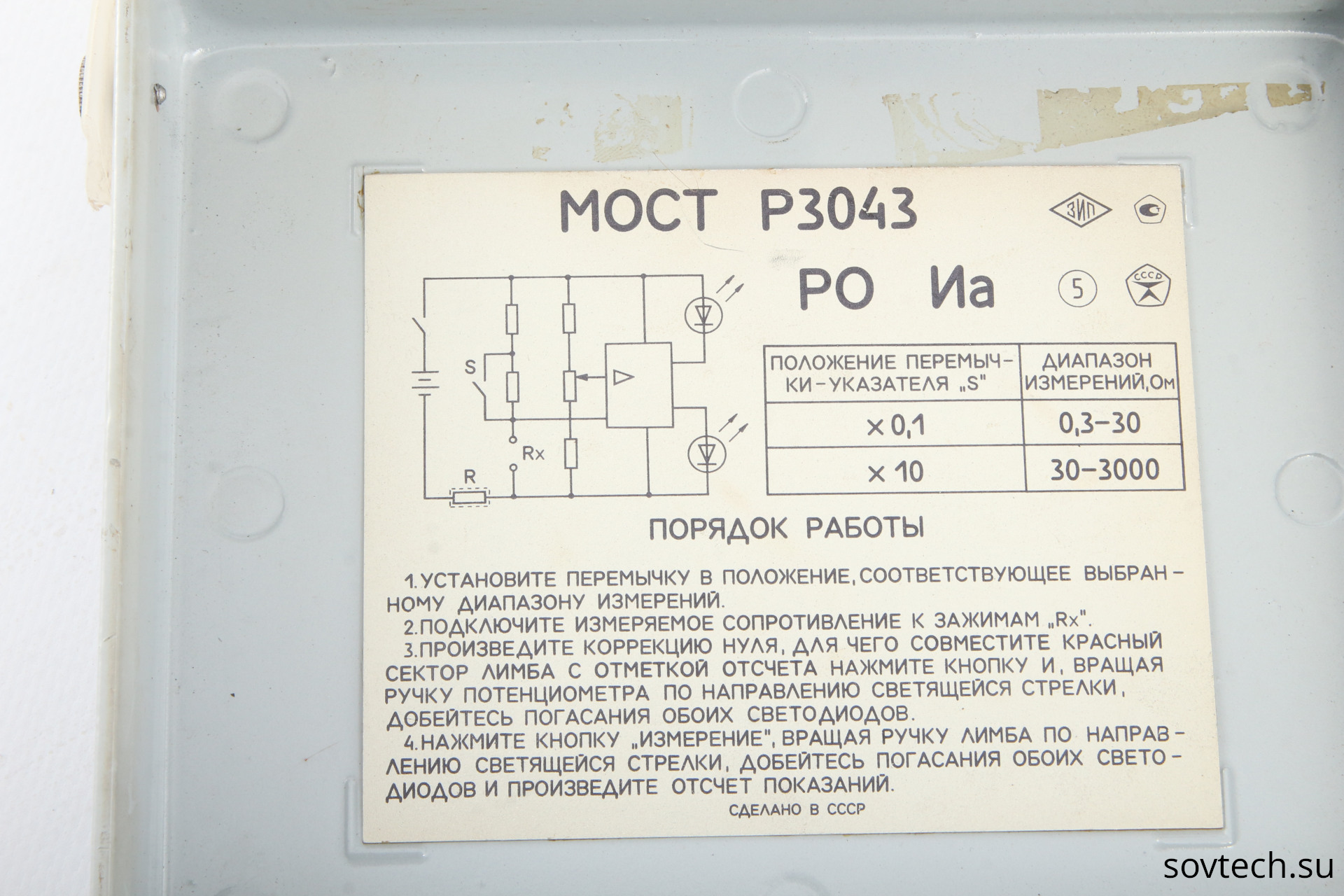

Жанр советских формальных инструкций - то, что я не люблю в СССР. На западных приборах чаще инструкции написаны гораздо более понятным языком.

Конечно же мы сорвем все пломбы.

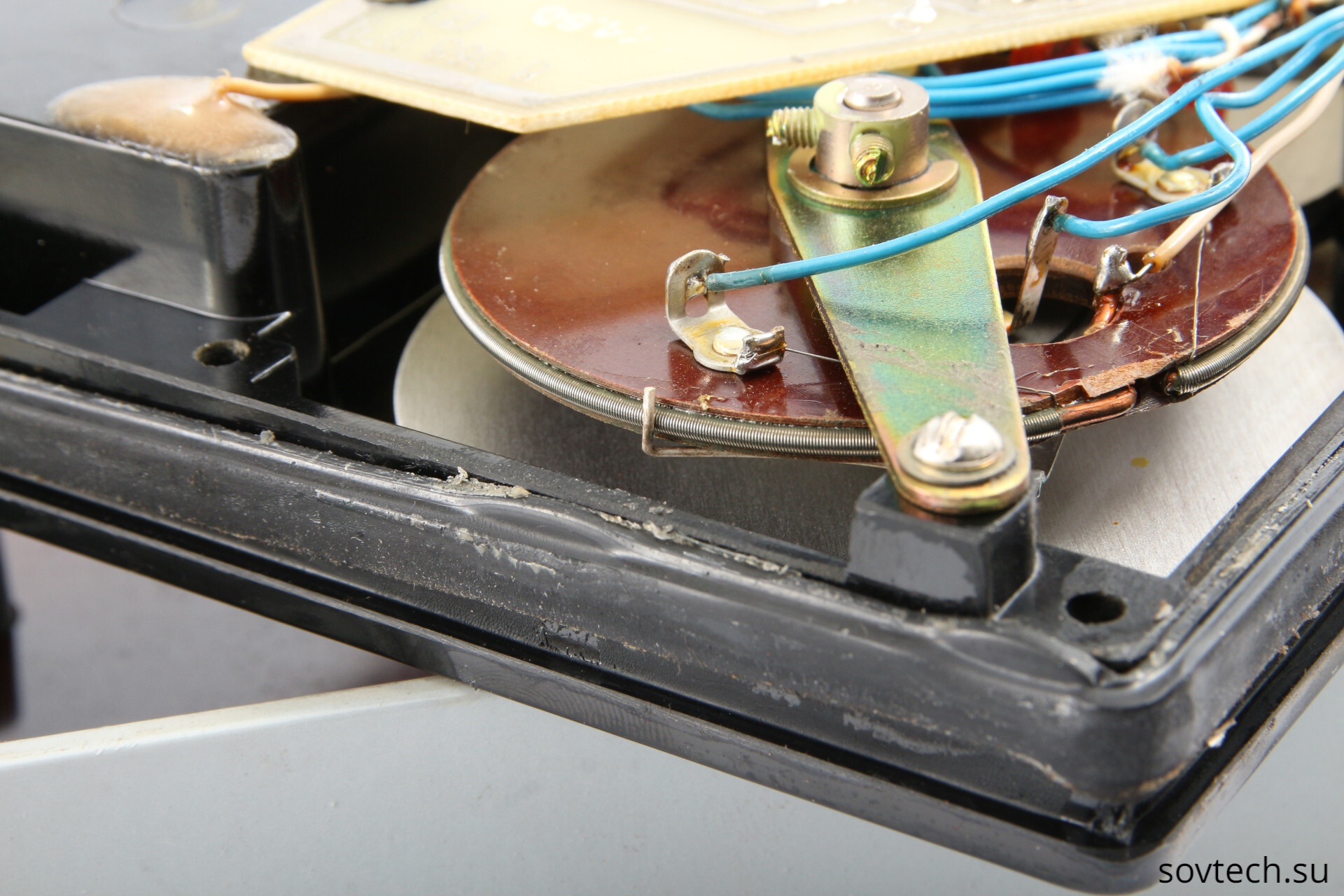

Собственно сам реостат со скользящим контактом.
