Ретропонедельник №118. Советский биопанк - гигрометр М68⁠⁠

Начинаем неделю с очередного экспоната в виртуальном музее советской бытовой техники. Сегодня это натуральный биопанк - техническое устройство с биологическими элементами в основе. Гигрометр М-68. Для производства этого прибора советский союз использовал женщин, а точнее их волосы.

Это прибор для измерения влажности в помещении. По принципу работы - он волосяной. Используется обезжиренный женский волос (цитата из паспорта). (Вообще есть разные способы определить влажность в помещении - психрометр, зеркало росы, датчик с электропроводным покрытием и т.д. У всех способов свои достоинства и недостатки) Плюс - прибор не требует регулярных манипуляций по заливке воды как в психрометрических приборах, не требует питания. Минус - не высокая точность и скорость реакции на изменение влажности.

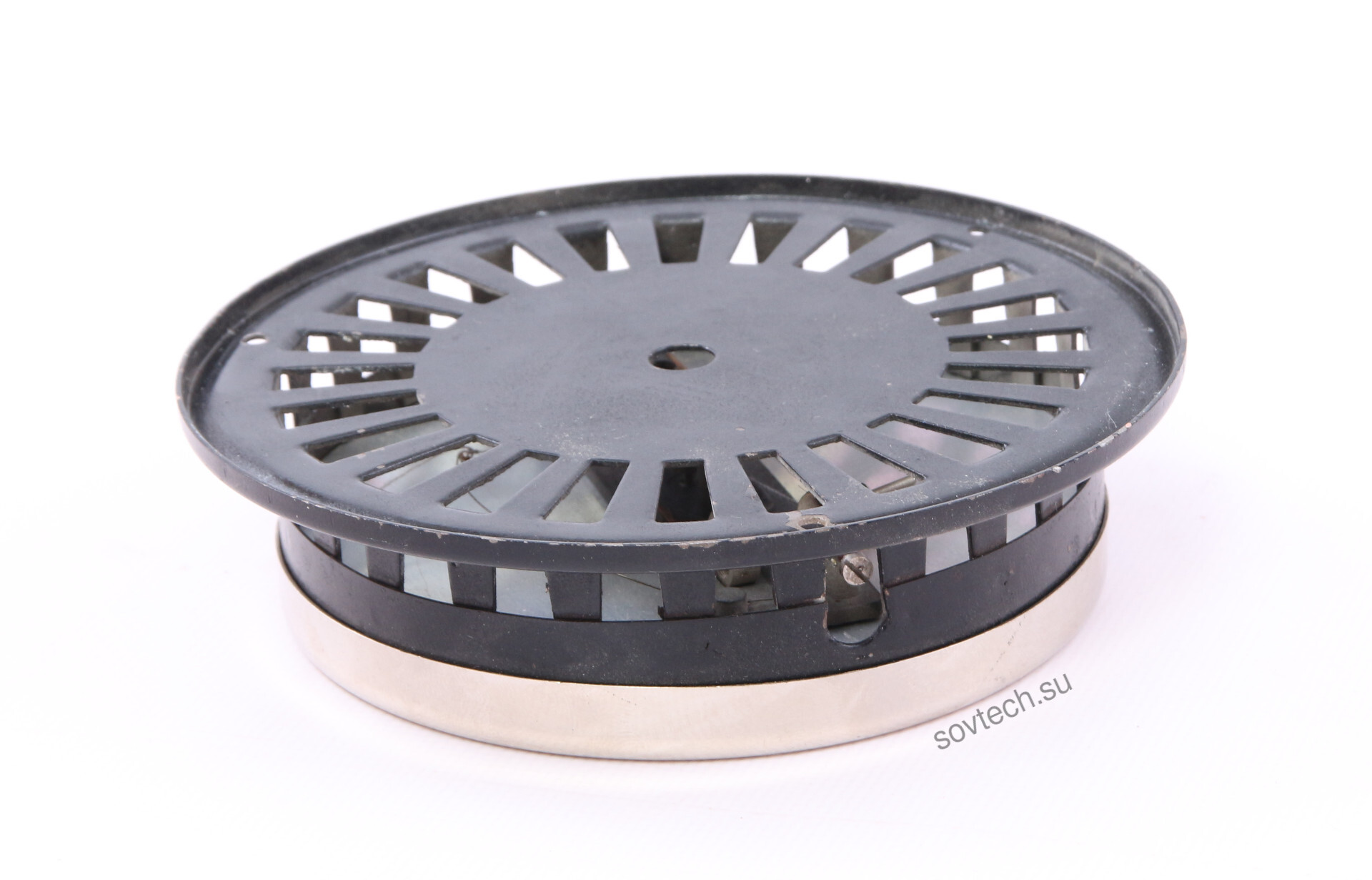

С торца винтик для подстройки показаний, если прибор врет:

Разбирается просто снятием кольца, которое посажено с небольшим натягом. В фоторедакторе затемнил область кадра, чтобы были видны дистанцирующие ножки на стекле.

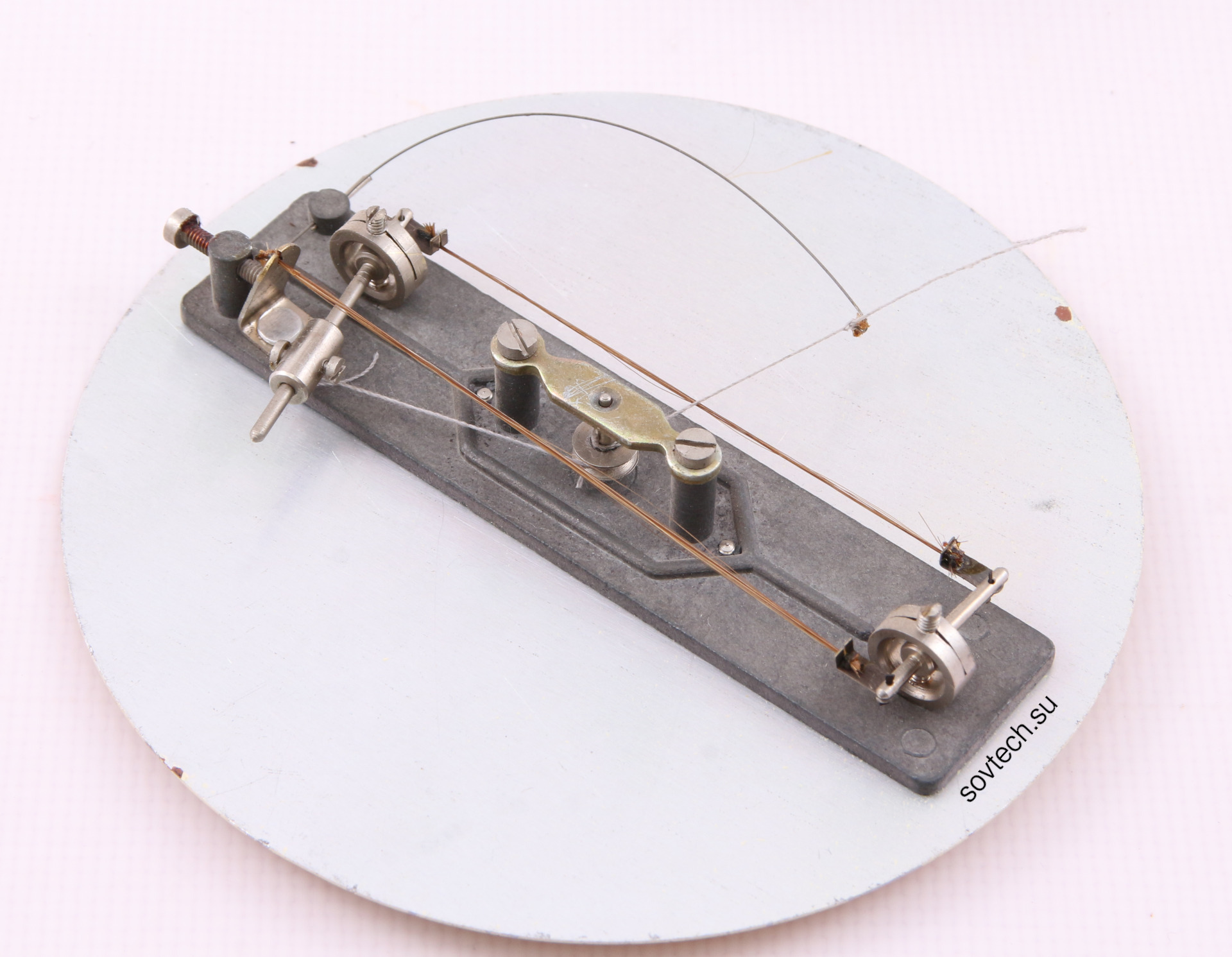

А вот и сам измерительный механизм. Прибор попал ко мне с порванной нитью, надеюсь натянул ее правильно. Видно два пучка волос.

Калибровочный винт давит на лепесток, с которого закреплены пучки волос, тем самым им можно смещать показания стрелки (shift). А вот цилиндрик, от которого тянется нитка к оси влияет на пропорциональность шкалы. Ну и наконец проволочка-пружинка обеспечивает натяг нитки. Натяг весьма важен, поэтому прибор используется строго вертикально - вверх тормашками вес составных частей изменит силу натяга и исказит показания.

Многие природные материалы реагируют на влажность. Помню вот такой вариант гигрометра из шишки из журнала Юный Техник:

Другой вариант - еловая веточка:

Но на шишках и веточках серийный прибор не построить - слишком уж разнородное сырье, поэтому и использовали волос - у него форма одинаковая, а индивидуальные характеристики подстраиваются в механизме.

Если у кого-то есть паспорт на такой прибор - пришлите пожалуйста скан или фото - добавлю в карточку в музее, в открытом доступе в интернете в удобоваримом виде не встречал.
