Ремонтируем колонку Anker⁠⁠

Этот гайд не претендует на правильность, похожего ремонта я не нашел на просторах интернет.

Уже давно и довольно успешно использую для вывода звука с ПК блютуз-колонку anker soundecore 2.

В свое время она мне казалась довольно надежной и бюджетной заменой брендовой колонки от JBL.
С годами использования колонки, встроенная li-on батарея снижала свой заряд, вероятно этому способствовало то, что колонка всегда была запитана от USB компа.
Около полугода назад проявилась первая поломка - при работе колонки внезапно начинался треск, помогало выкл/вкл, но вскоре и это перестало помогать, вдобавок появились еле-слышные пульсации при воспроизведении музыки.
Были подозрения на конденсаторы в цепи питания/зарядки акб, но чтобы убедиться в этом, надо было вскрывать колонку, до чего руки естественно не доходили.
Временно помогало переключение USB от ПК на USB монитора, либо на питание от повербанка.

Так получилось, что около недели колонка не использовалась.
После включения колонки после недели простоя, неисправность проявилась во всей красе - треск, писк и прерывания☹️

Это сподвигло меня на разборку и ремонт.
Разбирал по этому видео

Внутри находились две колонки, микрофон, аккумулятор и печатная плата с маркировкой 40-0a3106-mad2g

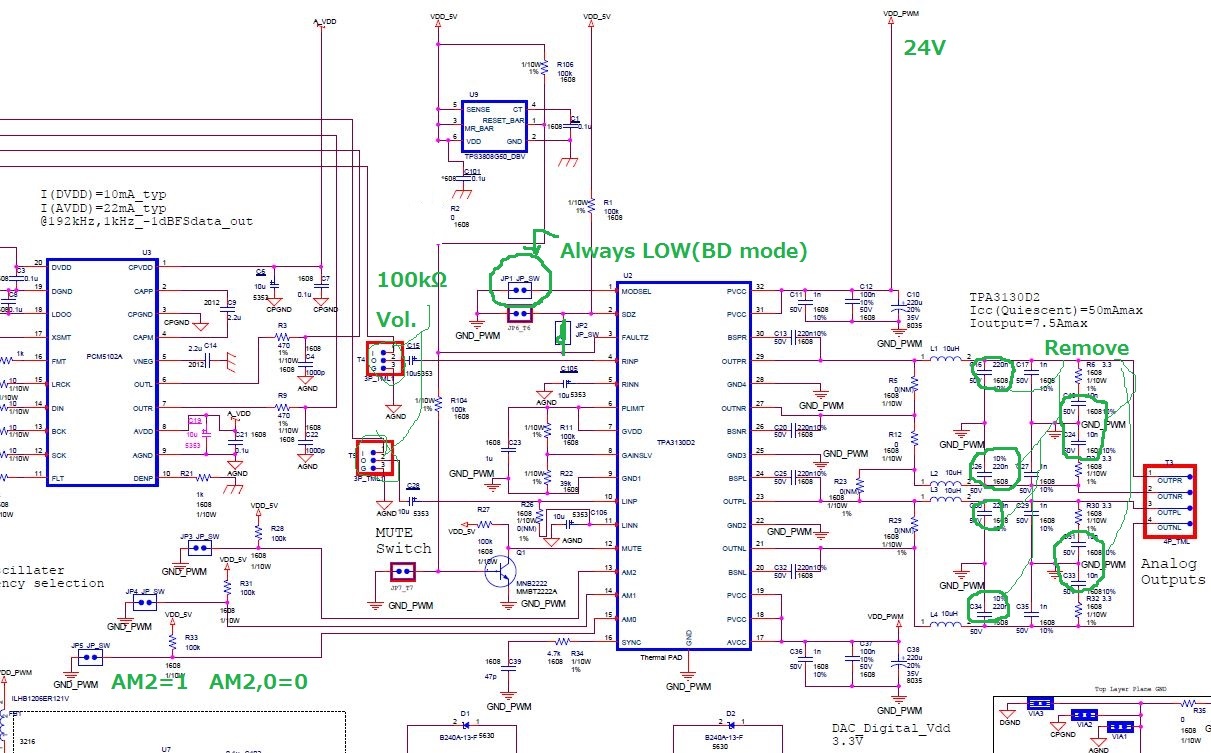

Схем на эту плату разумеется не найти, хотя и пробовал искать, а вот схем аудиоусилителей на базе микросборки TPA3130 от Texas Instrument навалом

Но схемы ничем не помогли, кроме разве проверки подходящего к микросхеме питания и отсутствия КЗ.

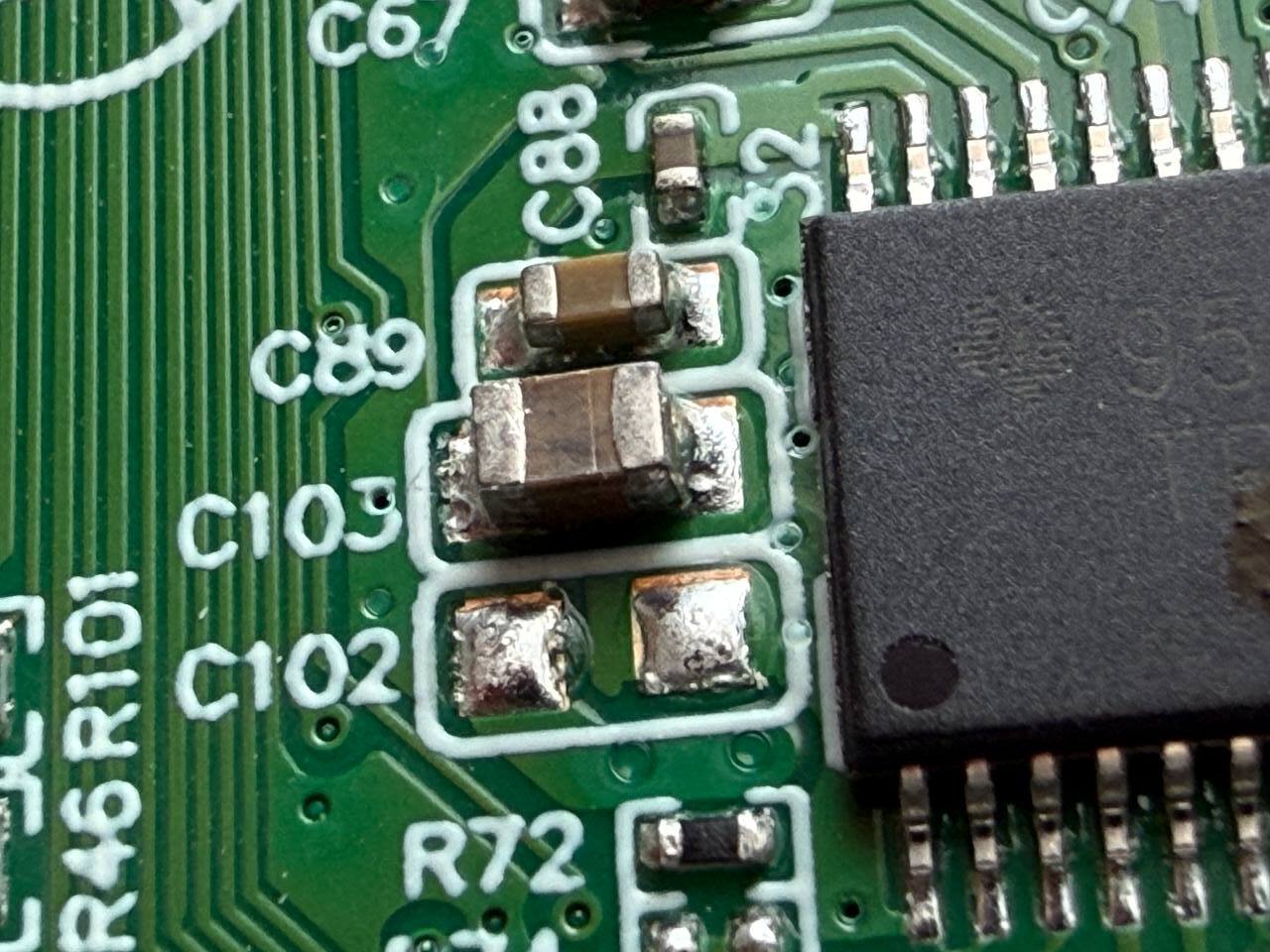

Вначале беглым, а потом и тщательным осмотром платы с лупой ничего стоящего обнаружить не удалось, кроме разве как-будто треснутым конденсатором C103

Конденсатор заменил, но это не помогло.
Решил проверить влияние аккумулятора на работу колонки, вначале попробовал включить колонку без внешнего питания от USB - включения не было.
Затем отсоединил аккумулятор и подключил USB - светодиодный индикатор светился красным, но колонка не включилась.
Затем вместо аккумулятора подключил ЛБП с напряжением 7.4 VDC - включения не было, затем подключил внешнее USB - включения также не случилось.
У АКБ помимо контактов "-" и "+" есть контакт NTC, чтобы схема понимала температуру li-on аккумулятора.
Вынул из коннектора АКБ плюсовые пины, подключил коннектор к плате и запитал схему от ЛБП - колонка включилась и прерывания с треском пропали😀
Не знаю, почему у меня до этого не запускалась колонка, но позже я запитал плату от ЛБП в разъем АКБ без NTC и все заработало также.
Методом теста установил, что при напряжении ниже 4.2 колонка выключается, а мой АКБ уже настолько износился, что при заряде его напряжение скачет от 3.5-6.8 вольт, поэтому и звук прерывался, т.к. колонка включалась и выключалась каждые полсекунды.

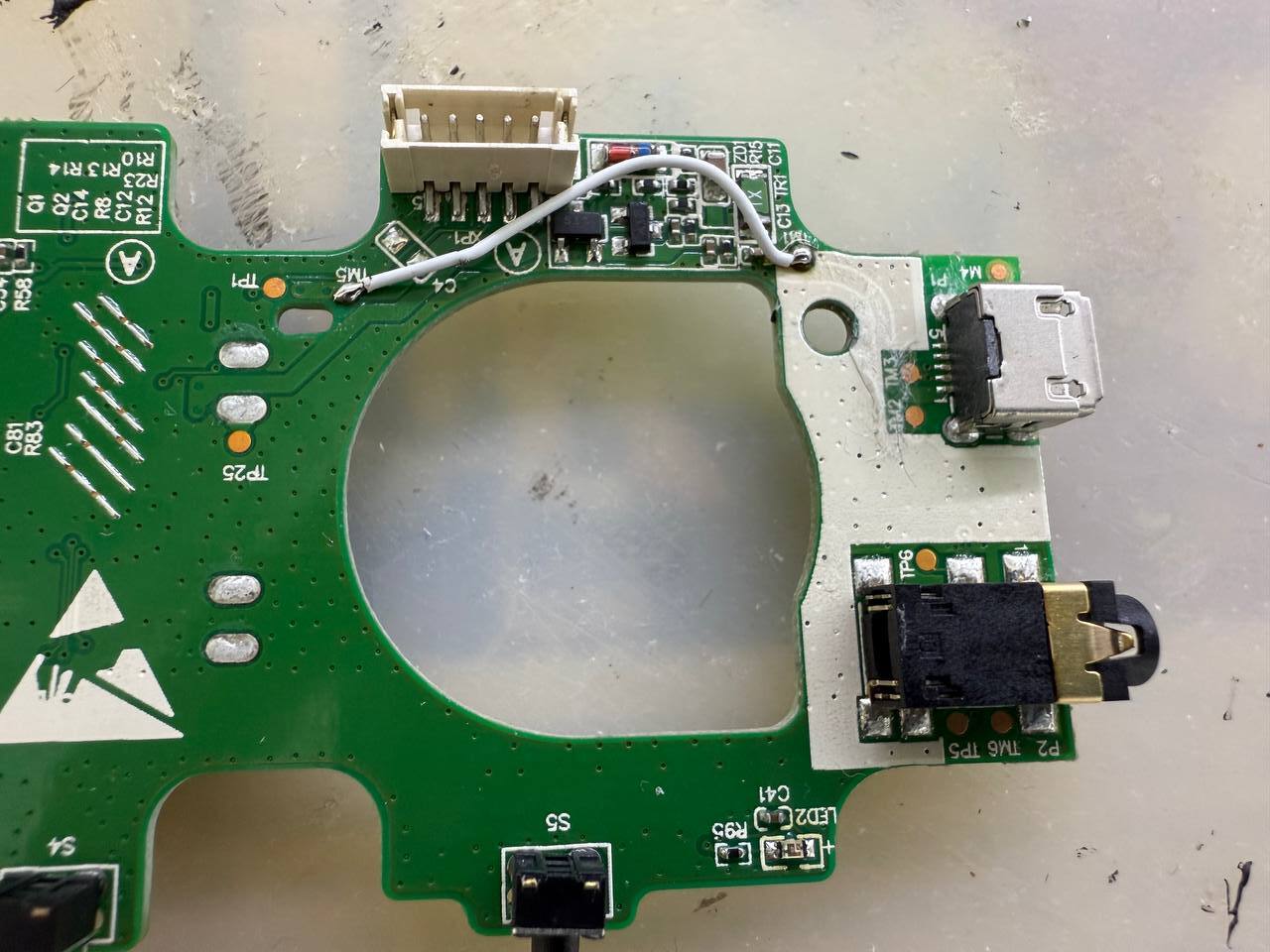

В итоге сделал небольшую доработку с помощью проводка - подал "+" от USB на "+" питания от АКБ.
Аккумулятор вовсе отсоединил, в надежде, что никогда-нибудь куплю новый.

Сейчас колонка работает от внешнего питания от USB монитора, напряжения 5 вольт хватает, но громкость максимальная разумеется уменьшилась, ранее колонку питало 7.4 вольта от АКБ.

Но здесь главное, что звук чистый и колонка снова в работе.

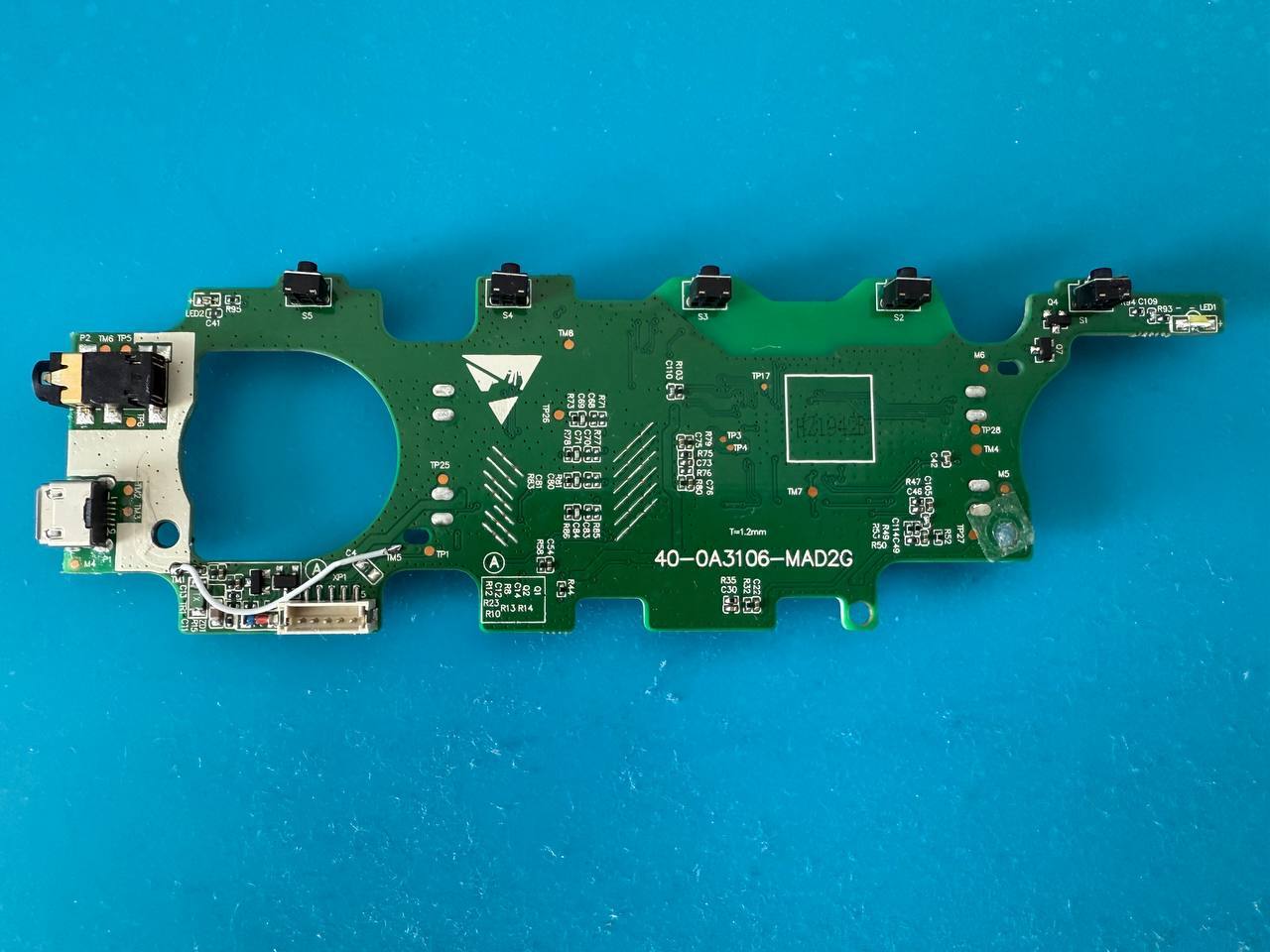

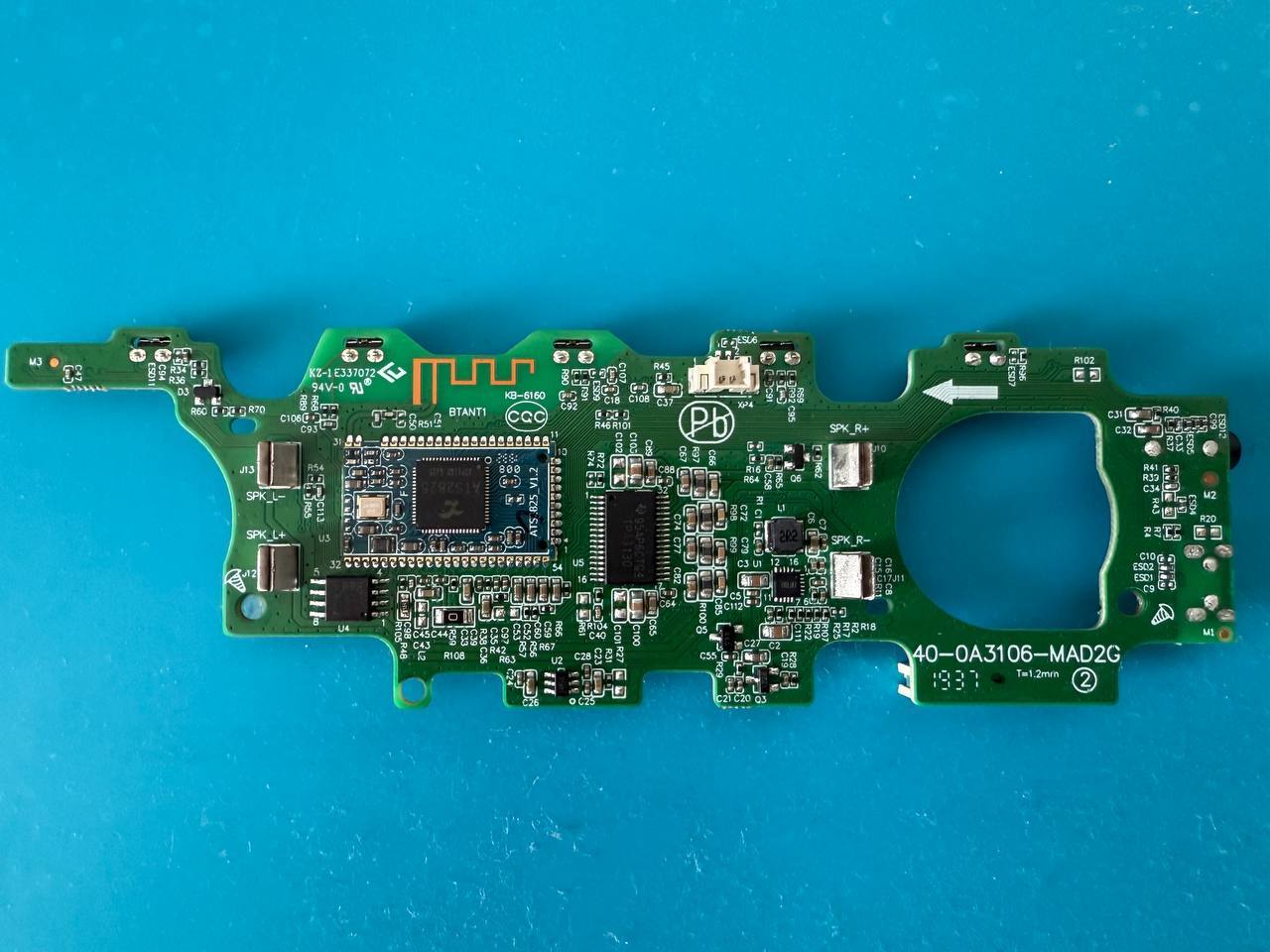

P.S. Фото платы с двух сторон.
