Уже давно и довольно успешно использую для вывода звука с ПК блютуз-колонку anker soundecore 2.

В свое время она мне казалась довольно надежной и бюджетной заменой брендовой колонки от JBL.
С годами использования колонки, встроенная li-on батарея снижала свой заряд, вероятно этому способствовало то, что колонка всегда была запитана от USB компа.
Около полугода назад проявилась первая поломка - при работе колонки внезапно начинался треск, помогало выкл/вкл, но вскоре и это перестало помогать, вдобавок появились еле-слышные пульсации при воспроизведении музыки.
Были подозрения на конденсаторы в цепи питания/зарядки акб, но чтобы убедиться в этом, надо было вскрывать колонку, до чего руки естественно не доходили.
Временно помогало переключение USB от ПК на USB монитора, либо на питание от повербанка.

Так получилось, что около недели колонка не использовалась.
После включения колонки после недели простоя, неисправность проявилась во всей красе - треск, писк и прерывания☹️

Это сподвигло меня на разборку и ремонт.
Разбирал по этому видео

Внутри находились две колонки, микрофон, аккумулятор и печатная плата с маркировкой 40-0a3106-mad2g
Схем на эту плату разумеется не найти, хотя и пробовал искать, а вот схем аудиоусилителей на базе микросборки TPA3130 от Texas Instrument навалом

Но схемы ничем не помогли, кроме разве проверки подходящего к микросхеме питания и отсутствия КЗ.
Вначале беглым, а потом и тщательным осмотром платы с лупой ничего стоящего обнаружить не удалось, кроме разве как-будто треснутым конденсатором C103

Конденсатор заменил, но это не помогло.
Решил проверить влияние аккумулятора на работу колонки, вначале попробовал включить колонку без внешнего питания от USB - включения не было.
Затем отсоединил аккумулятор и подключил USB - светодиодный индикатор светился красным, но колонка не включилась.
Затем вместо аккумулятора подключил ЛБП с напряжением 7.4 VDC - включения не было, затем подключил внешнее USB - включения также не случилось.
У АКБ помимо контактов "-" и "+" есть контакт NTC, чтобы схема понимала температуру li-on аккумулятора.
Вынул из коннектора АКБ плюсовые пины, подключил коннектор к плате и запитал схему от ЛБП - колонка включилась и прерывания с треском пропали😀
Не знаю, почему у меня до этого не запускалась колонка, но позже я запитал плату от ЛБП в разъем АКБ без NTC и все заработало также.
Методом теста установил, что при напряжении ниже 4.2 колонка выключается, а мой АКБ уже настолько износился, что при заряде его напряжение скачет от 3.5-6.8 вольт, поэтому и звук прерывался, т.к. колонка включалась и выключалась каждые полсекунды.
В итоге сделал небольшую доработку с помощью проводка - подал "+" от USB на "+" питания от АКБ.
Аккумулятор вовсе отсоединил, в надежде, что никогда-нибудь куплю новый.

Сейчас колонка работает от внешнего питания от USB монитора, напряжения 5 вольт хватает, но громкость максимальная разумеется уменьшилась, ранее колонку питало 7.4 вольта от АКБ.

Но здесь главное, что звук чистый и колонка снова в работе.
P.S. Фото платы с двух сторон.

Видео, для понимания работы аналогичного устройства

Ну и конечно сам фрагмент из фильма, надеюсь вам будет интересно.

Пока работы веду над прибором пространственного положения, дальше системы навигации, связи и контроля управления.

Не имея должных навыков в проектировании электронных плат и корпусов, пришлось освоить или повысить умея использования открытого ПО.

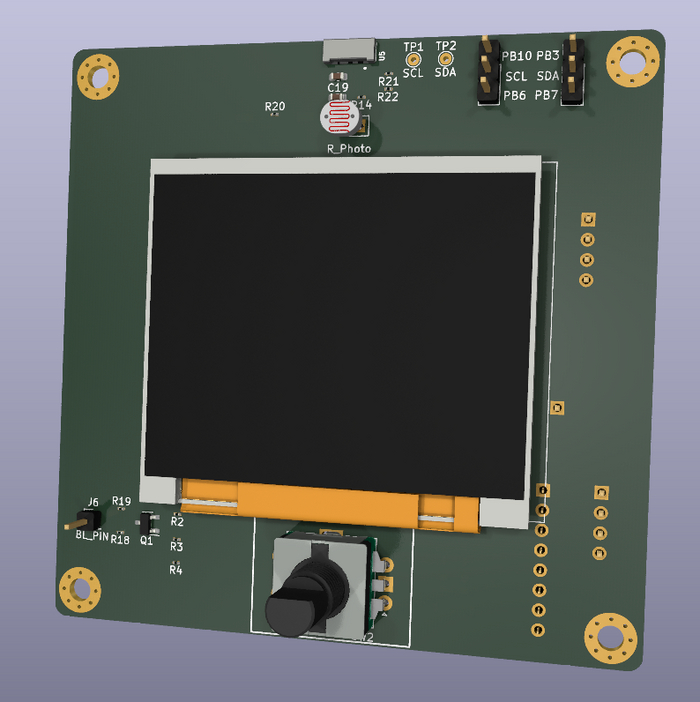

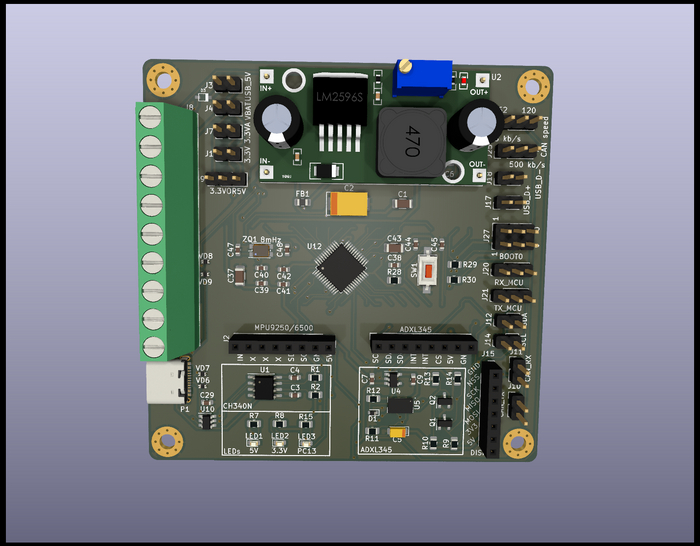

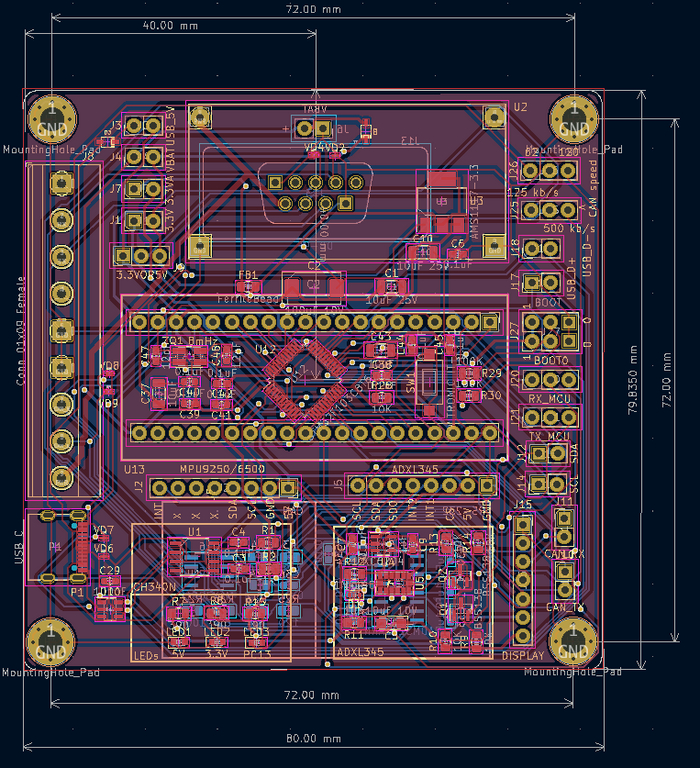

От идеи, перешел к практике, нарисовал схему, используя программу Kicad, решил использовать МК STM32 семейств F1 и F4.

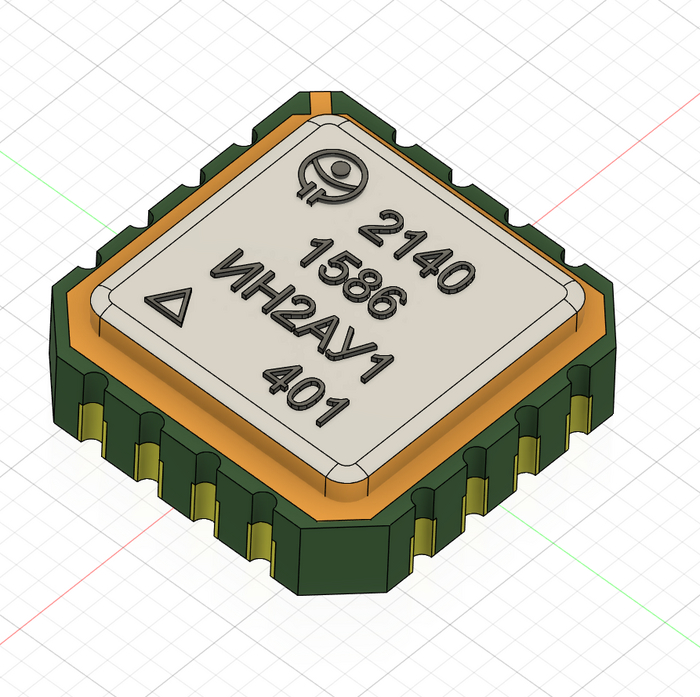

В планах также попробовать для "математики" вычислений применить МК миландра - К1986ВЕ1QI, но это чуть позже.

Чтобы получить печатную плату, нужно изрядно попотеть над ее проектированием.

Даже если плата отладочная и будет меняться в процессе разработки и отладки.

Основное в авиаприборах это вес и габариты, при этом качество получаемой информации должны быть точными и не иметь задержек.

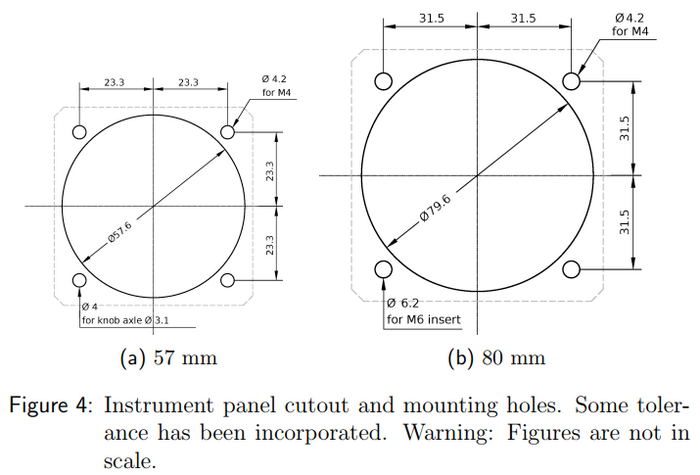

Если брать стандартные монтажные отверстия в приборных панелях, то это 57(2 1/4 ") мм и 80(3 1/8 ") мм.

Прибор монтируется "изнутри" приборки, в принципе за приборной панелью корпус может иметь любые габариты, но все же надо делать не очень большую и тяжелую штуковину.

Немаловажным фактором является питание от борт-сети, а это значения от 14 до 30 вольт DC.

Поэтому на плате прибора нужно предусмотреть размещение DC-DC преобразователя.

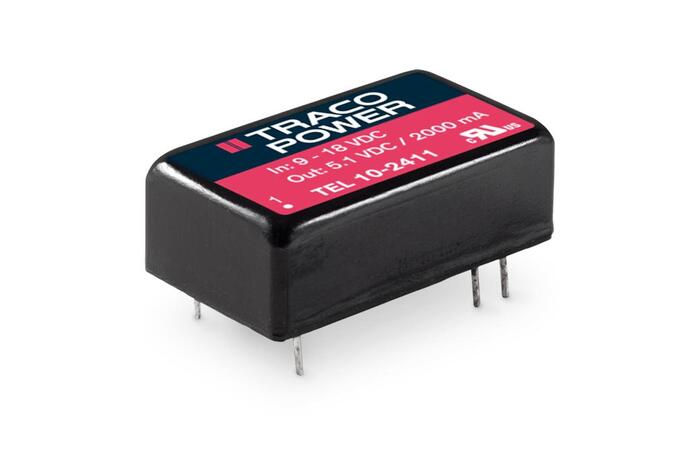

Traco Power отлично решение, я же смотрю в сторону российских производителей.

Основная задача прибора пространственного положения, или АГ(авиагоризонта), показывать собственно этот искусственный горизонт.

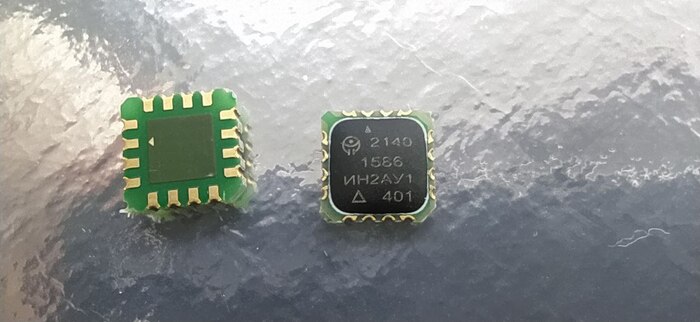

Для определения и ориентации необходимы датчики акселерометра и гироскопа и их размещение на плате.

Прибор будет "общаться" с другими системами по интерфейсам UART и CAN.

В планах использовать авиационную шину Arinc429, для работы с которой были получены образцы приемо-передатчиков у российского производителя.

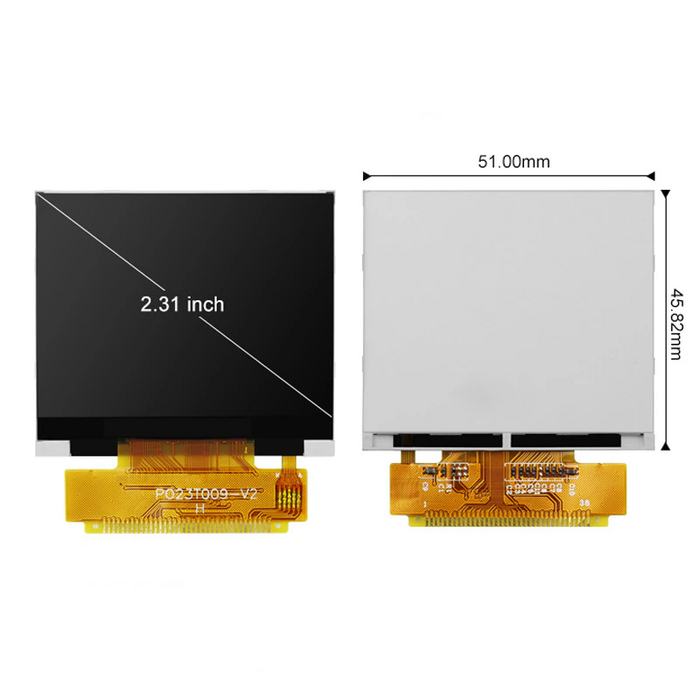

Достаточно важный вопрос выбора дисплея, т.к. это основной источник получения визуальной информации от прибора.

Здесь важна яркость дисплея, и ее значения не менее 500 нит и углами обзора 12 часов.

Взаимодействие с дисплеем, или его интерфейс это SPI или 8080-parallel.

Выбор производителя дисплеев сводится к китайским, т.к. выбор там большой.

Размещение дисплея в небольшом пространстве корпуса, есть компромисс между размером дисплея, отверстием в приборной панели и вероятностью повредить дисплей при монтаже.

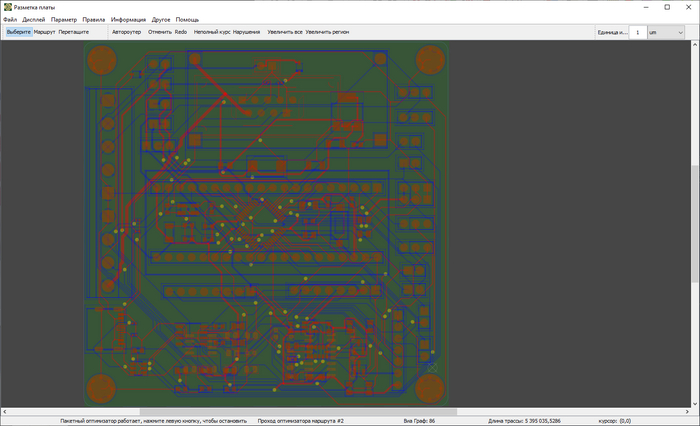

При проектировании и разводке печатной платы, больше внимания уделял схемотехнике, и расположению комплектующих на плате, трассировку выполнял в авто режиме, но все равно из-за плотности элементов, всегда приходилось 10% проводников разводить самостоятельно.

Но в целом autorouter экономит время, но есть особенности работы с ним.

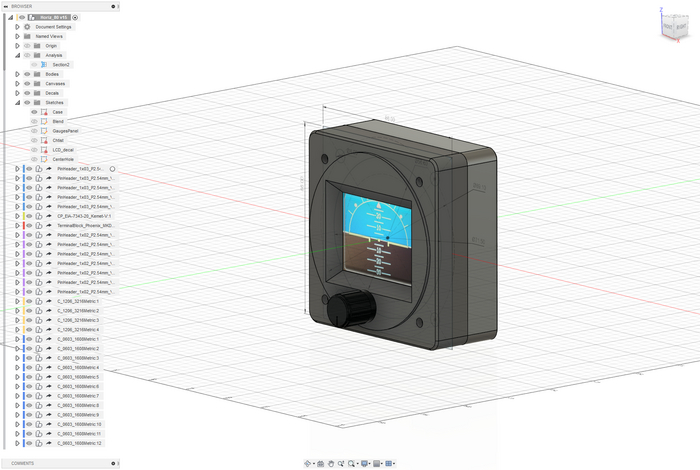

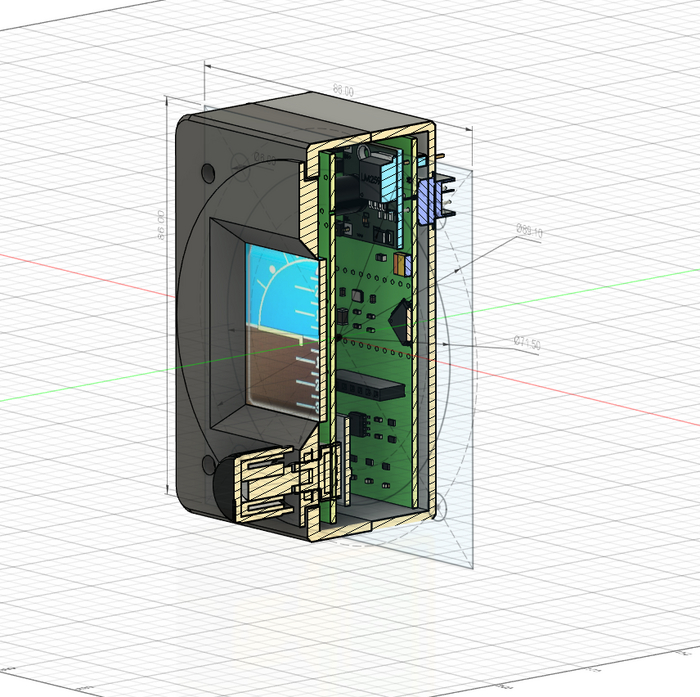

Корпус моделировал во Fusion 360, оформил доступ для стартапов и пользуюсь без ограничений.

Программа при должном изучении даст фору платным решениям и имеющим похожие баги и неудобства в работе.

Корпус для прототипа модульный, с возможностью доработки и отладки.

Также сделаю вообще бескорпусный вариант, две платы - бутерброд, соединенный стойками.

Как многие знают, электронное устройство это не только печатные платы с компонентами в корпусе, это еще и программное обеспечение или программа.

И здесь тоже свои сложности и преграды, начиная с обучения работы с каким-то датчиком акселерометра, отладки его фильтрации и математики для просчета сырых данных.

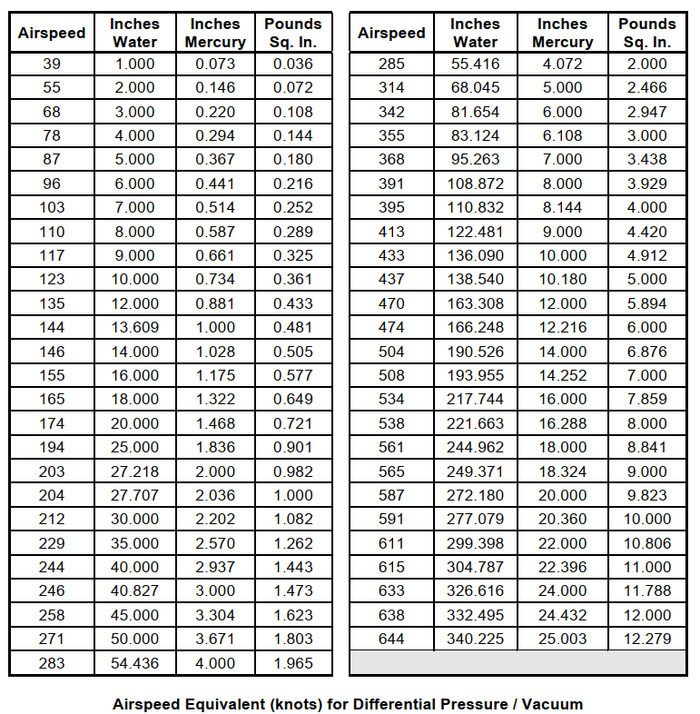

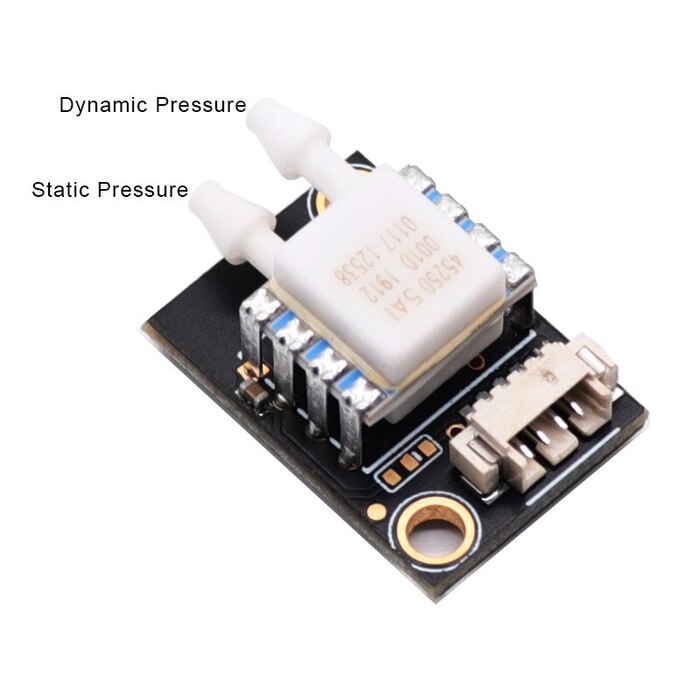

Планируется работа с датчиками абсолютного давления, для определения скоростей и высот полета.

Диапазоны измеряемых разниц давлений, это прямая зависимость стоимость датчика давления.

Но такие датчики пока у нас не делаются, и приходится выбирать из недорогих импортных и тестировать.

Учитывая тот факт, что все делаешь в одиночку, это создает временные задержки в прототипировании и отладке.

Поэтому никогда не откажусь от помощи грамотных инженеров или людей, кому интересна данная тематика.

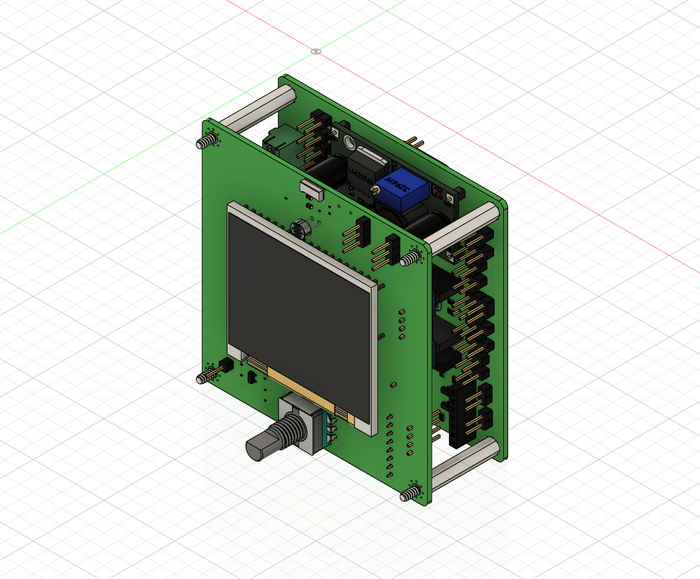

По ссылкам можно посмотреть модели в браузере, из программы моделирования.

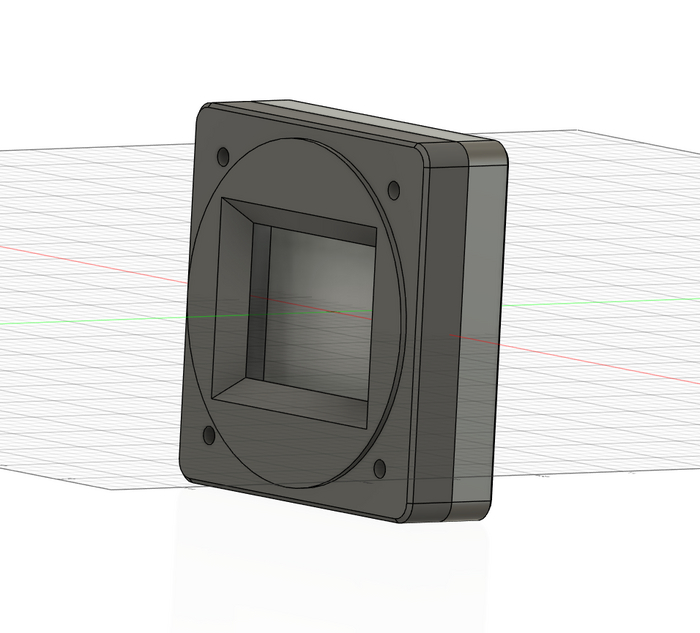

Прибор в корпусе
https://a360.co/3KNv7wk
Без корпуса(prototype)
https://a360.co/3Gz6H7f

Ну и безделушка, сделанная "на коленке", пока печатаются корпуса прототипа и делаются печатные платы.

Продавец который продает бракованные датчики.

https://aliexpress.ru/item/1005003603585446.html

Использовал метод изучения адресов датчика

https://github.com/cpetrich/counterfeit_DS18B20

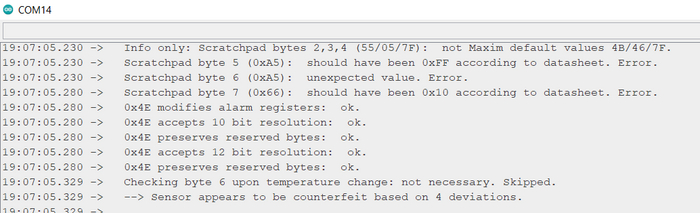

28-A5-E6-48-F6-86-3C-D7: ROM does not follow expected pattern 28-xx-xx-xx-xx-00-00-crc. Error.
Scratchpad Register: F0/01/55/05/7F/A5/A5/66/55
Info only: Scratchpad bytes 2,3,4 (55/05/7F): not Maxim default values 4B/46/7F.
Scratchpad byte 5 (0xA5): should have been 0xFF according to datasheet. Error.
Scratchpad byte 6 (0xA5): unexpected value. Error.
Scratchpad byte 7 (0x66): should have been 0x10 according to datasheet. Error.
0x4E modifies alarm registers: ok.
0x4E accepts 10 bit resolution: ok.
0x4E preserves reserved bytes: ok.
0x4E accepts 12 bit resolution: ok.
0x4E preserves reserved bytes: ok.
Checking byte 6 upon temperature change: not necessary. Skipped.

Sensor appears to be counterfeit based on 4 deviations - Датчик выглядит поддельным на основании 4 отклонений.

Как быть, мне нужен сенсор измерять температуру ОЖ в котле, а там до 90 бывает доходит...?

Какой сенсор герметичный посоветуете?

Спасибо товарищу @tutitututu, который подсказал как изменить код и не использовать библиотеки далласа, т.к. китайские сенсоры с ними работают коряво - #comment_242760686 и #comment_242763377

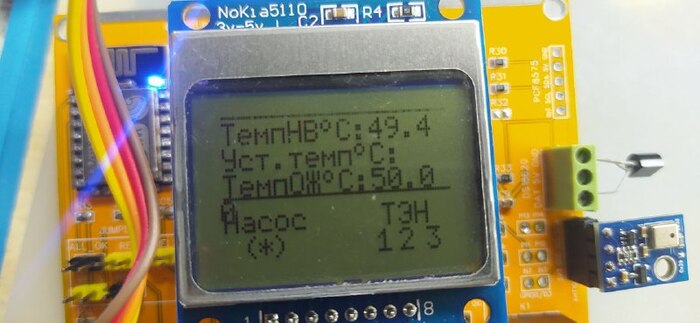

Теперь фиксация температуры равномерна на всем заявленном диапазоне.

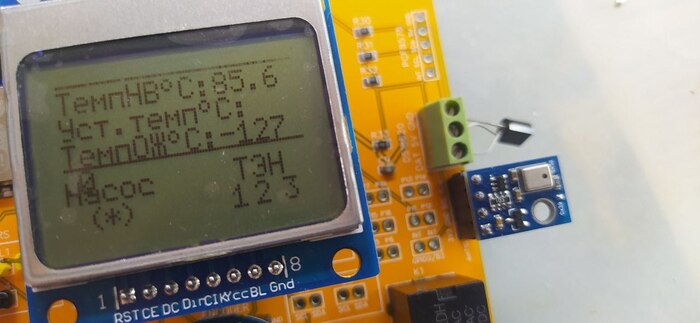

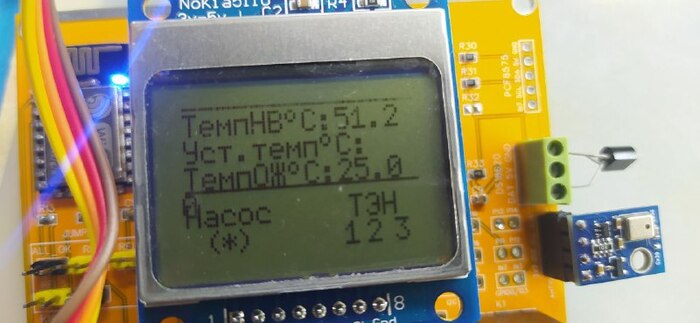

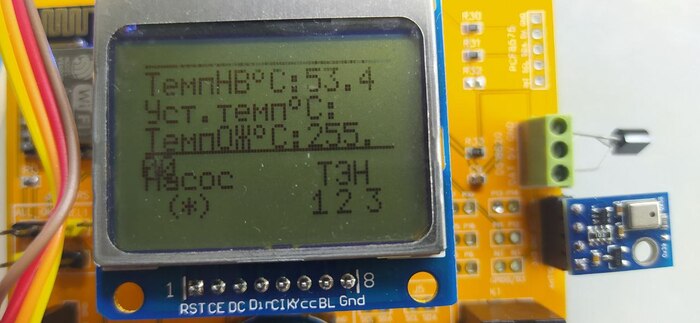

Странно то, что сейчас если нагретый до примерно 50 градусов сенсор обесточить(или обресетить контроллер), то датчик инициализируется не сразу, сначала показывает

значение 255

потом через 5-7 секунд показывает 25

а потом уже действительную температуру.

Но вероятно тоже надо с кодом поработать.
