Ремонт электроотвертки Bosch ixo
Давненько лежит данный агрегат
Собственно практически им не пользуюсь, но тут попался под руку и заметил, что очень медленно вращается выходной вал, зарядка эффекта не дала.

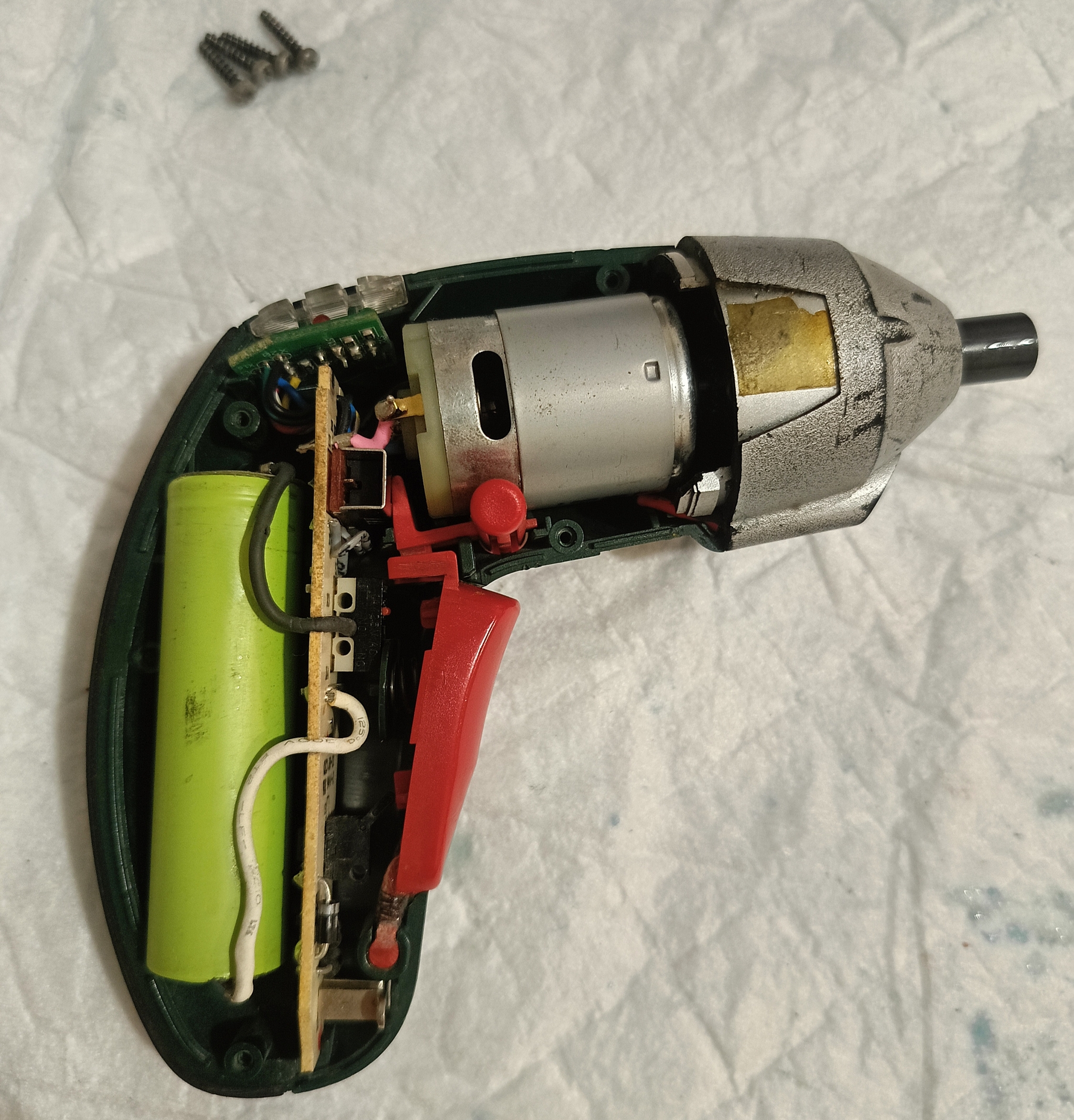

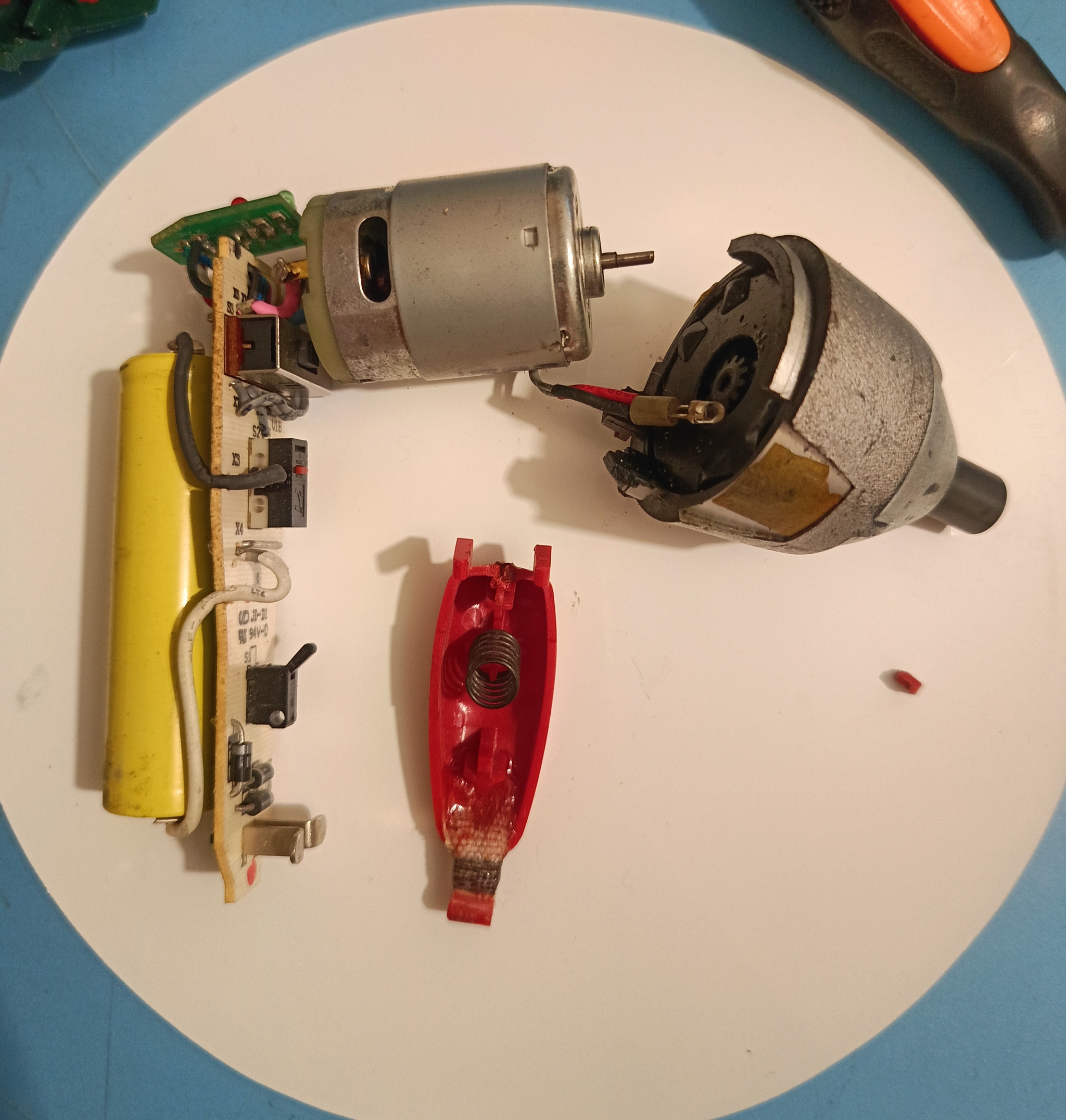

Разбираем, дефектуем

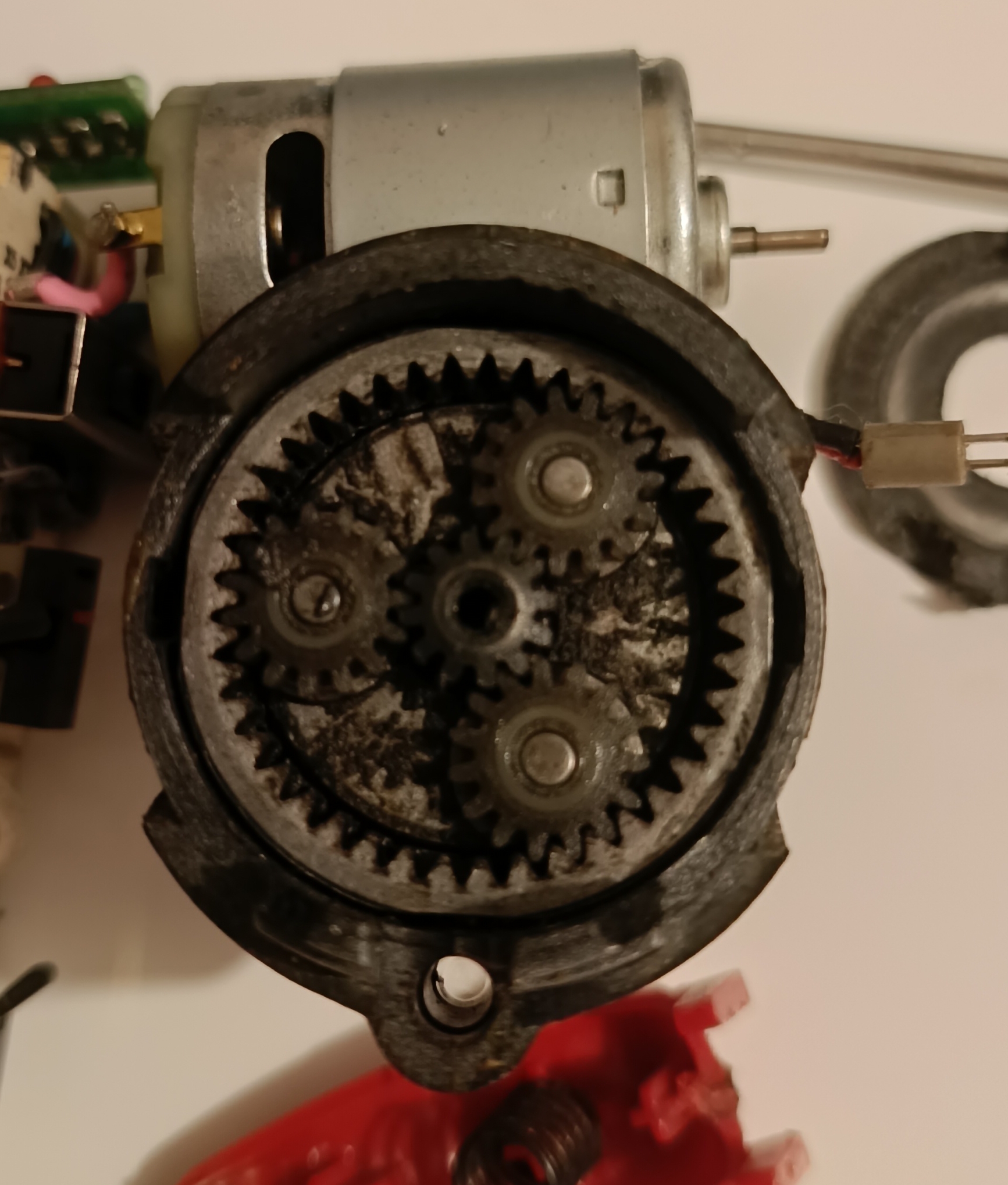

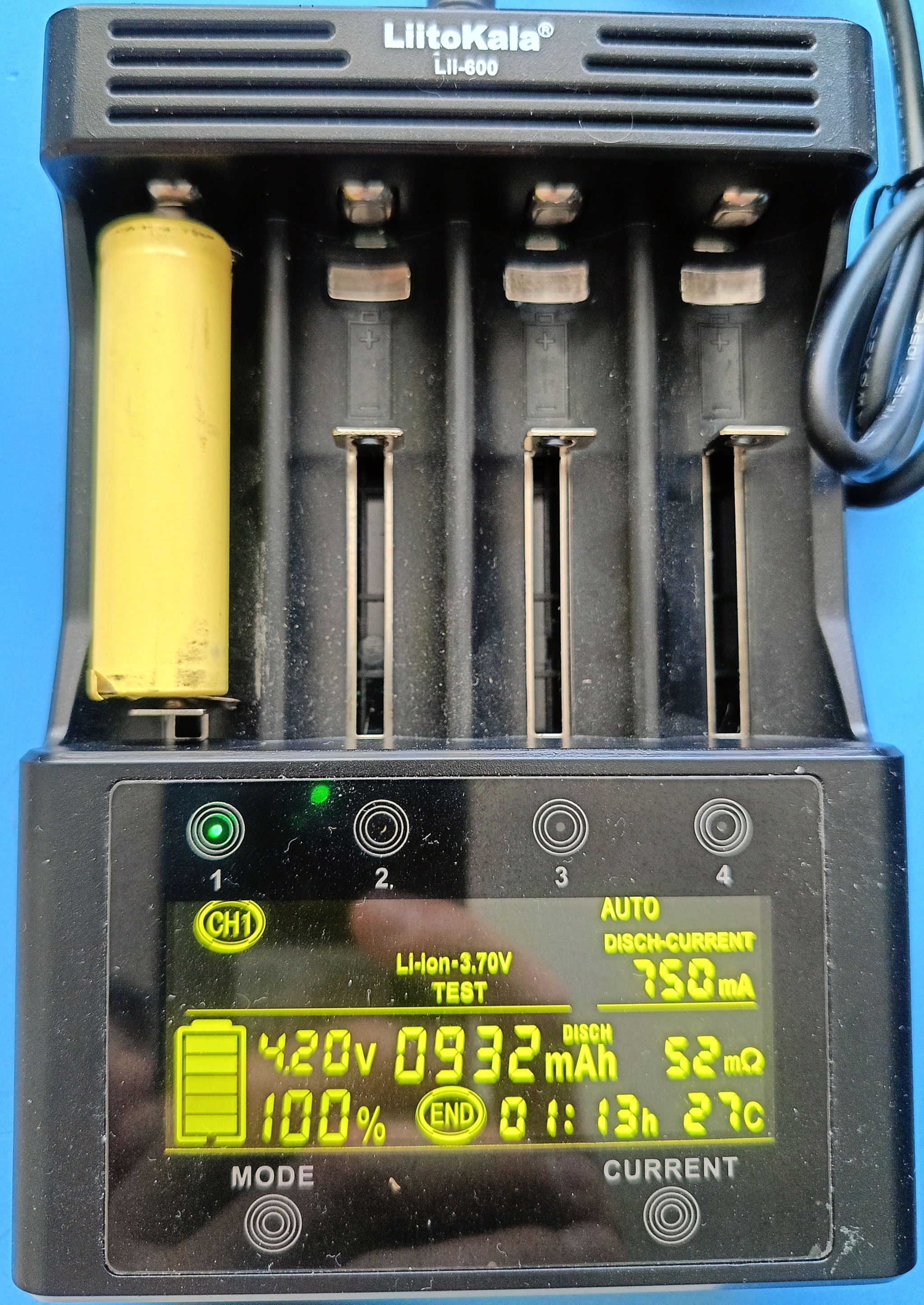

В редукторе смазка больше напоминает грязь, АКБ показал остаточную емкость в 900 мАч и сопротивление 52 мОма.

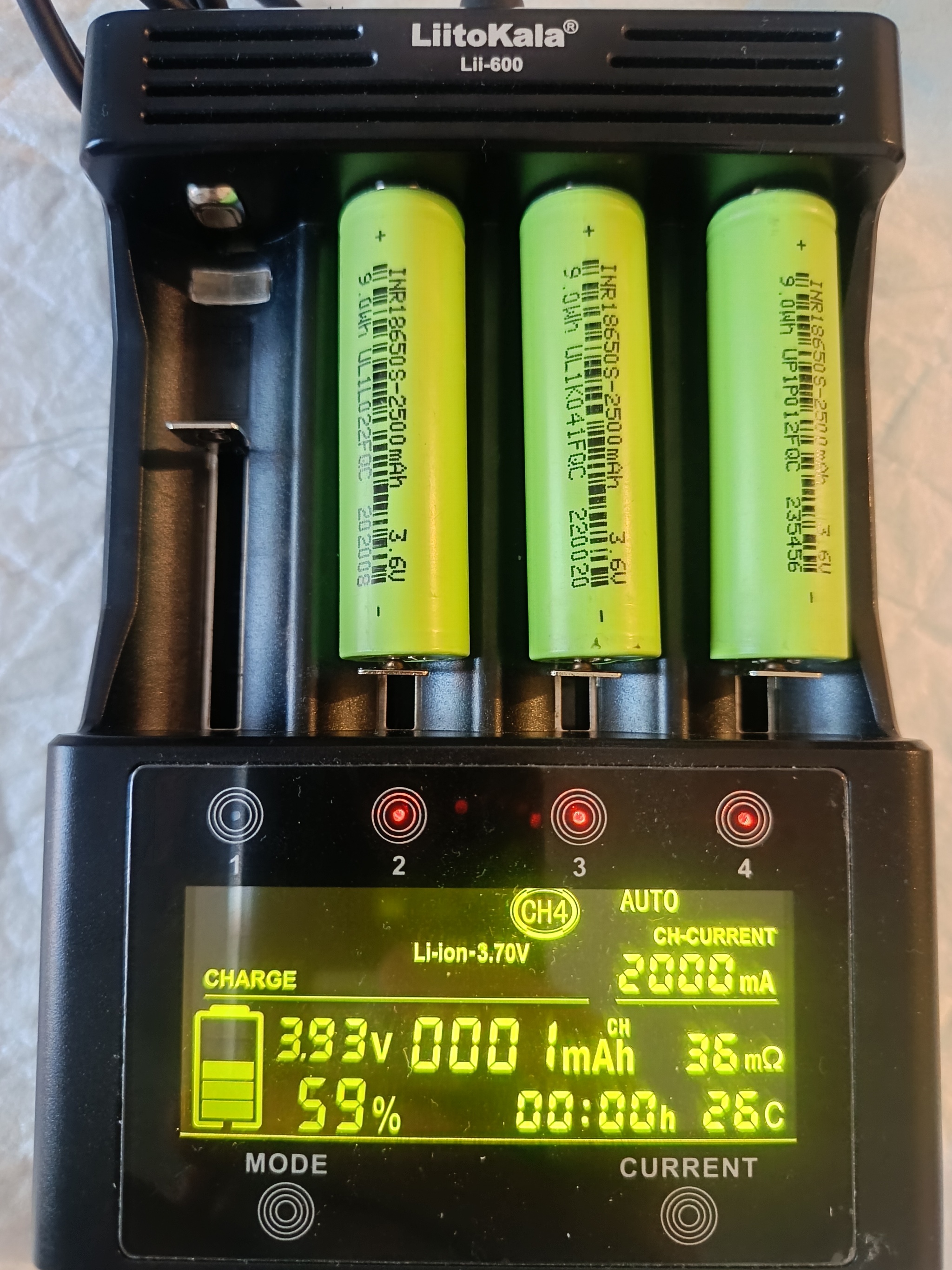

Из запасов выбираю АКБ поживее
Припаиваю, паяю быстро мощным паяльником с флюсом sanha, флюс отмываю спиртом

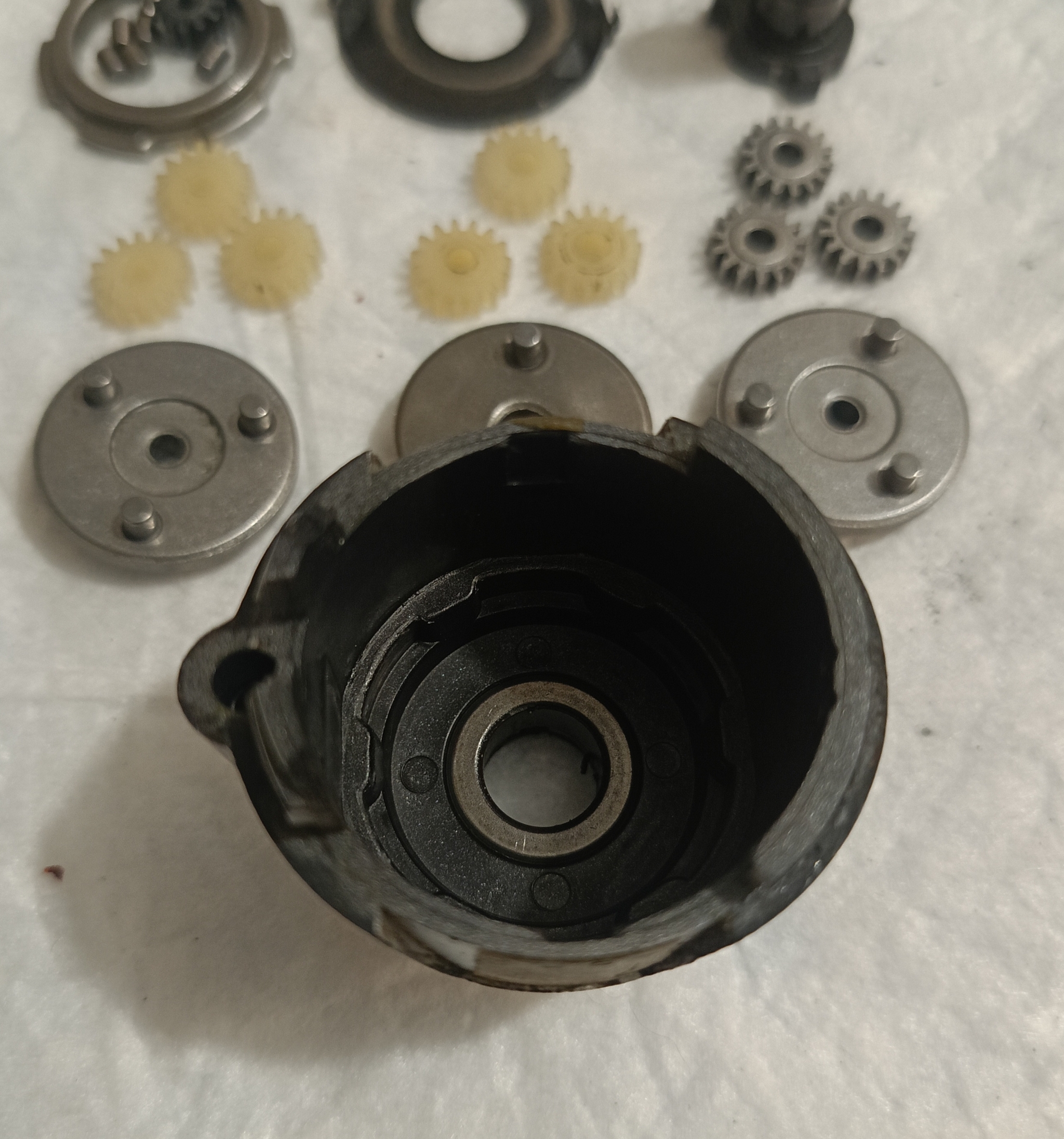

Редуктор моем, шестерни в хорошем состоянии
Выходной вал на втулке
Смазываю
Смазку заложил ВМП Авто Ultra0 + Mobil XHP
Проверил вращение без редуктора, в обратном направлении мотор крутит равномерно, а вот при прямом вращении, на слух такое впечатление что запускается на одних оборотах и затем обороты снижаются.

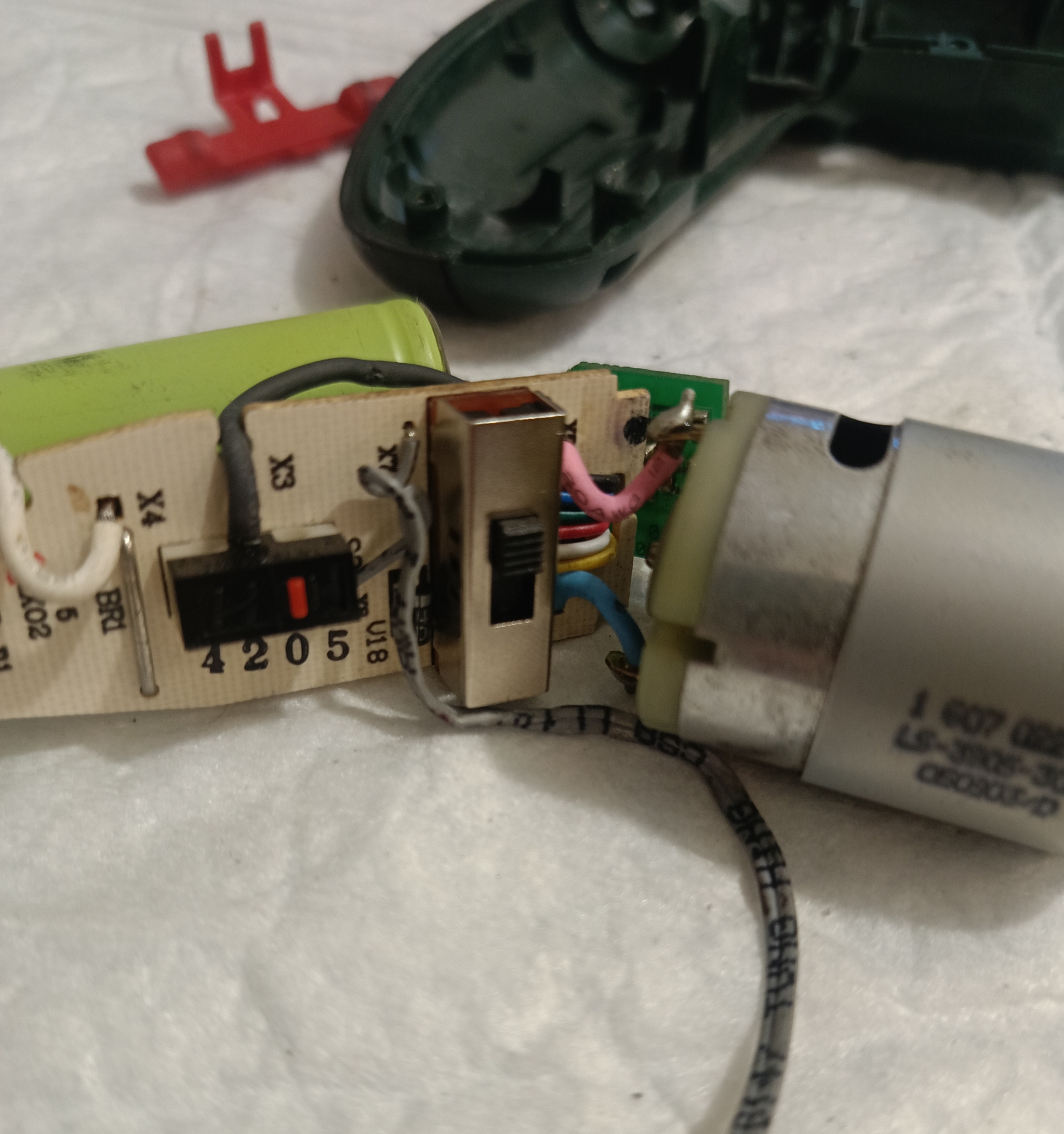

Переключатель отвечающий за реверс
Замерил сопротивление контактов переключателя реверса, в разных положениях мультиметр показывал значения 30-40 Ом.
В 2016 году я уже менял этот переключатель, он буквально сгорел.
Почистил, смазал
На это раз менять не стал, почистил шкуркой, помыл спиртом и смазал электроконтактной смазкой.
После процедур мультиметр стал показывать значения 0-0,5 Ом.
Запаял на место, проверил вращение и мотор не узнать, на слух крутит быстрее и стабильно в обоих направлениях.
Укладываю электрическую часть и редуктор в корпус.
Собираю, проверяю.
Зарядка идет, крутит в оба направления уверенно и стабильно.

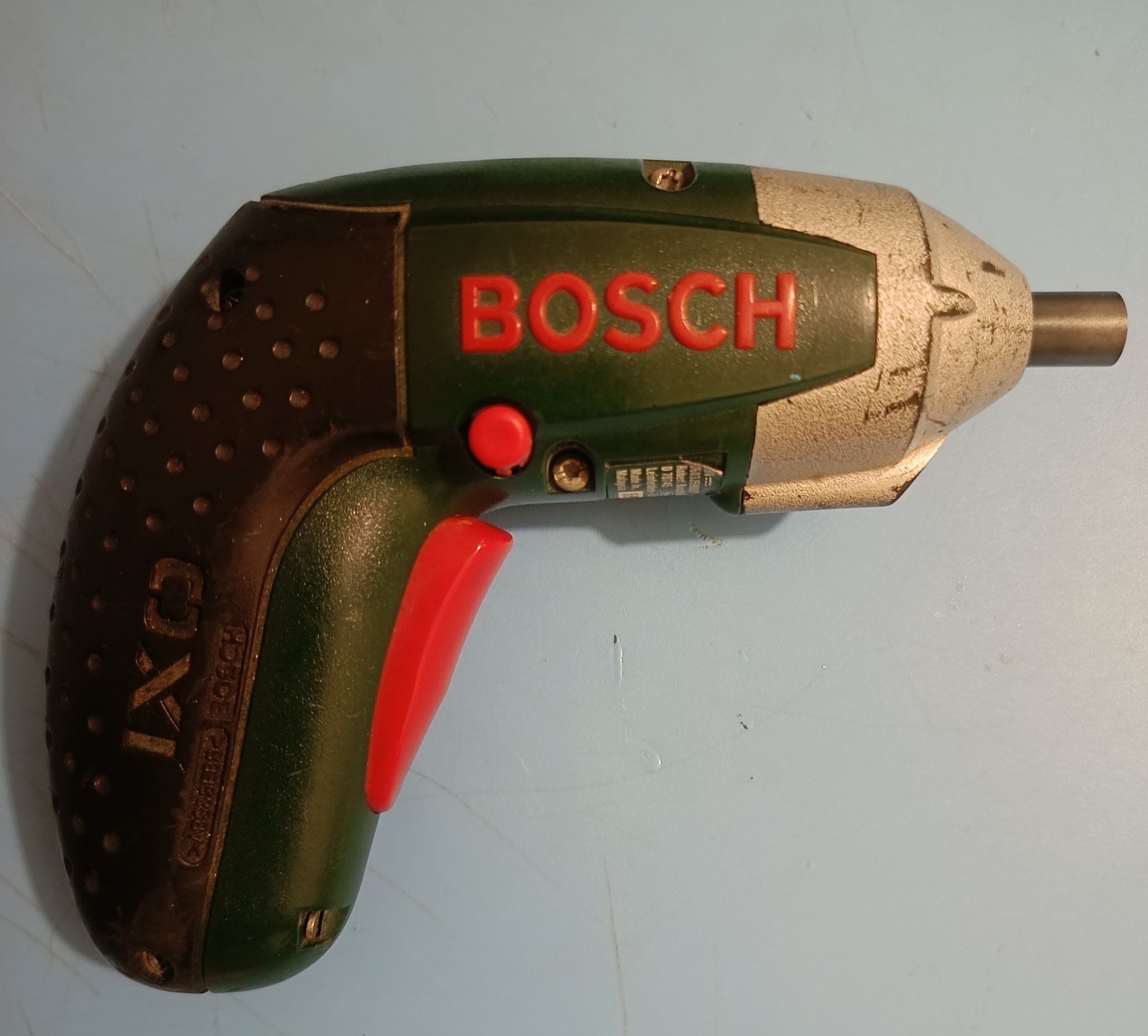

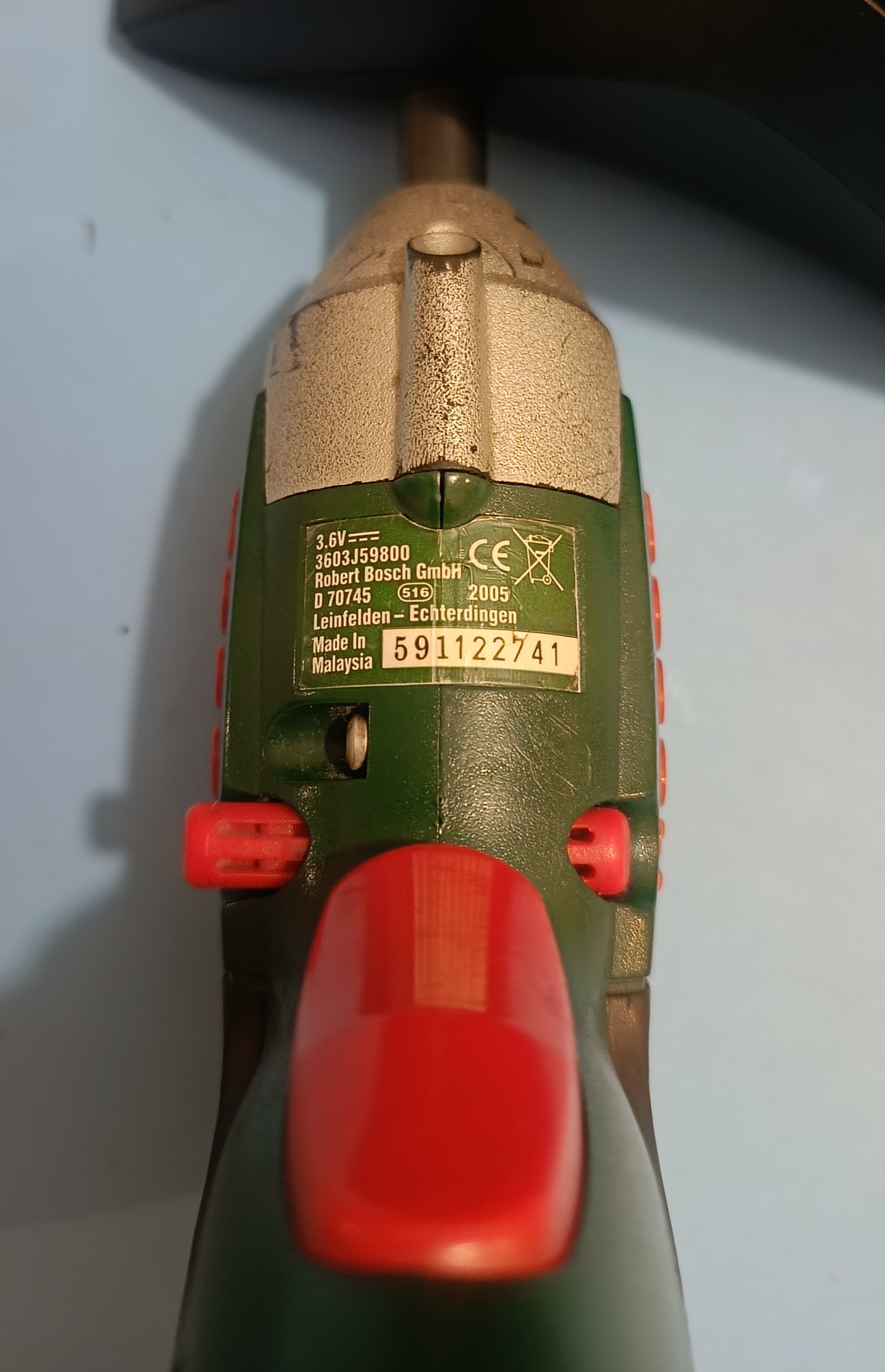

Электроотвертка 2005 года
Наклейку снимал при помощи фена.
Обратно приклеил на двусторонний скотч.
Спасибо за внимание, конструктивная, критика приветствуется.
UPD:
При замене аккумулятора я использовал пайку, производитель литиевых АКБ запрещает такой метод соединения.
Для безопасного соединения нужно использовать контактную сварку либо использовать элементы с уже приваренными пластинами под пайку.
Вот такие к примеру:
Смотри, что есть на AliExpress! VariCore VTC6 3000 мАч 18650 литий-ионная батарея + никелевые листы за 492 ₽ - уже со скидкой -64%
Спасибо за конструктивную критику.
Так что это инструкция как не нужно соединять литиевые АКБ.
