Ремонт MSI B150I Gaming Pro AC⁠⁠

Читателю привет

Обратился пикабушник с вопросом "делаю ли я материнки?"

Иногда делаю, зависит от поломки и платы в основном

Вопрос у владельца был простой: "можно ли спасти такое?"

Так должно стать понятнее

В общем, слоту плохо, вернее его на плате больше нет, точнее осталась его половина в виде контактов

Надо поменять слот под карточку, потому что он тут целых 1 штука

Удалю все контакты, которые остались в плате, поднотовлю место и отмою

Вот такого "ёжика" собрал по итогу

Только теперь включу плату хотя бы до картинки со встроенной графики, хоть владелец и сказал, что она рабочая, но мало ли

Отлично, вроде живое, продолжаем тогда

Поискав на донорах целый слот чёрного цвета в исправном состоянии я его демонтировал с платы

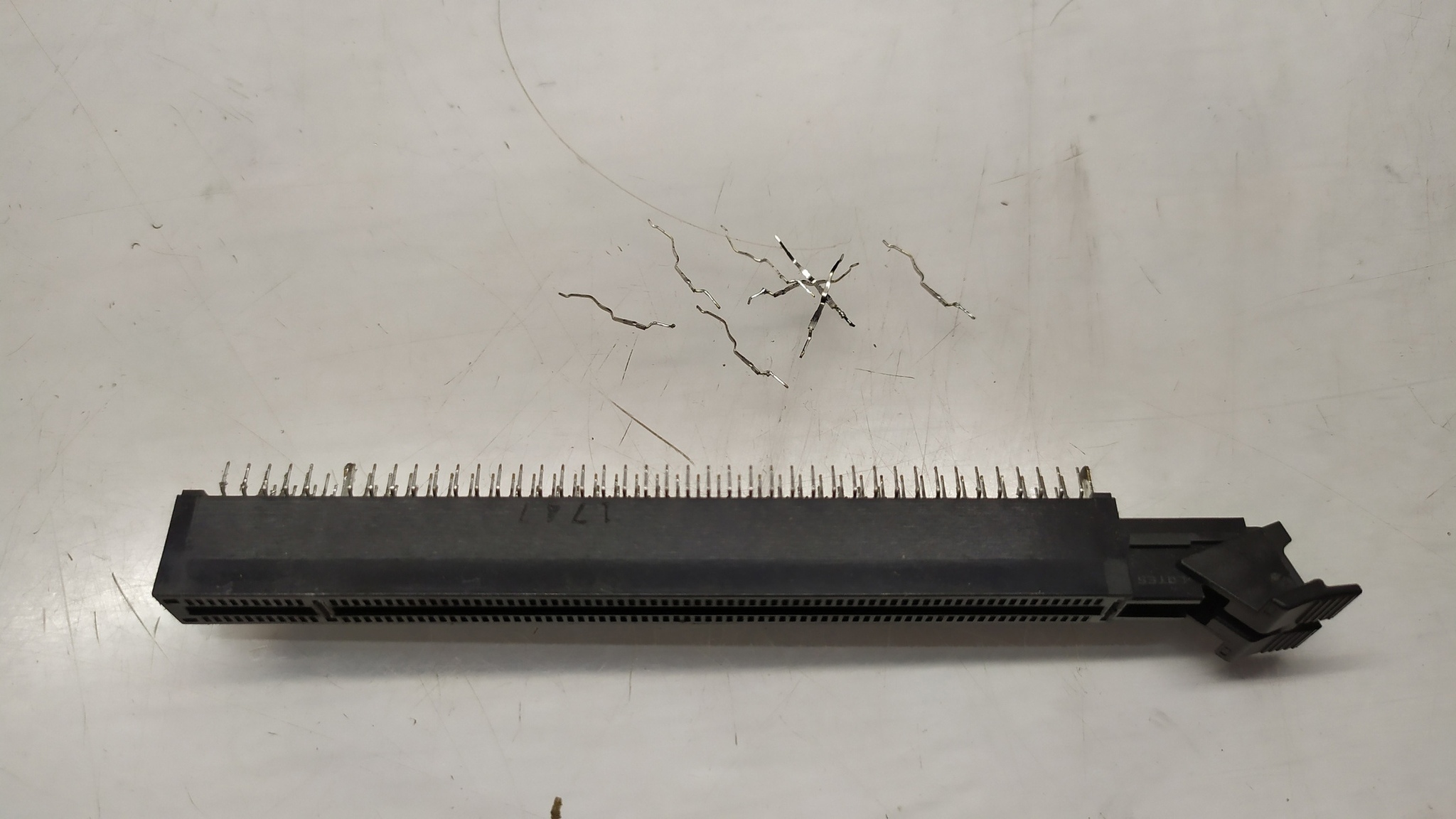

Немножко неудачно только, часть контактов не захотела вылезать из другой платы и осталась в ней, поэтому их вытащить пришлось отдельно от слота

Вот эти негодяи, которых придётся вставить на свои места в слот, а потом установить его в плату

Все контакты установил обратно, теперь можно впаять его в пациента

Исправный слот припаян на плату и готов к работе

Проверять тут на саом деле нечего особо ,кроме режима работы видеокарты, должно быть написано х16, что по факту и есть, значит нормально

На этом всё
