Ремонт компрессора с головой LB75
Буэнос диас, уважаемые. Я наконец-то откинулся из очередного бана по политической статье и у меня таки есть что вам показать и рассказать.
Есть у меня компрессор с головой LB75 - трёхцилиндровый, трёхфазный с ресивером на 100 литров. Неплохая штука, в целом. Эксплуатировался он у меня лет 13, думаю, и в итоге что-то ему поплохело. Симптомы таковы: качает оооочень долго, давление в 10 очков не набирает (отчего и качает долго), неприятный звук при работе. Вывод? Надо покупать новый. Но раз всё равно покупать - надо попробовать расколупать этот и... ну вдруг получится. Забегая вперёд: всё удалось, работа заняла часа 4.
Начинается ремонт с приобретения прокладок. Прокладки, кстати, тут же оцифровал, так что в следующий раз просто вырежу сам на лазере те, какие нужно, т.к. комплект очень расширенный.
Далее, собсвтенно, мойка и разборка. Мыл без фанатизма, чисто чтобы было.
Ну и дефектовка. Во-первых, внутри нашлась бумажка. Неожиданно, надо отметить. Учитывая, что компрессор прям всю жизнь в одних руках и точно не ремонтился - получается, это такое качество сборки на заводе.
Цилиндры в приличном состоянии в целом. Хон сохранился, задиров особо нет, хотя всякие дефекты, разумеется, есть.
Поснимал клапана и разложил их по порядку, чтобы не перепутать. Ржавенькие. Жалкие...
Теперь по очереди мою всё в ультразвуковой ванне.
А то, что помыто - ставлю на плоскошлиф и шлифую привалочные. В данном случае, шлифуется горшок сверху.

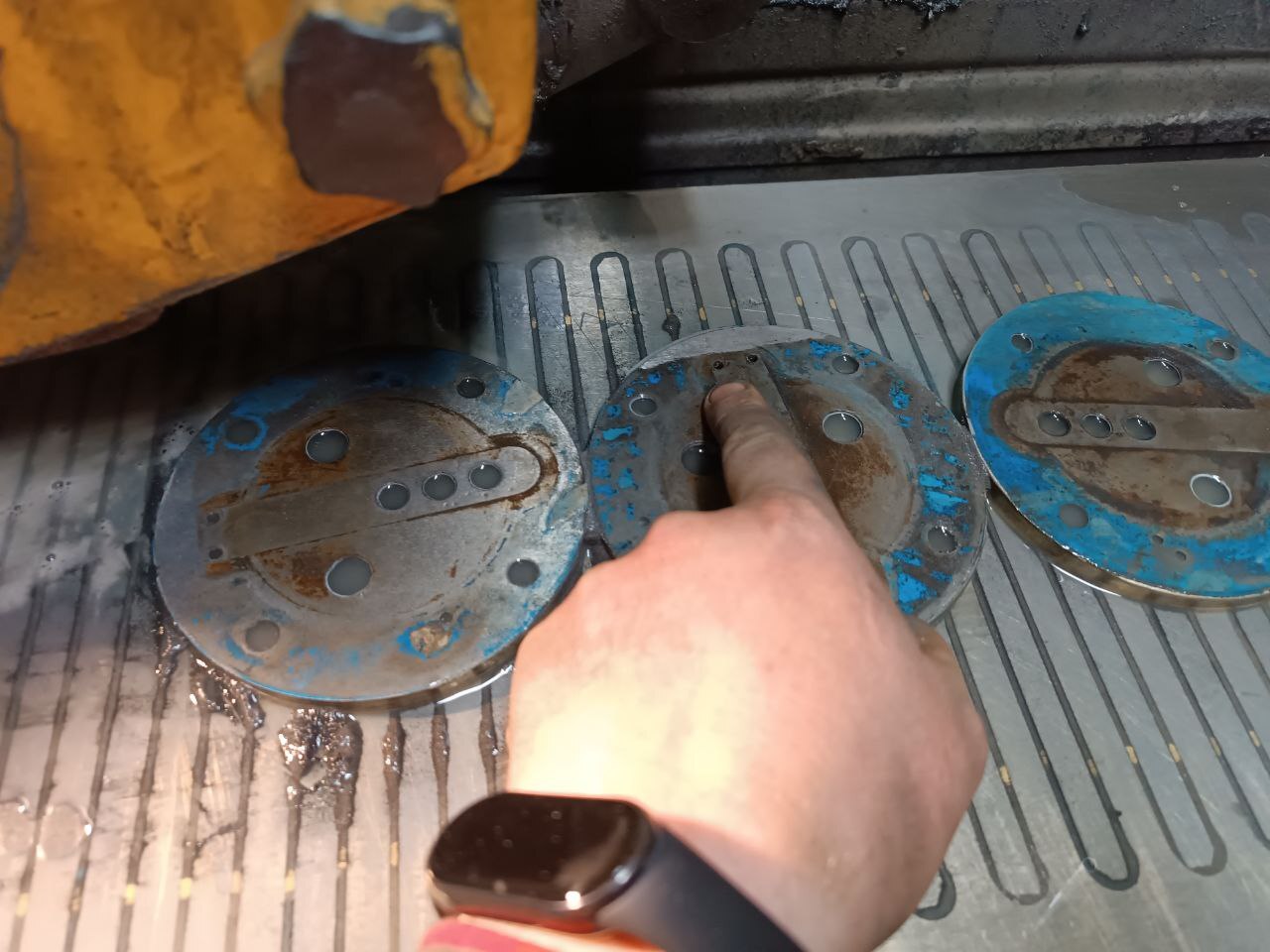

Клапанные доски по заводу весьма причудливы геометрией. Т.е. вон я пальцем показываю, где уже начался съём - это наивысшая точка из трёх досок. Остальное - провалено вниз.
Впрочем, сняв примерно 0,7 мм удалось добиться одинаковой толщины, плоскостности и чистоты поверхности.
Ну и вощем, всё шлифованое и мытое выглядит вот так. Думаю, несколько лучше, чем было на заводе. :)
Сборку показать весьма сложно, потому что это процесс. Однако, можно показать результат:
Итого, что получается:
- плоскошлиф
- ультразвуковая мойка
- опционально СО2 лазер для резки прокладок.
и четыре часа времени дают возможность текущего ремонта компрессора. Работает тихонечко. С таким "сытым" звуком. Насасывает давление уставки довольно шустро. Я доволен.
