Ремонт гирлянды "Бахрома"
Решил помочь кому-нибудь в ремонте гирлянд по типу "Бахрома". Ибо сам столкнулся с такой проблемой, а Интернете только ремонт китайских с блоком переключения режимов.

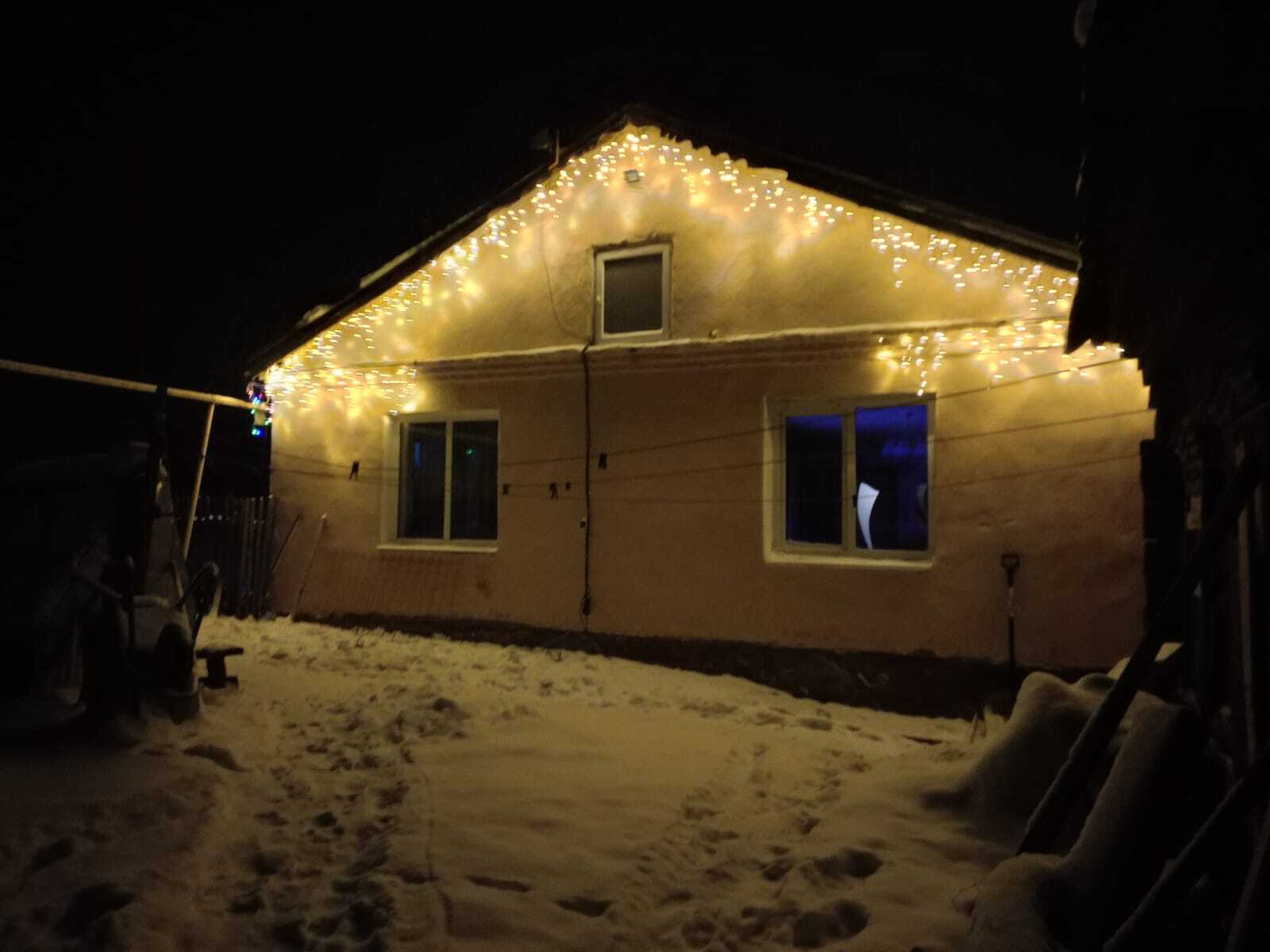

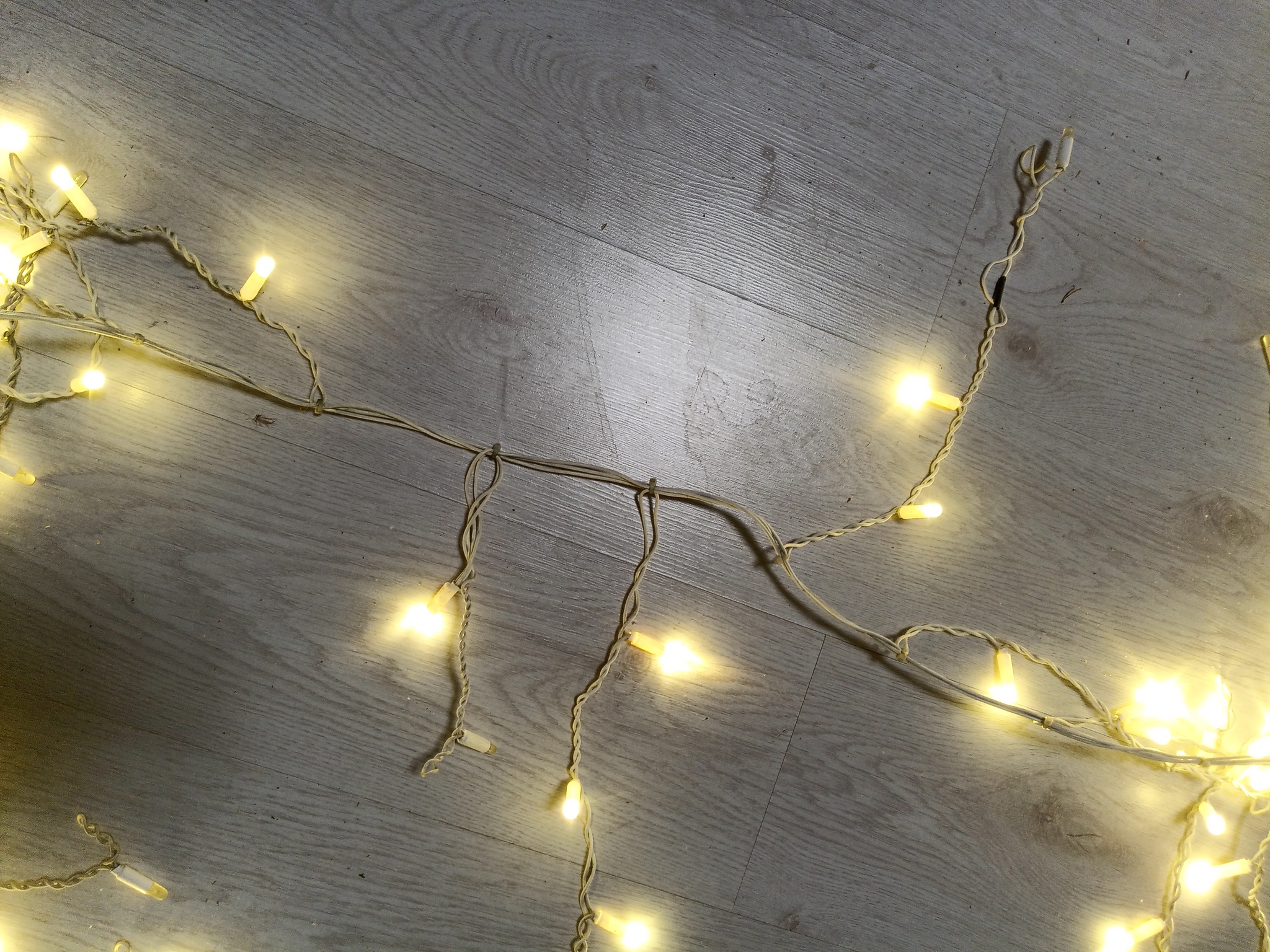

У самого висит такая гирлянда составленная из 3 штук
А неделю назад получил заказ на ремонт 50 таких гирлянд.

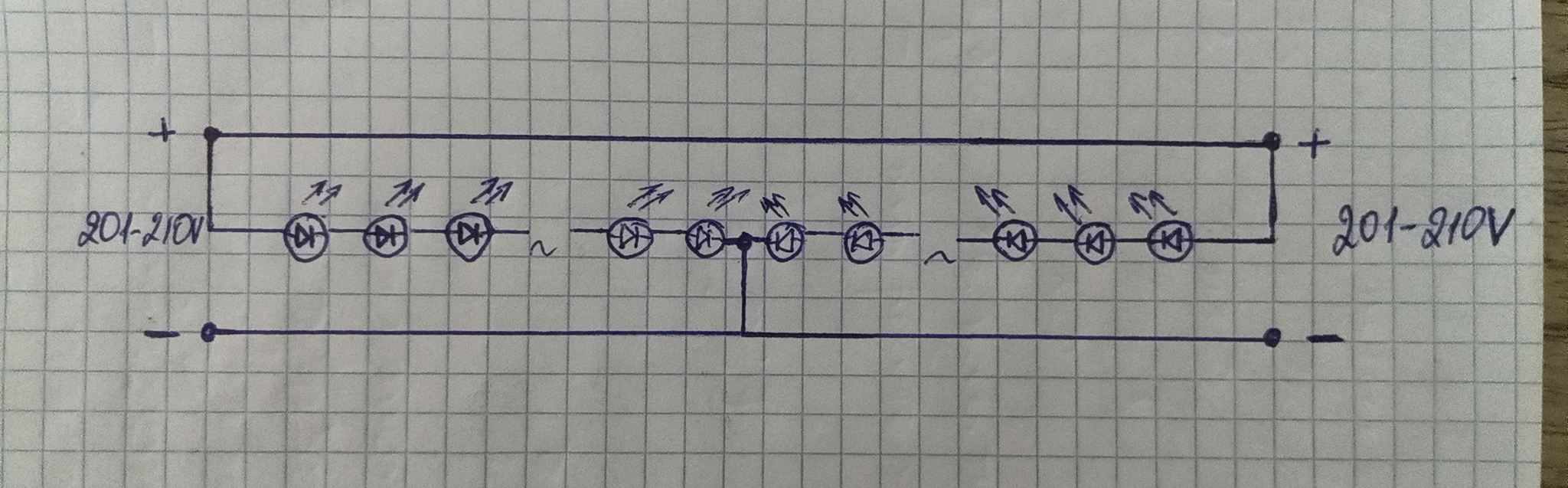

Приступим. Методом "тыка" выяснил напряжение каждого светодиода 3,0В-3,6В по 0,06Вт. В гирлянде их 176 ( у меня так было), по 88 в каждой параллели. Соединены они так:

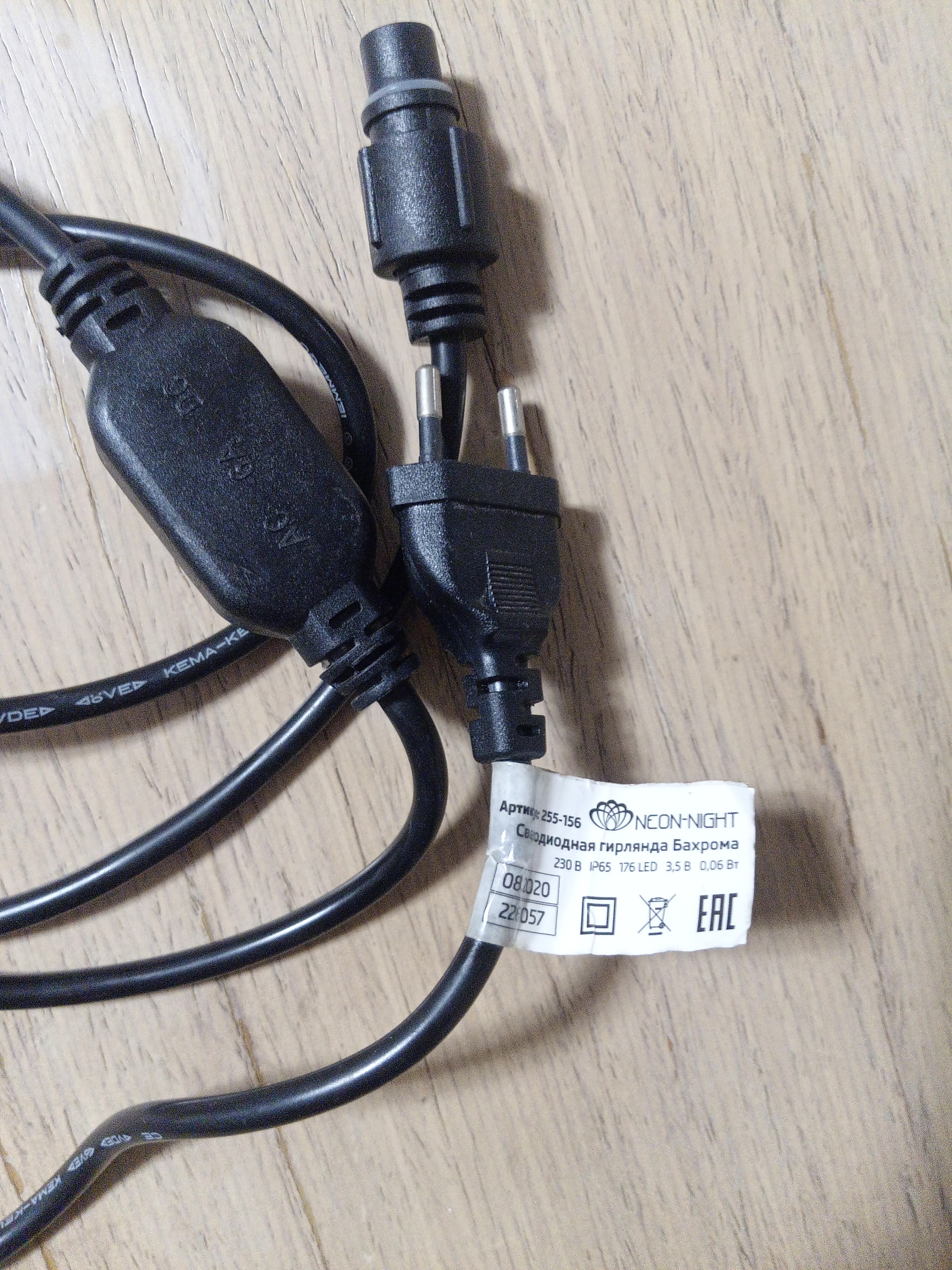

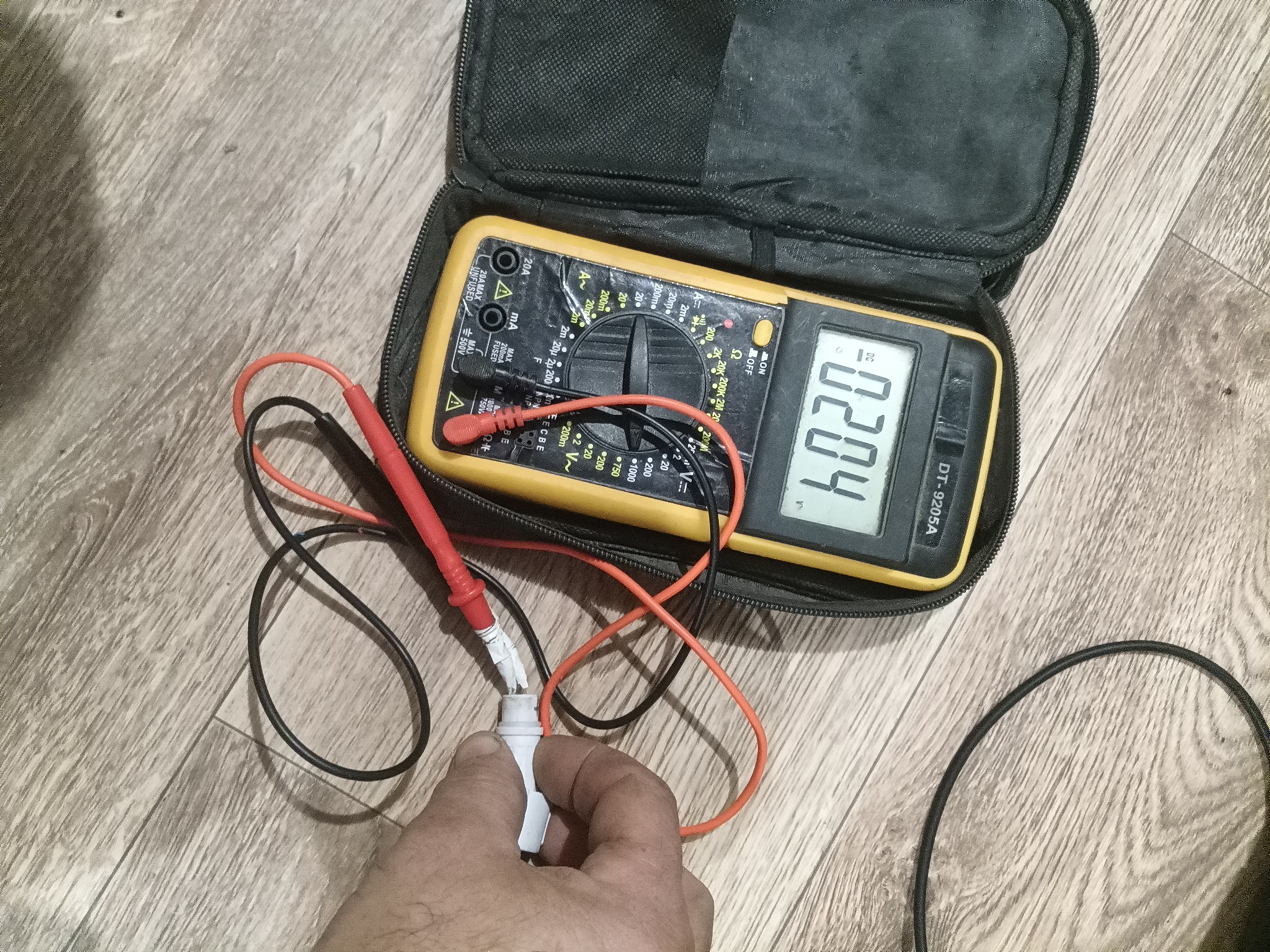

Подключена гирлянда к выпрямителю питания (вход - переменное напряжение 220-230В, выход - постоянное напряжение 201-210В), собранному в блоке
Теперь проблемы
1) Банальный обрыв провода. Лечим: ищем +/- , вставляем термоусадку, пропаиваем
2) не горит 1- несколько светодиодов. Лечим: срезаем перегоревший, меняем с "донора" целый. Подсоединяем к проводам. Не горит? Меняем направленность. Не бойтесь, светодиод не перегорит от кратковременного неправильного подсоединения. И опять термоусадка, пропайка. Можно удалить вообще 1-3 светодиода, но не более. Для прошаренных соединяем анод к +, катод к -.
3) обгоревшие контакты вследствие попадания влаги.. Тут гирлянду или в доноры, если обгорели первые контакты. Или соединять ее последней, если обгорели конечные контакты

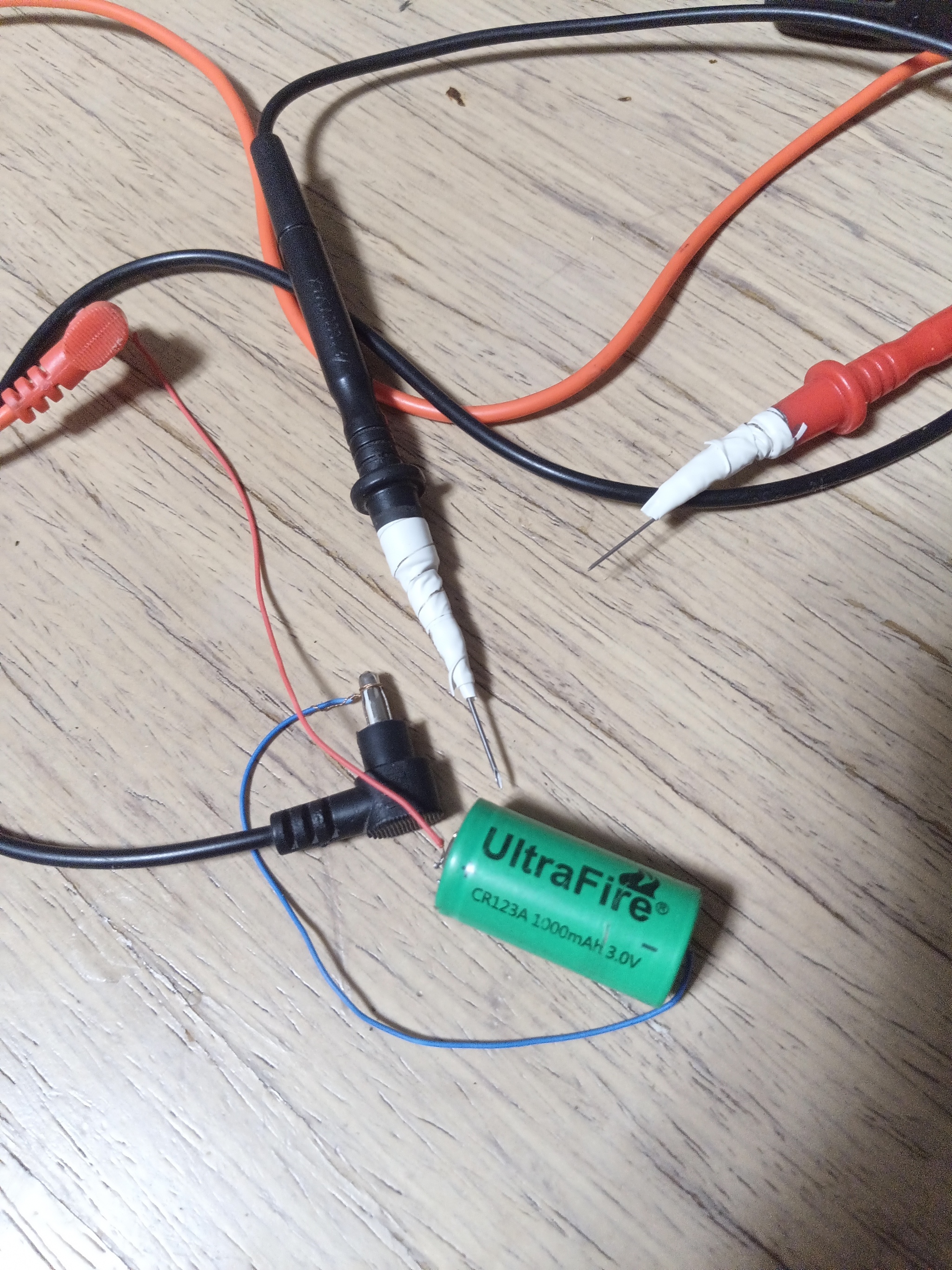

4) Самый проблемный. Не горит половина гирлянды, или вся. Обрывов нет нигде.на входе и выходе напряжение есть. Тут нам помогут иглы от шприцов и батарейка на 3В (или блок питания на 3В). Соединяем проводки с иглами и с контактами батарейки.
И начинаем прозванивать каждый светодиод гирлянды от начала ее параллели (с начала гирлянды или с конца, в зависимости от того, какая часть не работает)
Все от того, что один или несколько светодиодов перегорел на обрыв, а не на замыкание как в 2 случае.
Находим, но не радуемся. Так как перегоревший светодиод может помочь перегореть и другим в этой ветви. Ищем. Меняем.
В итоге радуемся.
