Ремонт аккумулятора DEWALT XR FLEX VOLT 9Ah 18-54v
В первом своём посте я показывал как заменить все элементы аккумулятора DEWALT XR FLEX VOLT 9Ah 18-54v Ремонт аккумулятора от шуруповерта DEWALT XR FLEX VOLT 9Ah 18-54v
В этом посте я хочу показать как заменить всего один вышедший из строя элемент.
Имеем аккумулятор
DEWALT XR FLEX VOLT 9Ah 18-54v

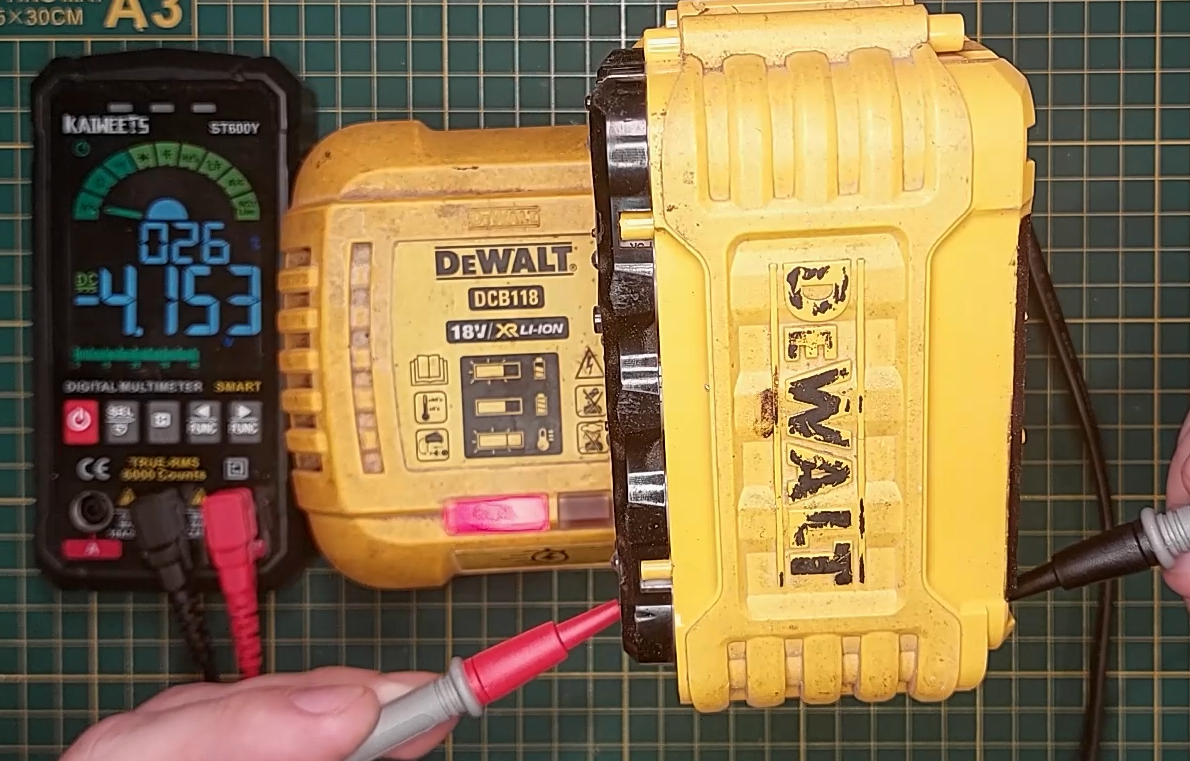

Неисправность: по окончанию зарядки зарядным устройством , индикатор уровня заряда батареи показывает 1 деление.
Эта неисправность сразу наводит на мысль что какой-то элемент уже заряжен до напряжения 4.2V и дальше данный аккумулятор заряжаться не будет (не позволит BMS)
Разбираем и меряем напряжение на отдельных элементах.
Убеждаемся в полной зарядке нескольких элементов 4,15V
Наблюдаем полный обрыв банки, т.е. 0. такая банка уже не восстановится, сколько не тыкай её лабораторником , заряд она уже не возьмет .
Для ярых фанатов всё восстановить скажу что успешные случаи зарядки такого элемента бывают, но не сейчас и не в качестве ремонта, это таблетка для неизлечимо больного.

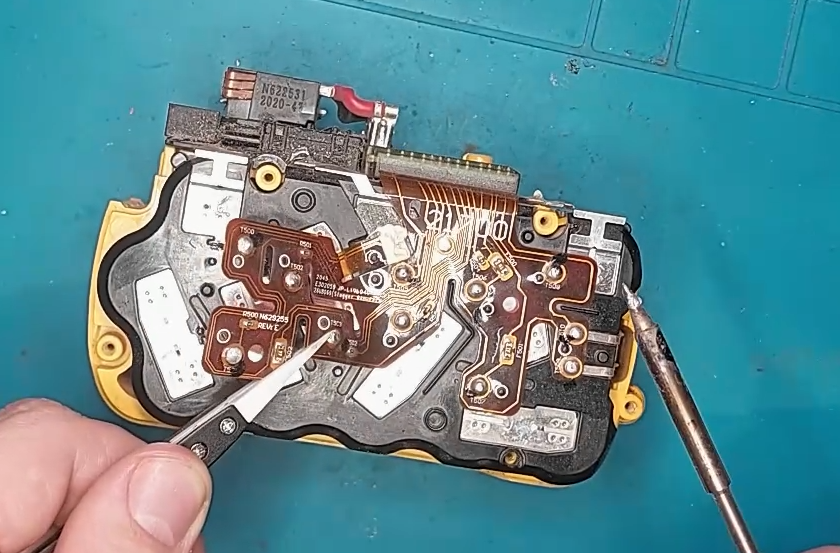

Отпаиваем шлейф BMS платы

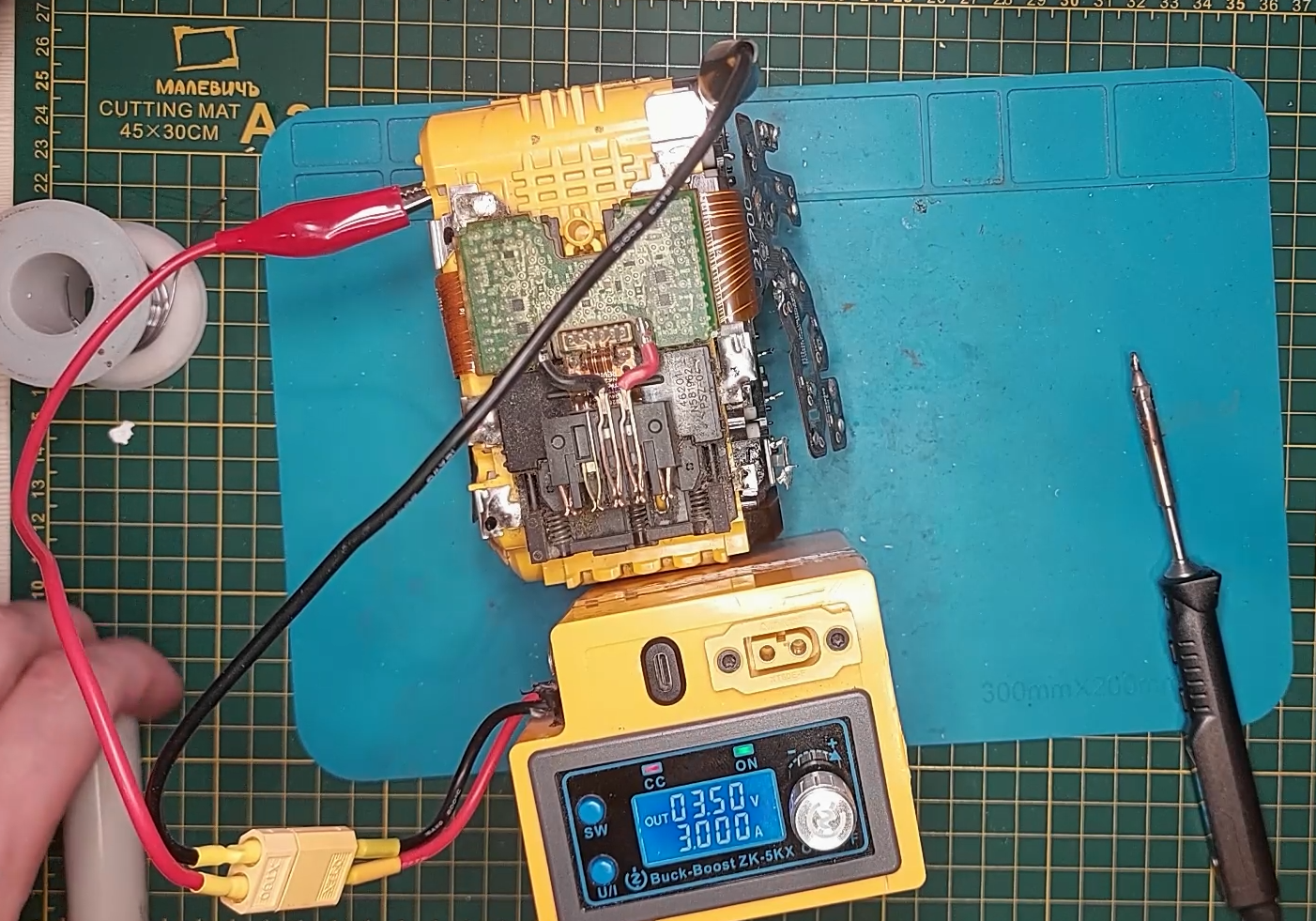

Параллельно можно помочь себе из будущего и подзарядить отдельные группы банок до примерно одинакового напряжения с помощью ЛБП

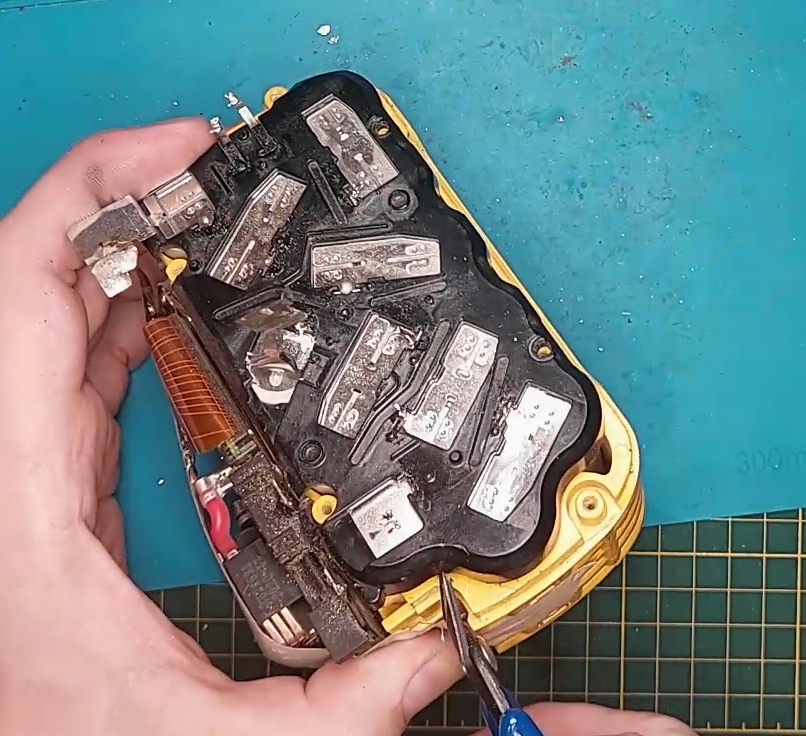

Далее аккуратно отдираем ленту на элементе который нужно заменить

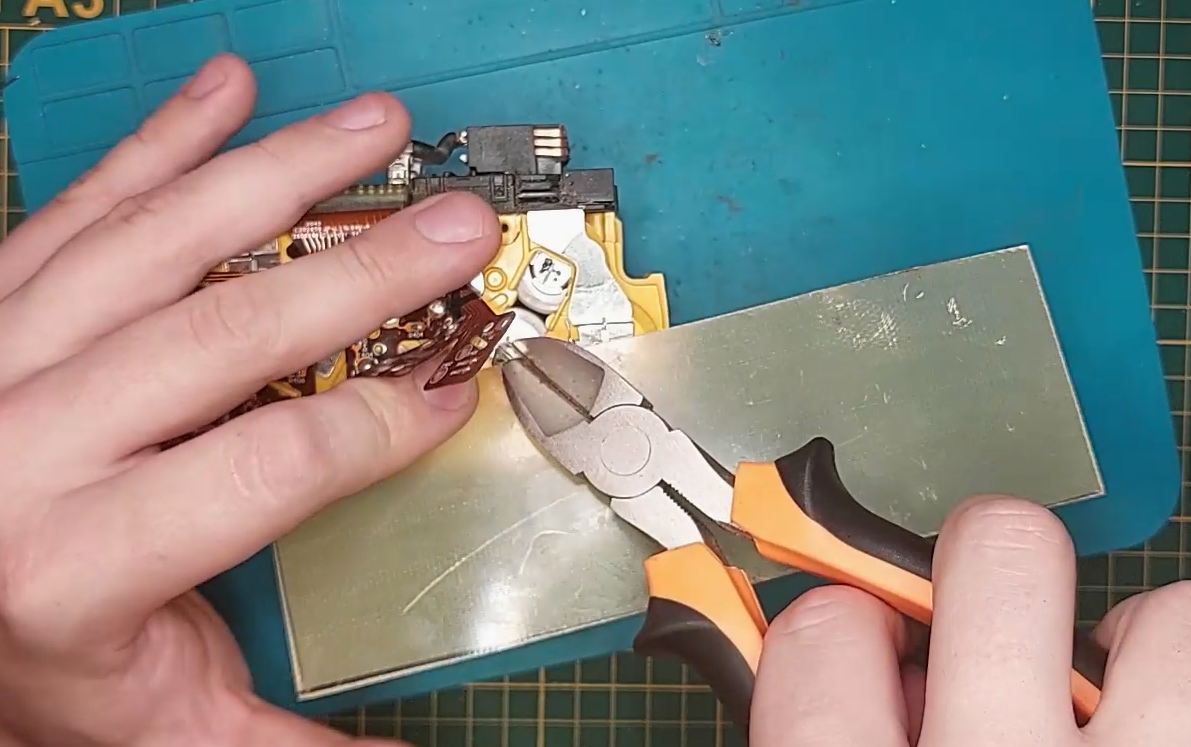

В данном случае можно сэкономить время и деньги и немного осквернить пластик

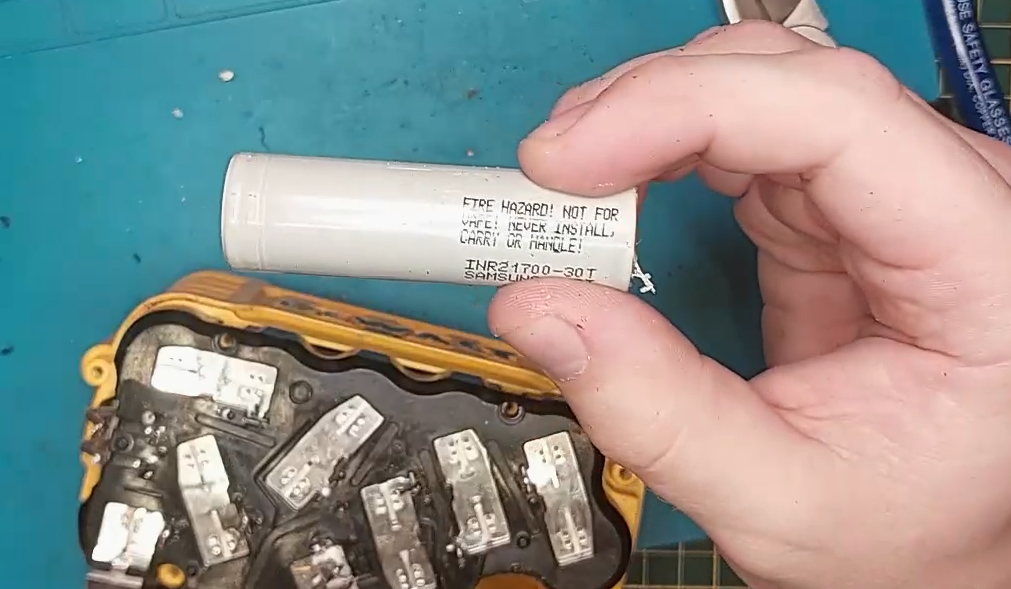

Достаём неисправный элемент
Ставим точно такой же по характеристикам! (только в таком случае мы можем заменить всего лишь один элемент)
Я буду ставить живой, протестированный аккумулятор который остался при ремонте из прошлого поста, да он б/у, но только так , либо меняем всё на новое. Цена ремонта обычно очень важна для заказчика, поэтому исходя из этих условий он выбрал обойтись малой кровью и заменить всего один элемент.
Осталось дело за малым, ставим аккумулятор на место и привариваем лентой как было.

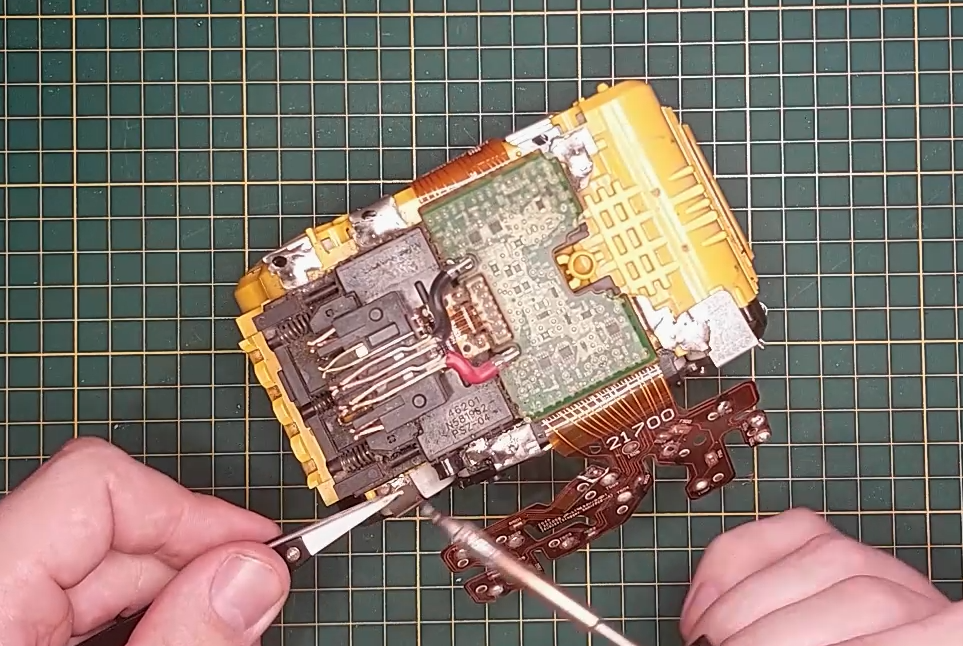

Припаиваем к плате.
Если напряжение одинаковое на всех до единого элементах данной сборки (что очень вряд-ли) то можно припаять шлейф BMS платы и собрать всё в обратном порядке.
Но это не наш случай, в данном случае необходима балансировка.
Если интересно расскажу в следующем посте как сделать балансировку на примере данного аккумулятора (то еще занятие если честно)
Более подробно про данный ремонт можно посмотреть в видеоролике.
