Разбор поддельной зарядки Xiaomi 67W⁠⁠2

Такими зарядками завалены все маркетплейсы. На их продвижение не жалеют денег и благодаря хорошей марже и большим объемам продаж все это отлично окупается. Ну а что в реальности получает пользователь – рассмотрим в деталях.

Вообще, найти оригинальную зарядку Xiaomi на том же Ozon достаточно сложно. По запросу «зарядное устройство Xiaomi» первая настоящая зарядка мне попалась лишь на 17-м месте. Ну а в первой сотне выдачи оригинальных было всего три. Но это не точно, потому как определял подлинность по цене – если она в 3-5 раз ниже оригинальной, то, к гадалке не ходи, это подделка.

Часть подделок отмечены зеленой галочкой и меткой «Оригинал». Хотя, тут ни для кого не секрет, что эта галочка никакого значения не имеет. Вот тут описывал пример, когда отметка «Оригинал» с брендом Makita стояла у шуруповерта со стикером Makta на корпусе и кейсе.

Рассматриваемый сегодня экземпляр – топовая по продажам зарядка, купленная на Ozon специально для разбора. Я периодически покупаю всякие подобные штуки и пишу про них в телеграм. А в этой статье будет облегченное саммари по различным поддельным зарядкам Xiaomi, что мне попадались.

Итак, если глянуть в карточку товара, то везде будет указано, что зарядка выдает именно 67 ватт.

А также есть заверения о поддержке фирменной технологии Mi Turbo Charge.

Что в коробке

Внешне коробка не пытается скопировать оригинал, ограничиваясь лишь неким общим сходством.

В какой-то момент Xiaomi начали клеить на коробки защитные наклейки с голограммами и специальной областью, где под стираемым защитным слоем указан код проверки подлинности. Поддельщики давно скопировали эти голограммы и создали собственный фейковый сайт проверки. Ссылка на него записана в QR-коде на защитной наклейке. Один из вариантов такой наклейки на поддельной зарядке можно увидеть на этом фото:

А вот тут я писал про поддельный пауэрбанк Xiaomi, где наклейка была более качественной. Подозреваю, что наклейки также делают несколько разных компаний специально по заказу всевозможных поддельщиков.

Внутри коробки не оказалось буклетика, зато обнаружился тусклый USB-светильник мощностью 0,5 Вт.

Светильник положили, чтобы сократить число возвратов среди любителей мелкой халявы. К слову, у фейкового планшета, про который писал недавно на Pikabu, для задабривания покупателей в коробку положили шикарный набор: хороший чехол, Bluetooth-клавиатуру, USB-мышь, стилус, переходник на microUSB и миниатюрную Bluetooth-колонку. Так что, бесплатного сыра сыпят в мышеловку от души, и халявщиков жаба задушит нести все это назад продавцу, даже если с планшетом будет что-то не так, как они ожидали.

Сама зарядка достаточно точно копирует оригинальную.

Если положить ее рядом с настоящей, наверное, отличия найдутся. Но я сравнивал по фото и каких-то явных различий не обнаружил. Однако есть один признак, который работает в большинстве случаев – это пятый контакт в разъеме USB для работы Mi Quick Charge.

Он находится на самом краю контактной площадки. Если перед вами зарядка Xiaomi мощностью 67-120 Вт (MDY-12, MDY-13) с единственным разъемом USB-A, в котором нет пятого контакта – это подделка.

Тесты

Начнем с определения поддерживаемых протоколов быстрой зарядки. Понятное дело, что с разъемом USB-A никакой поддержки PowerDelivery быть не может. Остальные популярные протоколы на месте, но все они ограничены напряжением 12 В.

Теперь тесты мощности. В 5-вольтовом режиме удалось выжать 3,7 А, что дало нам около 17,9 Вт. Максимальную мощность удалось получить при переключении на 12 В. Ток в этом режиме составил 1,6 А, а мощность – 18,2 Вт.

Но есть еще нюанс – по фото выше видно, что зарядка перегружена, поэтому реальные устройства вряд ли будут брать от нее более 16 Вт.

Теперь посмотрим на пульсации. Когда речь идет о питании электроники, все опираются на стандарт ATX. В соответствии с ним пульсации не должны превышать 50 мВ для 5-вольтовой и 3,3-вольтовой шин и 120 мВ для 12-вольтовой. Измеряются они с максимальной токовой нагрузкой.

Тут мы видим размах пульсаций в 320 мВ в 5-вольтовом режиме, что в 6,5 раз выше нормы. Как скоро эта зарядка угробит подключаемые к ней устройства, сказать не берусь, лишь констатирую, что в качественных зарядках пульсации находятся в диапазоне 20-80 мВ. В зарядках уровнем пониже – до 130 мВ. Когда пульсации перешагивают за 400-500 мВ, на подключенных смартфонах и планшетах могут наблюдаться глюки в работе тачскрина.

Что касается нагрева, то тут, на удивление, все не так плохо. За 30 минут работы под полной нагрузкой (~18 Вт) корпус нагрелся до 63 градусов. Это типичное значение для среднестатистических зарядок. Вероятно, свою роль сыграл массивный корпус с большой площадью для отвода тепла и малая мощность самой зарядки.

Резюмируя эту часть, скажу, что перед нами обычный трешовый блок питания мощностью около 18 ватт и ориентировочной розничной стоимостью не более 250 рублей. Ну а его оптовая цена и вовсе смехотворна – на московском рынке «Садовод» их предлагают от 80 руб. за штуку, если возьмете сразу пучок.

Внутри – металл

Торцевые крышки на корпусе держались не просто на защелках, а были дополнительно приклеены с помощью клея-растворителя, благодаря которому корпус стал монолитным. Пришлось пилить.

Внутри все по классике – с грузиками. Однако такой здоровой утяжеляющей металлической пластины я еще не видел. Ее масса – 51 грамм. Обычно поддельщики закидывают пару пятиграммовых грузиков. Пластины по 30 грамм тоже встречались. Но тут мелочиться не стали. Ведь это же Xiaomi!

В этот раз пластина крепилась к стенке не двусторонним скотчем, а сидела в специальных для нее пазах. Чувствуется основательность подхода.

Хозяйством заправляет ШИМ-контроллер SDC5091F заявленной мощностью 20 Вт. Производят эти контроллеры разные производители, и их реальные характеристики сильно гуляют. Этот выдал 18 Вт, а попадались такие, что едва 14 Вт выдавали. Вместе с ним установлена оптопара PC817 для гальванической развязки.

Греется ШИМ весьма прилично – с открытым корпусом и нагрузкой 17 Вт в считанные минуты набирает 101°С. Сколько в закрытом будет – не знаю. Тепловой лимит для его аналогов около 120°С, если не изменяет память.

С конденсаторами беда. Впаяна пара штук по 330 мкФ каждый, в то время как нужно вдвое больше, чтобы пульсации укладывались в стандарт ATX.

В общем, начинка самая бюджетная и низкокачественная, хотя исполнение аккуратное и фабричное. Все сделано для того, чтобы смартфон показал пользователю, что подключена быстрая зарядка. А сколько она мощности выдает и не угробит ли смартфон – уже не важно.

Тест кабеля 6А

Суть в том, что для работы Mi Quick Charge кабель должен пропускать 6 А, в то время как типичные недорогие кабели обычно рассчитаны на токи в 2-3 А.

Для проверки кабеля достаточно посмотреть, при каком токе напряжение на его конце уйдет за стандарт USB, допускающий просадку на 5%.

Итак, при нагрузке в 1 А падение напряжения составляет 0,3 В. Для 5-вольтового режима это -6%. С нагрузкой в 2 А напряжение обваливается на 0,6 В (-12%). В общем, в моем понимании это обычный одноамперный копеечный USB-кабель. С быстрыми протоколами он сможет работать в режиме 9 В, 2 А, но это на грани. Требовательные гаджеты на зарядке будут однозначно снижать свои аппетиты с таким «посредником».

И, разумеется, у него нет пятого контакта, который сделал бы его совместимым с Mi Quick Charge.

Прочие аналоги

Зарядки Xiaomi подделывают на многих безымянных китайских фабриках. Они отличаются упаковкой, внешне и внутренне. В разное время я сталкивался с четырьмя «копиями» Xiaomi. Одна из них была весьма приличная – вместо заявленных 33 Вт выдавала в пике 26 и после 20-минутного прогрева скатывалась до уверенных 18 Вт отдачи. Поддерживала больше протоколов быстрой зарядки, чем оригинальная Xiaomi, и напряжение до 20 В, однако режима Mi Quick Charge у нее не было. Пульсации не превышали 1,5%, и в целом ей можно было пользоваться как добротной 18-ваттной зарядкой. Но смущала еще одна вещь – завышенная в полтора раза цена относительно схожих по параметрам 18-ваттных моделей. Впрочем, подобных поддельных зарядок сейчас практически не встречается в продаже – их вытеснил лютый трэш с пульсациями размахом более 1,3 В. Дни любой электроники, подключенной к такой зарядке, будут сочтены.

Стоят ли подделки своих денег?

Люди, купившие подобные подделки по ошибке, незнанию или наивности иногда потом утешают себя мыслью, что своих денег они, наверное, стоят. Но сколько я не сталкивался с фейками (а только за последний год через мои руки прошел не один десяток, включая смартфоны и планшеты), картина везде одинакова – это всегда трэш за оверпрайс.

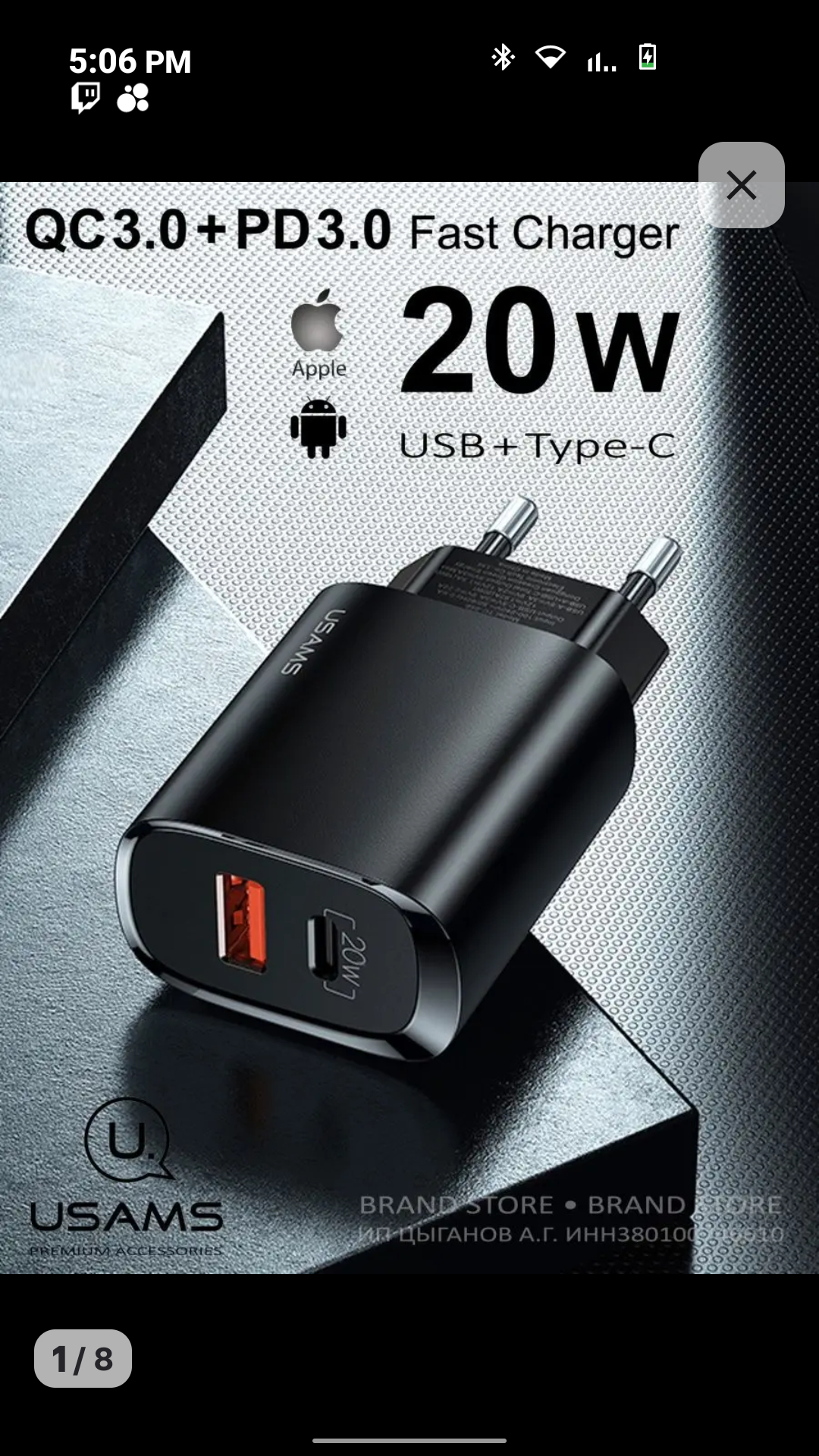

В нашем случае, даже если вычесть из условных 450 руб. стоимость кабеля и минисветильника из комплекта, за оставшиеся ~370 можно купить вполне качественную зарядку с уровнем пульсаций вдвое ниже и нормальной гарантией. Примеры таких зарядок с результатами тестов можно глянуть вот тут. Кроме того, 450 руб. – это лишь нижняя граница. Этот же трэш попадается и за ~1200 рублей, что получается в 15 раз выше оптовой стоимости. И отсюда понятно, почему эти зарядки все вокруг заполонили – товары массового спроса с кратным наваром надо еще поискать…
