Всем привет!
Хочу поделиться с вами пёрлами студентов (именно через букву "ё"). Дисциплина "Электрические машины". Надеюсь электрики оценят.
1. Тут написано "обычный проводник", а не то, что вы подумали:
2. Слышал звон, да не знаешь где он:
3. Вихревые токи возникают между пластинами
4. А это достойно Нобелевской премии - новый тип трансформатора:
Всем здоровья, счастья и пожелания никогда не встретить таких электриков
Редактировать пост возможно?
Пояснения к картинкам:
1. Обычный проводник (медь или алюминий) не может в принципе быть ферромагнетиком.

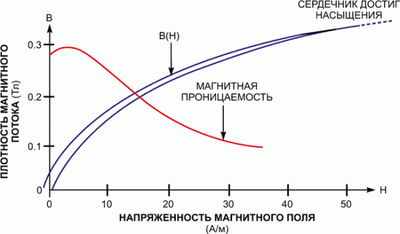

2. На второй картинке попытка нарисовать петлю гистерезиса, только кривая намагничивания находится в первой четверти, а петля во все четырех. Должно было получиться как на картинке
3. Магнитопровод делят на пластины, которые изолируют между собой именно для того, чтобы увеличить сопротивление вихревым токам, а значит вихревые токи внутри самих пластин в плоскости перпендикулярной магнитному потоку. Никак не между пластинами (ответ дан диаметрально противоположный)
4. Классический трансформатор - это устройство переменного тока. На постоянном токе это просто большая катушка провода с током.
